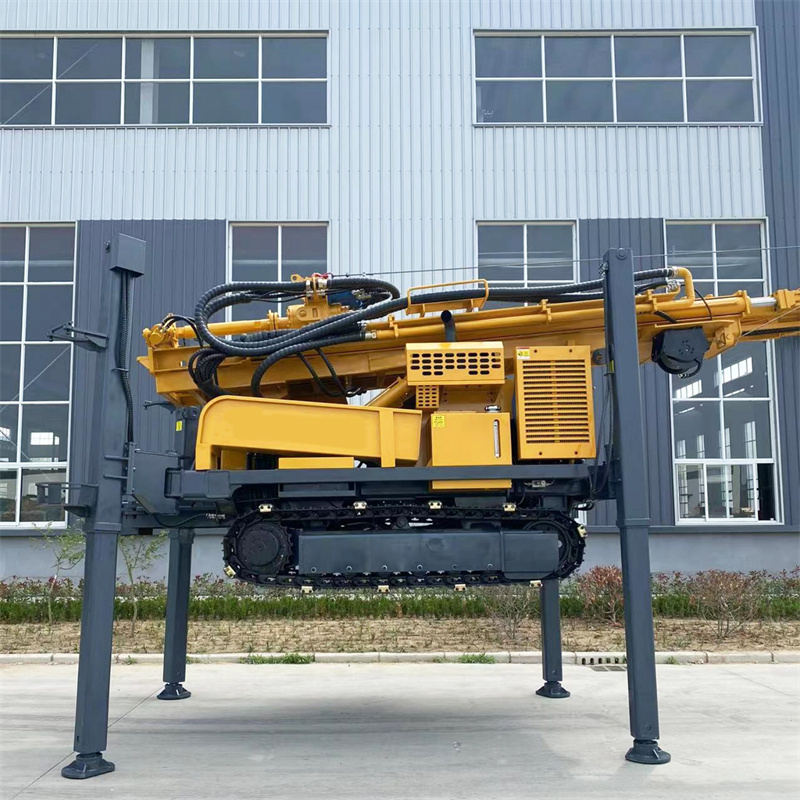

Perfuratriz para poços de água sobre esteiras
A WR500S é uma perfuratriz hidráulica pesada sobre esteiras, totalmente hidráulica, voltada para a construção de poços de água de médio e grande porte na faixa de 500 metros. Ela adota estrutura de torre telescópica, suporta tubos de perfuração de 6 m e está equipada com força de elevação de 30 T, torque de rotação em duas condições de 11000 / 5500 N·m e motor Yuchai de 110 kW, sendo adequada para poços profundos rurais, irrigação agrícola, abastecimento de água em áreas de mineração, uso industrial e desenvolvimento de águas subterrâneas.

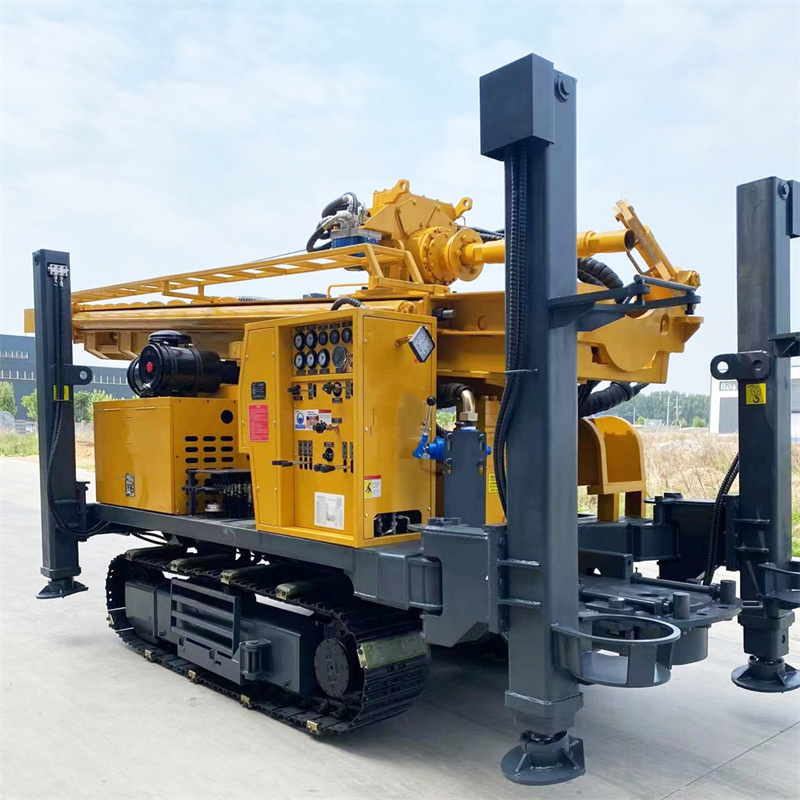

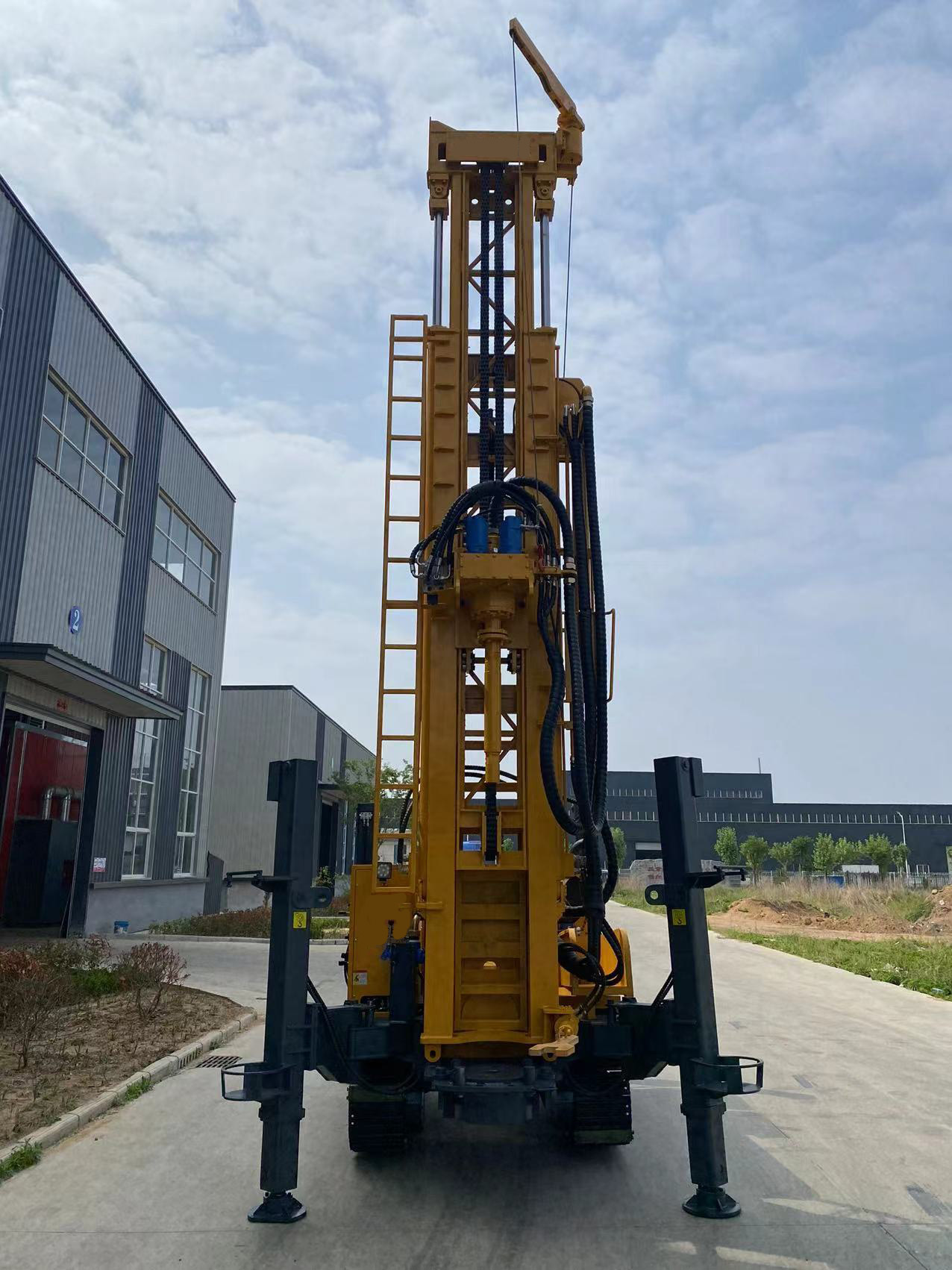

O S da WR500S representa torre telescópica. Em comparação com torres longas fixas, a estrutura telescópica pode reduzir o contorno do equipamento em condição de transporte, facilitando o carregamento, a passagem em vias e a transferência entre projetos; após chegar ao local, a torre é expandida e passa a suportar a perfuração contínua com tubos de 6 m. Para profundidades de furo na faixa de 500 metros, a redução no número de conexões de tubos pode diminuir significativamente o tempo auxiliar.
Profundidade máxima de perfuração de 500 m e diâmetro de furo de 105–400 mm, adequada para projetos com lençol freático mais profundo, aquíferos rasos instáveis ou que necessitam de maior margem de profundidade para busca de água. Em comparação com equipamentos de nível 400 metros, a WR500S oferece maior reserva de profundidade e capacidade de elevação, sendo mais adequada para assumir a construção de poços de água de médio e grande porte por longos períodos.
Para grandes áreas agrícolas, pomares, estufas e áreas de cultivo em escala, a profundidade de perfuração de nível 500 metros pode cobrir mais camadas de águas subterrâneas, enquanto os tubos de 6 m ajudam a reduzir a frequência de conexões e aumentam a eficiência da perfuração contínua. Na conclusão do poço, o diâmetro e a estrutura do poço devem ser projetados de acordo com a vazão estimada, as dimensões do tubo de revestimento e as especificações da bomba submersa.
Em vilarejos com condições insuficientes de abastecimento centralizado ou com lençol freático muito profundo, a WR500S pode ser usada para poços residenciais, poços de abastecimento comunitário e projetos de uso público como escolas e clínicas. A profundidade de nível 500 metros não significa que cada poço precise ser perfurado até 500 metros; a profundidade final do poço deve ser determinada com base nas condições hidrogeológicas locais e na posição da camada produtora de água.
As áreas de mineração frequentemente necessitam de fonte estável de água para uso doméstico, supressão de poeira, limpeza de equipamentos e água auxiliar de produção. O chassi sobre esteiras da WR500S é adequado para estradas de cascalho e terrenos irregulares em geral, e a profundidade de perfuração de 500 metros com força de elevação de 30 T é mais adequada para projetos de abastecimento de água em minas com maior proporção de rocha dura e maiores profundidades de furo.
Fábricas, parques industriais, acampamentos de construção e grandes projetos de infraestrutura podem usar a WR500S para a construção de poços de água de médio e grande porte. O equipamento suporta perfuração DTH com martelo de fundo e perfuração rotativa com lama, podendo alternar o processo conforme as camadas soltas superiores e as camadas rochosas inferiores, melhorando a adaptabilidade de abertura de furo em diferentes formações.
Em profundidades de furo na faixa de 500 metros, o peso próprio dos tubos de perfuração, o atrito da parede do furo e o peso do revestimento aumentam significativamente. A força de elevação de 30 T favorece as operações normais de descida e retirada de tubos, a recuperação do martelo de fundo e parte das operações de revestimento. Se ocorrer resistência anormal na retirada dos tubos, deve-se primeiro limpar o furo e avaliar as condições da parede e da ferramenta de perfuração, evitando usar diretamente a força máxima de elevação para forçar a operação.
O torque máximo do sistema de rotação é de 11000 / 5500 N·m, correspondendo a velocidades máximas de rotação de 75 / 150 r/min. A condição de baixa velocidade e alto torque é adequada para grandes diâmetros de furo, rocha dura e cargas mais elevadas; a condição de rotação mais alta é adequada para fases de perfuração com resistência relativamente menor. Os parâmetros de rotação devem ser ajustados em campo de acordo com o diâmetro do furo, o martelo de fundo e o estado de retorno de detritos.
Pressão axial de referência de 6 T, velocidade de avanço rápido de 48 m/min e velocidade de elevação rápida de 29 m/min. A pressão axial é usada para controlar o avanço da ferramenta de perfuração, enquanto o avanço rápido e a elevação rápida servem principalmente para o movimento do cabeçote de potência e a manipulação dos tubos. A eficiência real de avanço na rocha ainda é influenciada pela litologia, broca, compressor de ar e modo de operação.
A pressão de trabalho recomendada para perfuração pneumática DTH é de 1,2–3,5 MPa, com consumo de ar de 16–55 m³/min. Quando o diâmetro do furo aumenta, a rocha endurece, a profundidade do furo aumenta ou a altitude sobe, a exigência de vazão do compressor de ar torna-se maior. A seleção do compressor de ar deve considerar simultaneamente pressão e vazão, não apenas um único indicador de pressão.
Ao entrar em formações rochosas relativamente íntegras, pode-se usar martelos de fundo de média e alta pressão com brocas correspondentes. Na perfuração de rocha dura, deve-se garantir a lubrificação do martelo de fundo, vazão de ar suficiente e remoção contínua de detritos; se o volume de retorno de detritos diminuir ou a pressão do ar oscilar, deve-se verificar prontamente se há acúmulo de detritos no fundo do furo, vazamento de ar ou desgaste anormal da broca.
Embora a rocha alterada seja fácil de perfurar, a parede do furo pode ser instável. Ao encontrar formações com alternância de dureza, os parâmetros devem ser ajustados prontamente de acordo com o torque de rotação e a resistência ao avanço. Quando a camada alterada superior for espessa, pode-se usar revestimento ou lama para estabilizar o furo, reduzindo problemas de redução de diâmetro e desmoronamento no final de furos profundos.
A WR500S suporta perfuração rotativa com lama. As camadas superiores de solo, argila, areia e cascalho podem ser estabilizadas por circulação de lama, revestimento ou outras medidas de estabilização, antes de entrar na rocha e alternar para perfuração DTH com martelo de fundo. Para poços profundos, estabilizar o trecho superior do furo costuma ser mais importante do que apenas aumentar a taxa de avanço.
Zonas de fratura podem causar desmoronamento, perda de ar, prisão da broca e retorno anormal de detritos. Durante a construção, deve-se reduzir o avanço excessivo, manter a limpeza contínua do furo e usar espuma ou revestimento conforme a situação. Se a perda de ar for evidente, deve-se avaliar a existência de grandes fissuras ou cavidades, em vez de apenas aumentar a pressão do compressor de ar.
Ao entrar no aquífero principal, a água subterrânea altera o retorno de detritos no furo e o estado de funcionamento do martelo de fundo. A profundidade do aquífero deve ser registrada prontamente, e o fornecimento de ar, a limpeza do furo e o método de revestimento devem ser ajustados conforme a vazão de influxo. Na fase de conclusão do poço, devem-se instalar filtros e camadas de vedação de acordo com a posição do aquífero, garantindo o efeito de bombeamento a longo prazo.

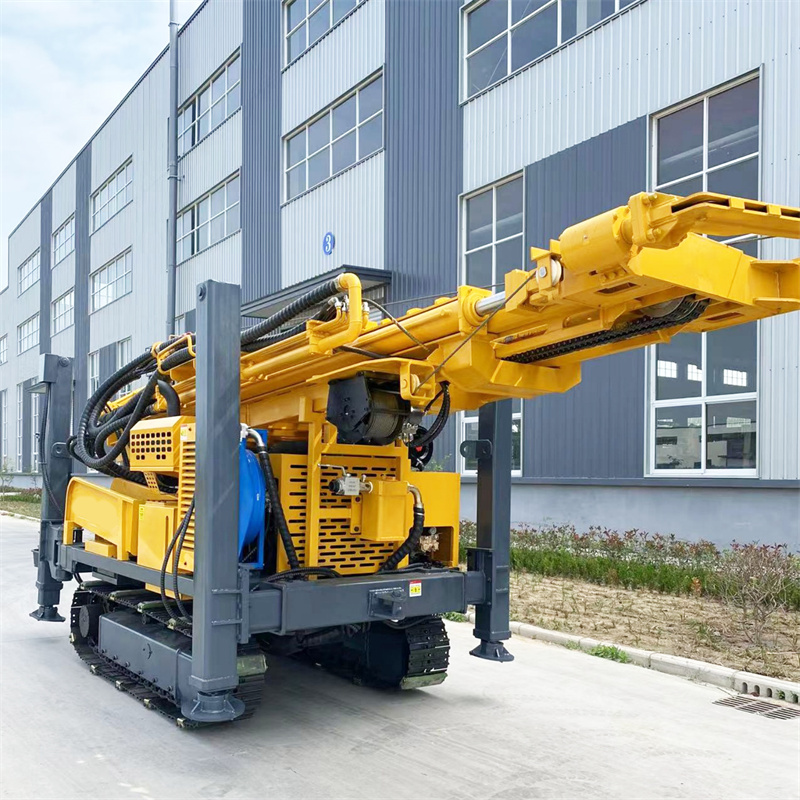

A velocidade de deslocamento do equipamento é de cerca de 3 km/h, com ângulo máximo de subida de referência de 21°. A estrutura sobre esteiras é adequada para estradas de cascalho em minas, vias rurais e terrenos irregulares em geral. Como o peso total da máquina é de cerca de 10,6 T, na transferência deve-se confirmar com atenção a capacidade de suporte do solo, a inclinação e as condições de escorregamento.
O curso das pernas hidráulicas é de 1,6 m, podendo ser usado para nivelamento e apoio estável do equipamento. A construção de poços de água na faixa de 500 metros tem ciclo longo, e o estado de nivelamento do equipamento afeta as forças na torre e o controle de desvio do furo. Em solos moles, devem-se adicionar placas de apoio para evitar recalque após longo período de carga nas pernas.
A WR500S utiliza motor Yuchai de 110 kW, fornecendo potência para rotação, avanço, deslocamento sobre esteiras e sistema hidráulico auxiliar. A perfuração em furos profundos e rocha dura tem longa duração, portanto deve-se reforçar a manutenção do arrefecimento do motor, do filtro de ar e do sistema de combustível; em locais com muita poeira, é necessário aumentar a frequência de limpeza do radiador e dos elementos filtrantes.
A força de elevação do guincho auxiliar é de 1,5 T, podendo ser usada para movimentar martelos de fundo, tubos de perfuração, ferramentas de revestimento e outros acessórios. Ao usar tubos de perfuração de 6 m, os pontos de içamento e a orientação manual devem ser definidos racionalmente, evitando oscilação lateral dos tubos, colisão com a torre ou riscos à segurança do pessoal.
O peso total da máquina é de cerca de 10,6 T e as dimensões externas são de aproximadamente 6,52 × 1,85 × 2,51 m. No transporte, deve-se providenciar prancha rodoviária de acordo com a capacidade de carga do veículo e os limites de largura e altura das vias, além de verificar o travamento da torre telescópica, os pontos de fixação do equipamento e a amarração dos tubos de perfuração. Após chegar ao local, também é necessário reservar espaço suficiente para a expansão da torre.
Podem ser selecionados conforme o projeto: bomba de lama, bomba centrífuga, gerador e bomba de espuma. Projetos com muitas camadas soltas dão mais importância ao sistema de lama; projetos em rocha dura dependem mais do compressor de ar e do martelo de fundo; formações com perda severa de ar podem exigir auxílio de espuma. A seleção conforme as condições reais de trabalho pode reduzir investimentos desnecessários.
Além da inspeção diária do motor, sistema hidráulico, esteiras, pernas e ferramentas de perfuração, deve-se verificar com atenção as guias da torre telescópica, cilindros, pinos e estrutura de travamento. Ao usar tubos de perfuração de 6 m, deve-se garantir que a torre esteja totalmente expandida e firmemente fixada, evitando perfuração com alta carga quando a torre não estiver travada ou o local não estiver nivelado.
Devido a diferenças nas condições geológicas reais, ferramentas no furo, ângulo de perfuração e modo de operação, a eficiência final de perfuração, a profundidade e o resultado de conclusão do poço devem ser baseados nas condições reais do local.
| Item do parâmetro | Valor do parâmetro |
|---|---|
| Parâmetros básicos | |
| Modelo do produto | WR500S |
| Tipo de equipamento | Perfuratriz hidráulica de poço de água sobre esteiras com torre telescópica |
| Profundidade máxima de perfuração | 500 m |
| Diâmetro de furo | 105–400 mm |
| Formações aplicáveis | Camadas soltas e formações rochosas |
| Torre telescópica e configuração de tubos | |
| Estrutura da torre | Torre telescópica |
| Comprimento do tubo de perfuração | 6 m |
| Diâmetro recomendado do tubo | 89 / 102 mm |
| Adaptabilidade de revestimento | Pode ser configurado com revestimento de 6 m conforme o projeto |
| Sistema de rotação e avanço | |
| Pressão axial | 6 T |
| Força de elevação | 30 T |
| Velocidade de elevação rápida | 29 m/min |
| Velocidade de avanço rápido | 48 m/min |
| Torque máximo de rotação | 11000 / 5500 N·m |
| Velocidade máxima de rotação | 75 / 150 r/min |
| Força de elevação do guincho auxiliar | 1,5 T |
| Curso das pernas hidráulicas | 1,6 m |
| Compatibilidade do sistema pneumático | |
| Pressão de trabalho recomendada | 1,2–3,5 MPa |
| Consumo de ar recomendado | 16–55 m³/min |
| Martelos de fundo compatíveis | Séries de média e alta pressão |
| Sistema de potência | |
| Marca do motor | Yuchai |
| Potência do motor | 110 kW |
| Deslocamento e parâmetros gerais | |
| Velocidade de deslocamento | 3 km/h |
| Ângulo máximo de subida | 21° |
| Peso total da máquina | 10,6 T |
| Dimensões externas | 6,52 × 1,85 × 2,51 m |
| Métodos de perfuração | |
| Perfuração rotativa hidráulica com acionamento superior | Adequada para poços de água convencionais e diferentes diâmetros de furo |
| Perfuração DTH com martelo de fundo | Adequada para rocha alterada, rocha fraturada e rocha dura relativamente íntegra |
| Perfuração rotativa com lama | Adequada para solo, argila, areia e outras camadas soltas |
| Acessórios opcionais | |
| Bomba de lama | Opcional |
| Bomba centrífuga | Opcional |
| Gerador | Opcional |
| Bomba de espuma | Opcional |
| Aplicações típicas | |
| Poços profundos | Desenvolvimento de águas subterrâneas em áreas rurais, comunidades, indústria e uso geral |
| Irrigação agrícola | Áreas agrícolas, pomares, estufas e áreas de cultivo em escala |
| Abastecimento de água em minas | Água para uso doméstico em minas, supressão de poeira, acampamentos e água auxiliar de produção |
| Investigação de águas subterrâneas | Investigação hidrogeológica e verificação de águas subterrâneas de médio e grande porte |
| Poços de engenharia | Poços em canteiros de obras, parques industriais e infraestrutura de apoio |
