Perfuratriz para poços de água sobre esteiras

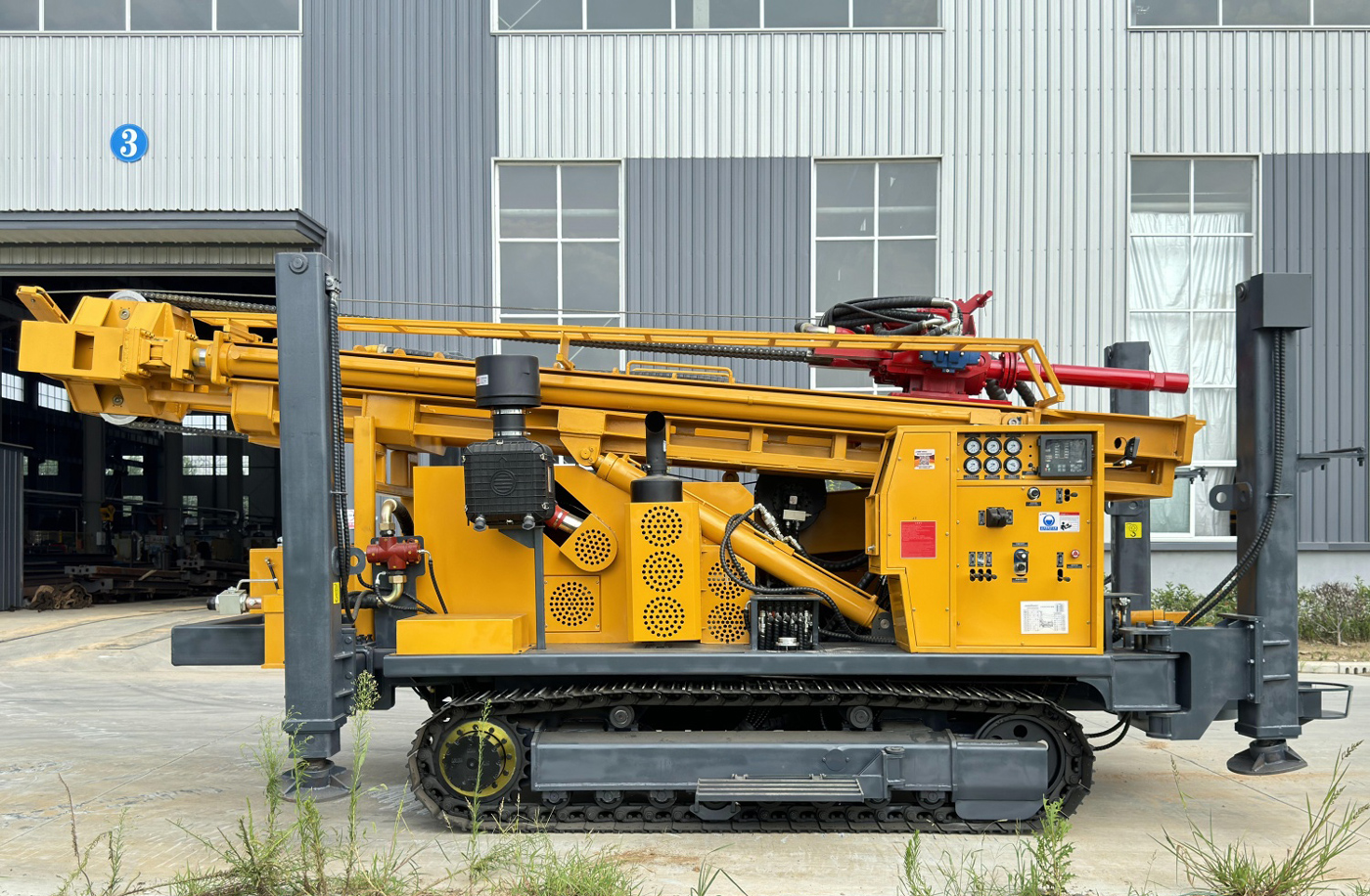

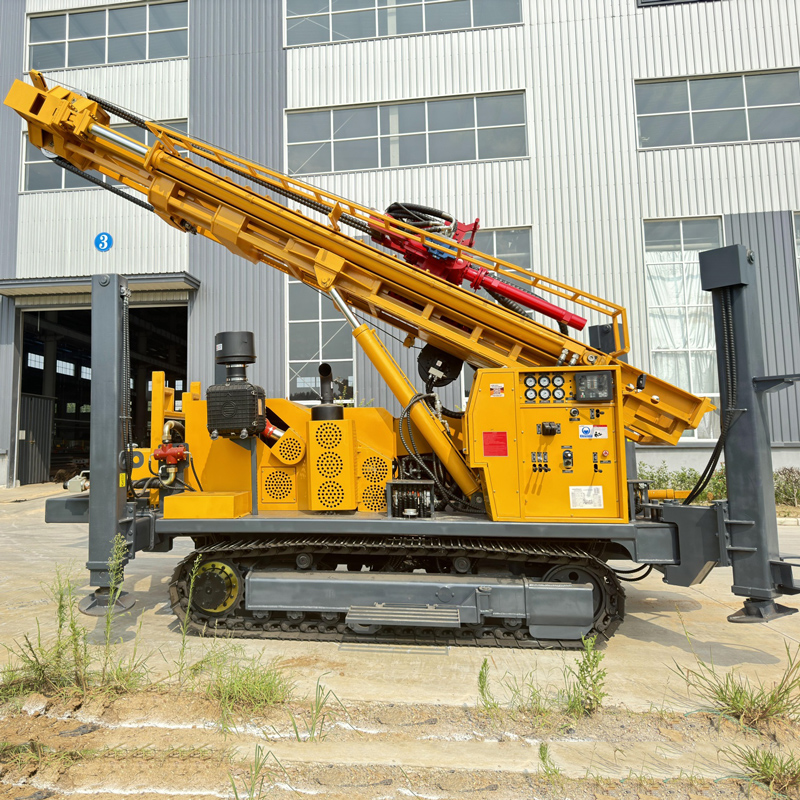

A WR750S é uma perfuratriz hidráulica pesada sobre esteiras projetada para tarefas de perfuração de poços profundos de nível 750 metros, abastecimento de água em áreas de mineração e perfuração em formações complexas. Ela adota estrutura de torre telescópica, suporta operação direta com tubos de perfuração de 6 m e revestimento de 6 m, equipada com força de elevação de 40 T, motor Weichai de 176 kW e duas configurações de rotação de alto torque, adequada para projetos que exigem maior profundidade de perfuração, capacidade de manuseio da coluna de perfuração e estabilidade de construção contínua.
Comparada a equipamentos de nível 600 metros, a WR750S amplia ainda mais o alcance de construção de águas subterrâneas profundas. Profundidade máxima de perfuração de 750 m, diâmetro de furo de 105–450 mm, pode ser usada em projetos com grande profundidade de aquífero, aquíferos rasos instáveis ou que necessitam de maior margem de profundidade de perfuração. Para áreas que realmente necessitam de desenvolvimento de fontes de água profundas, este nível pode proporcionar espaço de construção mais amplo.

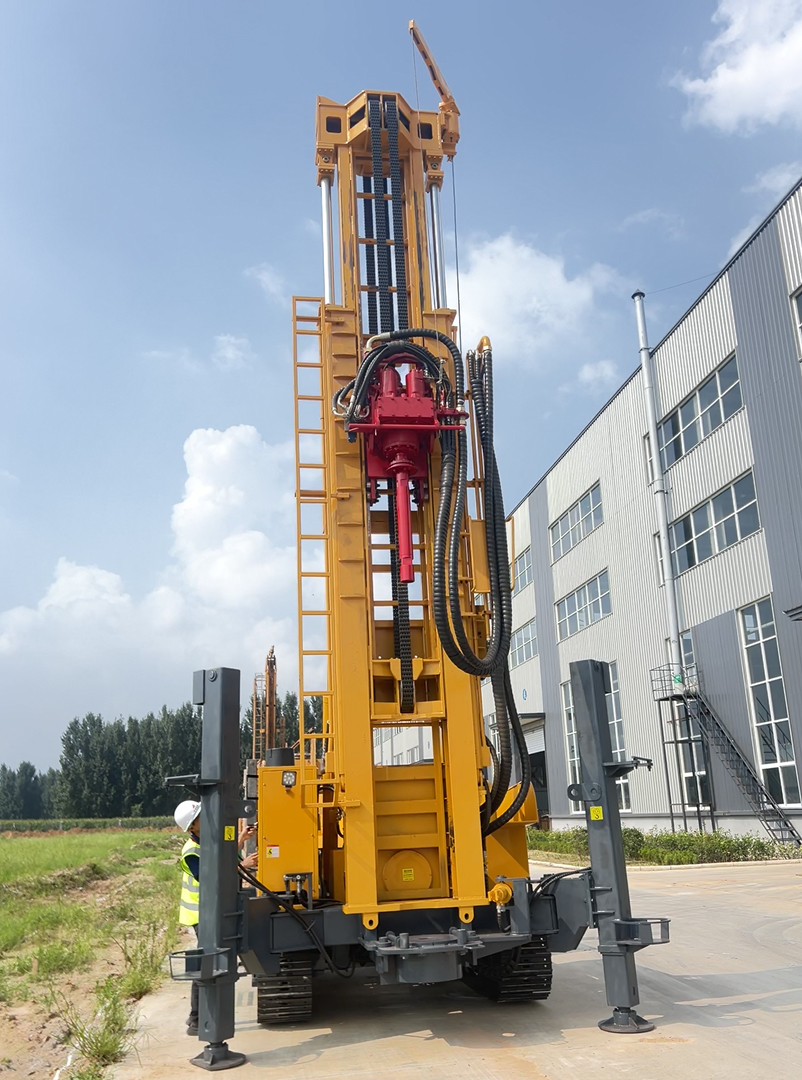

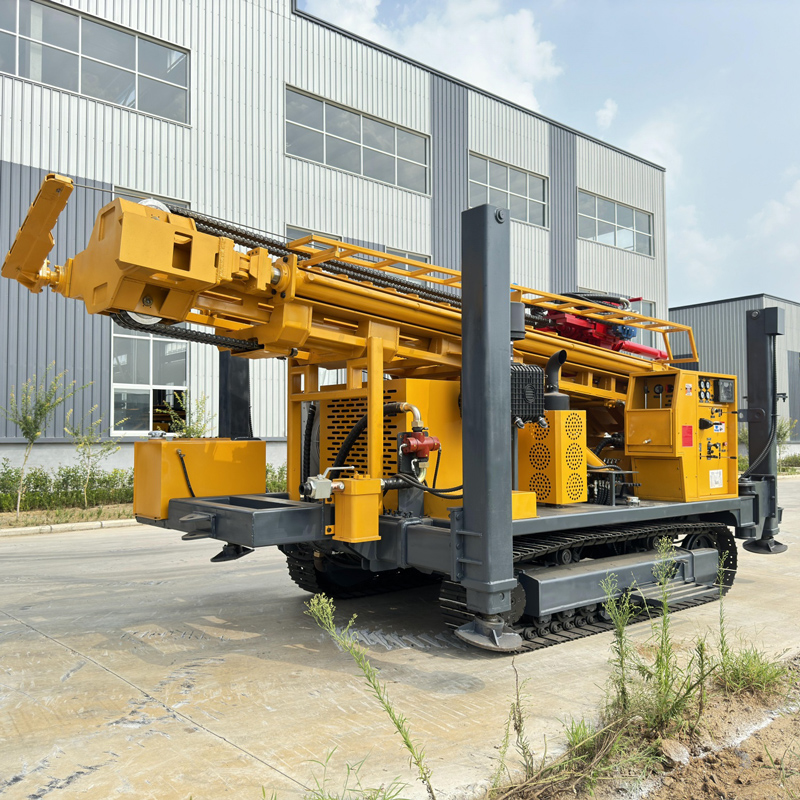

O S no modelo representa torre telescópica. Em estado de transporte, a torre pode melhorar o perfil de transporte da máquina inteira, reduzindo a dificuldade de transferência entre canteiros de obras; em estado de operação, ainda suporta operação direta com tubos de perfuração de 6 m e revestimento de 6 m. Para furos profundos de nível 750 metros, o número de conexões de tubos será muito grande, e tubos de perfuração longos podem reduzir significativamente o tempo auxiliar, portanto a combinação de torre telescópica e tubos de perfuração de 6 m tem alto valor prático.
Os dados recomendam tubos de perfuração de 102 mm e suportam comprimento de 6 m. Em profundidades de furo de nível 750 metros, os tubos de perfuração não apenas suportam maior peso próprio, mas também enfrentam atrito da parede do furo, torque de rotação e possível emperramento local, portanto a resistência dos tubos, condição das roscas e retilineidade são muito importantes. Durante a construção, deve-se estabelecer um sistema de inspeção e rotação de tubos de perfuração.
A força de elevação da WR750S atinge 40 T, pressão axial de 6 T. À medida que a profundidade do furo aumenta, o peso da coluna inteira e o atrito aumentam significativamente, e uma força de elevação maior ajuda na descida e retirada normal da coluna, recuperação de martelo de fundo e parte do manuseio de revestimento. Se ocorrer resistência anormal na retirada, deve-se primeiro resolver através de limpeza do furo, elevação lenta e julgamento das condições internas, evitando usar a força máxima de elevação como única solução.
O sistema de rotação pode adotar configuração de 13000 / 6500 N·m ou 15000 / 7500 N·m, velocidade máxima de rotação 95 / 190 r/min. Maior reserva de torque é mais adequada para grandes diâmetros, rocha dura e seções de furo com alto atrito, enquanto velocidade mais alta é adequada para estágios de perfuração com resistência relativamente baixa. A configuração final de rotação deve ser determinada com base no diâmetro do furo, ferramentas de perfuração e principais camadas rochosas.
A WR750S está equipada com motor Weichai de 176 kW, fornecendo potência para rotação, avanço, deslocamento sobre esteiras, pernas de apoio e sistema hidráulico auxiliar. Projetos de furos profundos de nível 750 metros com longo ciclo de construção e alta proporção de rocha dura exigem maior reserva de potência e capacidade de dissipação de calor, portanto deve-se dar atenção à manutenção do filtro de ar, radiador, sistema de combustível e temperatura do óleo hidráulico.
Velocidade de elevação rápida de 31 m/min, velocidade de avanço rápido de 65 m/min, usadas principalmente para manuseio de tubos de perfuração, retorno da cabeça de acionamento e ações auxiliares. Em projetos de nível 750 metros, embora o tempo não perfurante por vez não seja longo, o acúmulo pode afetar significativamente o cronograma, portanto ações rápidas combinadas com tubos de perfuração de 6 m podem aumentar o tempo efetivo de operação da máquina.
Para áreas agrícolas, pomares e grandes projetos agrícolas com grande profundidade de águas subterrâneas, a perfuratriz de nível 750 metros pode fornecer maior margem de profundidade para busca de água. Tubos de perfuração de 6 m reduzem o número de conexões, adequados para construção contínua de múltiplos poços profundos. O diâmetro e profundidade reais do poço devem ser projetados com base no aquífero, vazão da bomba e escala de irrigação.
A WR750S pode ser usada para projetos de abastecimento de água em áreas rurais, comunidades remotas, escolas e infraestrutura com lençol freático profundo. 750 metros não é a profundidade alvo necessária para todos os projetos, mas sim a capacidade máxima de referência do equipamento. Antes da construção formal, a camada alvo mais razoável deve ser determinada com base em dados hidrogeológicos regionais.
Fábricas, parques industriais, grandes acampamentos de construção e projetos de infraestrutura podem precisar de fontes de água subterrânea estáveis a longo prazo. A WR750S pode ser usada para poços de água auxiliares de produção de média e grande profundidade, limpeza de equipamentos e poços de abastecimento industrial geral. Para projetos de bombeamento a longo prazo, a estrutura de conclusão do poço, o design do tubo filtrante e a seleção do tipo de bomba são tão importantes quanto a própria perfuração.
Áreas de mineração geralmente enfrentam problemas como rochas duras, terreno acidentado, locais de furo dispersos e falta de água. A estrutura sobre esteiras, força de elevação de 40 T e potência de 176 kW da WR750S são mais adequadas para construção de poços profundos em áreas de mineração, podendo ser usadas para abastecimento de água para vida no local, supressão de poeira, limpeza de equipamentos e água auxiliar de produção.
A profundidade de nível 750 metros também confere ao equipamento capacidade para parte de perfuração de rebaixamento de grande porte. Projetos de rebaixamento em minas e obras devem projetar posição, espaçamento, diâmetro e vazão da bomba com base em dados hidrogeológicos; a perfuratriz é responsável pela abertura do furo, mas não substitui um plano completo de rebaixamento.
Pressão de trabalho recomendada de 1,6–6 MPa, consumo de ar de 16–75 m³/min, pode ser combinada com martelos DTH de média e alta pressão. Em condições de furos profundos, grandes diâmetros e alta altitude, é especialmente importante se a vazão do compressor de ar é suficiente. Quando a pressão atinge o requisito mas a vazão é insuficiente, ainda podem ocorrer impacto insuficiente e dificuldade de descarga de detritos.
Ao entrar em rocha dura mais intacta, pode-se usar martelos DTH de média e alta pressão para perfuração. Na construção em rocha dura, deve-se dar atenção à lubrificação do martelo DTH, desgaste da broca e limpeza do fundo do furo. Em furos profundos de nível 750 metros, uma vez que a descarga de detritos não seja suave, sedimentos e britagem repetida aumentarão significativamente o torque e o consumo de energia, portanto a limpeza contínua do furo é crucial.
Rocha alterada é fácil de perfurar, mas a estabilidade da parede do furo é ruim; formações alternadas de macio e duro causam mudanças frequentes na carga de rotação e resistência ao avanço. Durante a construção, deve-se ajustar oportunamente a rotação, avanço e frequência de limpeza do furo, e usar revestimento nas seções superiores instáveis, se necessário, para reduzir riscos na parede do furo em estágios profundos posteriores.
A WR750S suporta perfuração rotativa com lama. Para camadas superiores de solo, argila, areia e cascalho, deve-se priorizar a solução de estabilização da parede e transporte de detritos, podendo usar bomba de lama e revestimento para estabelecer uma seção de furo estável, antes de entrar na rocha e mudar para perfuração com martelo DTH. Para poços profundos de 750 metros, a estabilidade da seção superior do furo é especialmente importante.
Zonas de fratura podem causar desmoronamento, redução de diâmetro, perda de ar e emperramento da broca. Ao entrar nessas seções, deve-se reduzir o avanço, manter limpeza contínua do furo e usar revestimento, espuma ou outros métodos auxiliares conforme a situação. Se a perda de ar for evidente, deve-se avaliar se existem grandes fissuras e cavidades, em vez de simplesmente aumentar a pressão do compressor.
Ao entrar no aquífero principal, a água subterrânea altera a descarga de detritos e o estado de trabalho do martelo DTH. Deve-se registrar a profundidade da camada principal de saída de água e ajustar o fornecimento de ar, limpeza do furo e método de revestimento conforme o influxo. Na fase de conclusão do poço, também é necessário instalar tubos filtrantes e seções de vedação de água de acordo com a distribuição do aquífero.

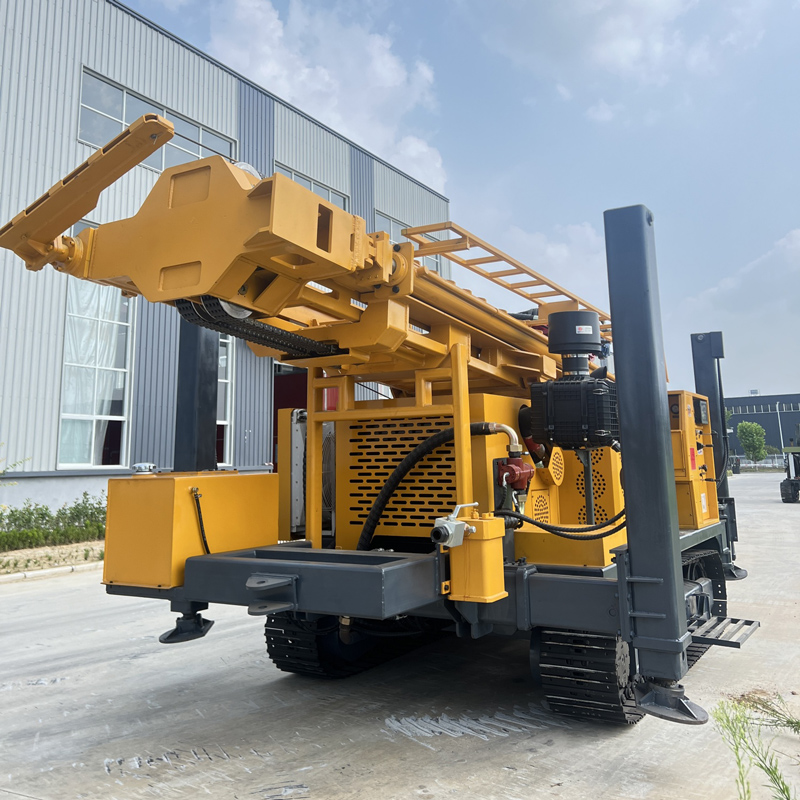

Velocidade de deslocamento de aproximadamente 3 km/h, ângulo máximo de subida de referência de 21°. O chassi sobre esteiras é adequado para estradas de mineração, terrenos com cascalho e superfícies irregulares em geral. Como o peso total da máquina é de cerca de 14 T, antes da transferência deve-se confirmar a capacidade de carga das estradas e plataformas, e controlar rigorosamente os riscos de deslocamento em solos moles, taludes e áreas escorregadias.
Curso das pernas hidráulicas de 1,6 m, podem ser usadas para nivelamento e estabilização do equipamento. A construção de furos profundos de nível 750 metros é longa, e a torre suporta cargas da coluna de perfuração e rotação por longo tempo, portanto o estado de nivelamento do equipamento e o controle de recalque das pernas são muito importantes. Em solo mole, devem-se usar placas de apoio com área suficiente.
Força de elevação do guincho auxiliar de 2,5 T, pode ser usado para movimentação de martelos DTH, tubos de perfuração, ferramentas de revestimento e acessórios no local. Em projetos de furos profundos, as ferramentas de perfuração são mais pesadas, e o uso racional do guincho pode reduzir a movimentação manual, mas deve-se respeitar os requisitos de carga nominal e segurança de içamento.
Peso total da máquina de cerca de 14 T, dimensões externas de aproximadamente 6,64 × 2,25 × 2,67 m. No transporte entre projetos, deve-se confirmar a capacidade de carga do caminhão prancha, limites de largura e altura das estradas e pontos de fixação do equipamento; a torre telescópica deve estar em estado de travamento confiável, e os tubos de perfuração e revestimento de 6 m devem ser fixados separadamente.
Diferentes formações e projetos podem ser equipados opcionalmente com bomba de lama, bomba centrífuga, gerador e bomba de espuma. Projetos com muitas camadas soltas dependem mais do sistema de lama, furos profundos em rocha dura dependem mais de compressor de ar de grande vazão e martelo DTH, e formações com perda severa de ar podem precisar de auxílio de espuma. Uma configuração razoável é mais valiosa do que acumular todos os acessórios.
Antes do início diário, deve-se verificar motor, sistema hidráulico, torre telescópica, esteiras, pernas, guincho, mangueiras de alta pressão e tubos de perfuração; durante a construção de furos profundos, registrar continuamente pressão de ar, torque, retorno de detritos, retorno de água e resistência na retirada; ao usar tubos de perfuração e revestimento de 6 m, deve-se confirmar que a torre está totalmente estendida e travada com segurança, e parar para inspeção ao detectar tendências anormais.
Devido a diferenças nas condições geológicas reais, ferramentas no furo, ângulo de perfuração e métodos de operação, a eficiência final de perfuração, profundidade e efeito de conclusão do poço devem ser baseados nas condições do local.
| Item do parâmetro | Valor do parâmetro |
|---|---|
| Parâmetros básicos | |
| Modelo do produto | WR750S |
| Tipo de equipamento | Perfuratriz hidráulica de poço de água sobre esteiras com torre telescópica |
| Profundidade máxima de perfuração | 750 m |
| Diâmetro do furo | 105–450 mm |
| Formações aplicáveis | Formações soltas e formações rochosas |
| Configuração de tubos de perfuração e torre | |
| Estrutura da torre | Torre telescópica |
| Comprimento do tubo de perfuração | 6 m |
| Diâmetro recomendado do tubo de perfuração | 102 mm |
| Adaptabilidade de revestimento | Suporta operação direta com revestimento de 6 m |
| Sistema de rotação e avanço | |
| Pressão axial | 6 T |
| Força de elevação | 40 T |
| Velocidade de elevação rápida | 31 m/min |
| Velocidade de avanço rápido | 65 m/min |
| Torque máximo de rotação | 13000 / 6500 N·m ou 15000 / 7500 N·m |
| Velocidade máxima de rotação | 95 / 190 r/min |
| Força de elevação do guincho auxiliar | 2,5 T |
| Curso das pernas hidráulicas | 1,6 m |
| Compatibilidade do sistema pneumático | |
| Pressão de trabalho recomendada | 1,6–6 MPa |
| Consumo de ar recomendado | 16–75 m³/min |
| Martelo DTH compatível | Série de média e alta pressão |
| Sistema de potência | |
| Marca do motor | Weichai |
| Potência do motor | 176 kW |
| Deslocamento e parâmetros gerais | |
| Velocidade de deslocamento | 3 km/h |
| Ângulo máximo de subida | 21° |
| Peso total da máquina | 14 T |
| Dimensões externas | 6,64 × 2,25 × 2,67 m |
| Métodos de perfuração | |
| Perfuração rotativa hidráulica com acionamento superior | Adequada para poços de água profundos convencionais e construção com diferentes diâmetros |
| Perfuração com martelo DTH | Adequada para rocha alterada, rocha fissurada e rocha dura intacta |
| Perfuração rotativa com lama | Adequada para solo, argila, areia e outras camadas soltas de cobertura |
| Acessórios opcionais | |
| Bomba de lama | Opcional |
| Bomba centrífuga | Opcional |
| Gerador | Opcional |
| Bomba de espuma | Opcional |
| Aplicações típicas | |
| Poços de água profundos | Desenvolvimento de águas subterrâneas profundas em áreas rurais, comunidades, indústria e geral |
| Irrigação agrícola | Campos agrícolas, pomares, estufas e grandes áreas de plantio |
| Abastecimento industrial de água | Fábricas, parques industriais e projetos de infraestrutura |
| Abastecimento de água em minas | Água para vida no local, supressão de poeira, produção auxiliar e abastecimento de acampamentos |
| Projetos de rebaixamento | Perfuração para rebaixamento em minas e parte de grandes obras |
