CR1000I

⛏️ CR1000I Sonda de Perfuração Rotativa Totalmente Hidráulica Integrada para 1000 metros

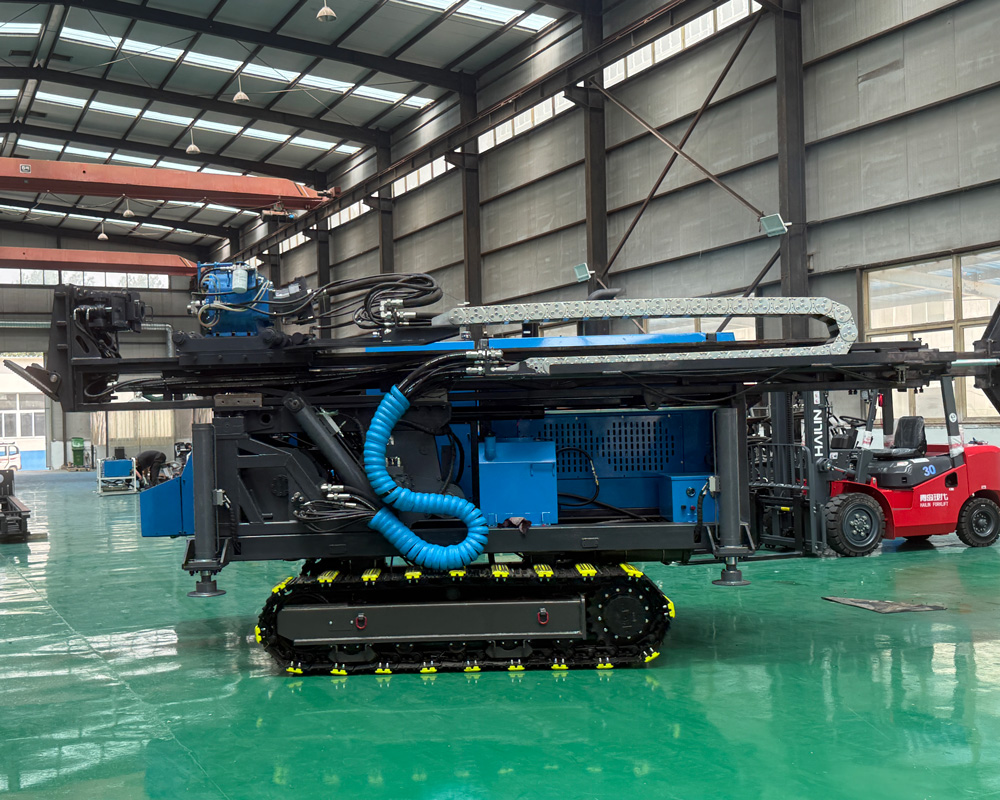

A CR1000I é uma sonda de perfuração rotativa de esteira integrada projetada para tarefas de exploração mineral de profundidade média. A máquina integra o conjunto de potência, sistema hidráulico, cabeçote de potência, mastro, guincho, grampo e sistema de circulação de lama na mesma plataforma de esteira, reduzindo o trabalho de montagem e desmontagem no local e a conexão de módulos, sendo mais adequada para projetos que exigem trocas frequentes de pontos de perfuração, operação contínua e avanço em múltiplas áreas.

🎯 Mais adequada para a fase de profundidade média, de 'detecção de anomalias à verificação do corpo de minério'

Para projetos que já concluíram o reconhecimento de superfície, a delimitação de anomalias geofísicas e geoquímicas ou a verificação por perfuração rasa, geralmente é necessário confirmar a extensão do corpo de minério, variações de espessura e relações estruturais por meio de furos mais profundos. A CR1000I tem profundidade de referência de 1000 m no tamanho N, cobrindo a maioria das tarefas de verificação de recursos de profundidade média, rastreamento de corpos de minério e perfuração de adensamento, equilibrando profundidade, mobilidade e eficiência operacional.

🥇 Exploração de minas de ouro: rastreamento de veios, zonas de alteração e extensão de mineralização em profundidade

Na exploração de minas de ouro do tipo veio de quartzo, ouro de alteração tectônica e corpos de minério ocultos, é possível dispor furos inclinados ou quase verticais dentro do intervalo de 45° a 90°, visando intersectar a zona de mineralização com um ângulo mais favorável. Os testemunhos obtidos podem ser usados para descrição geológica, análise estrutural, amostragem e ensaios, e avaliação da continuidade da mineralização, fornecendo base para estimativas de recursos.

🟠 Minas de cobre, chumbo-zinco e polimetálicas: adequada para amostragem contínua em múltiplas camadas

Em depósitos de cobre porfirítico, skarn, chumbo-zinco e corpos polimetálicos, os furos geralmente precisam atravessar continuamente rocha encaixante, zonas de alteração, zonas de falha e segmentos mineralizados. A CR1000I possui avanço totalmente hidráulico e rotação ajustável, permitindo ajustar os parâmetros de perfuração conforme as mudanças nas camadas de rocha, o que ajuda a manter a estabilidade das ferramentas no furo e melhora a controlabilidade da amostragem em diferentes litologias.

🔋 Exploração de lítio e pegmatitos: adequada para verificação de espessura e direção de extensão

Na exploração de pegmatitos com espodumênio, metais raros e outros corpos de minério em veios, o foco da perfuração é frequentemente verificar a espessura do veio, mergulho, inclinação e extensão em profundidade. Esta máquina pode dispor furos em diferentes ângulos e, combinada com sistemas de amostragem dos tamanhos N e H, realizar coleta contínua de testemunhos, facilitando a avaliação dos limites do corpo de minério e sua estrutura interna.

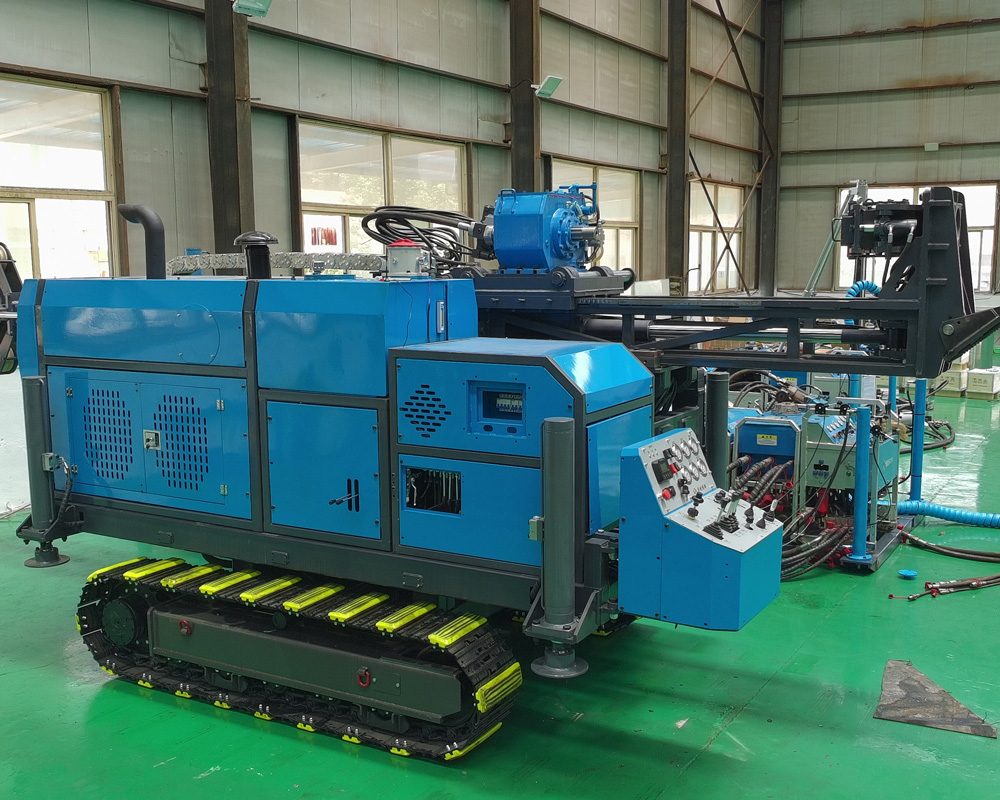

🏔️ Mobilidade sobre esteiras em áreas montanhosas, minas e terrenos complexos

O chassi de esteiras oferece boa tração e adaptabilidade ao terreno, facilitando a movimentação em estradas de mina, superfícies de cascalho, plataformas montanhosas e áreas parcialmente pavimentadas. Para projetos com pontos de perfuração dispersos e que exigem múltiplas mudanças de curta distância, a estrutura integrada reduz o tempo perdido com guindastes auxiliares e remontagens repetidas.

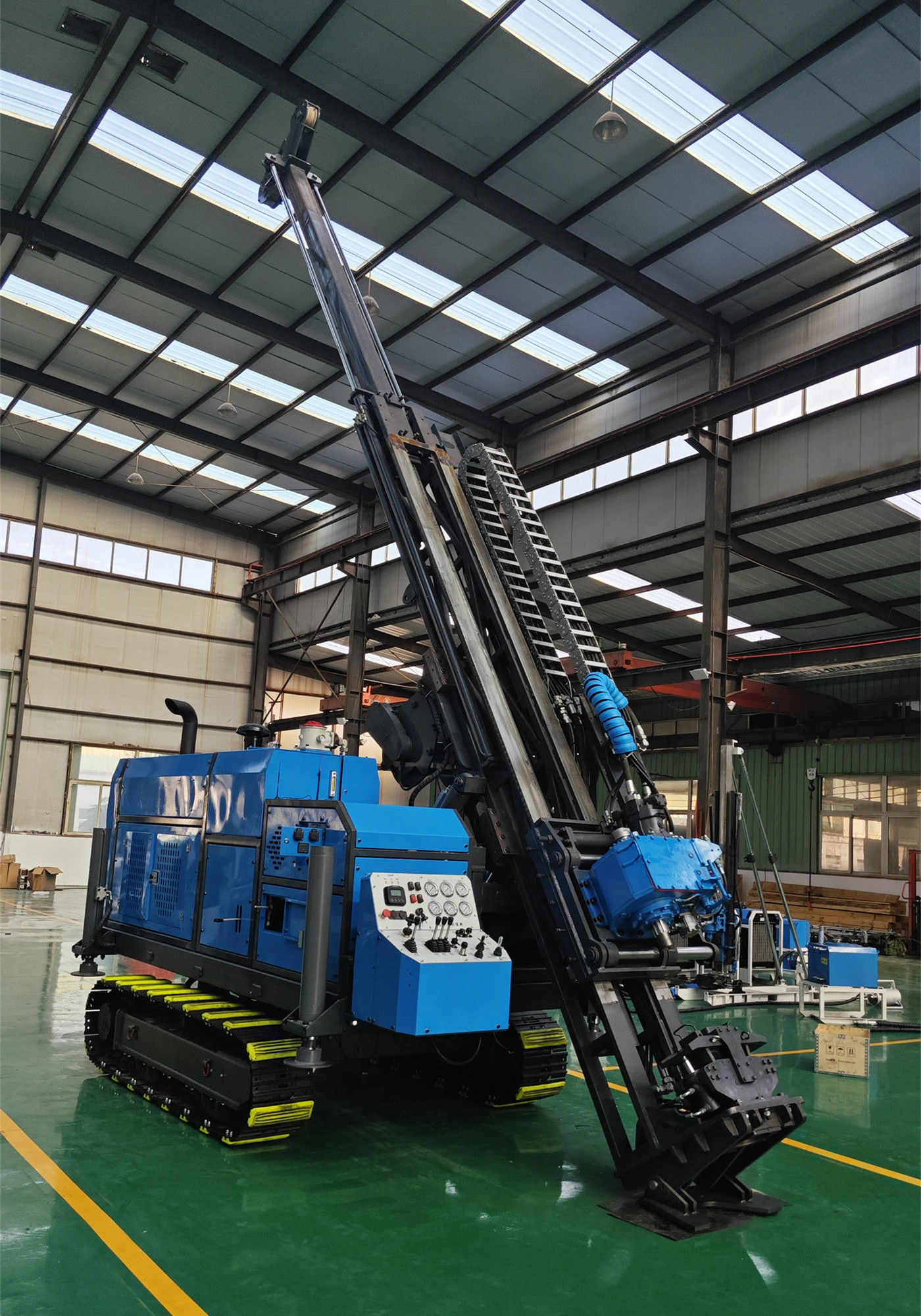

📐 Ângulo de perfuração de 45° a 90° facilita a disposição de furos conforme alvos geológicos

Na exploração geológica, nem todos os furos são adequados para perfuração vertical. Para corpos de minério inclinados, falhas, veios e zonas de mineralização estratiforme, um ângulo de furo inclinado adequado é frequentemente mais importante do que simplesmente aumentar a profundidade. A CR1000I suporta perfuração no intervalo de 45° a 90°, permitindo ajustar a direção do furo de acordo com o perfil geológico e a atitude do corpo alvo, aumentando a eficácia da intersecção do corpo mineralizado.

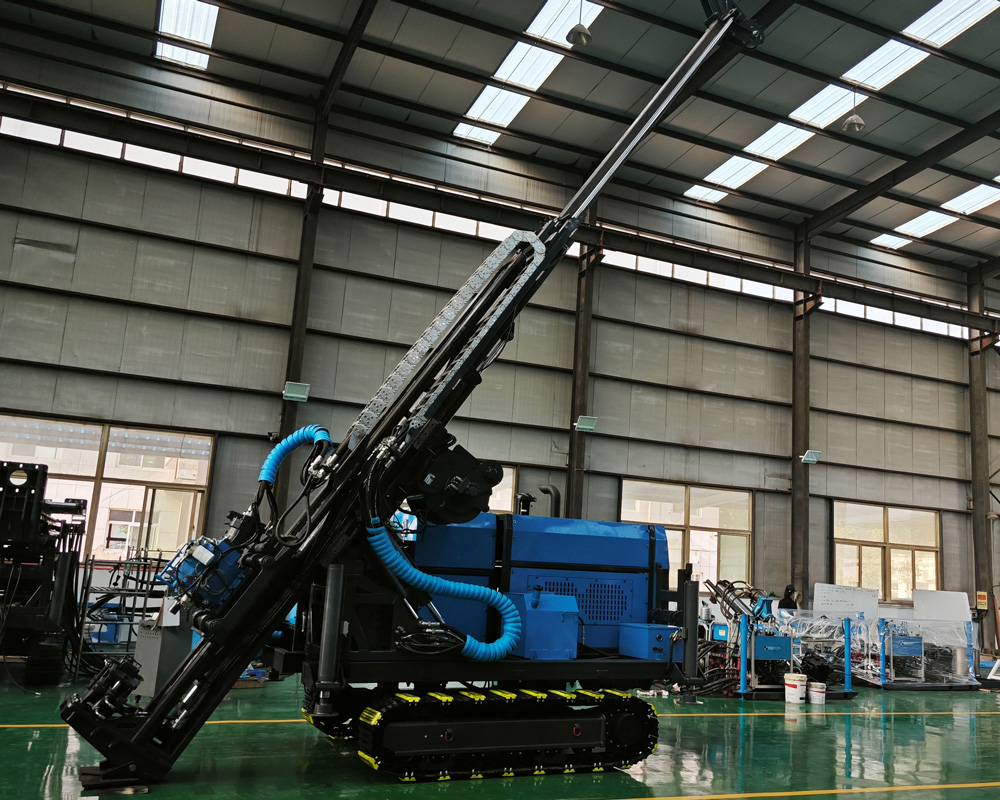

⚙️ Cabeçote de potência de 1200 N·m equilibrando torque e rotação

O cabeçote de potência utiliza transmissão por engrenagens, com torque máximo de 1200 N·m, rotação máxima de 1350 rpm e deslocamento lateral hidráulico. Para operações de amostragem de diamante em profundidade média, esta configuração atende aos requisitos de alta rotação e também reserva margem de torque para lidar com variações de resistência no furo. Após o deslocamento lateral do cabeçote, há mais espaço de trabalho para operações na boca do furo, manuseio de hastes e manutenção.

🧲 Capacidade de elevação de 185 kN aumenta a margem para operações em furos profundos

Com o aumento da profundidade do furo, o peso da coluna de perfuração, o atrito das paredes do furo e o risco de aprisionamento devido a formações complexas aumentam. A CR1000I oferece força de avanço de 63 kN e capacidade de elevação de 185 kN, proporcionando reserva de capacidade não apenas para a perfuração normal, mas também para extração de hastes em furos profundos, resolução de obstruções e recuperação de ferramentas.

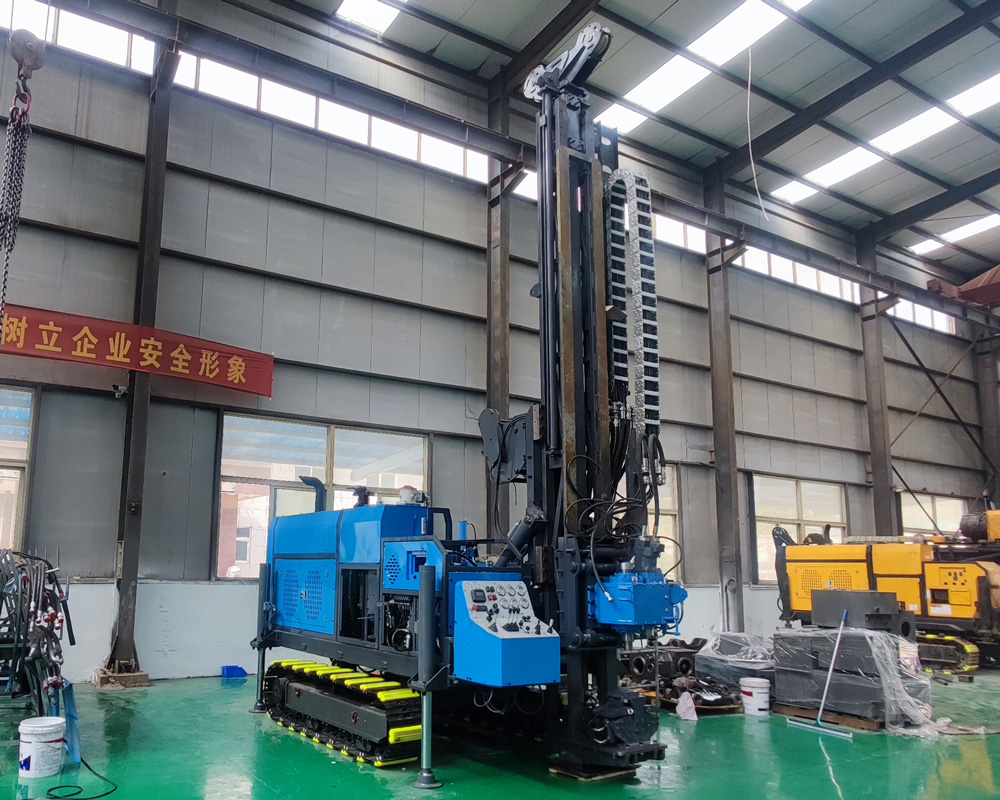

🧵 Guincho de corda de 1000 m adequado para o processo de amostragem por corda em profundidade média

O sistema de guincho utiliza cabo de aço de 6 mm, com capacidade de 1000 m e velocidade de elevação de 98 m/min. Combinado com a técnica de amostragem por corda, reduz o tempo de cada extração completa da coluna, sendo adequado para coleta contínua de testemunhos, registro geológico em profundidade e projetos que exigem maior eficiência por furo.

💧 Sistema de lama e estabilidade das paredes do furo

O sistema de lama de 150 L/min e 7 MPa é usado para resfriar a broca, transportar os detritos, estabilizar as paredes do furo e melhorar as condições de circulação em formações complexas. Em casos de intemperismo intenso, rochas fraturadas, perda de circulação ou aquíferos locais, as propriedades da lama, a vazão de circulação e as medidas de proteção das paredes devem ser ajustadas de acordo com as condições geológicas, em vez de usar parâmetros fixos.

🛢️ Vazão da bomba principal de 250 L/min suporta operação hidráulica contínua

A bomba principal tem vazão de 250 L/min e pressão de 25 MPa, a bomba auxiliar tem vazão de 80 L/min, e o resfriamento é combinado por ar e água. Para tarefas de perfuração de longa duração, o controle de temperatura do sistema hidráulico, o estado dos filtros e a limpeza do óleo afetam diretamente a estabilidade do cabeçote de potência, dos atuadores e das válvulas de controle. Portanto, a manutenção em campo deve focar na contaminação do óleo hidráulico e nas condições de dissipação de calor.

🚧 Cenários de uso típicos

A CR1000I é adequada para exploração mineral de ouro, cobre, lítio, chumbo-zinco, polimetálicos, ferro e outros, bem como para levantamentos geológicos regionais, verificação de estruturas profundas, perfuração de adensamento em minas, atualização de recursos, expansão de reservas e investigações geotécnicas que exigem testemunhos contínuos.

🪨 Abordagens de perfuração em diferentes formações

Em rochas duras e intactas, deve-se focar na seleção do tipo de broca, rotação e pressão de perfuração; em camadas de intemperismo intenso e coberturas soltas, é necessário atenção à estabilidade das paredes e ao acompanhamento com revestimento; em zonas de falha e rochas fraturadas, deve-se reduzir o comprimento das manobras e minimizar o impacto mecânico; em caso de perda significativa de circulação, água de fratura ou aquíferos, o sistema de fluido de perfuração e as medidas de proteção das paredes devem ser ajustados prontamente.

⚠️ Considerações de uso e seleção

Antes da entrada do equipamento, deve-se verificar a largura das estradas, inclinações, capacidade de suporte do terreno e dimensões da plataforma de perfuração; antes do início da perfuração, deve-se confirmar a configuração de hastes, tubos de testemunho, brocas e sistema de lama de acordo com a profundidade alvo, diâmetro do furo, ângulo e condições geológicas; em operações de furos profundos, deve-se inspecionar continuamente o cabo de aço, o grampo, o cabeçote de potência, os filtros hidráulicos e as mangueiras de alta pressão.

Devido às diferenças nas condições geológicas reais, ferramentas de fundo, ângulos de perfuração e métodos operacionais, a eficiência final de perfuração, profundidade e recuperação de testemunhos devem ser baseadas nas condições do local.
