CR1200I

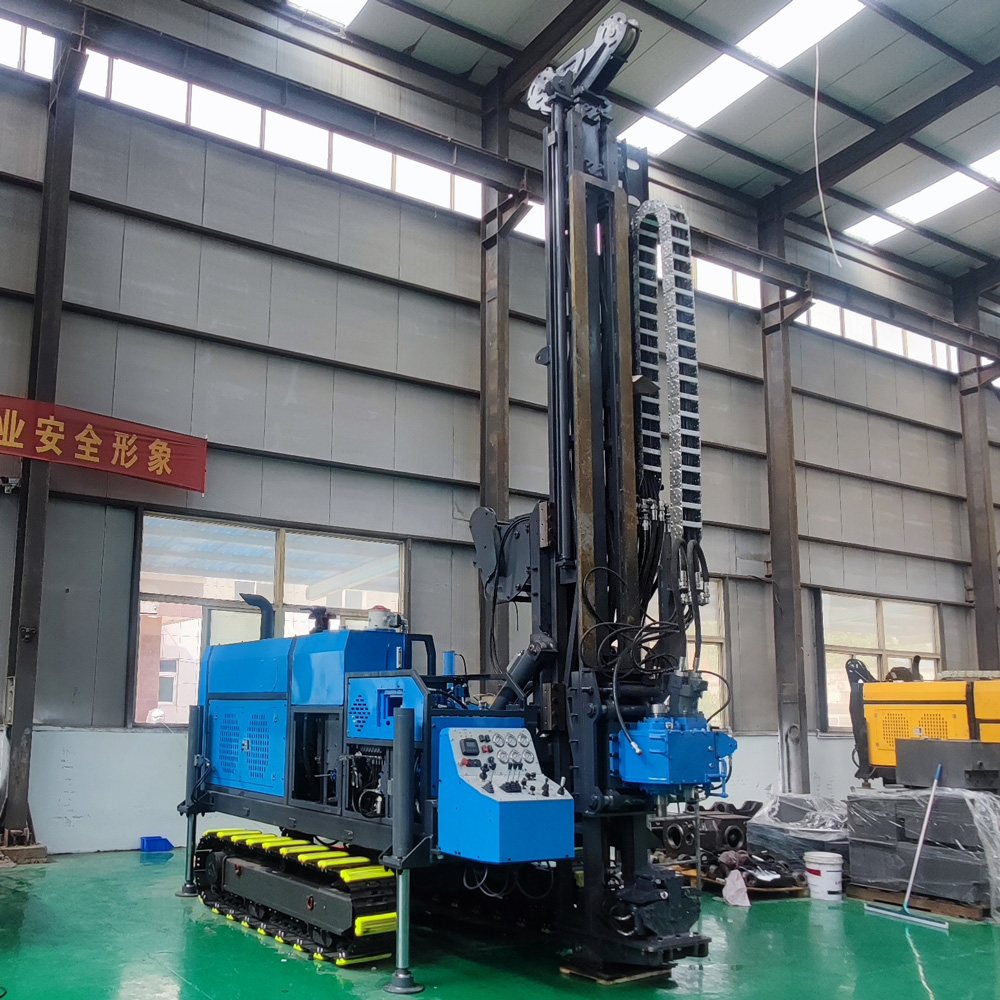

⛏️ CR1200I Sonda de perfuração de testemunho totalmente hidráulica integrada de 1200 m

A CR1200I é mais voltada para a validação de recursos profundos e a fase contínua de expansão de reservas em minas. Em comparação com máquinas de profundidade média convencionais, ela apresenta melhorias no torque do cabeçote de perfuração, fluxo hidráulico, diâmetro do mandril e sistema de corda, sendo adequada para projetos de exploração que já possuem certos resultados geológicos e precisam continuar rastreando o corpo mineral em profundidade ou em suas bordas externas.

🧭 Equipamento de furo profundo para a fase de transição de "prospecção" para "controle de minério"

Uma vez que um corpo mineral é inicialmente descoberto, o foco do trabalho subsequente geralmente muda de se há mineralização para quão profundo o corpo mineral se estende, onde estão seus limites, se é contínuo e como o teor varia em profundidade. A CR1200I tem profundidade de referência de 1200 m para o tamanho N e 1600 m para o tamanho B, sendo mais adequada para furos de controle de corpos minerais profundos, furos de exploração suplementar e furos para atualização de recursos.

🥇 Ouro profundo: adequado para estudos de extensão descendente de corpos minerais e controle estrutural

Em projetos de ouro profundo, a mineralização está frequentemente associada a falhas, zonas de cisalhamento, veios de quartzo e zonas de alteração. Através de furos em diferentes ângulos que cortam as estruturas alvo, é possível obter testemunhos contínuos, analisar a espessura da zona mineralizada, mudanças na rocha encaixante, relações de sobreposição estrutural e características de extensão profunda, fornecendo evidências geológicas mais diretas para o desenvolvimento em profundidade e avaliação de recursos.

🟠 Cobre e sistemas porfiríticos: adequado para atravessar coberturas espessas e alterações polifásicas

Grandes depósitos de cobre e porfiríticos frequentemente apresentam coberturas espessas, zoneamento de alteração complexo e corpos mineralizados de grande escala. O cabeçote de alta rotação da CR1200I, com torque máximo de 2200 N·m, permite ajustar as condições de perfuração em diferentes intervalos litológicos, atendendo às necessidades de rocha dura intacta e zonas localmente fraturadas.

🧱 Capacidade de lidar com falhas profundas e zonas de rocha fraturada

Em operações de furo profundo, lama de falha, brechas, zonas de rocha fraturada e áreas com alta densidade de fraturas são frequentemente mais difíceis de lidar do que rocha dura simples. Nesses casos, o comprimento de cada manobra deve ser reduzido, a pressão da bomba e as mudanças no retorno de água devem ser monitoradas prontamente, e o fluido de perfuração, o revestimento e os parâmetros de perfuração devem ser ajustados de acordo com a estabilidade da parede do furo. A força de extração de 160 kN fornece margem mais ampla para a extração de hastes e recuperação de ferramentas em trechos complexos.

📐 Faixa de 45°–90° adequada para perfuração em múltiplas direções

Para corpos minerais inclinados, estratiformes e sistemas controlados por estruturas, furos inclinados podem cortar a zona alvo de forma mais eficaz. Esta máquina suporta ângulos de perfuração de 45°–90°, permitindo ajustes de acordo com o perfil geológico, a atitude conhecida do corpo mineral e o layout das linhas de exploração, em vez de se limitar a um único modo de perfuração vertical.

🔄 Alta rotação de 1500 rpm e conversão de engrenagens em múltiplos estágios

O cabeçote de perfuração utiliza transmissão por engrenagens, com velocidade máxima de 1500 rpm, torque máximo de 2200 N·m e conversão de engrenagens de 1:2.2 / 1:3.3. Através de diferentes combinações de rotação e torque, é possível combinar de forma mais flexível diferentes especificações de testemunho e dureza da rocha, especialmente adequado para situações em que diferentes camadas de rocha se alternam em furos profundos.

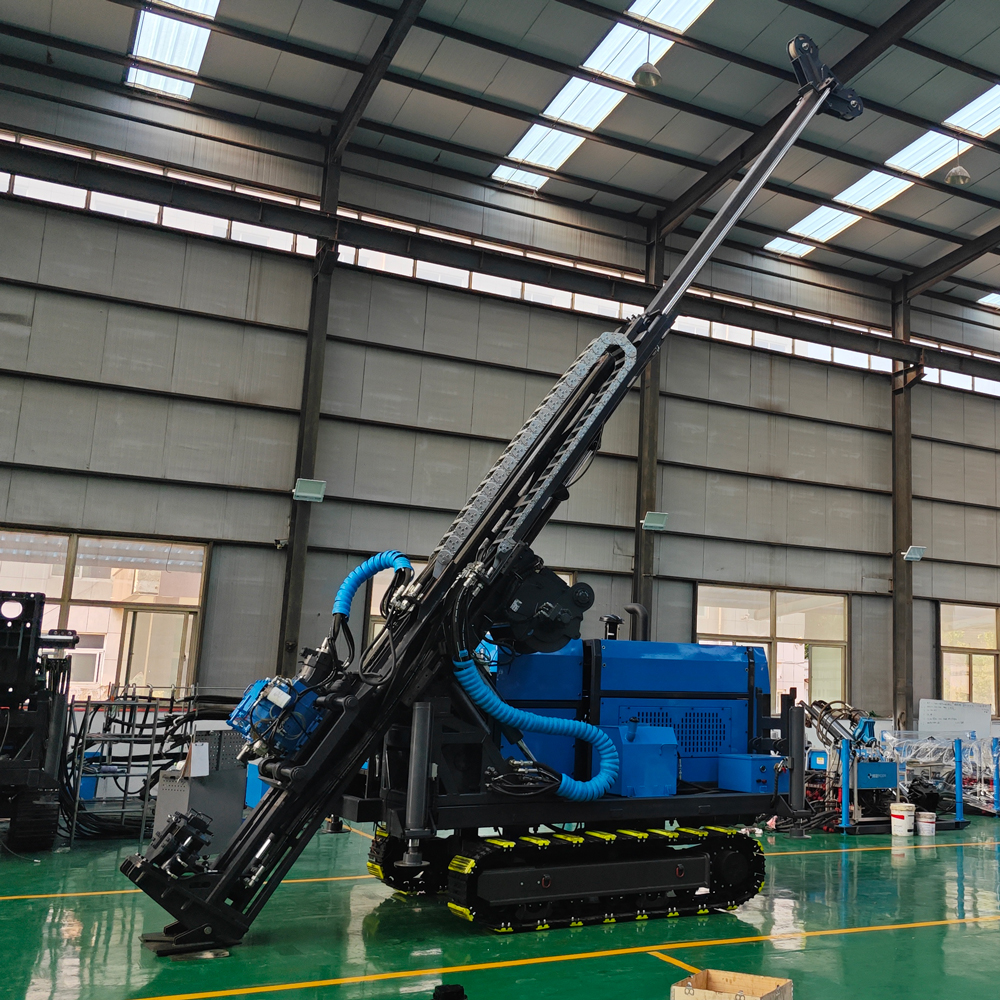

🧲 Abertura de 150 mm no mandril aumenta a compatibilidade com ferramentas

O diâmetro da abertura do mandril é de 150 mm, compatível com sistemas de hastes comuns como NQ, HQ, PQ, NTW e HTW, e utiliza fixação hidráulica com estrutura de segurança contra deslizamento por peso próprio em cunha tipo cavalo de pau. O maior espaço da abertura oferece mais margem de configuração para ferramentas de diferentes diâmetros, revestimentos e operações na boca do furo.

🧵 Capacidade de cabo de 1200 m e velocidade de içamento de 116 m/min

A capacidade do tambor do guincho de corda é de 1200 m, com velocidade de içamento de 116 m/min, adequada para extração frequente do tubo interno em trechos profundos. À medida que a profundidade do furo aumenta, a proporção de tempo para extração de testemunho com corda aumenta significativamente, portanto, a velocidade do guincho e a capacidade do tambor afetam diretamente o tempo auxiliar de cada manobra em furos profundos.

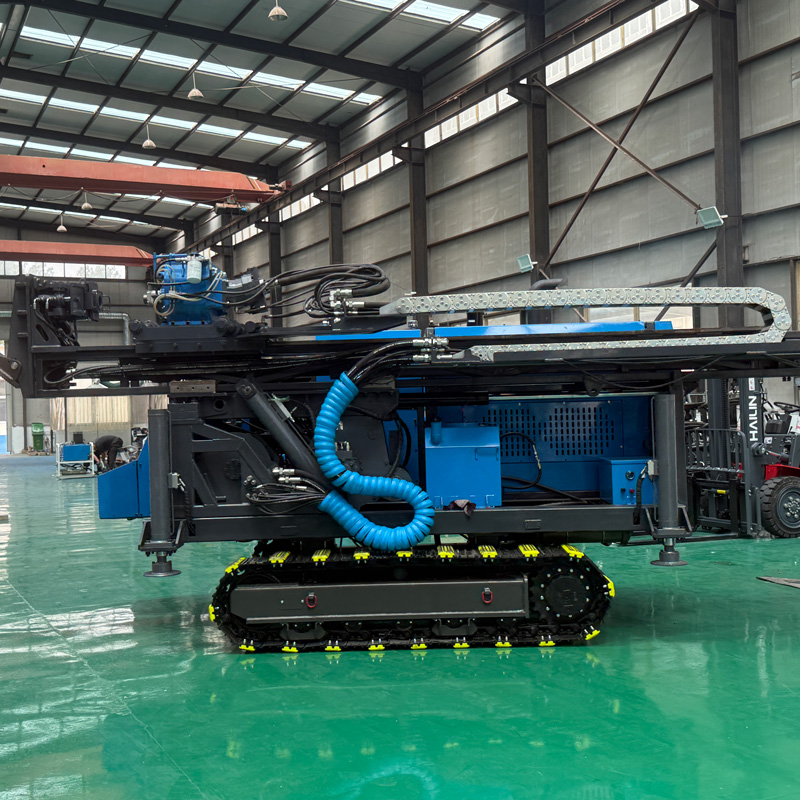

🛢️ Bomba principal de 300 L/min e pressão de 28 MPa

O sistema hidráulico possui bomba principal com vazão de 300 L/min e pressão de 28 MPa, bomba auxiliar com vazão de 120 L/min e pressão de 21 MPa, e é equipado com resfriamento a ar e a água. Para operações prolongadas em furos profundos, o alto fluxo do sistema hidráulico não é apenas para "mais rápido", mas principalmente para garantir que múltiplos atuadores mantenham resposta estável sob condições de alta carga.

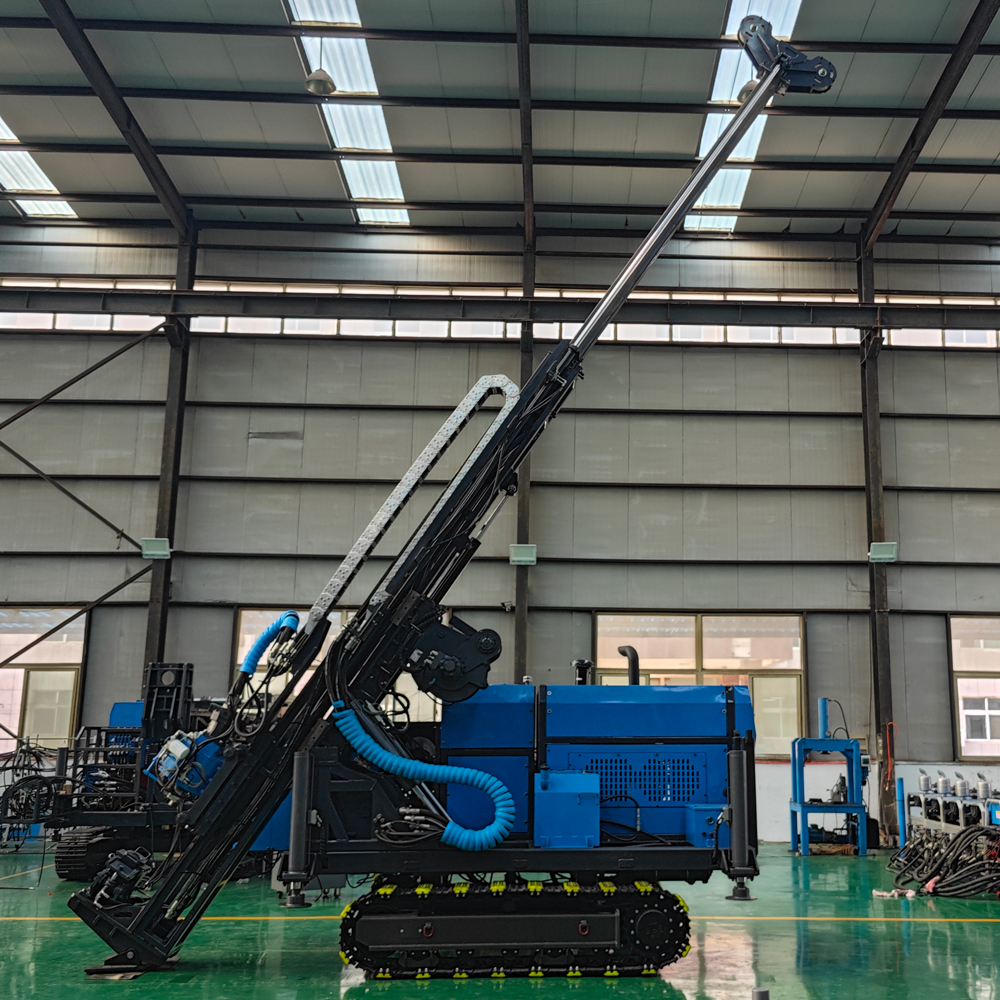

💧 Sistema de lama de 150 L/min para circulação em furos profundos

O sistema de lama tem vazão de 150 L/min e pressão de 7 MPa, usado para transporte de detritos, resfriamento da broca e estabilização da parede do furo. Diante de fraturas desenvolvidas, retorno de água instável e perda local em furos profundos, a viscosidade da lama, a perda de água e os parâmetros de circulação devem ser ajustados prontamente com base no desempenho do furo, e medidas de vedação ou proteção de parede em etapas devem ser tomadas quando necessário.

⛏️ Expansão de borda e atualização de reservas em minas

A CR1200I é adequada para projetos em fase de detalhamento, exploração ou produção em minas, para adensamento nas bordas do corpo mineral, controle de limites profundos, verificação de pilares, exploração de extensão descendente em áreas de lavra e atualização de categorias de recursos. Os testemunhos contínuos podem ser integrados com perfilagem, análises químicas e modelos geológicos 3D, aumentando a confiabilidade da avaliação de recursos profundos.

🌍 Tipos de minérios e projetos aplicáveis

Pode ser usado para exploração de ouro, cobre, chumbo-zinco, níquel, lítio, ferro e minérios polimetálicos, bem como para grandes investigações geológicas de engenharia, estudos de estruturas profundas e projetos geocientíficos que exigem informações contínuas de testemunho. Para diferentes minérios, os parâmetros da máquina são os mesmos, mas as ferramentas, brocas, lama e técnicas de boca de furo devem ser configurados de acordo com as condições do terreno.

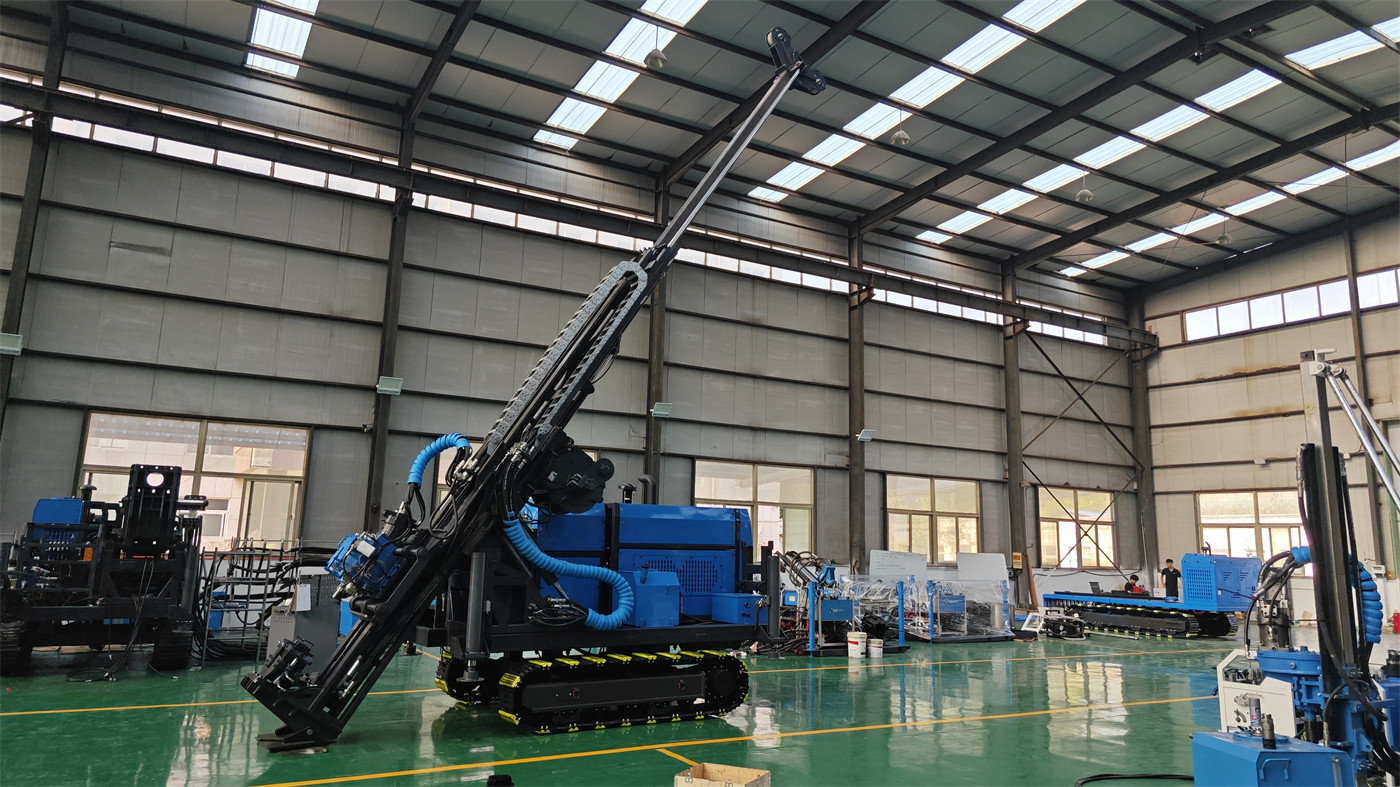

🏔️ Estrutura integrada sobre esteiras reduz a complexidade de mobilização em projetos profundos

A perfuração profunda geralmente tem longa duração e muitos equipamentos auxiliares, portanto, cada mudança de local de furo requer altos custos organizacionais. A plataforma integrada sobre esteiras reduz a desmontagem e montagem repetida entre a unidade de potência, módulos hidráulicos e sistema de mastro, facilitando movimentos de curta distância entre plataformas na mina, sendo adequada para áreas de exploração com furos contínuos.

⚠️ Considerações para perfuração profunda

Ao entrar em trechos acima de 1000 m, deve-se dar mais atenção ao controle de desvio do furo, desgaste das hastes, condição da corda, desempenho da lama e mudanças na resistência dentro do furo; se ocorrer redução no retorno de água, torque anormal, aumento na resistência à extração ou mudanças na areia do retorno, deve-se avaliar prontamente se há risco de perda, desmoronamento, estreitamento ou aprisionamento da ferramenta, evitando continuar perfurando com pressão às cegas.

Devido a diferenças nas condições geológicas reais, ferramentas no furo, ângulo de perfuração e métodos operacionais, a eficiência final de perfuração, profundidade e recuperação de testemunho devem ser baseadas nas condições reais do local.

📊 Principais parâmetros técnicos
