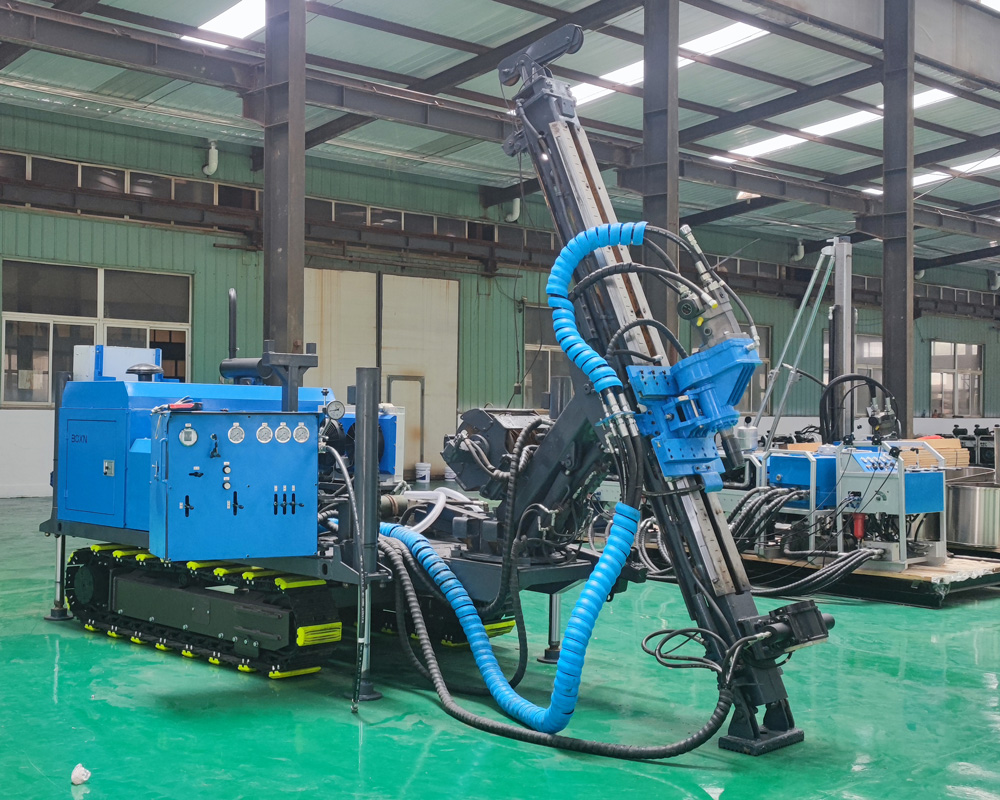

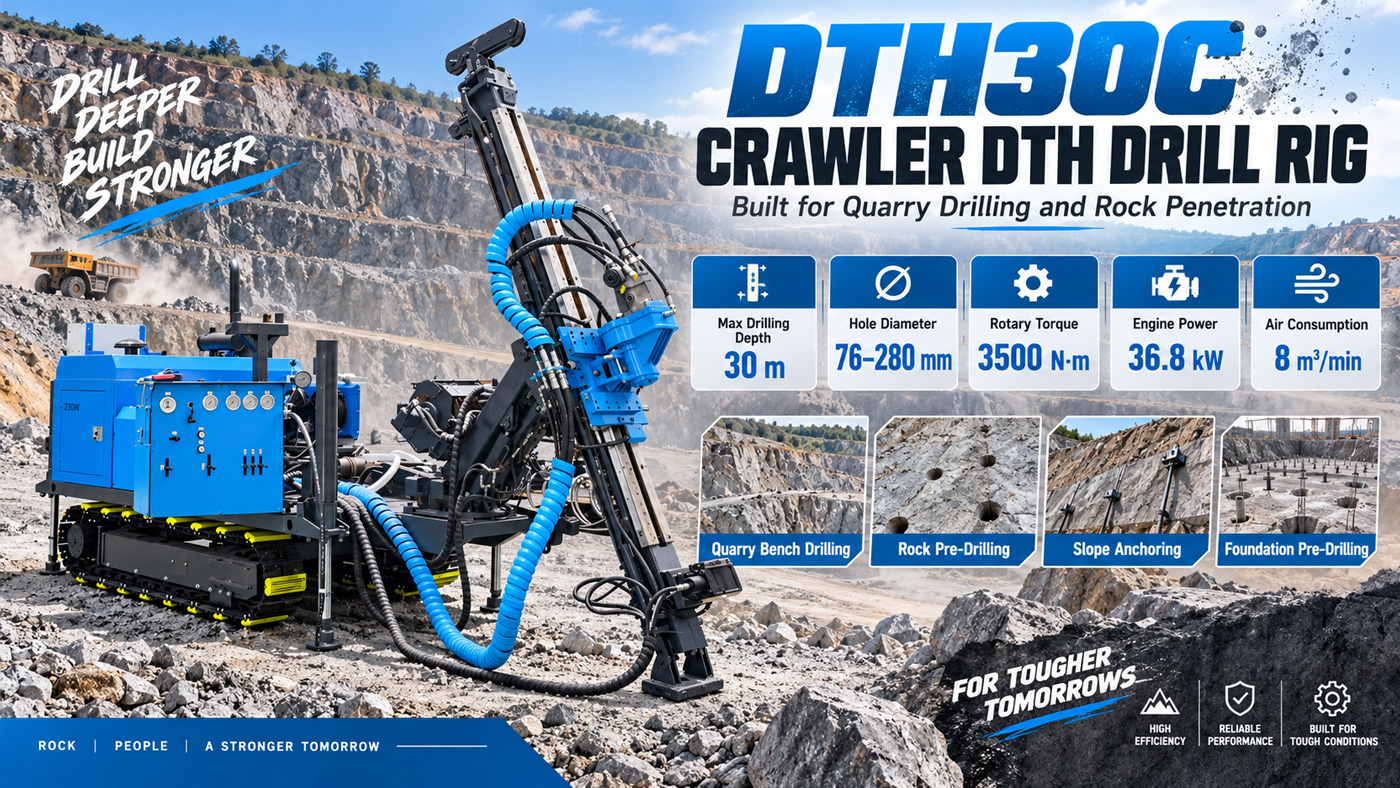

Perfuratriz de martelo de fundo integrada
A DTH30C é uma perfuratriz de martelo de fundo hidráulica sobre esteiras compacta, projetada para perfuração de rochas em engenharia, ancoragem de taludes, pré-perfuração de fundações e operações em pedreiras. O equipamento tem profundidade máxima de perfuração de 30 m, diâmetro de furo de 76–280 mm e torque máximo de rotação de 3500 N·m, sendo adequado para furos curtos e médios a rasos em rochas de média a alta dureza. Sua vantagem não está na capacidade de poços profundos, mas sim no chassi compacto, na mobilidade sobre esteiras, na operação em múltiplos ângulos e na adaptabilidade a condições de rocha dura em engenharia.
A profundidade máxima de perfuração da DTH30C é de 30 m, sendo mais adequada para furos de ancoragem em taludes, furos de cabo de ancoragem, furos de drenagem, furos de pré-perfuração de fundações, furos curtos em pedreiras e pré-perfuração de estacas curtas. Para poços profundos de 200 m, 300 m ou mais, deve-se utilizar uma perfuratriz especializada para poços de água; este equipamento de perfuração de martelo de fundo de nível 30 metros não deve ser usado como equipamento para poços profundos.
Os dados indicam dureza de rocha aplicável de aproximadamente f = 8–24, adequada para calcário, granito, arenito, basalto e outras rochas de média a alta dureza. Na operação real, o martelo de fundo e a broca devem ser selecionados de acordo com o grau de integridade da rocha, abrasividade e diâmetro do furo; em condições de rocha dura, deve-se garantir especialmente o fornecimento de ar comprimido e a lubrificação do martelo de fundo.

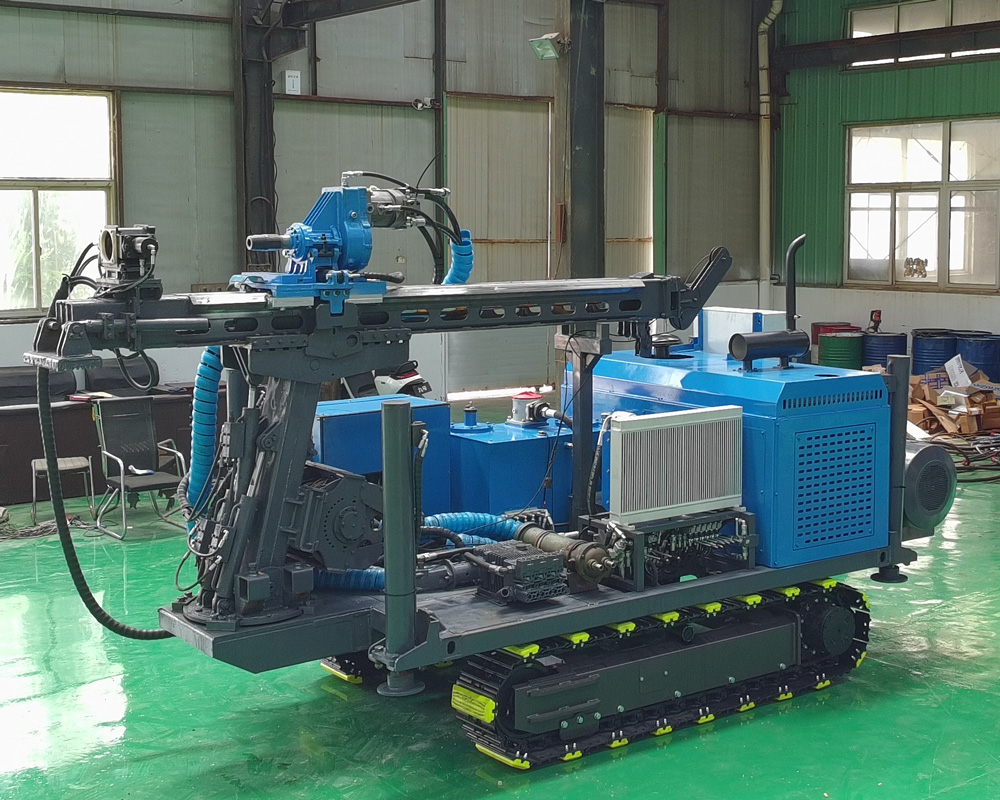

A DTH30C pode ser usada para furos de ancoragem, furos de cabo de ancoragem e furos de drenagem em taludes de rodovias, taludes de ferrovias, taludes de escavação e estruturas de contenção. O equipamento possui ângulo de oscilação de 18–180°, podendo ajustar a atitude de perfuração de acordo com a direção projetada do furo. Antes da construção em taludes, deve-se verificar a estabilidade da plataforma, o risco de queda de rochas e as condições de contenção, evitando operar o equipamento diretamente em superfícies instáveis.

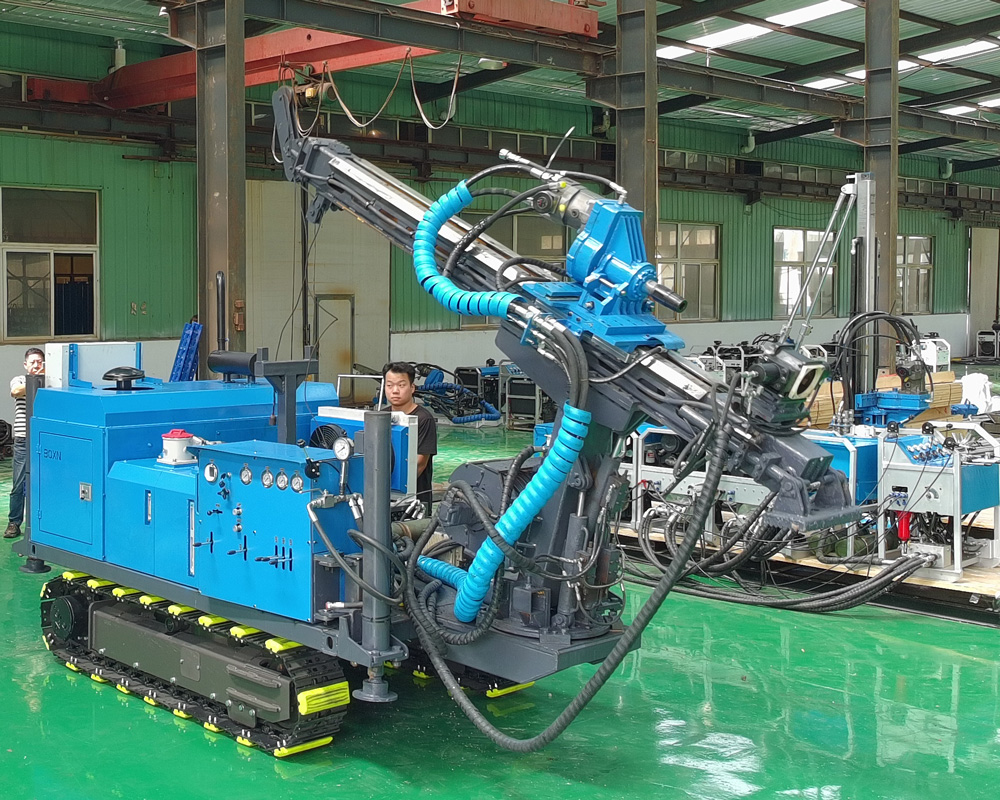

Na construção de fundações de equipamentos, estacas de guarda-corpo, estacas curtas e fundações em rocha dura, quando se encontra uma camada rochosa íntegra, pode-se primeiro utilizar a perfuração de martelo de fundo para formar um furo piloto, reduzindo a resistência à cravação ou instalação posterior. O curso de 3,2 m da corrediça e o curso efetivo de 2,2 m são adequados para hastes de perfuração médias e curtas e obras de estacas curtas, mantendo o chassi compacto e atendendo ao ritmo comum de obras de engenharia.
Em pedreiras, marmorarias e obras a céu aberto, a DTH30C pode ser usada para furos de bancada, furos auxiliares de desmonte de rocha e furos de engenharia localizados. Comparada a perfuratrizes de grande porte para furos de detonação, é mais adequada para ambientes de construção com espaço restrito, profundidade de furo relativamente rasa e necessidade de ajuste frequente da posição do furo, especialmente para equipes de pequeno e médio porte.
Em obras rodoviárias, reforço de taludes, drenagem, preparação para escavação de rocha e fundações de guarda-corpo podem exigir perfuração de furos médios a rasos. O chassi sobre esteiras facilita o deslocamento de curta distância do equipamento ao longo de vias de serviço; em terrenos com cascalho, solo compactado e leve irregularidade, tem melhor aderência do que equipamentos comuns sobre rodas.

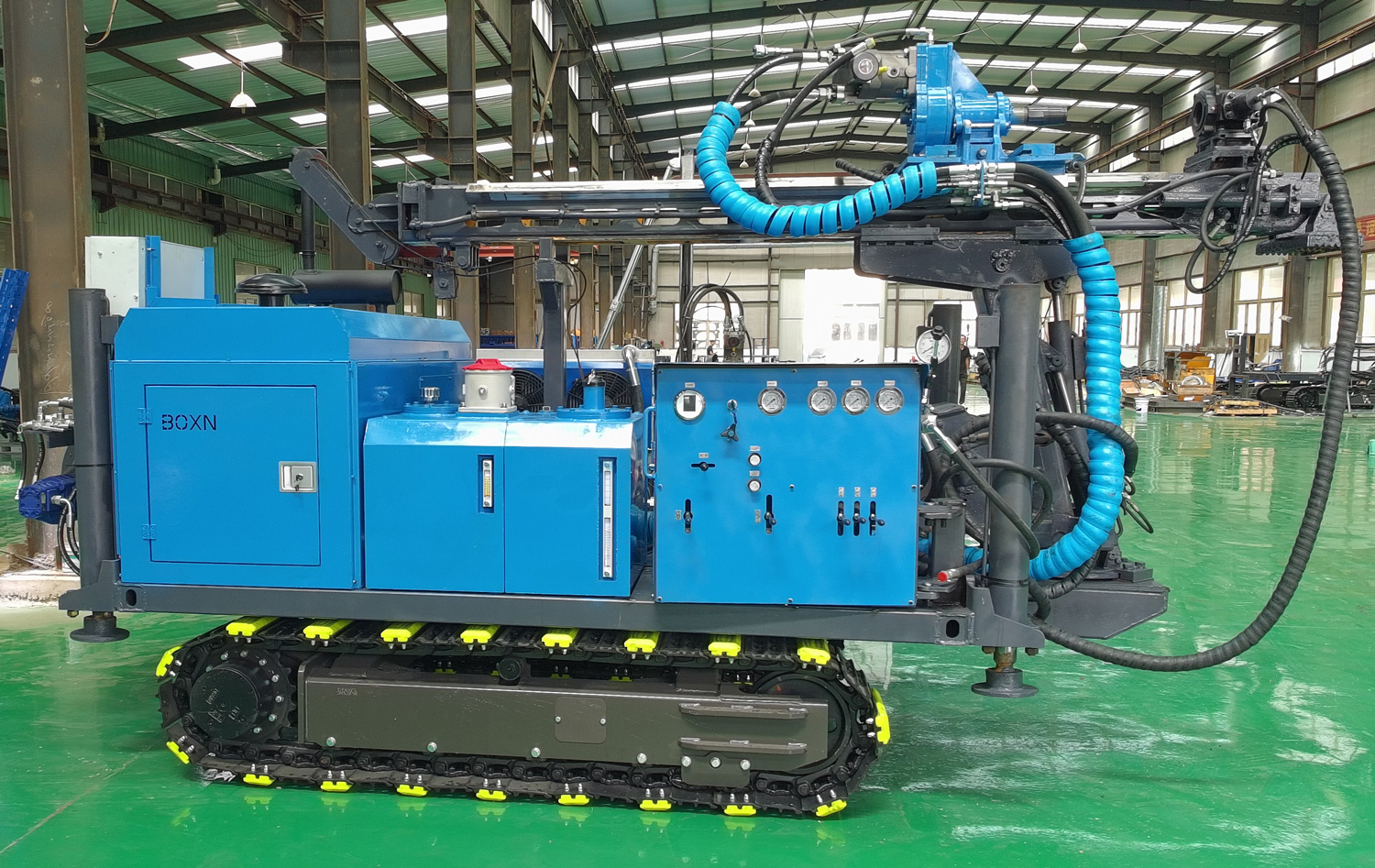

O equipamento utiliza chassi sobre esteiras de borracha para engenharia; comparado a equipamentos comuns de transporte sobre rodas, tem melhor capacidade de aderência em cascalho, solo compactado, estradas não totalmente endurecidas e terrenos irregulares em geral. Ao mesmo tempo, as esteiras de borracha são mais amigáveis a superfícies pavimentadas e pisos de concreto já concluídos, sendo adequadas para construção urbana e áreas industriais.
O torque máximo de rotação de 3500 N·m pode atender à maioria das necessidades de perfuração de martelo de fundo em furos de engenharia de 76–280 mm. Na operação real, rotação, avanço e impacto devem ser mantidos em equilíbrio; se a resistência à rotação aumentar continuamente, o retorno de detritos diminuir ou a broca oscilar visivelmente, os parâmetros devem ser ajustados a tempo e o furo deve ser limpo.
A velocidade de 53 m/min nos dados é a velocidade de deslocamento rápido do mecanismo de avanço, usada principalmente para retorno do cabeçote de potência, manuseio de hastes e movimentos que não sejam de perfuração, não podendo ser entendida diretamente como velocidade real de penetração na rocha. A eficiência real de perfuração será afetada pela dureza da rocha, diâmetro do furo, especificação do martelo de fundo, capacidade do compressor de ar e desgaste da broca.

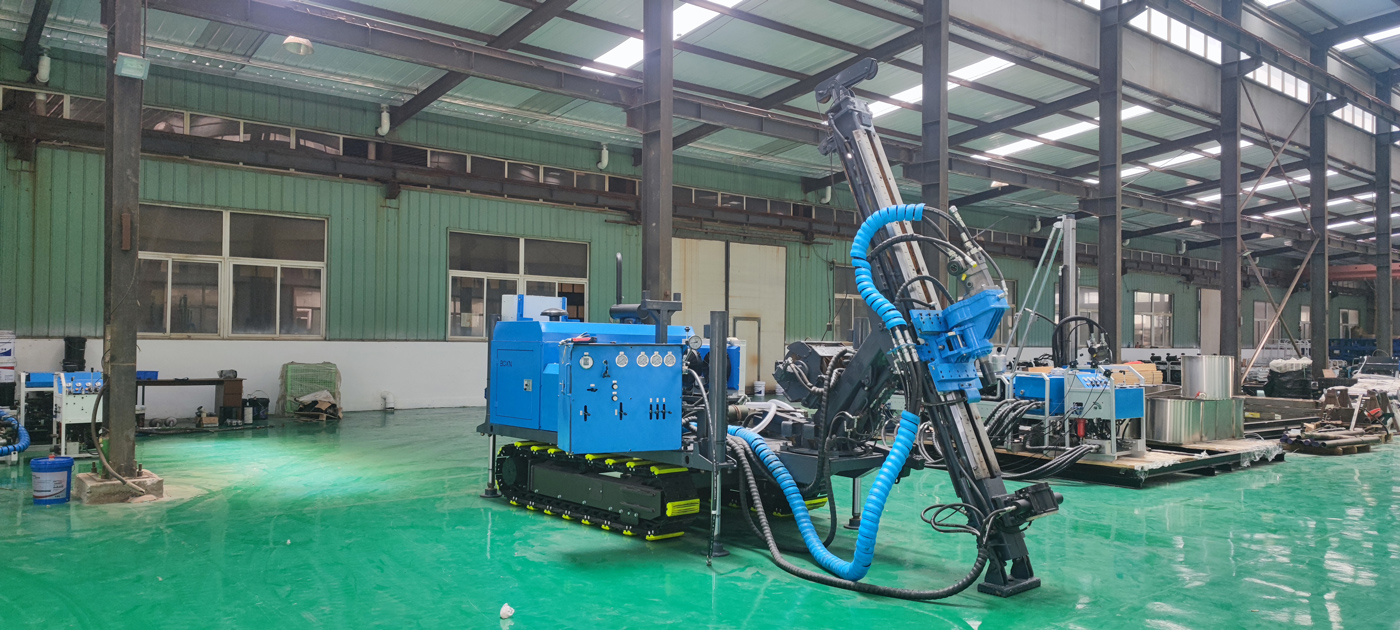

O equipamento possui faixa de oscilação de 18–180° e função de ajuste de inclinação, podendo ser usado para furos verticais, inclinados e alguns furos laterais. Os dados originais não fornecem uma faixa numérica clara de inclinação; portanto, no projeto real, deve-se considerar a configuração final de produção e os documentos de confirmação técnica do equipamento.
A perfuração de martelo de fundo depende de ar comprimido para acionar o martelo e descarregar os detritos de rocha. O consumo de ar de referência nos dados é de cerca de 8 m³/min, mas a tabela original na verdade indica 8 m²/min. Este texto interpreta como m³/min de acordo com a unidade comum de vazão de ar comprimido e mantém a observação na tabela de parâmetros; em última análise, deve-se confirmar com os dados técnicos oficiais.
A perfuração DTH gera exaustão de alta velocidade e grande quantidade de pó de rocha, especialmente em rocha dura seca, onde a poeira é mais evidente. Conforme o projeto, pode-se configurar coletor de poeira ou sistema de supressão por névoa de água para reduzir a dispersão de poeira, e combinar com as normas locais de construção para fornecer óculos de proteção, máscaras contra poeira e proteção auditiva.
Rocha alterada, camadas mistas de solo e rocha e camadas superficiais soltas superiores podem facilmente causar instabilidade da parede do furo. Nesses estratos, deve-se reduzir a velocidade de avanço e, conforme necessário, usar revestimento, ferramentas de perfuração iniciais ou outros métodos de estabilização da parte superior. Após entrar na rocha íntegra, ajustar os parâmetros do martelo de fundo e da broca de acordo com a dureza.
Em fissuras e zonas fraturadas, é fácil ocorrer queda de blocos, vazamento de ar e prisão da broca. Durante a construção, deve-se reduzir o avanço excessivamente rápido, manter a limpeza contínua do furo e usar revestimento conforme a condição da parede. Se a pressão do circuito de ar de alta pressão estiver anormal ou o retorno de detritos parar repentinamente, deve-se parar a perfuração e verificar, não devendo continuar forçando o avanço.

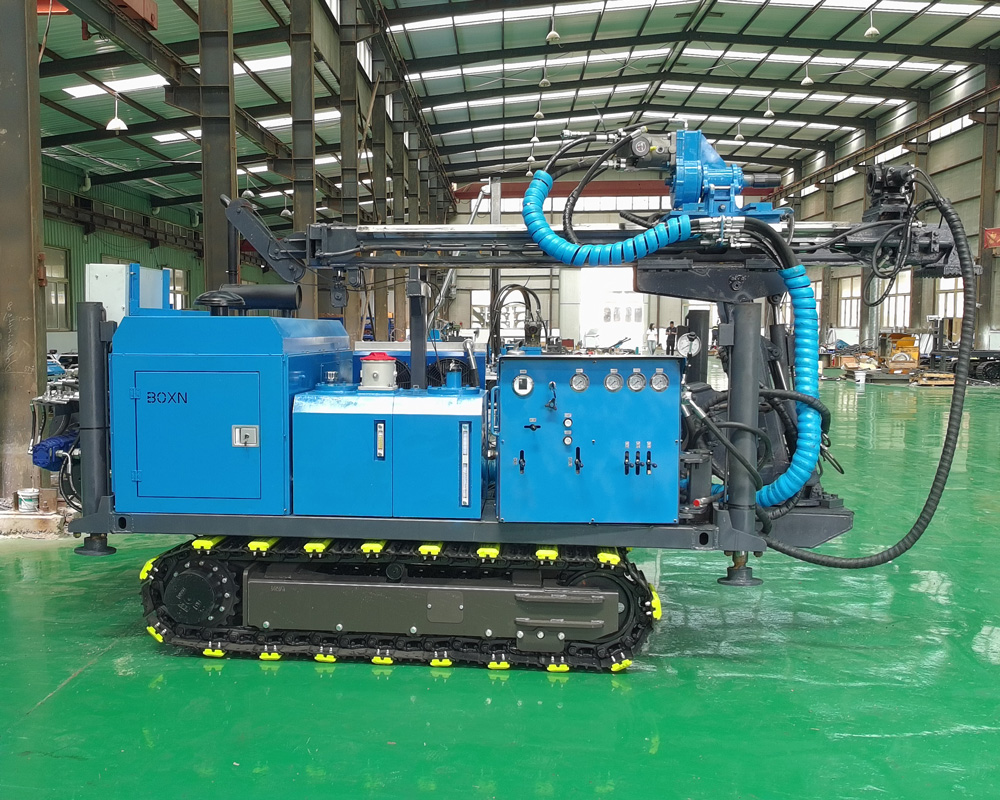

As dimensões externas da máquina são de aproximadamente 3200 × 1200 × 1850 mm, com largura de cerca de 1,2 m, adequada para algumas áreas industriais, canteiros dentro de cercas e passagens de construção estreitas. Antes de entrar no ponto de construção, ainda é necessário confirmar o espaço de manobra, a capacidade de suporte do solo, as tubulações subterrâneas e as edificações ao redor, evitando interferências durante a obra.
O peso total da máquina é de cerca de 2500 kg; comparado a equipamentos de martelo de fundo de grande porte, é mais fácil de transportar e carregar/descarregar, sendo também adequado para frequentes transferências dentro do canteiro. No transporte, deve-se escolher veículos com capacidade de carga compatível e pontos de fixação; as rampas de carga e descarga devem ter capacidade de suporte suficiente e evitar deslizamento lateral das esteiras durante o embarque e desembarque.
A configuração completa de construção pode incluir martelo de fundo, broca, hastes de perfuração, ferramentas de revestimento, compressor de ar, mangueiras de alta pressão, lubrificador de óleo, coletor de poeira ou dispositivo de supressão por névoa de água. Se usada para estacas curtas ou pré-perfuração específica de fundações, também podem ser selecionados acessórios correspondentes de cravação ou pré-perfuração conforme o projeto.
Antes de iniciar o trabalho, deve-se verificar as esteiras, o mastro, as linhas hidráulicas, as conexões das hastes de perfuração e as mangueiras de alta pressão; confirmar a segurança de tubulações subterrâneas, estruturas adjacentes e plataformas de trabalho; durante a perfuração, o pessoal não deve entrar na área de rotação das hastes, exaustão de alta pressão e movimentação do mastro; ao final de cada dia de trabalho, deve-se limpar a corrediça e verificar vazamentos hidráulicos, desgaste da broca e lubrificação do martelo de fundo.
O “consumo de ar” nos dados originais está indicado como 8 m²/min, mas, de acordo com a expressão comum em engenharia, é mais provável que seja 8 m³/min; além disso, a “inclinação” indica apenas que há função de ajuste de inclinação, sem fornecer faixa numérica específica. Este texto não complementa dados ausentes; em última análise, deve-se considerar a configuração oficial de produção e os dados de confirmação técnica.
Devido a diferenças na dureza real da rocha, diâmetro do furo, especificação do martelo de fundo, capacidade do compressor de ar e modo de operação, a eficiência final de perfuração e o efeito da construção devem ser baseados nas condições reais do local.
| Item do parâmetro | Valor do parâmetro |
|---|---|
| Parâmetros básicos | |
| Modelo do produto | DTH30C |
| Tipo de equipamento | Perfuratriz de martelo de fundo hidráulica multifuncional sobre esteiras |
| Forma do chassi | Chassi sobre esteiras de borracha para engenharia |
| Modo de deslocamento | Acionamento hidráulico sobre esteiras |
| Potência | Motor diesel de 36,8 kW (opcional) |
| Parâmetros de perfuração | |
| Profundidade máxima de perfuração | 30 m |
| Diâmetro do furo | 76–280 mm |
| Dureza de rocha aplicável | Média a alta dureza, aproximadamente f = 8–24 |
| Torque máximo de rotação | 3500 N·m |
| Consumo de ar de referência | Aproximadamente 8 m³/min |
| Observação sobre consumo de ar | A tabela original indica 8 m²/min; interpretado como 8 m³/min de acordo com a unidade comum de vazão de ar comprimido; em última análise, considerar os dados técnicos oficiais |
| Sistema de avanço e mastro | |
| Curso da corrediça | 3,2 m |
| Curso efetivo | 2,2 m |
| Velocidade de avanço | 53 m/min |
| Altura de cravação | 2,2 m |
| Ajuste de inclinação | Possui função de ajuste de inclinação; os dados originais não fornecem faixa de ângulo específica |
| Ângulo de oscilação | 18–180° |
| Parâmetros de deslocamento e da máquina | |
| Velocidade de deslocamento | 5–10 km/h |
| Dimensões externas | 3200 × 1200 × 1850 mm |
| Peso total da máquina | 2500 kg |
| Terreno aplicável | Solo compactado, estrada de cascalho, via de serviço de construção e terrenos irregulares em geral |
| Usos típicos | |
| Ancoragem de taludes | Construção de furos de ancoragem e cabos de ancoragem em rodovias, ferrovias, escavações e muros de contenção |
| Pré-perfuração de fundações | Pré-perfuração de fundações de equipamentos, estacas de guarda-corpo, estacas curtas e fundações em rocha dura |
| Pedreira | Furos de bancada, pré-perfuração antes de desmonte de rocha e furos auxiliares de engenharia |
| Obras rodoviárias | Reforço de taludes, furos de drenagem, preparação para escavação de rocha |
| Municipal e áreas industriais | Pontos de construção estreitos, fundações de equipamentos e perfuração de rocha em espaços confinados |
| Complementos opcionais | |
| Ferramentas de martelo de fundo | Martelo de fundo, broca, hastes de perfuração e ferramentas de revestimento |
| Sistema de ar comprimido | Compressor de ar, mangueiras de alta pressão e lubrificador de óleo |
| Configuração ambiental | Coletor de poeira ou sistema de supressão por névoa de água |
| Acessórios de cravação | Selecionar acessórios de estaca curta ou pré-perfuração conforme o projeto |
