PV390H

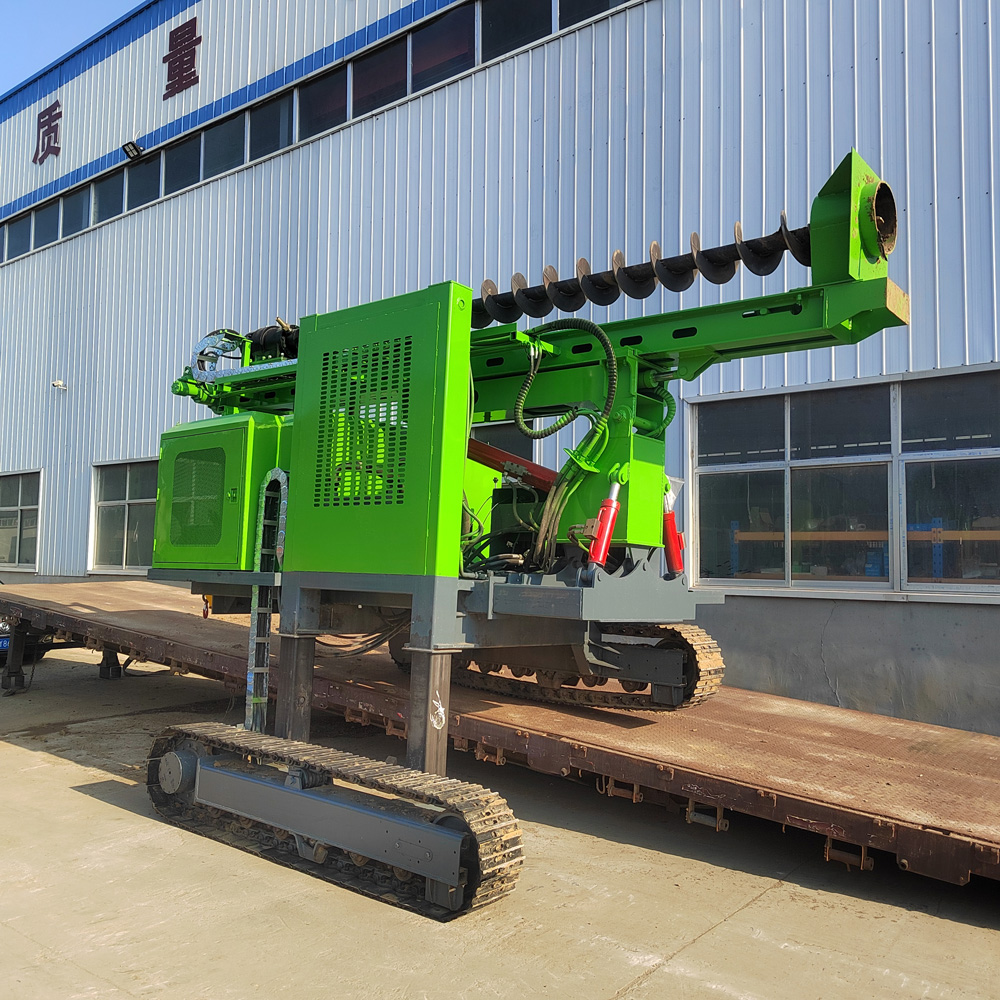

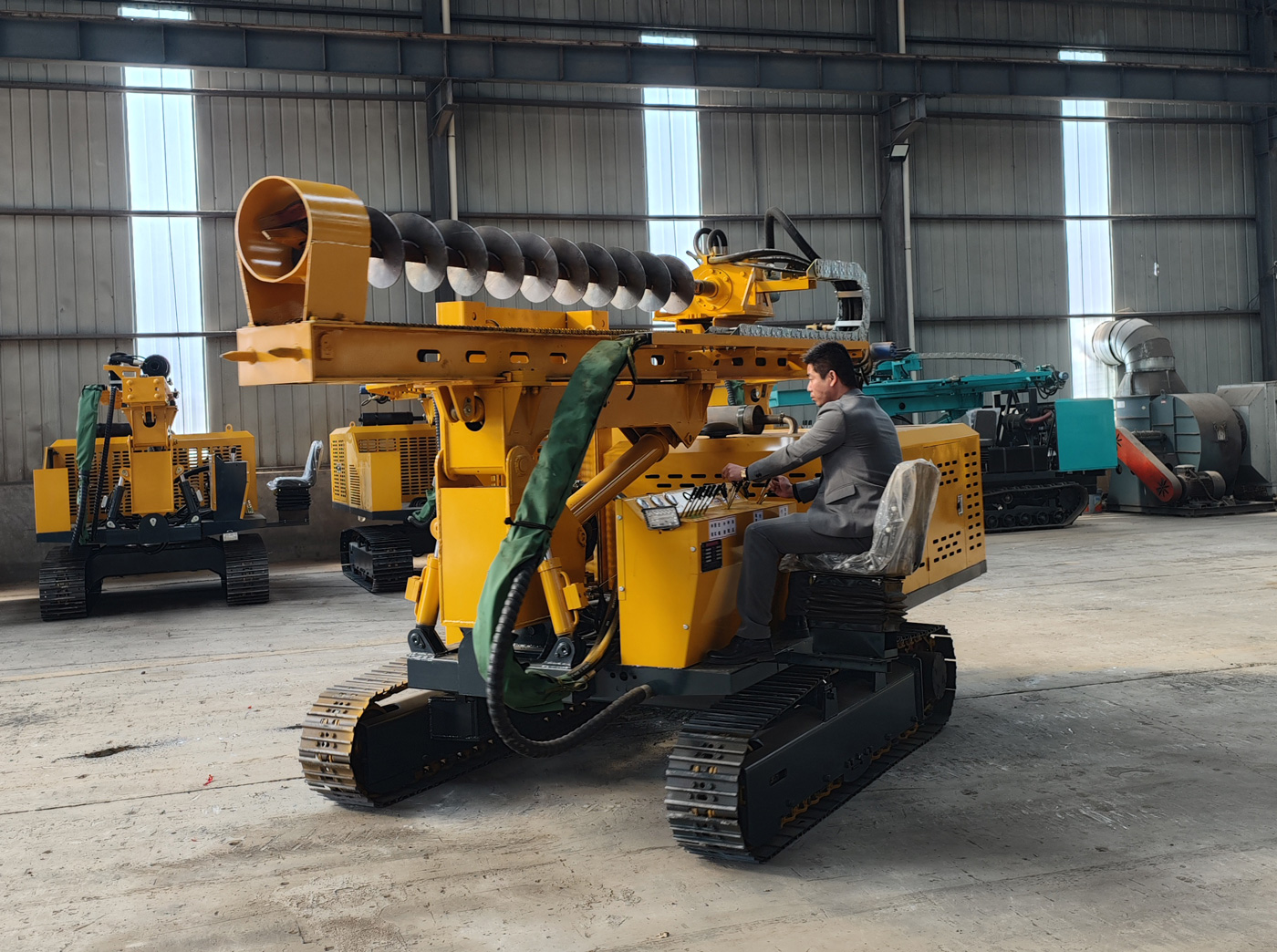

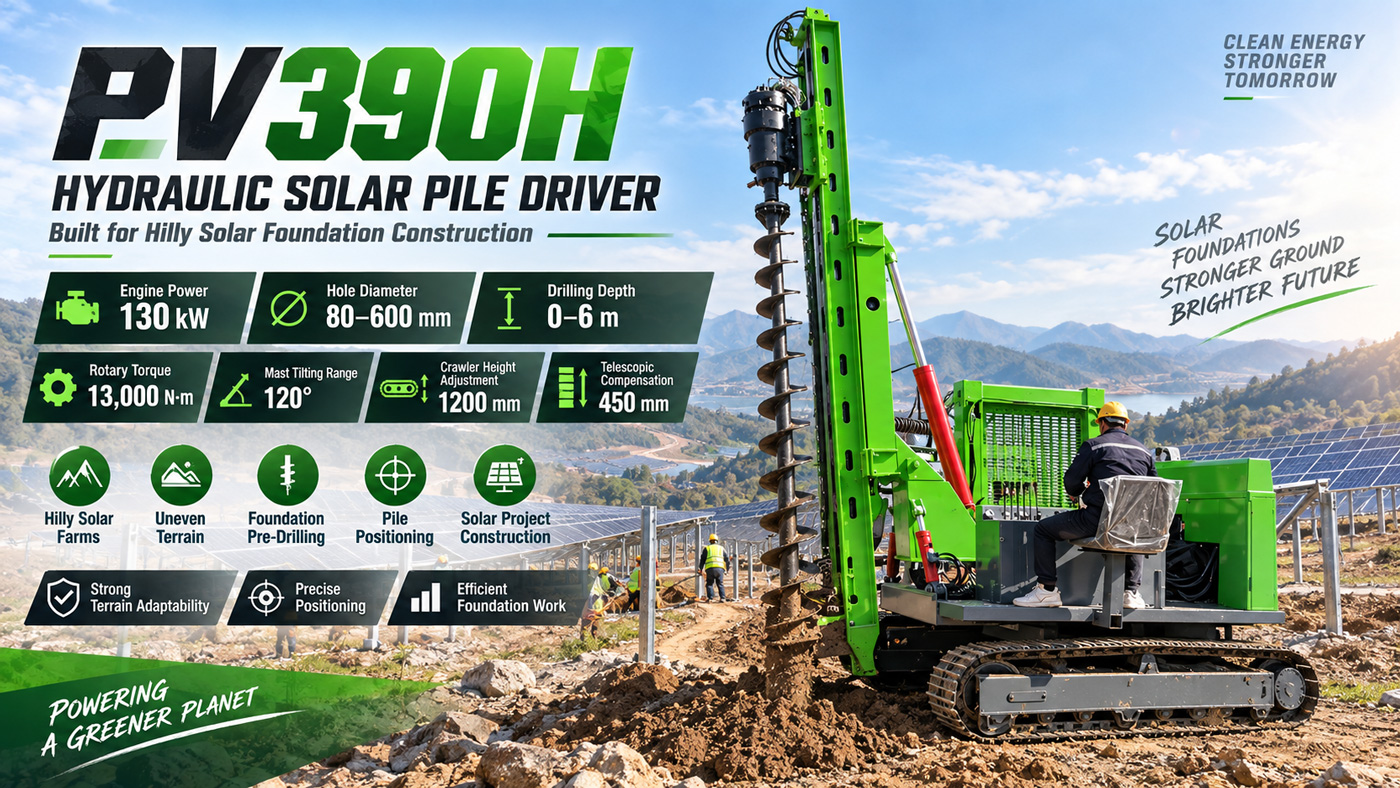

☀️ PV390H Bate-estaca fotovoltaico hidráulico com pernas de alturas diferentes

O PV390H é um bate-estaca fotovoltaico hidráulico sobre lagartas projetado para fundações em projetos fotovoltaicos de montanha, áreas de colinas e terrenos inclinados irregulares. O equipamento possui motor Yuchai de seis cilindros turboalimentado de 130 kW, torque do redutor de 13000 N·m, diâmetro de perfuração 80–600 mm, profundidade de perfuração 0–6 m, além de curso de 1200 mm na altura das lagartas, inclinação do mastro de 120°, braço oscilante esquerdo/direito com dois cilindros hidráulicos e compensação telescópica de 450 mm. Em comparação com bate-estacas fotovoltaicos comuns para terreno plano, ele enfatiza mais o ajuste de atitude em encostas, a transposição de terrenos complexos e o alinhamento rápido da posição da estaca.

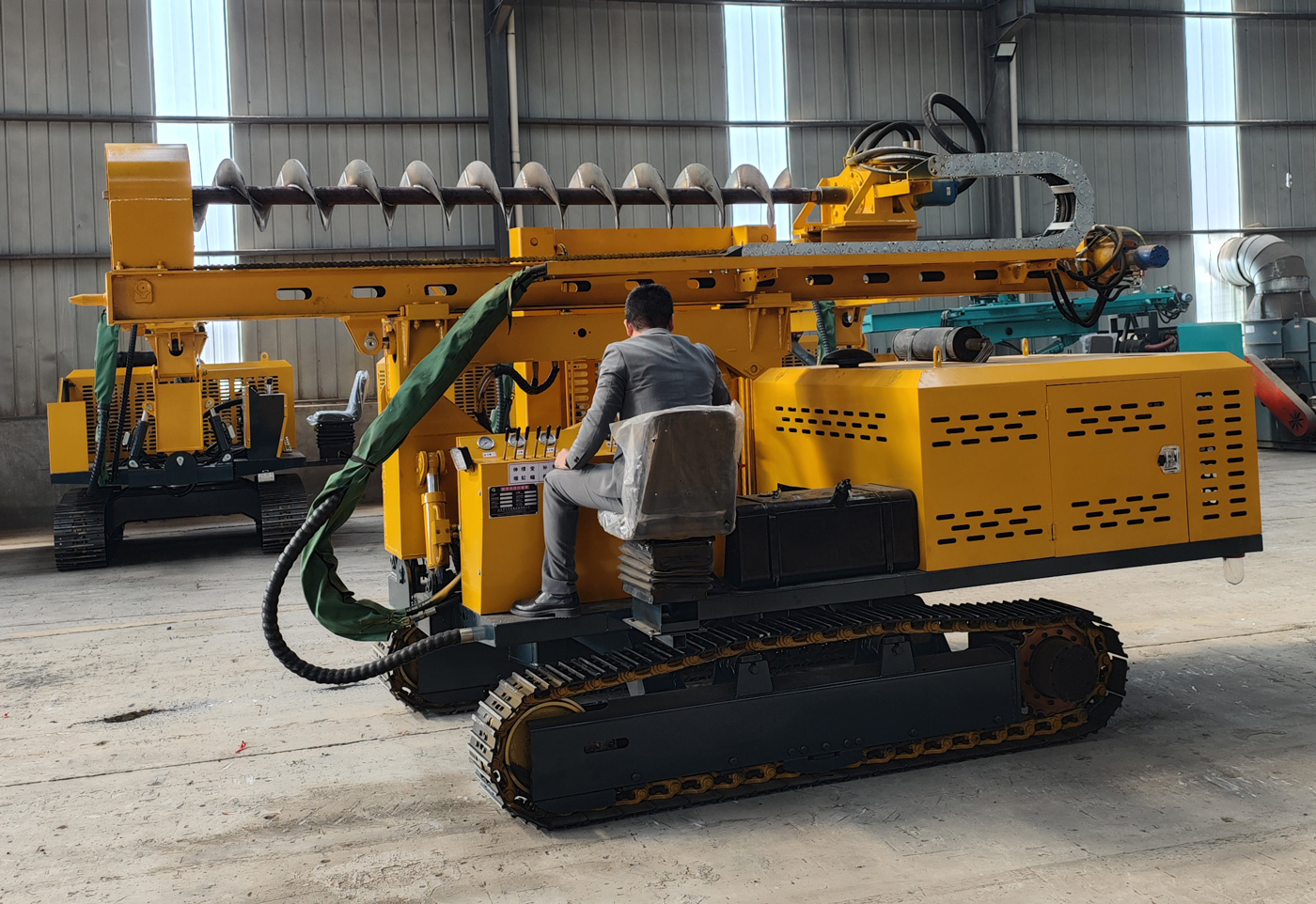

⛰️ A estrutura de pernas de alturas diferentes é a característica mais central do PV390H

Áreas fotovoltaicas de montanha frequentemente apresentam desníveis laterais, superfícies irregulares e ondulações contínuas, e equipamentos sobre lagartas com altura fixa geralmente exigem repetidos nivelamentos do solo. A altura das lagartas do PV390H pode ser ajustada conforme a inclinação, permitindo que o equipamento obtenha uma melhor atitude de trabalho em terrenos irregulares, sendo mais adequado para projetos fotovoltaicos em encostas, colinas e relevos acentuados.

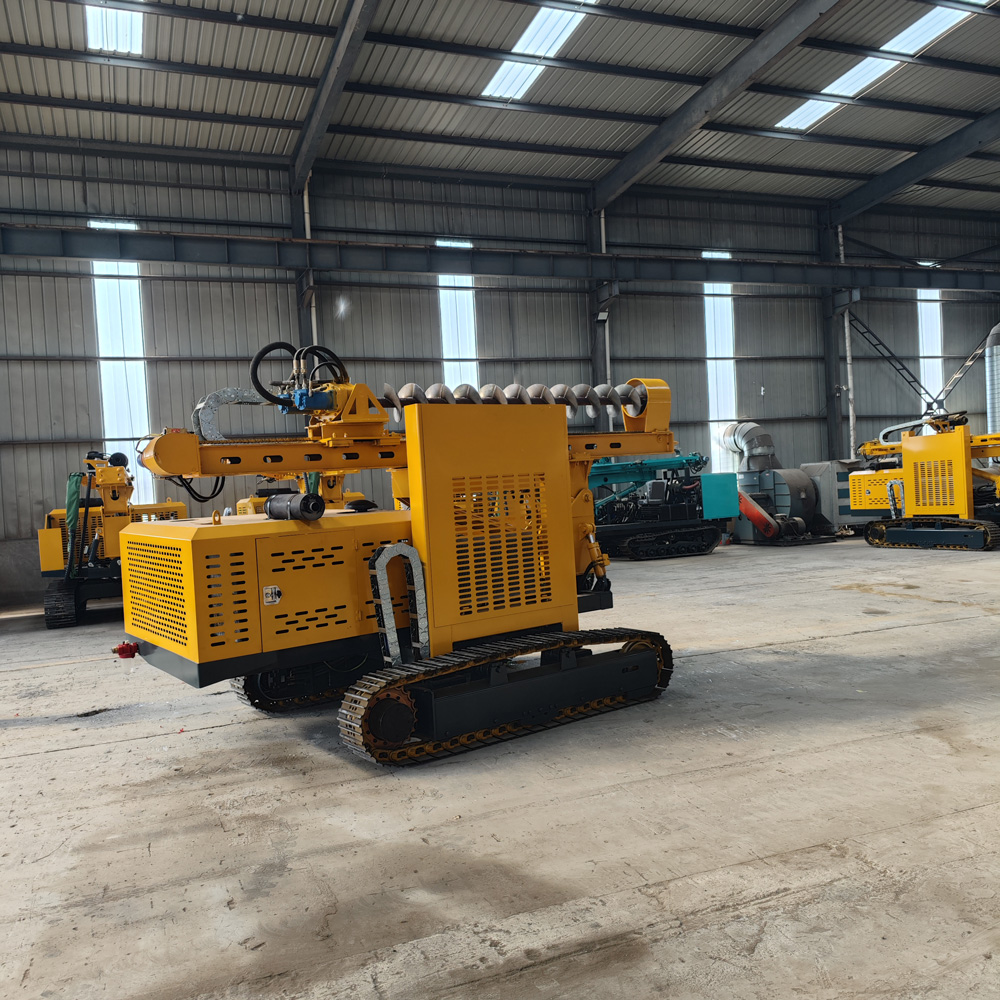

📏 O ajuste de 1200 mm na altura das lagartas melhora a adaptação a encostas

O curso de extensão da altura das lagartas é de 1200 mm, podendo ser usado para lidar com desníveis laterais mais evidentes. Durante a obra, as lagartas de ambos os lados devem ser ajustadas gradualmente conforme a superfície da encosta, para que o equipamento mantenha esforços estáveis. A função de pernas de alturas diferentes pode melhorar a adaptação a encostas, mas não substitui uma plataforma segura de trabalho nem a avaliação de capacidade de suporte do solo.

⚙️ Potência Yuchai de 130 kW e seis cilindros turboalimentados é adequada para operação contínua com alta carga

O equipamento utiliza motor Yuchai de seis cilindros turboalimentado de 130 kW, fornecendo potência para deslocamento sobre lagartas, rotação da haste de perfuração, pressão por corrente, oscilação do mastro e ajuste das pernas de alturas diferentes. Para projetos em montanhas, diâmetros maiores e formações complexas, uma maior reserva de potência favorece a manutenção da capacidade de operação contínua.

🔄 Torque de 13000 N·m é adequado para pré-perfuração de fundações rasas de grande diâmetro

O torque do redutor é de 13000 N·m e a rotação da haste de perfuração é de 100 r/min, cobrindo a faixa de perfuração de 80–600 mm. Diâmetros maiores, solos compactos e condições com fragmentos de rocha exigem maior torque de rotação, mas durante a obra o avanço ainda deve ser ajustado conforme a carga da ferramenta de perfuração e a remoção de detritos, evitando pressão excessiva que cause desvio do furo, travamento da haste ou impacto na ferramenta.

🕳️ Profundidade de perfuração de 0–6 metros atende ao posicionamento de fundações fotovoltaicas

A profundidade máxima de perfuração é de 6 m, adequada para pré-perfuração de suportes fotovoltaicos, abertura de furos para estacas e outras obras de fundação rasa. O valor central do PV390H não é a capacidade de furos profundos, mas sim a execução de alta frequência de posições de estaca, a adaptação a encostas complexas e o alinhamento rápido dos furos, sendo portanto mais adequado para fundações fotovoltaicas do que para perfuração de poços de água.

📐 Diâmetro de 80–600 mm adapta-se a diversos tipos de fundação

O diâmetro de perfuração é de 80–600 mm, podendo-se escolher diferentes ferramentas conforme o projeto da fundação do suporte fotovoltaico, o tipo de estaca e as condições do solo. Diâmetros menores são adequados para abertura convencional de furos, enquanto diâmetros maiores podem ser usados para furos de fundação especiais. O diâmetro final deve seguir os desenhos de projeto e o processo construtivo.

⛓️ Pressão por corrente é adequada para operação de avanço contínuo

O equipamento utiliza pressão por corrente, podendo fornecer força de avanço contínua à ferramenta de perfuração. Ao encontrar seixos, camadas de aterro e rocha muito intemperizada, a velocidade de avanço deve ser controlada conforme a carga de rotação, evitando pressão excessiva que cause salto da broca, desvio do furo ou travamento.

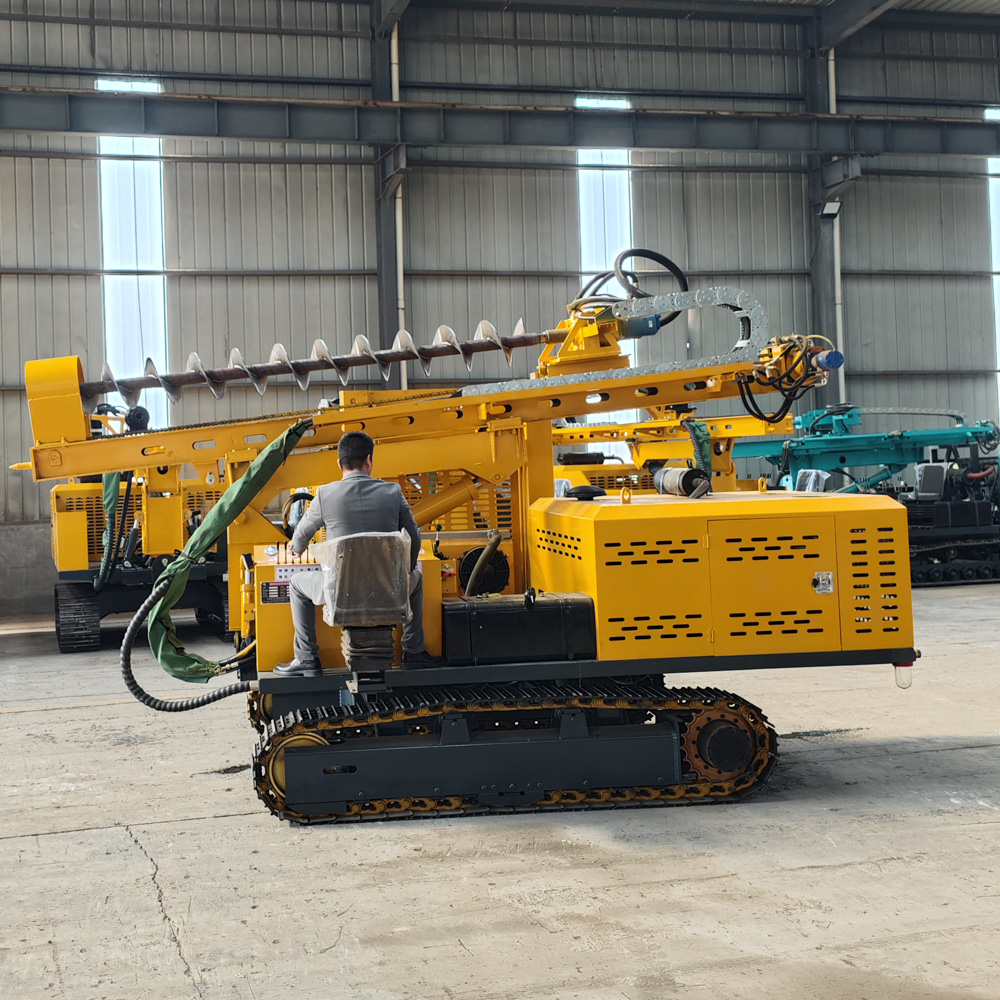

↕️ Inclinação do mastro de 120° é adequada para diferentes encostas e ângulos de estaca

A faixa de inclinação do mastro é de 120°, podendo ajustar a atitude de perfuração conforme o terreno e os requisitos da posição da estaca. Para projetos fotovoltaicos em montanhas e áreas irregulares, uma maior capacidade de ajuste de inclinação pode reduzir o tempo gasto pela máquina inteira procurando repetidamente o ângulo.

↔️ Braço oscilante esquerdo/direito com dois cilindros hidráulicos melhora a eficiência de alinhamento lateral

O mastro utiliza braço oscilante esquerdo/direito com dois cilindros hidráulicos, permitindo ajuste lateral fino após a estabilização do chassi. Para usinas fotovoltaicas em matriz, o ajuste lateral pode reduzir pequenos deslocamentos frequentes do chassi, aumentando a eficiência da execução contínua de posições de estaca.

📍 Compensação telescópica de 450 mm facilita o posicionamento preciso para frente e para trás

O equipamento possui compensação telescópica de 450 mm, podendo ser usada para ajustes finos no sentido longitudinal do mecanismo de trabalho da perfuratriz. A combinação de pernas de alturas diferentes, braço oscilante do mastro, inclinação e compensação telescópica torna o equipamento mais adequado para obras de fundação fotovoltaica com posições de estaca densas e variações frequentes de desnível do solo.

🚜 Sapatas de lagarta de 300 mm são adequadas para montanhas e terrenos não pavimentados

A largura das sapatas de lagarta é de 300 mm, podendo ser usada em estradas de terra, gramados, terrenos com cascalho e encostas comuns. O chassi sobre lagartas é mais adequado do que equipamentos sobre rodas para deslocamentos curtos dentro de áreas fotovoltaicas, mas em encostas úmidas e escorregadias, solos moles e áreas com grande inclinação transversal ainda se deve reduzir a velocidade e observar o risco de tombamento lateral.

🧗 Pode ser equipado com guincho para auxílio em encostas mais íngremes

O material original indica que, com a adição de guincho, pode ser usado em condições de encostas mais íngremes. O guincho pode fornecer tração auxiliar para o deslocamento do equipamento em encostas especiais, mas antes do uso devem ser confirmados o ponto de ancoragem, o cabo de aço e a direção de tração, e o guincho não pode substituir estradas de acesso necessárias nem plataformas seguras.

🌱 Camadas de solo e solo loess

Camadas de solo e loess geralmente são mais adequadas para perfuração de fundações fotovoltaicas, mas seu teor de umidade e compacidade afetam a estabilidade das paredes do furo. O loess em encostas pode apresentar redução de aderência e risco de deslizamento do equipamento após a chuva, portanto deve-se observar tanto a qualidade do furo quanto o estado de contato das lagartas com o solo.

🟤 Camadas de argila exigem atenção à aderência na broca e à remoção de detritos

Argila de alta plasticidade adere facilmente à broca, causando empastamento e remoção deficiente de detritos. Durante a obra, a rotação e o avanço devem ser ajustados conforme a carga da broca, e a haste deve ser levantada prontamente para limpar a ferramenta, mantendo o corte eficaz.

🪨 Areia com seixos e camadas de cobertura mista

Areia com seixos, cascalho e camadas de cobertura mista apresentam grande variação no tamanho das partículas, podendo causar salto da broca, desvio do furo e bloqueios localizados. Durante a obra, a ferramenta deve ser escolhida conforme o tamanho das partículas, a compacidade e a umidade, mantendo avanço estável.

♻️ Camadas de aterro com resíduos exigem prevenção de corpos estranhos e vazios

Camadas de aterro com resíduos podem conter tijolos, blocos de concreto, vergalhões, madeira e vazios, com baixa uniformidade. Se durante a perfuração ocorrerem impactos anormais, travamento de rotação ou perda súbita de pressão, deve-se parar e inspecionar imediatamente, evitando danos à ferramenta de perfuração e ao redutor.

💥 Após troca para ferramenta de impacto, pode ser usado em rocha muito intemperizada e camadas rochosas

O material original afirma claramente que, após a troca para ferramenta de impacto, pode ser usado em rocha muito intemperizada e camadas rochosas. Para projetos em rocha, a ferramenta deve ser escolhida conforme a dureza, o grau de integridade e o diâmetro alvo. Como o material não fornece modelo de martelo de impacto nem energia de impacto, este texto não faz promessas adicionais sobre eficiência específica em rocha dura.

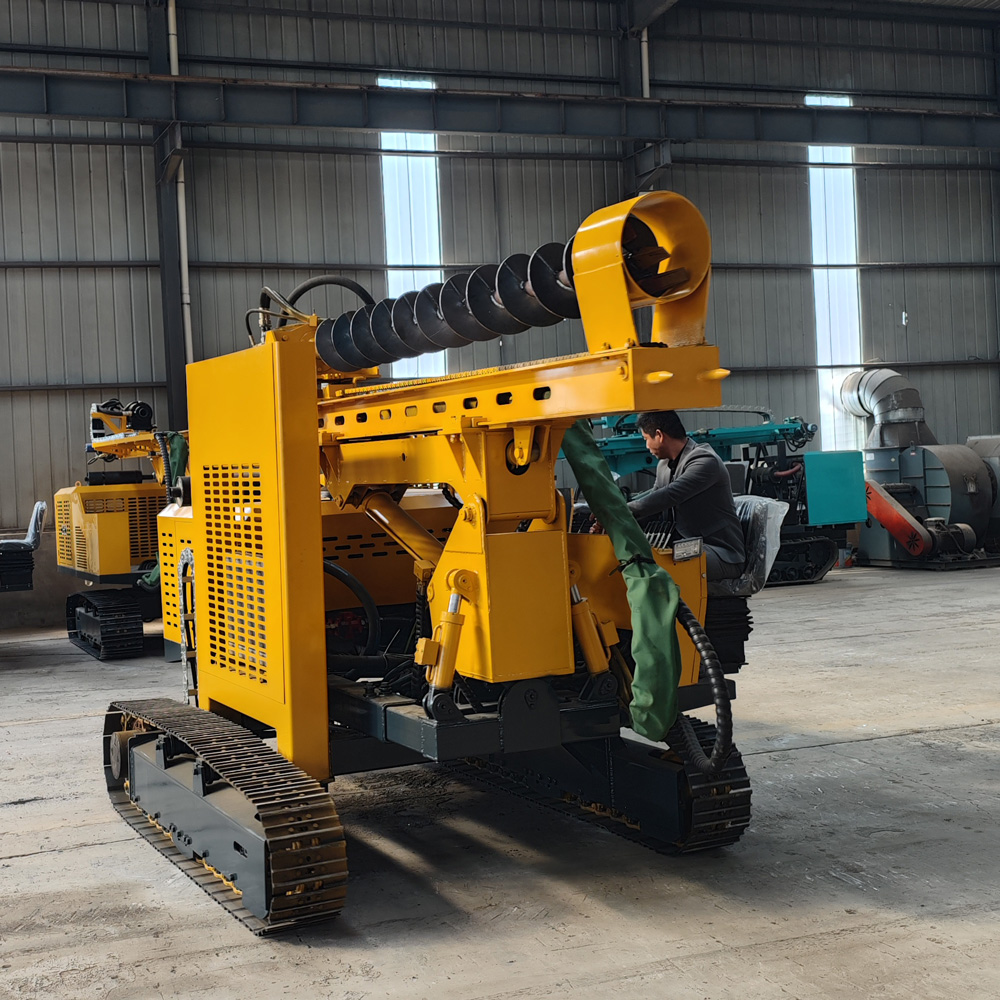

☀️ Fotovoltaica em montanhas é a aplicação principal do PV390H

Projetos fotovoltaicos em montanhas geralmente apresentam grandes variações de inclinação, desníveis evidentes entre posições de estaca e condições regulares de estradas de acesso. As lagartas com pernas de alturas diferentes, a inclinação do mastro de 120°, o braço oscilante esquerdo/direito com dois cilindros hidráulicos e a compensação telescópica de 450 mm do PV390H resolvem principalmente “como posicionar de forma estável em encostas e completar o alinhamento da posição da estaca”.

🌄 Obras em colinas e terrenos com ondulações contínuas

Embora as áreas fotovoltaicas de colinas não tenham necessariamente inclinações locais muito grandes, os desníveis laterais e as ondulações do solo entre posições de estaca são frequentes. O ajuste das pernas de alturas diferentes pode reduzir a necessidade de nivelamento com escavadeira ou aterro manual em cada posição, aumentando o ritmo de execução contínua da usina.

☀️ Usinas fotovoltaicas centralizadas em terreno plano

Mesmo em grandes projetos fotovoltaicos de solo relativamente plano, o PV390H também pode executar pré-perfuração e abertura de furos para fundações de suportes. A maior potência e a capacidade de ajuste multidirecional são adequadas para usinas com muitas posições de estaca, prazo apertado e variações geológicas frequentes.

⚠️ Obras em encostas exigem atenção especial ao centro de gravidade e ao contato das lagartas

Ao usar a função de pernas de alturas diferentes, deve-se evitar ajuste excessivo em um só lado que desloque o centro de gravidade da máquina; obras em inclinação transversal exigem ainda mais cautela; antes de ajustar a altura das lagartas, deve-se garantir que o equipamento esteja em baixa velocidade ou parado e observar pessoas e obstáculos ao redor. Nenhuma capacidade de inclinação substitui a avaliação de segurança no local.

📌 Observações sobre modelo e parâmetros

O nome do material original é “Bate-estaca fotovoltaico hidráulico com pernas de alturas diferentes”. Para manter consistência com as séries PV390 e PV390R, esta versão foi denominada PV390H, em que H distingue a versão com pernas de alturas diferentes/altura das lagartas ajustável. Os parâmetros técnicos são mantidos conforme o material original, sem alterar valores como motor, diâmetro, profundidade, torque e dimensões de ajuste.

Como as condições geológicas reais, a inclinação, a forma da ferramenta de perfuração, o tipo de estaca, o diâmetro e o modo de operação variam, a eficiência final de perfuração, a qualidade do furo, a capacidade de transposição do equipamento e o efeito de estaqueamento devem ser determinados pelas condições do local e pelo projeto de fundação.
