CR1000P

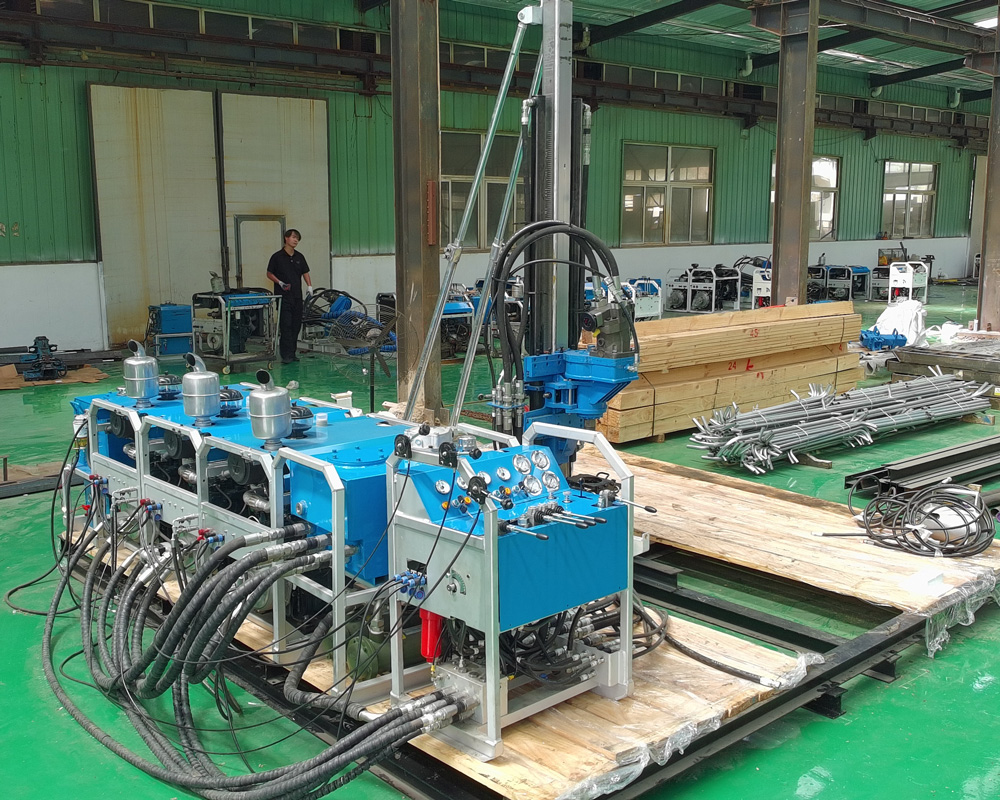

⛏️ CR1000P Sonda de perfuração de testemunho totalmente hidráulica, portátil e modular, para 1000 metros

A CR1000P não é destinada a projetos de furos rasos comuns, mas sim a cenários de exploração profunda onde "é necessária capacidade de extração de testemunhos de 1000 metros, mas grandes máquinas inteiras dificilmente chegam ao local do furo". A estrutura modular divide os principais sistemas para transporte e os combina no local, permitindo que áreas montanhosas, florestas e minas remotas com acesso limitado realizem perfuração de testemunhos em profundidade.

🧭 Capacidade de furos profundos de 1000 metros para rastreamento de corpos minerais em profundidade

Este modelo tem profundidade de referência de 1150 m em BQ, 1000 m em NQ e 550 m em HQ. Para projetos onde corpos minerais foram descobertos em profundidades rasas e intermediárias, e é necessário avaliar a extensão em profundidade, a continuidade da mineralização e o potencial de recursos, a CR1000P pode realizar tarefas de controle em níveis mais profundos.

🥇 Verificação de ouro profundo e corpos minerais ocultos

O ouro profundo geralmente requer a travessia de múltiplas rochas encaixantes, zonas de falha e zonas de alteração antes de atingir a zona mineralizada alvo. Testemunhos contínuos ajudam a determinar relações de controle estrutural, afinamento e reaparecimento de corpos minerais, mudanças na alteração em profundidade e se os teores de alto grau persistem, fornecendo amostras diretas para estimativa de recursos.

🟠 Controle de furos profundos em sistemas de cobre e grandes sistemas de alteração

Sistemas de pórfiro de cobre, cobre-ouro e polimetálicos geralmente têm grande extensão espacial. Através de furos profundos em ângulos de 45°–90°, é possível controlar o corpo alvo em múltiplas direções a partir de plataformas montanhosas limitadas. Os registros de testemunho podem ser usados em conjunto com geofísica, geoquímica e modelos geológicos 3D para aumentar a confiabilidade da interpretação em profundidade.

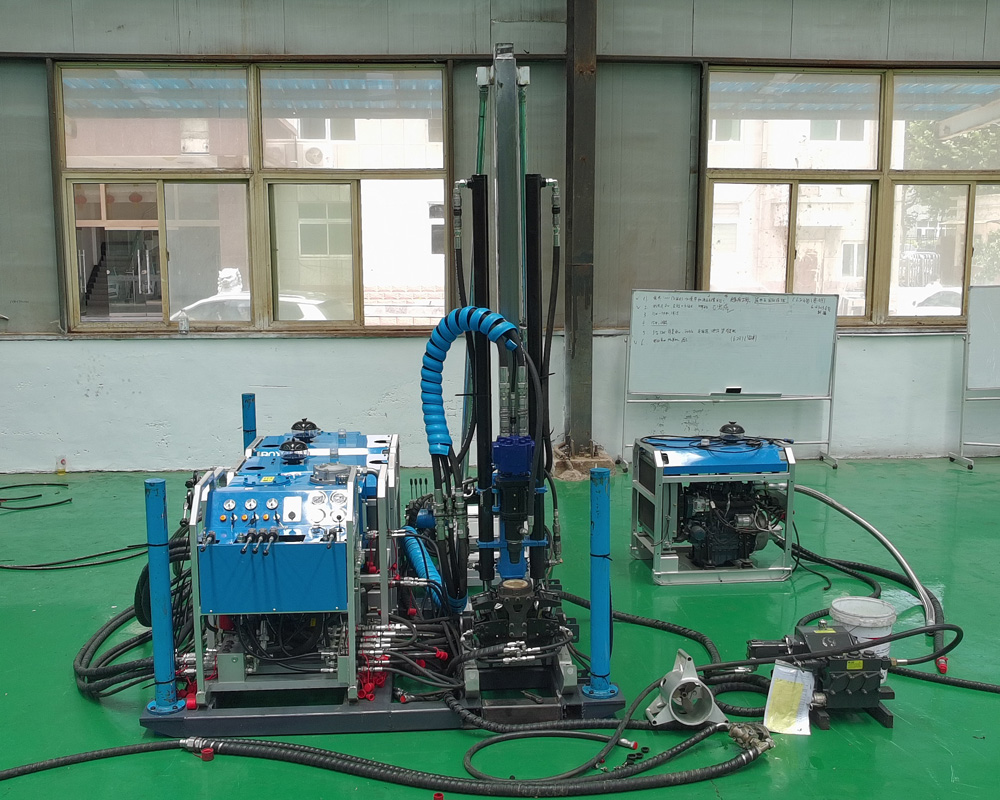

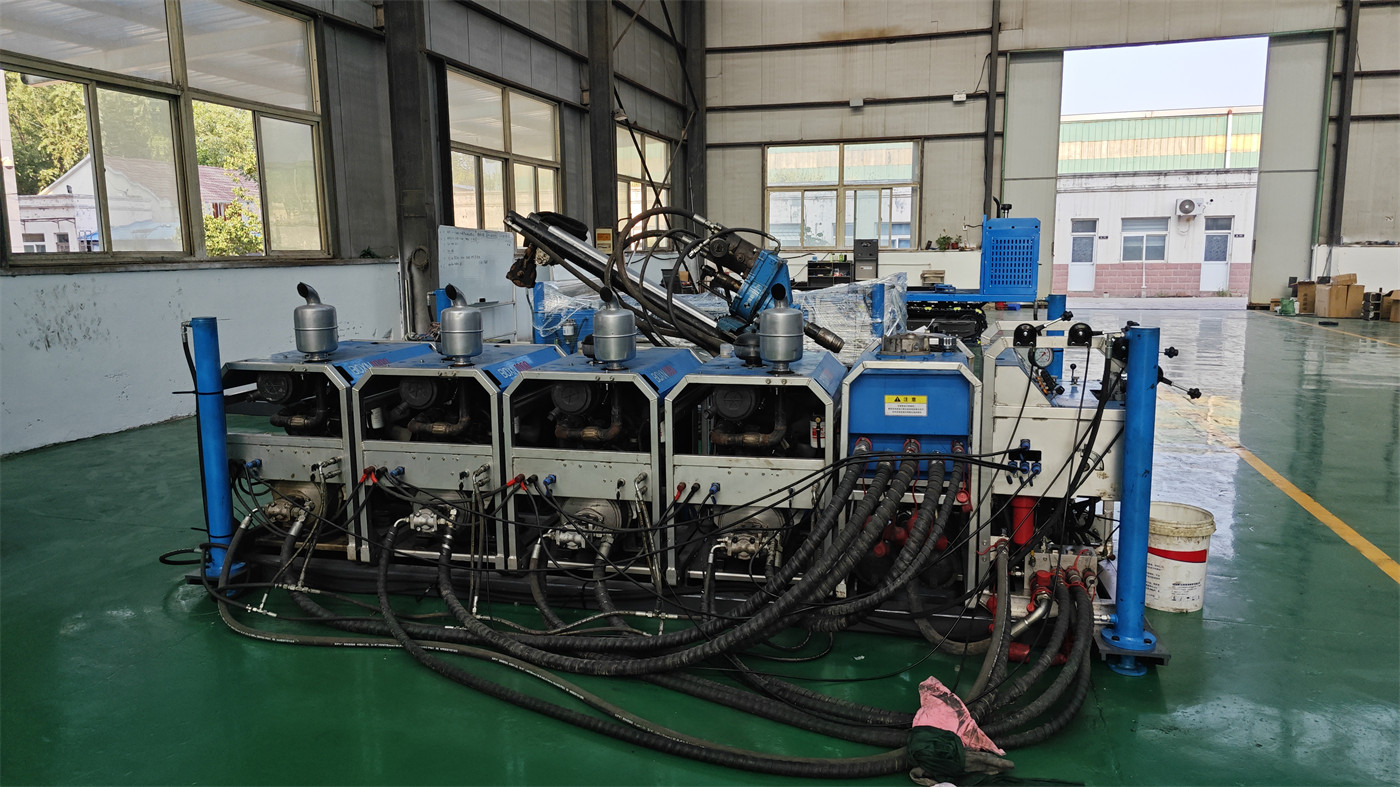

🚧 Transporte modular reduz a dependência de estradas grandes para projetos de furos profundos

Equipamentos de furos profundos são pesados e exigem muitos suprimentos. Se for necessário transportar uma máquina inteira diretamente até a boca do furo, os custos de construção de estradas podem ser altos. A CR1000P permite que os sistemas de potência, hidráulico, de lama e de operação sejam transportados separadamente, permitindo que o equipamento chegue ao local por rotas mais estreitas. Antes da operação, deve-se planejar o transporte manual, mecânico ou por guindaste com base no peso dos módulos.

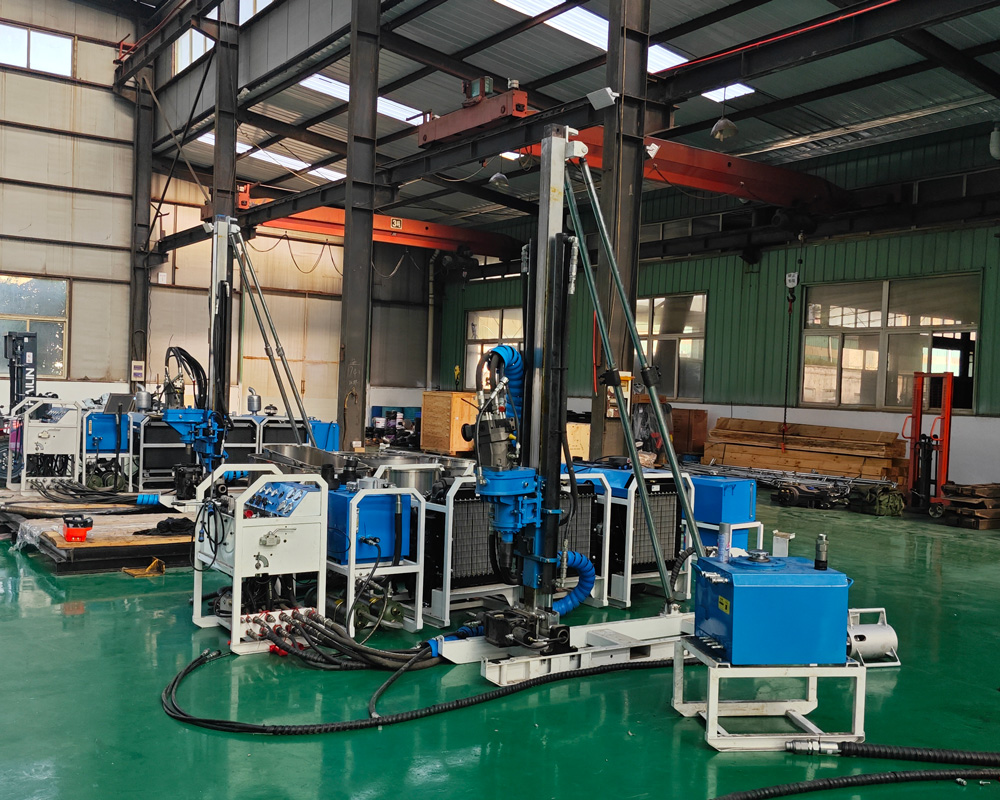

🔄 Cabeçote de potência de 1100 N·m adapta-se às mudanças de carga com o aumento da profundidade

O cabeçote de potência tem torque máximo de 1100 N·m e velocidade máxima de 1250 rpm. Com o aumento da profundidade, o peso da haste, o atrito da parede do furo e o desvio do furo tornam-se mais significativos. Os operadores devem ajustar a pressão de perfuração, a rotação e o fluido de circulação conforme as mudanças no torque e na resistência à extração, evitando perfuração forçada contínua em condições anormais.

💪 Capacidade de extração de 130 kN requer boas práticas de perfuração

A CR1000P tem força de avanço de 67 kN e capacidade de extração de 130 kN. Em perfuração profunda, uma capacidade de extração suficiente melhora a capacidade de manuseio de hastes e ferramentas, mas a chave para reduzir acidentes no furo é controlar o desvio, manter a circulação, reduzir o estreitamento e tratar prontamente seções instáveis.

🧵 Capacidade de cabo de 1200 metros para içamento de tubo interno de longa distância

O sistema de guincho usa cabo de aço de 6 mm, com capacidade de 1200 m, força de içamento de 14,5 kN no tambor vazio e 6,9 kN no tambor cheio, e velocidade de içamento de 116 m/min. Em testemunhagem com cabo de aço em furos profundos, deve-se verificar a fadiga do cabo, a fixação da extremidade e o enrolamento para evitar anormalidades durante o içamento de longa distância.

🛢️ Bomba principal de 200 L/min suporta perfuração hidráulica de longa duração

A bomba principal do sistema hidráulico tem vazão de 200 L/min e pressão de 25 MPa, com tanque principal de 200 L. Para operações de furos profundos de longo prazo, a contaminação do óleo hidráulico, o entupimento dos filtros e o aumento da temperatura do sistema afetam gradualmente a estabilidade das operações. Portanto, deve-se estabelecer um cronograma regular de troca de óleo, filtragem e limpeza do radiador.

💧 A circulação de lama determina a remoção de detritos e a condição da parede do furo em profundidade

A vazão de lama é de 100 L/min e a pressão de 7 MPa. Com o aumento da profundidade, a distância de transporte dos detritos é maior e a resistência à circulação é maior. Em zonas de perda de circulação, fraturas aquíferas e zonas de falha em profundidade, o sistema de lama deve ser ajustado com base no retorno de água, pressão da bomba e condição do testemunho, em vez de apenas aumentar a pressão da bomba.

⚡ Potência a diesel e elétrica para diferentes condições do projeto

A potência do motor a diesel deve ser ≥132 kW, ou pode ser usada uma configuração de motor elétrico de 30 kW × 3. Projetos em áreas remotas sem rede elétrica geralmente escolhem potência a diesel; plataformas de mina com fornecimento estável de eletricidade podem avaliar a opção elétrica com base nos custos de energia, recursos de manutenção e requisitos ambientais.

🌍 Aplicações típicas

A CR1000P é adequada para exploração profunda de ouro, cobre, lítio, níquel, chumbo-zinco e metais polimetálicos, bem como para prospecção em áreas periféricas de minas, verificação profunda de anomalias prioritárias, investigação estrutural e perfuração para atualização de recursos. Ela enfatiza informações contínuas de testemunho e evidências geológicas profundas, em vez de simplesmente criar furos rapidamente.

🪨 Pontos-chave para lidar com formações complexas em furos profundos

Em rochas duras intactas, deve-se manter o corte normal da broca; em seções altamente intemperizadas, deve-se evitar a instabilidade da parede do furo; em zonas de falha e fratura, deve-se encurtar as manobras e reduzir o impacto mecânico; em seções com perda de circulação e aquíferas, deve-se gerenciar o fluido de perfuração. Em furos profundos, qualquer mudança contínua no retorno de água, torque e resistência à extração deve ser registrada e analisada prontamente.

⚠️ Preparação e gerenciamento de campo para perfuração profunda

Antes do início, devem ser preparados hastes, tubos de testemunho, brocas, cabos de aço e materiais de lama suficientes; em áreas montanhosas, deve-se planejar o fornecimento de combustível, eletricidade, água e peças de reposição; após a montagem do equipamento, verificar cada conexão hidráulica, o amperímetro e o cabeçote de potência. Para projetos remotos, a manutenção preventiva é mais importante do que esperar por peças após uma falha.

Devido a diferenças nas condições geológicas reais, ferramentas de fundo, ângulos de perfuração e métodos operacionais, a eficiência final de perfuração, a profundidade e a recuperação de testemunhos devem ser baseadas nas condições do local.

📊 Principais parâmetros técnicos
