CR1200P

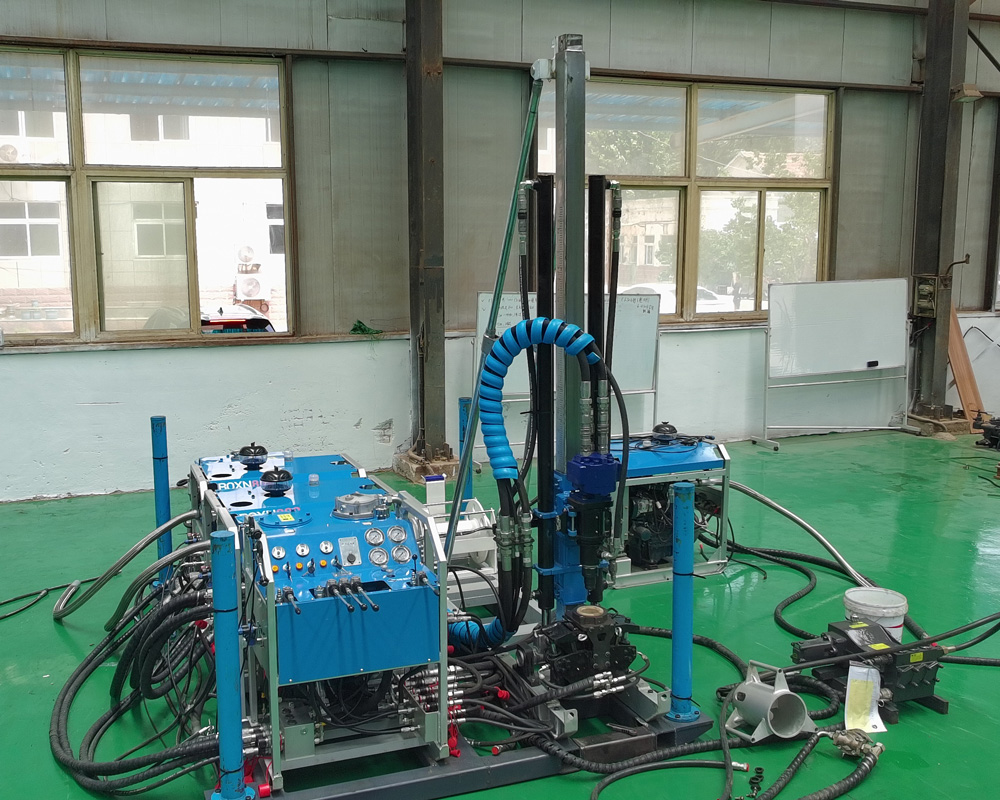

⛏️ Sonda de testemunhos hidráulica totalmente portátil e dividida CR1200P para 1200 metros

A CR1200P atende principalmente a tarefas de exploração profunda em áreas montanhosas, florestas e minas remotas. Ela combina capacidade de extração de testemunhos de 1200 metros com transporte dividido, sendo adequada para projetos onde o corpo de minério já foi preliminarmente controlado, mas os recursos profundos ainda precisam de verificação, e onde grandes sondas de esteira não conseguem acessar o local devido às condições das estradas.

🌐 A capacidade de 1200 metros é mais voltada para o controle de recursos profundos

Profundidade de referência BQ: 1500 m, NQ: 1200 m, HQ: 700 m. Comparada a equipamentos de 600 e 800 metros, a CR1200P é mais adequada para extensão profunda do corpo de minério, expansão periférica e furos para atualização de recursos, podendo ser usada para verificar a segunda zona de mineralização, estruturas profundas ou anomalias mais profundas.

🥇 Exploração de ouro profundo e recursos de reposição em minas existentes

Ao buscar recursos de reposição, minas em operação frequentemente precisam planejar furos profundos a partir da periferia da área de extração ou de plataformas montanhosas. A CR1200P pode perfurar em ângulos de 45° a 90°, usando testemunhos de furos profundos para determinar se o corpo de minério continua em profundidade, fornecendo base geológica para expansão, aumento de reservas e planejamento profundo.

🟠 Verificação profunda de grandes depósitos de cobre e sistemas polimetálicos

Grandes depósitos de cobre e polimetálicos frequentemente apresentam cobertura espessa, alteração complexa e múltiplas fases tectônicas. Furos de 1200 metros podem atravessar uma faixa vertical maior, e a obtenção de testemunhos contínuos permite analisar o centro de mineralização, contatos de rochas, zoneamento de alteração e relações de controle por falhas.

🏔️ Estrutura dividida reduz as barreiras de acesso para projetos remotos

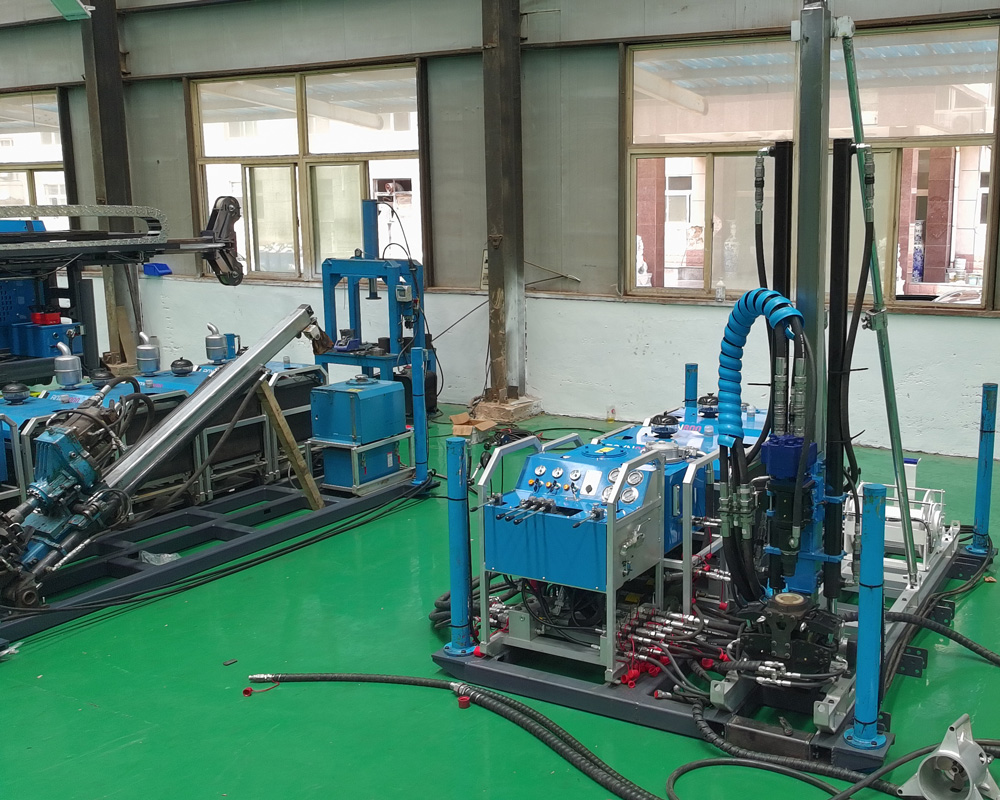

Sondas de furos profundos geralmente possuem sistemas de potência e hidráulicos maiores; se transportadas como uma unidade inteira, exigem condições rigorosas de estrada e guindaste. A CR1200P é dividida em vários módulos funcionais, que podem ser transportados em lotes conforme a capacidade de transporte do local. O planejamento da operação deve incluir antecipadamente declives, pontos de içamento, abastecimento de água, energia e reposição de peças.

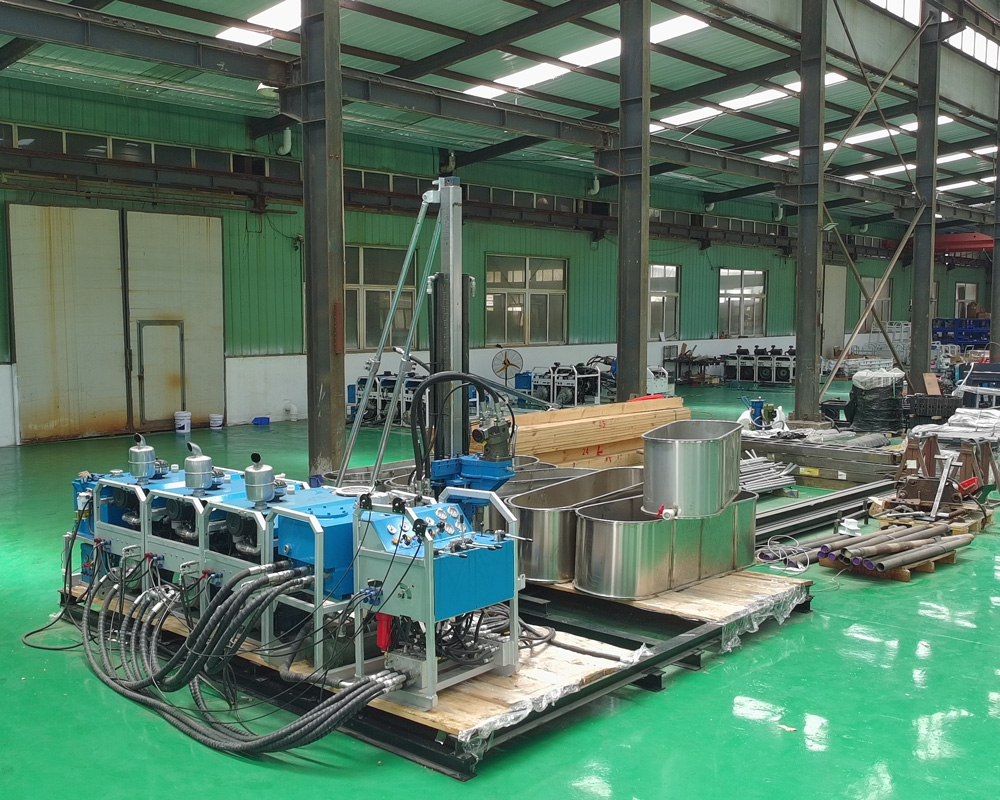

🔄 Torque de 1360 N·m e faixa de rotação de 1500 rpm

A cabeça de rotação usa motor de pistão axial de deslocamento variável e transmissão por engrenagens, com torque máximo de 1360 N·m, rotação máxima de 1500 rpm, e suporta oscilação ou deslocamento lateral. As necessidades de rotação e torque variam significativamente em diferentes estágios de furos profundos; o operador deve ajustar dinamicamente com base na litologia, diâmetro do furo e carga da coluna de perfuração.

💪 Força de extração de 130 kN não substitui um bom gerenciamento do furo

A CR1200P tem força de avanço de 67 kN e força de extração de 130 kN. Para furos de 1200 metros, controlar a inclinação, manter a estabilidade das paredes e reduzir o atrito da coluna é mais importante do que simplesmente aumentar a força de extração. Se a resistência à extração aumentar continuamente, deve-se realizar circulação, inspeção ou tratamento das paredes do furo imediatamente.

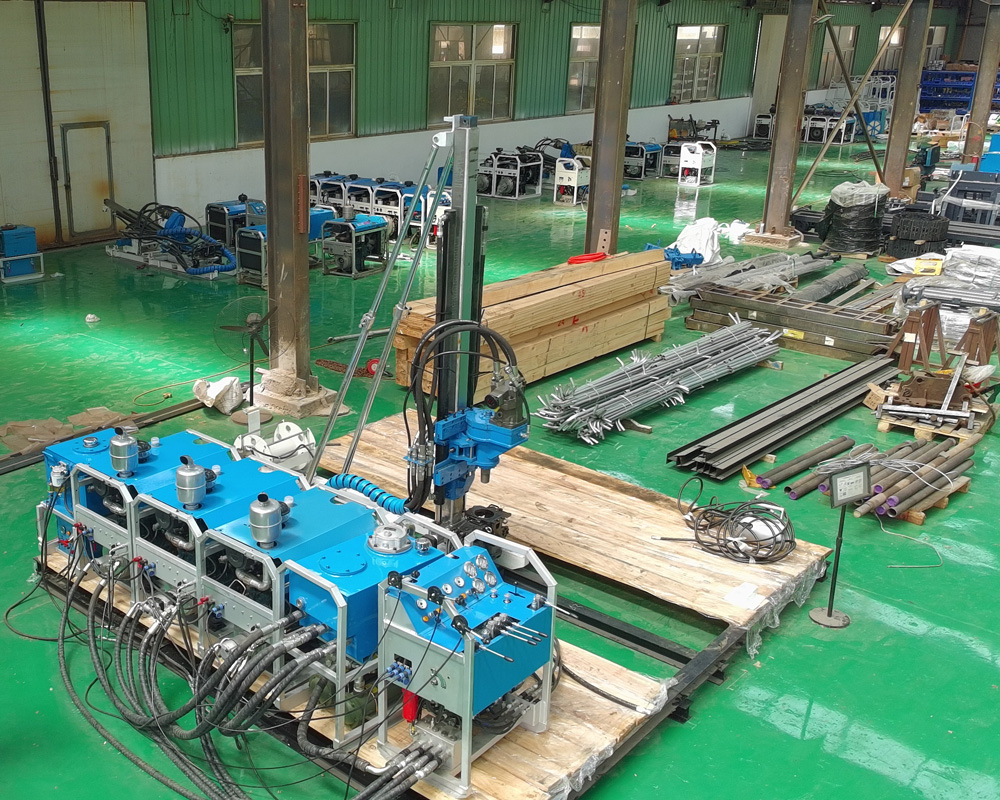

🧵 Capacidade de cabo de 1400 metros adequada para extração contínua de testemunhos em furos profundos

A capacidade do tambor é de 1400 m, usando cabo de aço de 6 mm, com velocidade de içamento de 116 m/min. Em furos profundos, a distância de içamento do tubo interno é longa e o cabo de aço é usado com frequência; portanto, deve-se estabelecer registros de inspeção e substituição, verificando periodicamente fios quebrados, desgaste, marcas de pressão e conexões da extremidade do cabo.

🛢️ Bomba principal de 250 L/min suporta sistema hidráulico de alta carga

A bomba principal tem vazão de 250 L/min, pressão de 25 MPa, tanque principal de 250 L, e controle manual com piloto. A maior vazão hidráulica favorece a operação contínua em furos profundos, mas também exige maior atenção à filtragem do óleo hidráulico, controle de temperatura e manutenção das mangueiras de alta pressão.

💧 Vazão de lama de 150 L/min adequada para furos mais longos

A bomba de lama tem vazão de 150 L/min e pressão de 7 MPa. Em furos profundos, a distância de transporte dos detritos é longa, e a lama também atua no resfriamento, lubrificação e estabilização das paredes. Em caso de perda de circulação, fraturas aquíferas ou zonas de esmagamento, o desempenho da lama deve ser ajustado prontamente com base nas mudanças no retorno e na pressão da bomba.

⚡ Potência diesel de 147 kW e opção elétrica

A potência do motor diesel deve ser ≥147 kW, podendo também usar combinação de 30 kW × 4 motores elétricos. Projetos remotos em campo priorizam potência independente e suprimento de combustível; plataformas fixas em minas com fonte de energia estável podem optar pela configuração elétrica com base em custos de energia e manutenção.

🪨 Falhas profundas, zonas de esmagamento e camadas de perda de circulação

Ao entrar em zonas de falha em furos profundos, podem ocorrer testemunhos fraturados, pressão anormal da bomba, redução do retorno ou desmoronamento das paredes. Nesses casos, deve-se reduzir o impacto mecânico, encurtar os avanços e tratar imediatamente as anormalidades de circulação. Em perdas severas, é necessário combinar revestimento, vedação ou estabilização segmentada, sem buscar cegamente o avanço.

🌍 Aplicações típicas

A CR1200P pode ser usada para exploração profunda de ouro, cobre, lítio, níquel, ferro, chumbo-zinco e depósitos polimetálicos, bem como para levantamentos geológicos profundos, verificação estrutural, expansão periférica de minas e projetos de atualização de recursos em áreas remotas.

🛡️ Gerenciamento de peças de reposição é ainda mais importante em projetos remotos de furos profundos

Em minas remotas, o custo de espera por peças após uma parada é alto. O local deve ter em estoque vedações comuns, filtros, conexões rápidas, peças de desgaste do cabo de aço, ferramentas de perfuração e materiais de lama, além de estabelecer um plano de manutenção periódica para os sistemas de potência, hidráulico, guincho e grampo.

⚠️ Considerações para perfuração de furos profundos

Antes de iniciar a perfuração, confirme a estabilidade da plataforma, a direção do furo, o estoque de hastes, o abastecimento de água e energia; após a montagem dos módulos, verifique item por item as conexões hidráulicas e mecânicas; em fases profundas, registre continuamente torque, pressão da bomba, retorno e resistência à extração, tratando imediatamente qualquer anormalidade de tendência.

Devido a diferenças nas condições geológicas reais, ferramentas de fundo, ângulo do furo e métodos de operação, a eficiência final de perfuração, profundidade e recuperação de testemunhos devem ser baseadas nas condições do local.

📊 Principais parâmetros técnicos
