CR600P

⛏️ Sonda de perfuração rotativa hidráulica portátil modular CR600P de 600 m

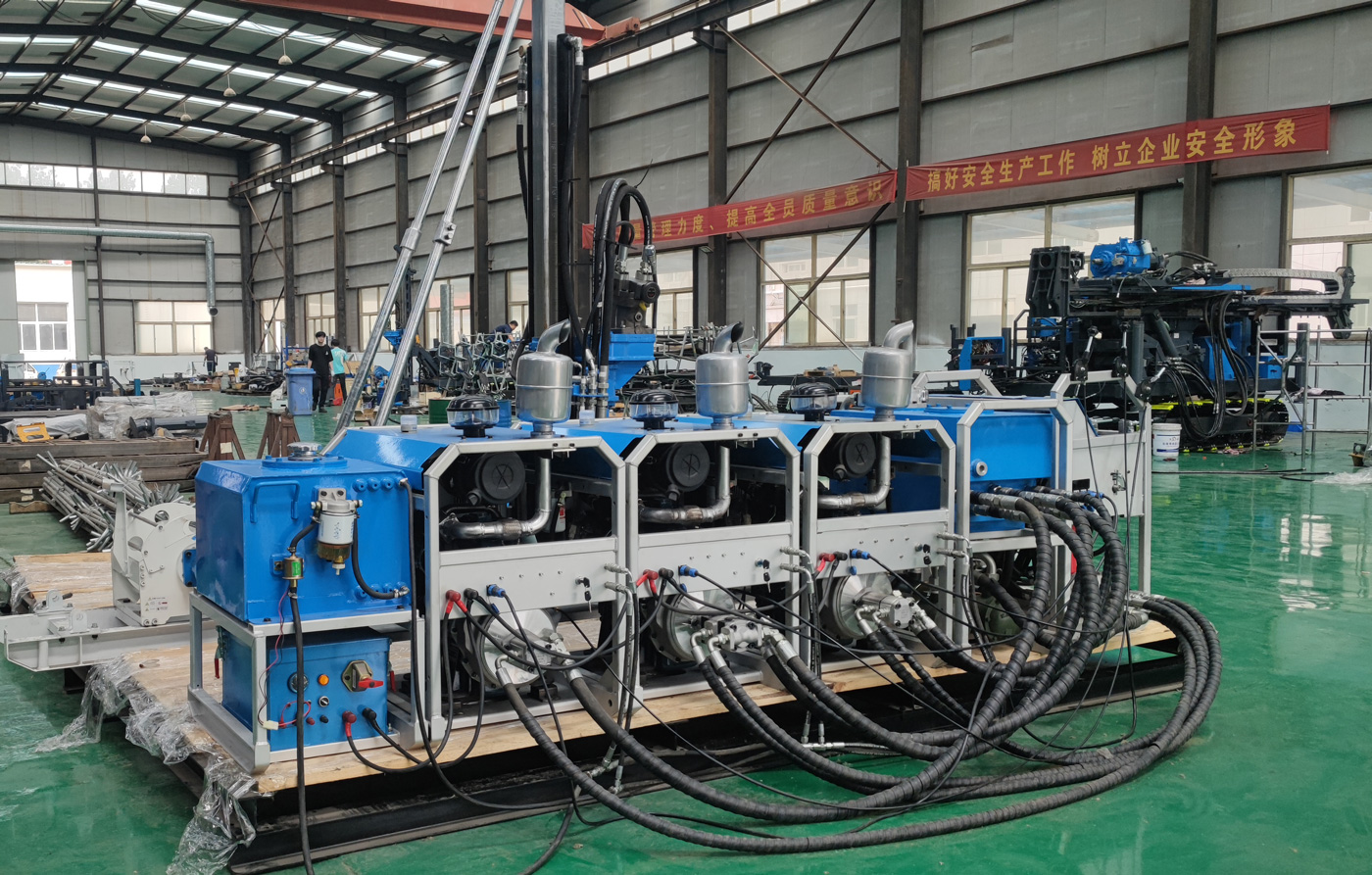

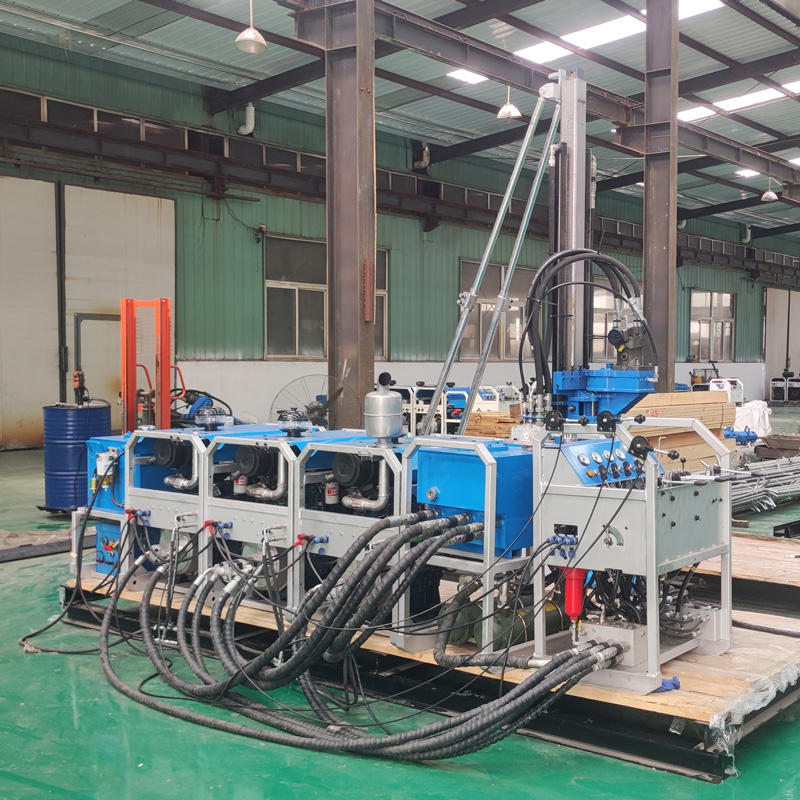

A CR600P é uma sonda de perfuração rotativa hidráulica portátil modular projetada para áreas montanhosas, florestais e minas sem acesso rodoviário. O equipamento divide os mecanismos de potência, hidráulica, operação, lama e perfuração em várias unidades funcionais que podem ser transportadas de forma independente, garantindo capacidade de extração de testemunhos de 600 m e reduzindo a dificuldade de transporte de cada módulo, sendo adequada para locais de perfuração que são difíceis de alcançar com grandes sondas de esteira integradas.

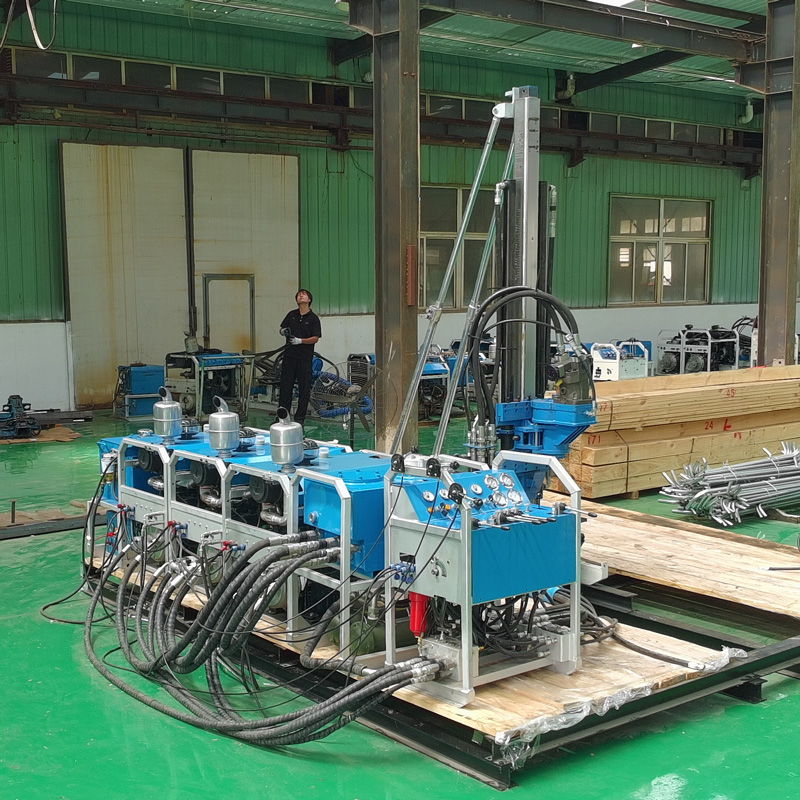

🏔️ Ambientes montanhosos sem estradas são o principal cenário de aplicação deste equipamento

Os locais de perfuração geológica frequentemente estão distribuídos em encostas, vales, áreas florestais e plataformas temporárias, e muitos não possuem estradas de acesso completas. A CR600P adota uma estrutura modular dividida, permitindo o transporte em lotes até perto do furo de acordo com as condições do local, antes da montagem. Para projetos que precisam reduzir a construção de estradas e a dependência de veículos grandes, essa estrutura é mais flexível do que equipamentos integrados.

⏱️ Montagem e desmontagem rápidas facilitam a perfuração contínua em múltiplos furos

A estrutura do equipamento é otimizada para desmontagem, montagem e transporte no local, e a documentação indica que a montagem pode ser concluída em cerca de 30 minutos no mínimo. O tempo real necessário será influenciado pela distância de transporte, condições do local, nível de habilidade da equipe e equipamentos auxiliares, mas para projetos com furos de prospecção dispersos, a montagem e desmontagem rápidas podem reduzir significativamente o trabalho auxiliar durante a troca de furos.

🎯 Capacidade de 600 m adequada para prospecção, fases iniciais de exploração detalhada e validação de corpos de minério

A CR600P tem profundidade de referência de 760 m em BQ, 600 m em NQ e 280 m em HQ. É mais adequada para projetos que já concluíram levantamentos de superfície, delimitação de anomalias geofísicas e geoquímicas ou validação por furos rasos, e que precisam obter dados contínuos de testemunhos para confirmar zonas mineralizadas, controle de limites de corpos de minério e avaliação de recursos de profundidade média.

🥇 Perfuração em veios de ouro e zonas de alteração tectônica

Depósitos de ouro em veios de quartzo, ouro em zonas de cisalhamento e ouro em zonas de alteração tectônica frequentemente estão localizados em áreas montanhosas acidentadas. O equipamento suporta perfuração de 45° a 90°, permitindo a escolha de furos inclinados ou quase verticais de acordo com a atitude do corpo de minério, para que o furo atravesse a zona mineralizada em um ângulo mais adequado. Os testemunhos obtidos podem ser usados para descrição, amostragem, análise estrutural e avaliação da continuidade da mineralização.

🟠 Prospecção de cobre, chumbo-zinco e metais polimetálicos

Na exploração de cobre, chumbo-zinco e metais polimetálicos, testemunhos contínuos podem refletir completamente a relação entre rocha encaixante, alteração, zonas de fratura e segmentos mineralizados. A CR600P é adequada para estabelecer múltiplos furos de profundidade média em terrenos complexos, fornecendo dados geológicos básicos para perfuração de densificação e estimativa de recursos.

⚙️ Controle totalmente hidráulico facilita o ajuste das condições de perfuração de acordo com as mudanças na rocha

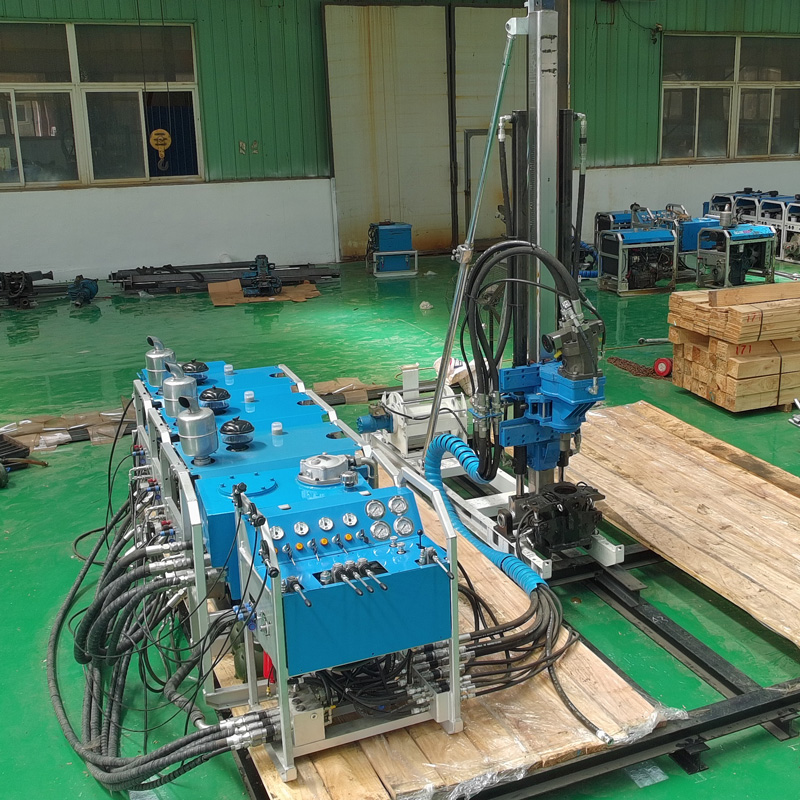

A cabeça de rotação tem velocidade máxima de 1200 rpm, torque máximo de 780 N·m, com força de avanço de 55 kN e força de extração de 100 kN, permitindo ajustar a velocidade e o avanço de acordo com a integridade da rocha, tipo de broca e especificação de extração de testemunho. Em rochas duras e intactas, deve-se prestar atenção à eficiência de corte da broca; em camadas fraturadas, deve-se controlar o avanço e o comprimento da manobra.

🧲 Grampo hidráulico combina segurança e adaptabilidade a hastes de perfuração

O grampo tem força de aperto máxima de 120 kN, capacidade de passagem de 54–127 mm e usa aperto hidráulico. A documentação também enfatiza que o sistema de aperto possui proteção contra perda de pressão para reduzir o risco de queda acidental da haste. Ao fazer conexões e manusear hastes, mantenha as superfícies de aperto limpas e verifique regularmente a pressão hidráulica.

🧵 Capacidade de cabo de 800 m adequada para extração de testemunho com cabo de aço

O sistema de guincho usa cabo de aço de 6 mm, com capacidade de 800 m e velocidade de içamento de 116 m/min. A extração de testemunho com cabo de aço pode reduzir o tempo auxiliar de retirada completa da coluna a cada manobra, especialmente quando a profundidade do furo aumenta. A inspeção diária deve incluir fios quebrados, achatamento, desgaste e condição do enrolamento do cabo.

💧 Circulação de lama para resfriamento, transporte de detritos e proteção das paredes do furo

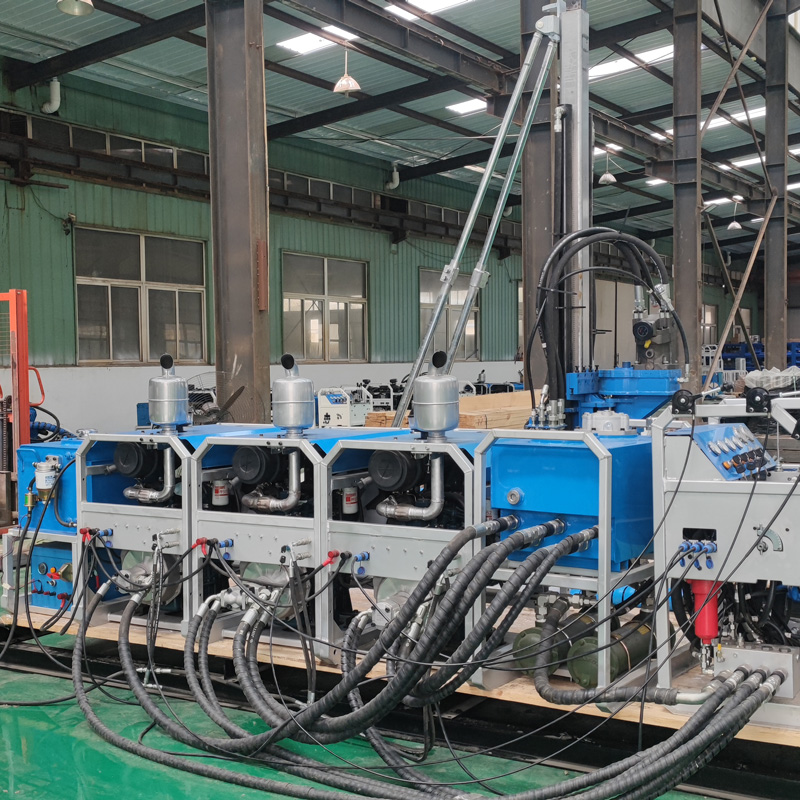

A unidade de lama usa bomba de alta pressão de pistão, com vazão de 90 L/min e pressão de 3 MPa. Em rochas intactas, a lama serve principalmente para resfriar e transportar detritos; em seções altamente intemperizadas, fraturadas ou soltas, também é necessário ajustar as propriedades da lama e usar revestimento para manter a estabilidade do furo, evitando desmoronamentos ou perda severa de circulação.

⚡ Opções de potência a diesel e elétrica facilitam a configuração por projeto

A CR600P pode ser equipada com motor a diesel ou motor elétrico. A potência do motor a diesel deve ser ≥66 kW, ou pode ser usada uma combinação de dois motores elétricos de 22 kW. Projetos remotos em campo geralmente priorizam potência independente, enquanto minas com fonte de energia estável podem escolher a opção elétrica com base na disponibilidade de energia, manutenção e custos de energia.

🌲 Adequada para áreas florestais, montanhosas e ambientalmente sensíveis

O equipamento modular pode reduzir a necessidade de veículos grandes acessarem diretamente o local do furo, mas antes da perfuração, ainda é necessário avaliar a estabilidade das encostas, risco de queda de rochas, estradas na estação chuvosa, rotas de transporte manual e capacidade de carga das plataformas temporárias. A dificuldade da perfuração em montanhas não é apenas a perfuração em si; a organização do transporte e a segurança no local também determinam a eficiência do projeto.

⚠️ Precauções de uso

Antes da entrada do equipamento, verifique o peso dos módulos e as rotas de transporte; após a montagem, verifique os acoplamentos rápidos, mangueiras hidráulicas e conexões estruturais; antes de perfuração inclinada, garanta a estabilidade do mastro e da base; durante a perfuração contínua, inspecione regularmente o óleo hidráulico, filtros, cabo de aço, grampo e bomba de lama, e investigue imediatamente qualquer aumento anormal de temperatura, vazamento ou mudança na resistência de extração.

Devido a diferenças nas condições geológicas reais, ferramentas de fundo, ângulo do furo e métodos de operação, a eficiência final de perfuração, profundidade e recuperação de testemunhos devem ser baseadas nas condições reais do local.

📊 Principais parâmetros técnicos
