💧 WRTR600 Perfuratriz de Poço de Água com Mesa Rotativa Rebocável de 600 Metros

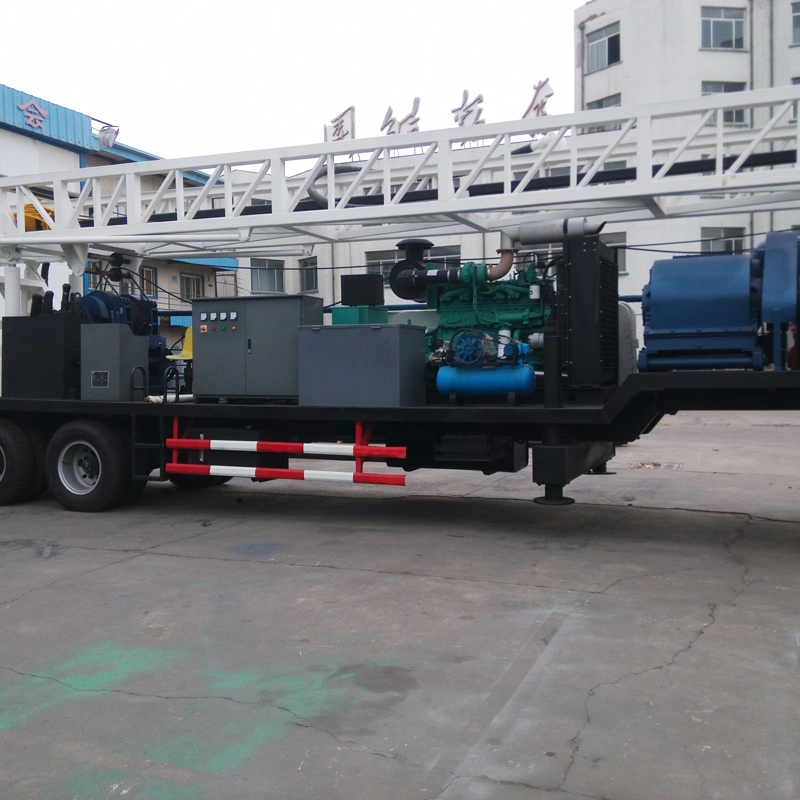

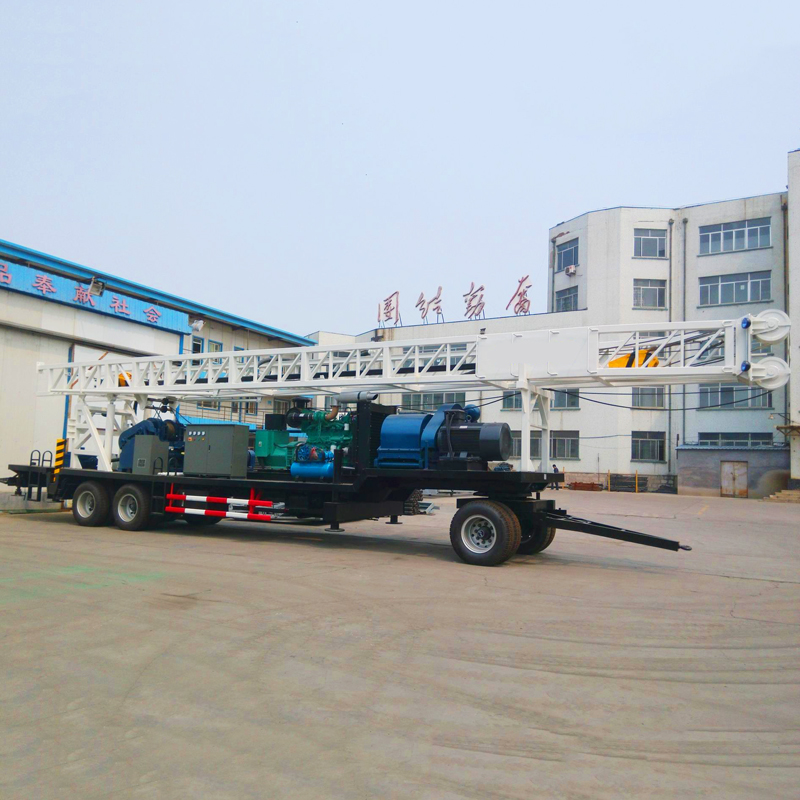

A WRTR600 é uma perfuratriz rebocável de nível 600 metros com perfuração rotativa por mesa rotativa e circulação de lama como núcleo. O equipamento concentra o gerador diesel, a bomba de lama 3NB-130, a mesa rotativa, o guincho duplo, a torre de perfuração, as pernas de apoio e o mecanismo auxiliar de desaperto no chassi rebocável, sendo adequado para poços profundos, poços geotérmicos, levantamentos hidrogeológicos, exploração geológica geral e parte da perfuração de engenharia de fundação.

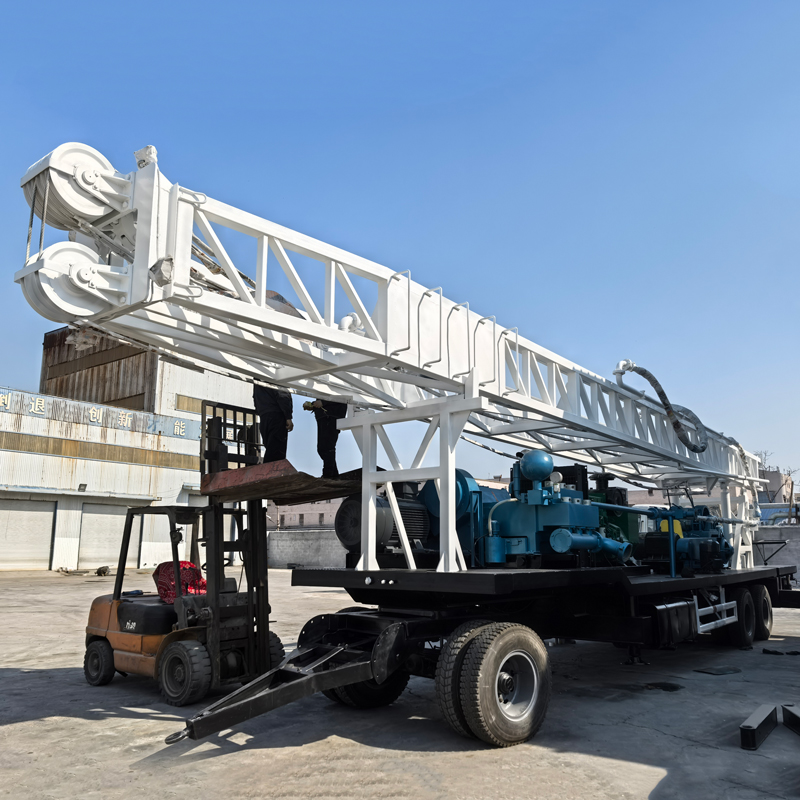

🚛 Estrutura rebocável facilita a transferência entre projetos

Todo o conjunto da perfuratriz pode ser transportado entre diferentes projetos por veículo de tração adequado, reduzindo a complexidade do transporte disperso da torre, da potência e do sistema de lama. Para empreiteiros de poços de água em vilas e cidades, irrigação agrícola, geotermia e perfuração de engenharia, essa estrutura é mais adequada para construção contínua em múltiplos canteiros de obra.

📏 Profundidade de 600 metros cobre projetos de águas subterrâneas de média e grande profundidade

Profundidade máxima de perfuração de 600 m, diâmetro máximo de perfuração de 500 mm, podendo ser usado para desenvolvimento de águas subterrâneas de média e grande profundidade, poços de água agrícolas e industriais, além de assumir parte de projetos de investigação geotérmica e poços geotérmicos de profundidade média. A profundidade e o diâmetro reais de perfuração serão afetados pela formação, ferramentas de perfuração, circulação de lama, projeto de revestimento e resistência no furo.

🔄 Mesa rotativa de três marchas adapta-se a diferentes formações e cargas

A mesa rotativa oferece três velocidades de 38 / 57 / 85 r/min, correspondendo a torques teóricos de aproximadamente 13,8 / 9,2 / 6,2 kN·m. A marcha baixa possui torque mais alto, sendo mais adequada para diâmetros maiores, ferramentas pesadas e formações com maior resistência; velocidades mais altas são adequadas para fases de perfuração com menor resistência.

🕳️ Furo passante da mesa rotativa de 500 mm adequado para revestimento e ferramentas de grande diâmetro

O furo passante da mesa rotativa de 500 mm oferece espaço de trabalho para hastes de perfuração de maior dimensão, revestimentos e parte das ferramentas de engenharia, sendo adequado para abertura de furos de maior diâmetro e operações de revestimento em poços de água e engenharia de fundação. O diâmetro final do furo ainda deve ser determinado em conjunto com a formação e o projeto de conclusão do poço.

🧵 Guincho duplo principal e auxiliar melhora a eficiência de manuseio das ferramentas

A força de tração de cabo único do guincho principal é de 40 kN, e a do guincho auxiliar é de 30 kN, podendo assumir respectivamente o içamento de ferramentas de perfuração, auxílio de revestimento, transporte de ferramentas e operações de coordenação no local. Durante a construção de furos profundos, deve-se verificar periodicamente o cabo de aço, o sistema de freio e o estado de enrolamento do tambor.

💪 Cabeçote de injeção com carga de 30 T adequado para perfuração rotativa em furos profundos

A carga máxima do cabeçote de injeção é de 30 T, com diâmetro interno de 63,5 mm, podendo suportar a coluna de perfuração em furos profundos e condições de circulação de lama. À medida que a profundidade do furo aumenta, o peso próprio da coluna de perfuração e o atrito com a parede do furo aumentam gradualmente, portanto, a compatibilidade entre cabeçote de injeção, guincho, haste quadrada e hastes de perfuração é muito importante.

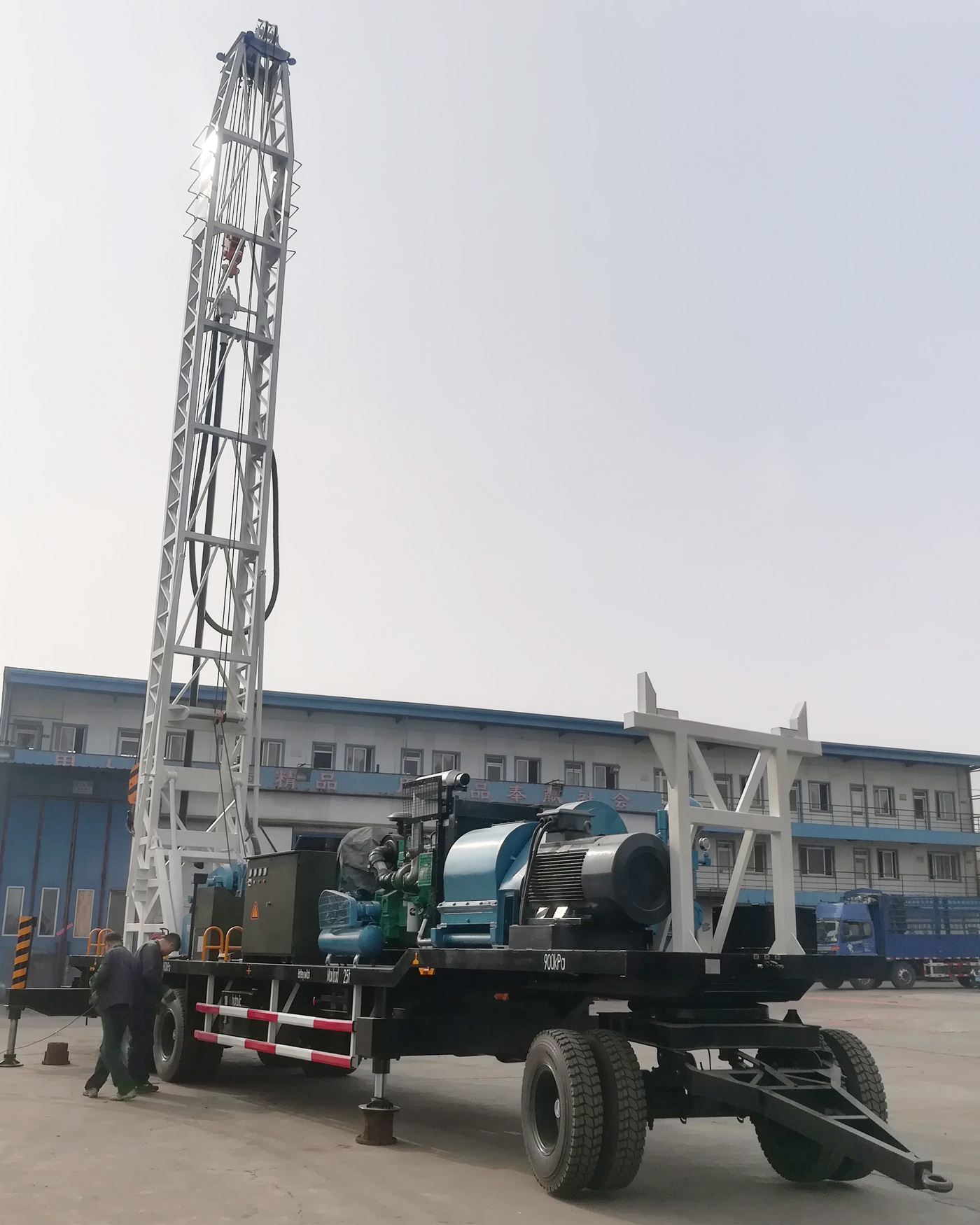

🗼 Torre curta de 12 metros e torre longa de 15 metros podem ser selecionadas conforme o projeto

A versão de torre curta tem altura efetiva de 12 m, equipada com haste quadrada de 7,5 m e hastes de perfuração de 5,5 m; a versão de torre longa tem altura efetiva de 15 m, equipada com haste quadrada de 10,5 m e hastes de perfuração de 9 m. A torre curta é mais favorável ao transporte e adaptação ao local, enquanto a torre longa pode reduzir o número de conexões de hastes e melhorar a eficiência da perfuração contínua em furos profundos.

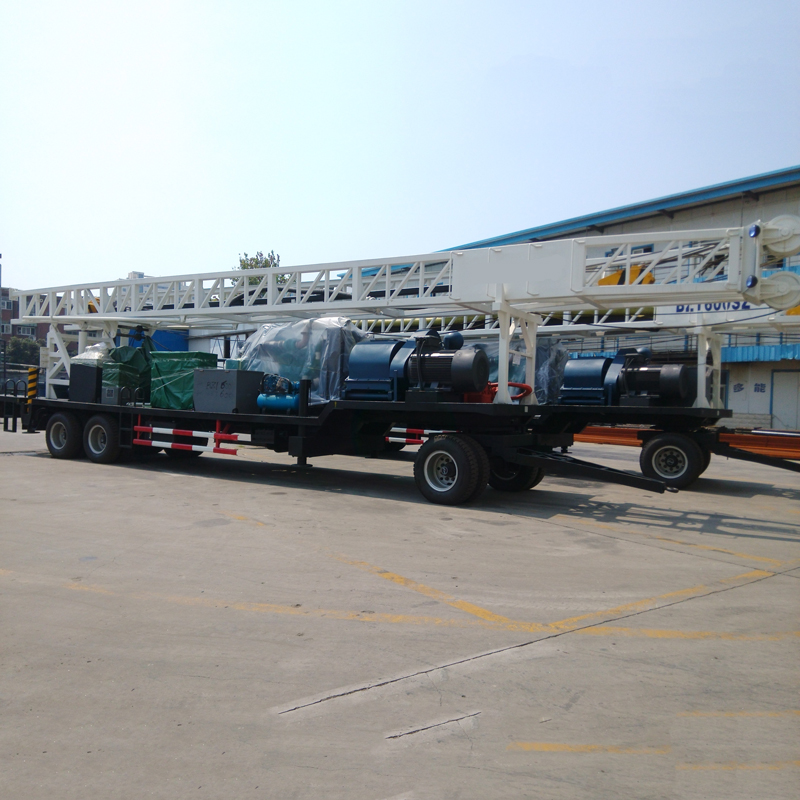

⚡ Gerador diesel de 200 kW adequado para canteiros sem rede elétrica

O equipamento integra o grupo gerador diesel SCGC-200kW, com tensão nominal de 380 V, corrente nominal de 360 A e frequência de 50 Hz, podendo fornecer energia para a bomba de lama, bomba de óleo hidráulico e equipamentos elétricos auxiliares, sendo adequado para regiões remotas e projetos com falta de rede elétrica estável.

💧 Bomba de lama 3NB-130 para circulação, transporte de detritos e proteção da parede

A bomba de lama 3NB-130 tem vazão especificada de 8,4–16,6 L/s, pressão nominal de trabalho de 5–10 MPa, acionada por motor de 90 kW. A circulação de lama pode ser usada para transportar detritos de perfuração, resfriar a broca, manter a estabilidade da parede do furo e controlar a pressão no poço, sendo um sistema importante para a construção em formações soltas.

🟤 Controle prioritário das propriedades da lama em camadas de solo e argila

Em camadas de solo, argila e cobertura mole, a viscosidade da lama deve ser ajustada de acordo com a permeabilidade da formação, o diâmetro do furo e o retorno de lama. Lama muito diluída pode causar remoção insuficiente de detritos e instabilidade da parede do furo, enquanto lama muito espessa aumenta a resistência à circulação e a carga da bomba de lama.

🏖️ Camadas de areia e cascalho devem ser combinadas com revestimento de proteção

Camadas de areia, cascalho e cobertura solta são propensas a desmoronamento e perda de lama; pode-se adotar propriedades adequadas de lama combinadas com revestimento temporário ou revestimento escalonado, estabelecendo primeiro um trecho estável do furo e depois continuando para maior profundidade.

🪨 Rocha alterada e formações mistas exigem ajuste dinâmico do processo

Rocha alterada e formações mistas de solo e rocha apresentam variações evidentes de dureza; conforme a situação real, pode-se selecionar broca de cone, broca de lâmina raspadora ou outras ferramentas de perfuração rotativa, ajustando o estado de construção em conjunto com a velocidade da mesa rotativa, o torque e a vazão da bomba de lama.

🏠 Poços de abastecimento rural e irrigação agrícola

A WRTR600 pode ser usada para poços de água domésticos em vilas e cidades, poços de irrigação agrícola, pomares e desenvolvimento de águas subterrâneas em agricultura de escala. A profundidade de perfuração de nível 600 metros oferece maior margem de busca de água em regiões com lençol freático mais profundo; na conclusão do poço, deve-se projetar o tubo do poço, o tubo filtrante e a bomba de acordo com a posição do aquífero.

🏭 Abastecimento de água para indústrias e projetos de engenharia

Fábricas, parques industriais, acampamentos de construção e projetos de infraestrutura podem utilizar a WRTR600 para desenvolvimento de águas subterrâneas de média e grande profundidade. Para projetos que exigem maior diâmetro de poço e maior vazão, a capacidade máxima de perfuração de 500 mm e o sistema de circulação de lama oferecem maior espaço de configuração para a conclusão do poço.

♨️ Poços geotérmicos e investigação geotérmica

A profundidade de perfuração de nível 600 metros e a capacidade de circulação de lama de alta pressão tornam o equipamento adequado para parte de projetos de investigação geotérmica e poços geotérmicos de média e grande profundidade. Além da profundidade de perfuração, a construção geotérmica também precisa considerar a temperatura da formação, o meio de circulação, o revestimento e os requisitos de cimentação.

🧭 Hidrogeologia e exploração geológica geral

O equipamento pode ser usado para levantamentos hidrogeológicos e perfuração geológica geral, julgando transições de formação e condições de águas subterrâneas por meio de detritos, retorno de água, parâmetros de lama e variações na perfuração. Se o projeto exigir testemunhos contínuos de alta qualidade, deve-se usar uma perfuratriz de testemunhagem dedicada.

📦 Diferença evidente nas condições de transporte entre torre longa e torre curta

As dimensões de transporte da torre curta são de aproximadamente 15100 × 2480 × 4100 mm, e as da torre longa são de aproximadamente 16630 × 2480 × 4100 mm. Antes da construção em diferentes regiões, deve-se confirmar a largura da estrada, o raio de curvatura, a capacidade de carga de pontes, o limite de altura e os requisitos locais de transporte rebocável.

⚠️ Precauções de construção para perfuratriz de mesa rotativa rebocável

Antes do início dos trabalhos, deve-se verificar a torre de perfuração, o guincho, o cabo de aço, o cabeçote de injeção, a mesa rotativa, a bomba de lama, o gerador e o sistema elétrico; ao erguer a torre, confirmar que não há linhas aéreas e obstáculos acima; durante a circulação de lama, atenção às tubulações de alta pressão, pressão da bomba e vazamentos; o pessoal não deve permanecer sob ferramentas suspensas ou próximo a ferramentas em rotação.

Devido às diferenças nas condições geológicas reais, ferramentas no furo, ângulo de perfuração e métodos de operação, a eficiência final de perfuração, a profundidade e o efeito de conclusão do poço devem ser baseados nas condições do local.
