WR600RC

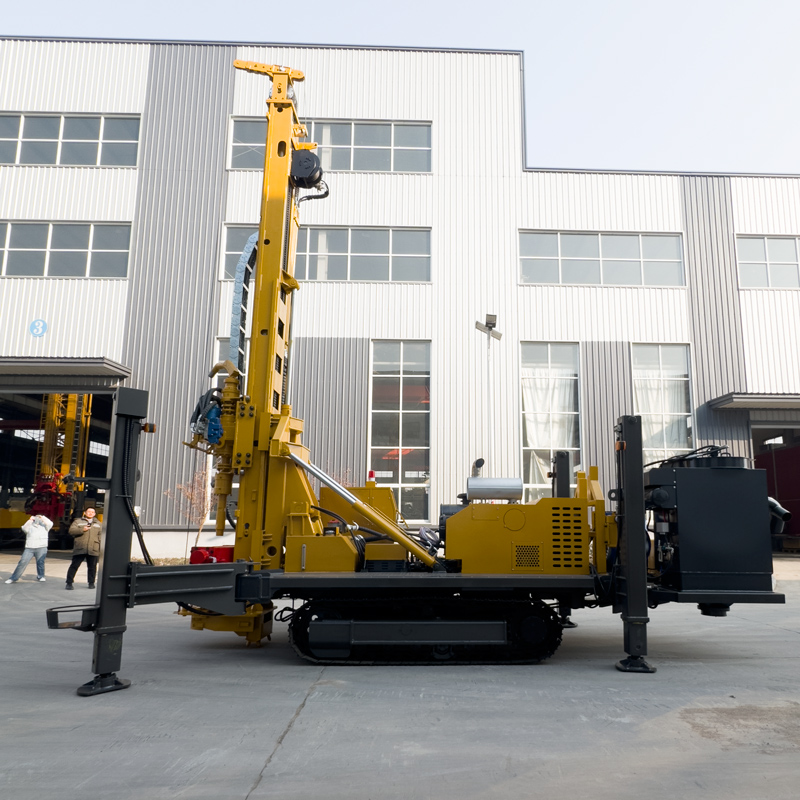

⛏️ WR600RC Perfuratriz de Circulação Reversa sobre Esteiras de 600 Metros

O WR600RC é uma perfuratriz de circulação reversa sobre esteiras de serviço pesado voltada para exploração mineral mais profunda, amostragem geológica e construção de poços de água profundos. Em comparação com equipamentos RC de nível 400 metros, ela oferece melhorias adicionais em profundidade máxima de perfuração, diâmetro de furo, força de elevação, torque de rotação e demanda de compressor de ar, com profundidade máxima de 600 m e diâmetro de furo de 105–450 mm, adequada para projetos de furos de profundidade média a profunda que exigem maior cobertura de profundidade e maior capacidade de manuseio da coluna de perfuração.

🎯 O posicionamento RC de 600 metros é mais adequado para verificação de anomalias profundas

Na exploração mineral, após a confirmação de anomalias rasas, geralmente é necessário continuar rastreando mineralização, estruturas e variações litológicas em profundidade. O WR600RC pode executar furos RC mais profundos, obtendo informações geológicas de diferentes profundidades por meio do retorno contínuo de fragmentos de rocha, sendo adequado para investigação de extensão descendente de corpos mineralizados, verificação de anomalias periféricas, investigação de expansão de mina e controle geológico profundo.

🔄 O retorno de amostra pelo tubo interno de circulação reversa é o processo central deste equipamento

A perfuração RC geralmente utiliza hastes de parede dupla, com ar comprimido descendo pelo canal externo da haste, acionando o martelo RC e a broca no fundo do furo e trazendo os fragmentos de rocha de volta à superfície pelo canal interno. Em comparação com a descarga comum pelo espaço anular externo, o caminho de retorno pelo tubo interno é mais concentrado, o que ajuda a reduzir o contato da amostra com diferentes trechos do furo e melhora a operacionalidade da amostragem segmentada por profundidade.

🧪 Mais adequada para obter rapidamente grande quantidade de amostras de fragmentos de rocha

O WR600RC obtém principalmente amostras de fragmentos de rocha, e não testemunhos contínuos e completos. Para projetos que precisam estabelecer rapidamente muitos pontos de controle de furos, o método RC permite retorno de amostra simultâneo durante a perfuração, facilitando aos geólogos de campo registrar variações de litologia, alteração e mineralização em intervalos fixos de avanço, e então enviar amostras representativas ao laboratório para análise.

🥇 Investigação de anomalias profundas e mineralização periférica em minas de ouro

Em projetos de ouro, o WR600RC pode ser usado para verificação de mineralização abaixo da camada de cobertura, rastreamento de zonas estruturais, expansão periférica de corpos mineralizados e investigação de anomalias profundas. A profundidade de perfuração de nível 600 metros pode cobrir uma faixa vertical maior do que furos rasos e médios convencionais, sendo especialmente adequada para projetos que já possuem algumas informações de mineralização rasa e precisam de verificação rápida em profundidade.

🟠 Amostragem RC profunda em minas de cobre, ferro e lítio

Na investigação de cobre, ferro, lítio e outros minerais, amostras profundas de fragmentos de rocha podem ser usadas para determinar variações litológicas, zoneamento de alteração e tendências de mineralização. Para projetos de grande área, pode-se primeiro estabelecer rapidamente controle profundo por meio de furos RC e depois dispor furos de testemunho em áreas de anomalias prioritárias, melhorando a eficiência geral da exploração e a utilização dos recursos de perfuração.

📏 Profundidade de perfuração de 600 metros e faixa de diâmetro de 105–450 mm

A profundidade máxima de perfuração de 600 m e o diâmetro de furo de 105–450 mm permitem que o WR600RC não apenas execute furos de exploração mineral, mas também seja usado em poços de água profundos de grande diâmetro e alguns projetos de rebaixamento de mina. A profundidade real de perfuração será afetada por diâmetro, hastes, compressor de ar, camadas rochosas, desvio do furo e desgaste da ferramenta, portanto 600 m deve ser considerado como capacidade de referência em configuração típica.

📐 Ângulos de trabalho de 45° / 90° adequados para diferentes alvos

O equipamento suporta ângulos de trabalho de 45° e 90°. O ângulo de 90° pode ser usado para exploração vertical convencional e construção de poços de água, enquanto 45° é mais adequado para atravessar corpos mineralizados inclinados, veios e zonas de falha. Para exploração mineral, um ângulo de furo razoável muitas vezes é mais importante do que simplesmente aumentar a profundidade, devendo ser determinado de acordo com a atitude do corpo mineralizado e o projeto de exploração.

💪 Força de elevação de 29 T garante o manuseio da coluna de perfuração de nível 600 metros

O WR600RC tem força de elevação de 29 T. Com o aumento da profundidade do furo, o peso próprio das hastes RC de parede dupla e o atrito da parede do furo aumentam significativamente; maior capacidade de elevação favorece operações normais de descida e retirada de hastes, recuperação de ferramentas e manuseio parcial de revestimento. Se a resistência à retirada continuar anormal, deve-se priorizar a limpeza do furo e o diagnóstico das condições internas, não sendo recomendado usar diretamente a força máxima de elevação para puxar à força.

🔄 Torque de rotação de 12000 / 6000 N·m em duas condições de trabalho

O sistema de rotação tem torque máximo de 12000 / 6000 N·m, correspondendo a velocidade máxima de rotação de 75 / 150 r/min. Baixa velocidade e alto torque são adequados para grande diâmetro, rocha dura e trechos de furo com alta carga, enquanto a marcha alta é adequada para formações estáveis com menor resistência. A perfuração RC deve monitorar simultaneamente rotação, impacto e retorno de amostra, mantendo os três coordenados.

💨 Pressão de trabalho de 1,6–6 MPa adequada para condições RC de furos médios e profundos

Pressão de trabalho recomendada de 1,6–6 MPa, consumo de ar de 16–75 m³/min. A perfuração RC de nível 600 metros não só precisa acionar a ferramenta de fundo, mas também devolver os fragmentos de rocha à superfície por longa distância, portanto a pressão e a vazão do compressor de ar são extremamente críticas. Quando profundidade do furo, diâmetro, altitude e dureza da rocha aumentam, a vazão efetiva de ar necessária geralmente também aumenta.

🧹 A continuidade do retorno de amostra afeta diretamente o julgamento geológico

Durante a amostragem RC, deve-se observar continuamente mudanças na quantidade, granulometria, cor e umidade do retorno. Se houver redução súbita de amostra, atraso no retorno ou mistura evidente de amostras, deve-se verificar a vedação das hastes, o canal de retorno, a saída do compressor e a existência de vazamentos no furo. Dados RC de alta qualidade dependem de retorno estável, e não apenas da capacidade de avanço da própria perfuratriz.

🏷️ Numeração de amostras e registro de profundidade devem ser sincronizados

No campo, as amostras devem ser coletadas em intervalos fixos de avanço, registrando número do furo, número da amostra, profundidades inicial e final e situações anormais. Para amostras minerais enviadas ao laboratório, também devem ser definidas amostras duplicadas, padrões e brancos conforme o sistema de controle de qualidade do projeto. A perfuratriz é responsável por obter as amostras, mas a qualidade final dos dados também depende da gestão de amostragem.

💎 Em rocha dura, tanto RC quanto DTH podem ser usados

As informações indicam que o WR600RC suporta perfuração RC e perfuração convencional com martelo DTH. Para formações mais intactas como granito, calcário e arenito, pode-se decidir entre RC ou DTH comum conforme a necessidade de amostras geológicas. Em rocha dura, deve-se garantir a lubrificação do martelo DTH, o estado da broca e a descarga suave no fundo do furo.

🌧️ Em camadas de cobertura solta, pode-se alternar para rotação com lama

Camadas de solo, areia, cascalho e outras coberturas soltas podem não ser adequadas para perfuração RC direta com alta pressão de ar. O equipamento suporta rotação com lama, podendo primeiro estabilizar e formar o trecho superior do furo e, após entrar em rocha estável, alternar para RC ou DTH, melhorando a confiabilidade geral da formação do furo.

🧱 Em zonas fraturadas e formações fissuradas, controlar avanço e vazamento de ar

Zonas de falha fraturada podem causar desmoronamento da parede, vazamento de ar e retorno anormal de amostra. Ao entrar nesses trechos, deve-se reduzir o avanço excessivo, manter limpeza contínua do furo e observar variações de pressão do ar. Em caso de vazamento severo, devem-se combinar espuma, revestimento ou outros métodos para evitar queda acentuada na capacidade de retorno.

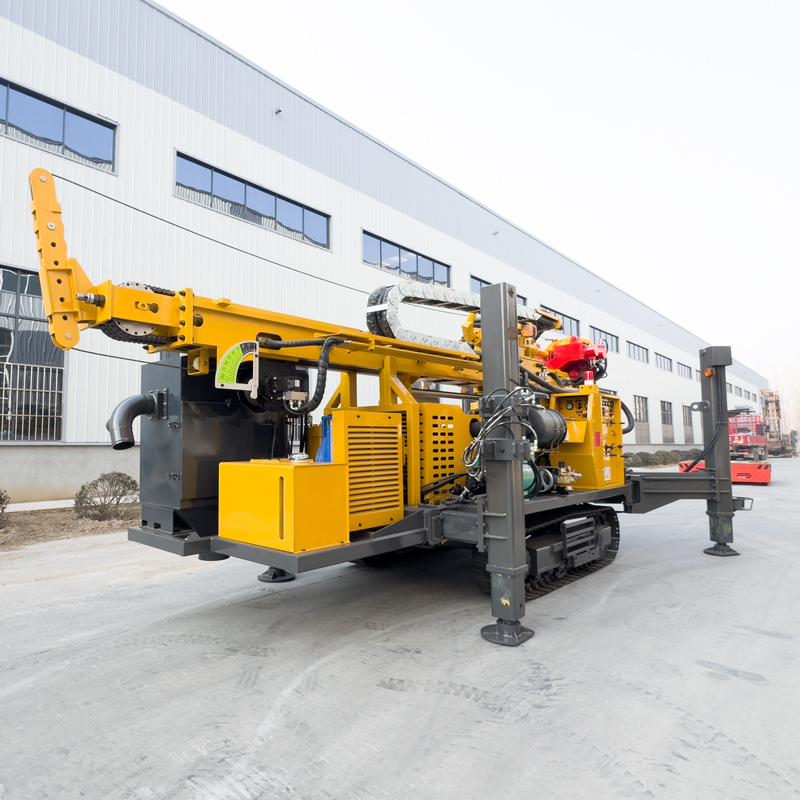

💧 Também adequada para poços de água profundos e desenvolvimento de água subterrânea em minas

Além de exploração mineral, o WR600RC também pode ser usado na construção de poços de água profundos. Irrigação agrícola, abastecimento de minas, água industrial e investigação de água subterrânea podem escolher DTH comum ou perfuração com lama conforme a formação. Em projetos de poços de água, o foco está na parede do furo, diâmetro do poço, aquífero e estrutura de conclusão, diferente do foco em amostragem RC mineral.

🌊 Aplicações em rebaixamento de mina e rebaixamento de engenharia

A profundidade de perfuração de nível 600 metros e a faixa relativamente ampla de diâmetros também conferem ao equipamento capacidade para parte dos furos de rebaixamento. O rebaixamento em minas e obras exige projeto de locação, espaçamento, diâmetro e vazão de bombeamento conforme as condições hidrogeológicas; a perfuratriz apenas executa a formação do furo, não substituindo o projeto completo de rebaixamento.

⚡ Motor Cummins de 132 kW fornece reserva de potência para serviço pesado

O WR600RC utiliza motor Cummins de 132 kW, fornecendo potência para rotação, avanço, deslocamento sobre esteiras e sistemas hidráulicos auxiliares. Projetos RC geralmente também exigem grandes compressores de ar e sistemas de amostragem, portanto o local deve planejar antecipadamente combustível, posicionamento dos equipamentos e espaço de manutenção, evitando interferência entre diferentes equipamentos.

🚜 Deslocamento sobre esteiras a 3,5 km/h melhora a eficiência de transferência na mina

A velocidade de deslocamento do equipamento é de cerca de 3,5 km/h, com ângulo máximo de subida de referência de 21°. O chassi de esteiras é adequado para estradas de cascalho em minas, plataformas de exploração em campo e terrenos geralmente irregulares. Como o peso total é de cerca de 12,5 T, antes da transferência real deve-se confirmar a capacidade de suporte da estrada, a inclinação e a estabilidade do local.

🦵 Curso de 1,7 metro das sapatas adequado para nivelamento em plataformas complexas

O curso das sapatas é de 1,7 m, podendo ser usado para nivelamento e estabilização do equipamento. Ao realizar furos inclinados de 45° ou perfuração de alto torque, a direção das forças no equipamento é mais complexa, portanto sapatas, capacidade de suporte do solo e estado de nivelamento da máquina afetam diretamente o controle da direção do furo e a segurança da operação.

🧵 Força de elevação do guincho de 2,5 T facilita o manuseio de hastes e acessórios

A força de elevação do guincho é de 2,5 T, podendo ser usada para manusear martelos RC, hastes, ferramentas de revestimento e outros acessórios no local. Em projetos de furos profundos, as ferramentas são mais pesadas; o uso racional do guincho pode reduzir o esforço manual, mas deve-se controlar a carga nominal e garantir que as pessoas fiquem afastadas de cargas suspensas e da direção de tração do cabo de aço.

📦 Peso total de 12,5 T exige planejamento completo de transporte e local

O peso total do equipamento é de cerca de 12,5 T, com dimensões externas de aproximadamente 7 × 2,1 × 2,9 m. Projetos RC minerais também exigem compressor de ar, mangueiras de retorno, dispositivo de amostragem e área de amostras, portanto a plataforma de perfuração deve ser planejada antecipadamente, garantindo distância de segurança suficiente e passagens de operação entre os equipamentos.

🏜️ Minas áridas e remotas evidenciam melhor as vantagens da perfuração pneumática

A perfuração RC e DTH depende principalmente de ar comprimido para impacto, descarga e retorno de amostra, com menor dependência de grandes volumes de lama e água em formações adequadas, sendo mais adequada para minas com escassez de água, desertos e áreas remotas. Se a camada superior solta for espessa, ainda pode ser necessária lama ou revestimento auxiliar.

⚠️ Precauções para operação RC e gestão de amostras

Antes do início diário, verificar a vedação das hastes de parede dupla, mangueiras de alta pressão, cabeçote rotativo, motor, sistema hidráulico e canal de retorno; durante a operação, observar continuamente a continuidade do retorno e a correspondência com a profundidade; após a conclusão, limpar o tubo interno das hastes e a linha de retorno, evitando que fragmentos residuais contaminem o próximo furo ou o próximo intervalo de amostragem.

Devido a diferenças nas condições geológicas reais, ferramentas de fundo, ângulo do furo e métodos operacionais, a eficiência final de perfuração, profundidade, recuperação de amostras e efeito de conclusão do poço devem ser baseados nas condições reais do local.
