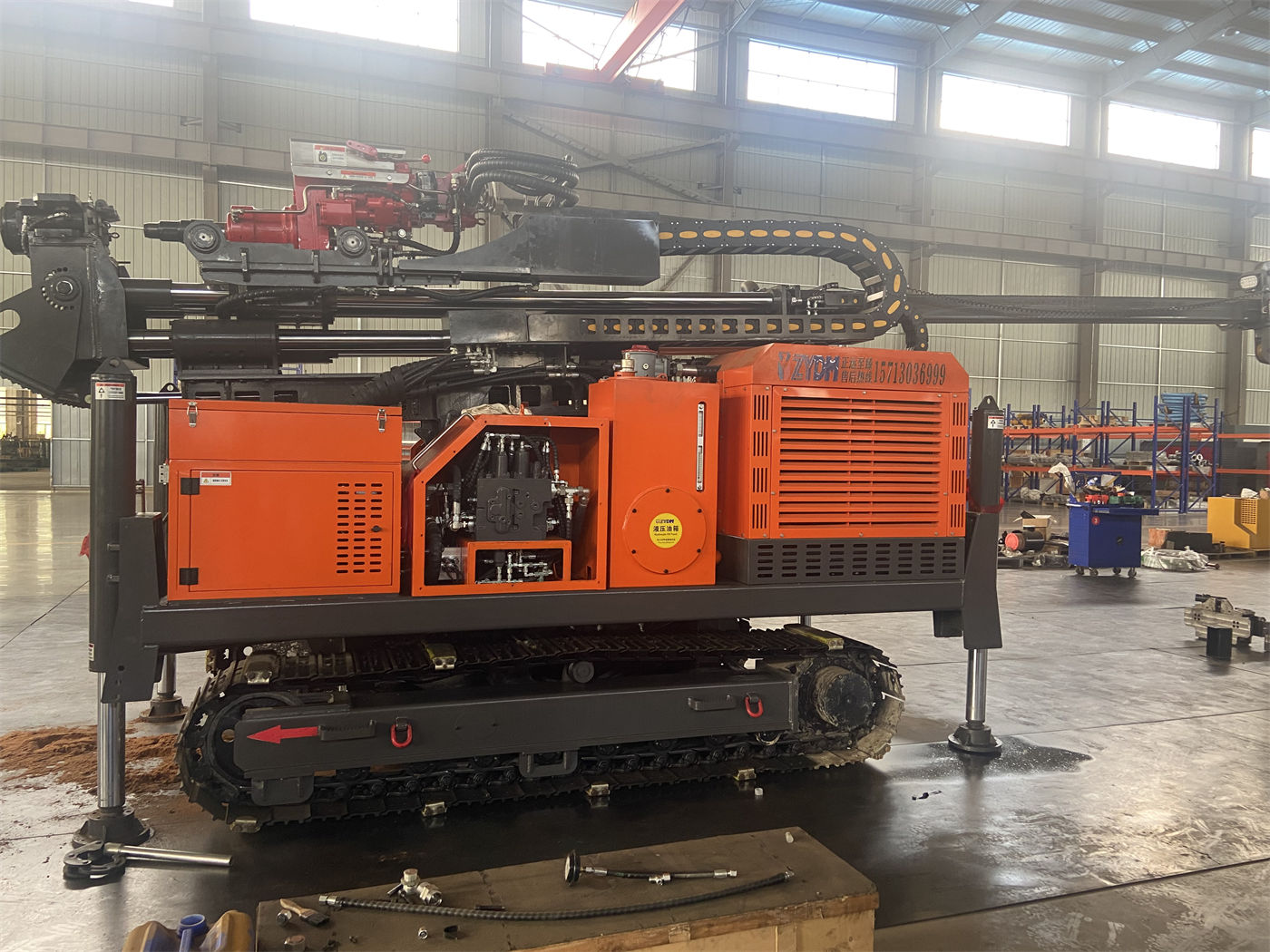

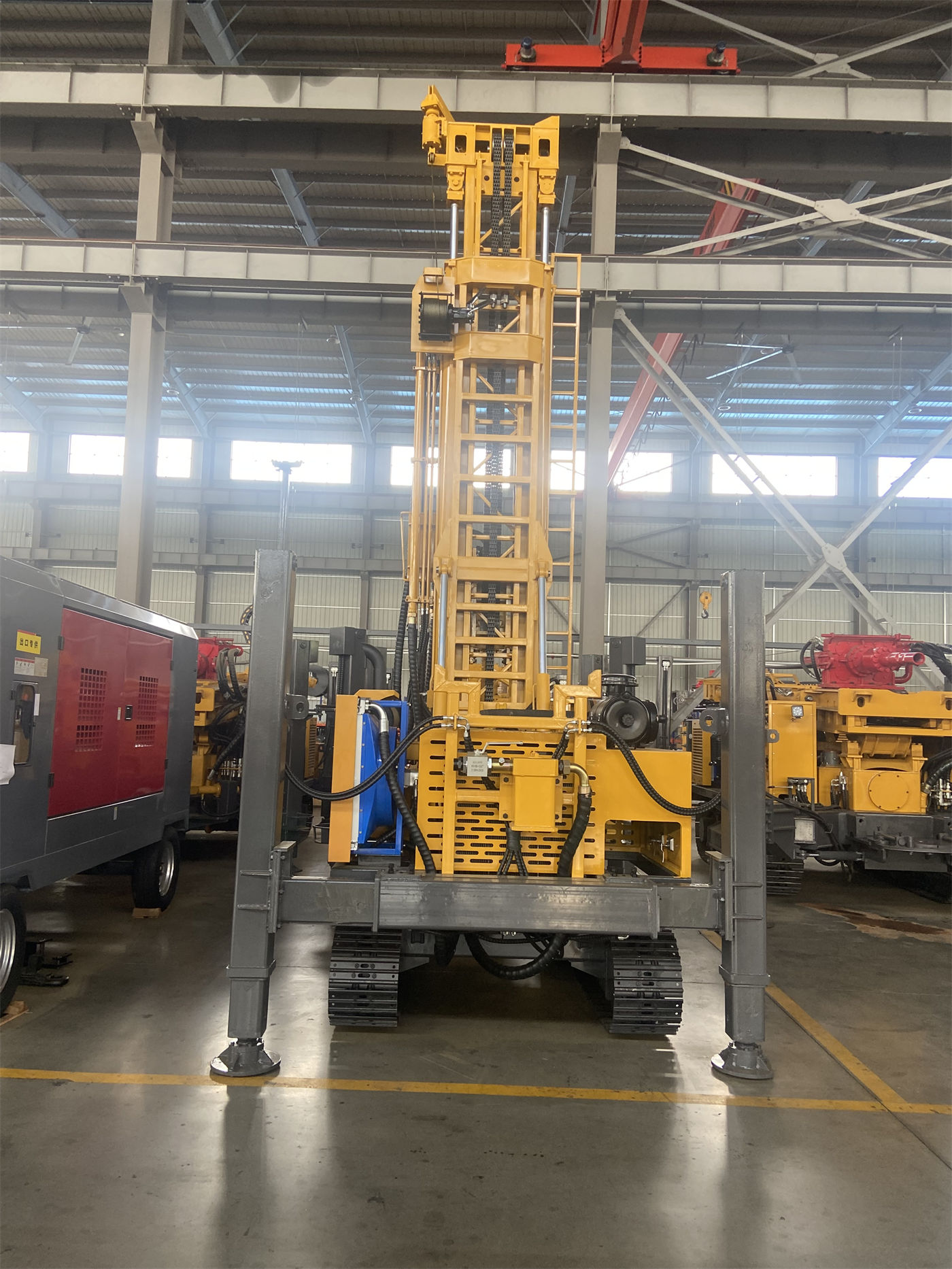

A WR1500S pertence à categoria de perfuratriz de poço de água sobre esteiras com torre telescópica de nível 1500 m, suporta tubos de perfuração de 9,6 m, força de elevação de 80 T, torque de rotação de 31000/15500 N·m. O gerenciamento da coluna de perfuração em poços profundos não se resume ao número "profundidade de perfuração de 1500 m", mas requer a verificação conjunta da força de elevação, torque, especificações dos tubos, diâmetro do furo, resistência no furo e organização da construção. As condições principais a serem confirmadas com o fabricante antes da aquisição incluem: se o diâmetro e comprimento dos tubos de perfuração a serem usados correspondem ao equipamento, a composição e o peso da coluna para cada nível de diâmetro, se a pressão e vazão do compressor de ar atendem simultaneamente ao martelo de fundo e à remoção de detritos, e se o local e o transporte suportam a máquina completa de 28 T e tubos de 9,6 m.
Por que o gerenciamento da coluna de perfuração em poços profundos deve preceder a negociação de preço
Com o aumento da profundidade, o peso próprio da coluna, o atrito na parede do furo, o peso do revestimento e o travamento local tendem a aumentar. A força de elevação, o torque, a força axial e a velocidade de rotação determinam em conjunto se o equipamento pode realizar manobras normais de descida e retirada, recuperação da coluna e parte das operações com revestimento de grande diâmetro. Se essas condições não forem claramente confirmadas na fase de aquisição, após a chegada do equipamento podem surgir problemas como "profundidade nominal suficiente, mas combinação real incompatível".
É importante esclarecer que a profundidade máxima de perfuração de 1500 m da WR1500S é um valor nominal da capacidade do equipamento. A profundidade real do poço ainda deve ser determinada com base nas condições hidrogeológicas, diâmetro do furo, tubos de perfuração, compressor de ar e projeto de conclusão do poço, não sendo possível deduzir diretamente que todos os projetos serão concluídos de uma só vez com base na profundidade nominal.
Primeiro confirmar a composição da coluna: tubos de 9,6 m e diâmetro de 114/127 mm
A WR1500S suporta tubos de perfuração de 9,6 m, com diâmetro recomendado de 114 / 127 mm. Tubos longos reduzem o número de conexões e desconexões e o tempo auxiliar em poços profundos de nível 1500 m, mas impõem maiores exigências ao espaço de operação no local, à organização do transporte dos tubos e à capacidade de carga dos próprios tubos.
Recomenda-se verificar com o fabricante antes da aquisição
- Método de estimativa do peso total da coluna ao usar tubos de 114 mm ou 127 mm para a profundidade de poço e níveis de diâmetro a serem construídos;
- Relação de compatibilidade entre os tubos de 9,6 m e a torre telescópica, curso do cabeçote de potência e mecanismo de conexão/desconexão;
- Forma dos conectores dos tubos, especificações de rosca e escopo de fornecimento de ferramentas auxiliares como elevadores e cunhas;
- Tubos de 9,6 m geralmente exigem transporte separado; se o plano de transporte e armazenamento no local precisa ser confirmado em conjunto.
Os dados não fornecem tabela específica de distribuição de profundidade para diferentes diâmetros de tubo, portanto não é possível converter neste artigo "até que profundidade um tubo de 127 mm pode chegar". Esse dado deve ser confirmado especificamente com o fabricante, considerando a formação e o projeto de conclusão do poço.
O que a força de elevação de 80 T e a força axial de 16 T podem cobrir
A WR1500S tem força de elevação de 80 T, força axial de 16 T, velocidade de elevação rápida de 28 m/min e velocidade de avanço rápido de 44 m/min. A força de elevação afeta principalmente a margem para manobras de descida e retirada, recuperação da coluna e parte das operações com revestimento de grande diâmetro; a força axial afeta a capacidade de avanço. Ambas devem ser analisadas separadamente, não se podendo equiparar "força de elevação grande" a "capacidade de puxar à força qualquer resistência no furo".
Os dados alertam claramente que, em caso de resistência anormal, deve-se priorizar a limpeza do furo, elevação lenta e avaliação do estado interno, em vez de puxar diretamente com a força máxima de elevação. Na aquisição, deve-se confirmar:
- Definição da condição nominal correspondente à força de elevação de 80 T e limites de uso seguro;
- Faixa ajustável e compatibilidade de avanço da força axial de 16 T em diferentes diâmetros de furo e camadas rochosas;
- Para que movimentação de ferramentas podem ser usados o guincho auxiliar grande de 5 T e o guincho auxiliar pequeno de 2,5 T, e como definir a carga nominal de içamento e a distância de segurança.
Como verificar o torque de dupla condição de 31000/15500 N·m
A WR1500S tem torque máximo de rotação de 31000 / 15500 N·m e velocidade máxima de rotação de 70 / 140 r/min. Baixa velocidade e alto torque são mais adequados para grandes diâmetros, rocha dura e alta resistência por atrito, enquanto rotações mais altas são adequadas para trechos estáveis com resistência relativamente menor. Em poços profundos de nível 1500 m, a marcha de torque deve ser ajustada dinamicamente conforme a carga da coluna, retorno de detritos e estado da coluna.
Na fase de aquisição, pode-se solicitar ao fabricante que explique: dentro da faixa de diâmetro de 105–1000 mm, quais intervalos de diâmetro dependem mais da marcha de 31000 N·m e quais trechos estáveis são adequados para 15500 N·m com 140 r/min. Os dados não fornecem valores de torque recomendados para cada diâmetro, portanto não se faz estimativa neste artigo.
Exigências associadas ao diâmetro de furo de 105–1000 mm para a coluna e acessórios
A WR1500S tem diâmetro de furo de 105–1000 mm, podendo cobrir poços de água profundos convencionais, poços de água subterrânea de grande diâmetro, rebaixamento de minas e parte de furos de engenharia de grande porte. Quanto maior o diâmetro, maiores as exigências sobre o compressor de ar, a coluna, o revestimento, o torque de rotação e a capacidade de elevação.
Antes da aquisição, deve-se confirmar em qual intervalo se encontra o diâmetro alvo do projeto e verificar simultaneamente: especificação do revestimento e método de descida, compatibilidade entre broca e martelo de fundo, e se o canal de remoção de detritos é suficiente. Se o diâmetro se aproximar de 1000 mm, não se deve olhar apenas os parâmetros da própria perfuratriz, mas incluir também a vazão do compressor de ar e a composição da coluna na verificação.
Condições de combinação de pressão e vazão do compressor de ar
Ao perfurar com martelo de fundo DTH, a WR1500S recomenda pressão de trabalho de 1,65–8 MPa e consumo de ar de 16–120 m³/min. Projetos de poços profundos de nível 1500 m e grandes diâmetros em rocha dura exigem alta vazão do compressor de ar; pressão e vazão devem atender simultaneamente ao martelo de fundo e à remoção de detritos no fundo do furo, caso contrário podem ocorrer impacto insuficiente, dificuldade de remoção e acúmulo de detritos.
Na aquisição, deve-se confirmar com o fabricante: pressão e consumo de ar correspondentes ao modelo de martelo de fundo a ser usado, plano de configuração do compressor de ar, especificação das mangueiras de alta pressão e se a perda de pressão na tubulação em condições de poço profundo requer cálculo adicional. Os dados não fornecem perda de pressão para diferentes profundidades; essa parte pertence ao projeto de instalação no local.
Conexão e desconexão de tubos e organização no local
Tubos de 9,6 m reduzem a frequência de conexões, mas também significam tubos individuais mais longos e pesados, exigindo mais para movimentação e armazenamento. A WR1500S possui guincho auxiliar duplo, que pode ser usado para movimentar martelo de fundo, tubos de perfuração, ferramentas de revestimento e acessórios em geral, ajudando a reduzir a intensidade do trabalho manual.
- Confirmar se a rota de movimentação dos tubos, o cavalete de armazenamento e o equipamento de içamento correspondem ao comprimento de 9,6 m dos tubos;
- Confirmar a relação entre o espaço de operação de conexão/desconexão e a altura de trabalho da torre telescópica;
- Confirmar se o local reserva áreas para compressor de ar, sistema de lama, coluna e materiais.
Identificação de anomalias no furo e riscos em poços profundos
As orientações de construção e manutenção fornecidas incluem: durante a perfuração de poços profundos, registrar continuamente torque, pressão de ar, retorno de detritos, retorno de água e resistência à retirada; ao detectar tendências anormais, parar a máquina e analisar prontamente. Após entrar no principal aquífero, o influxo de água altera a remoção de detritos e o estado de trabalho do martelo de fundo; deve-se registrar a profundidade do principal aquífero e ajustar o fornecimento de ar, limpeza do furo e método de revestimento conforme o volume de água.
Ao encontrar rocha alterada, fissuras ou zonas de falha, deve-se reduzir a velocidade de avanço, reforçar a limpeza do furo e usar revestimento, espuma ou outras medidas de estabilização conforme a situação; se o retorno de detritos diminuir continuamente ou a resistência à retirada aumentar significativamente, parar a perfuração e inspecionar prontamente. Se a camada de cobertura superior sofrer redução de diâmetro ou desmoronamento, isso afetará diretamente a construção profunda subsequente, portanto, na fase de abertura, deve-se priorizar o estabelecimento de um furo estável.
Condições de transporte da máquina completa de 28 T e tubos de 9,6 m
A WR1500S tem peso total de aproximadamente 28 T, dimensões externas de cerca de 11,5 × 2,6 × 3,5 m, velocidade de deslocamento de 3,5 km/h, ângulo máximo de subida de 21° e curso das sapatas hidráulicas de 1,7 m. O transporte entre regiões exige confirmação prévia da capacidade de carga da prancha, limite de altura das vias, capacidade de carga de pontes e espaço para curvas.
| Item a confirmar | Base nos dados |
|---|---|
| Transporte da máquina completa | Aproximadamente 28 T, 11,5 × 2,6 × 3,5 m |
| Transporte dos tubos | Tubos de 9,6 m geralmente exigem transporte separado |
| Requisitos do local | Reservar áreas para compressor de ar, sistema de lama, coluna e materiais |
Condições de aplicação e itens a confirmar separadamente
A WR1500S é voltada para grandes projetos de poços profundos, como poços de água profundos, abastecimento de água em minas, água industrial, rebaixamento e investigação geotérmica. Em projetos de investigação geotérmica, além da profundidade de perfuração, é necessário considerar temperatura da formação, meio de circulação, material do revestimento e estabilidade da parede do poço; em poços formais de desenvolvimento geotérmico, a coluna e o sistema de conclusão do poço devem ser configurados conforme projeto específico.
Este artigo baseia-se nos dados do produto do site, não envolvendo casos específicos de clientes, registros de vendas ou dados medidos. A eficiência real de perfuração, profundidade e efeito de conclusão do poço estão sujeitos às condições do local; a eficiência de perfuração de referência de 10–35 m/h pertence à faixa indicada nos dados e não pode ser usada diretamente como compromisso de prazo do projeto. Antes da aquisição, recomenda-se incluir item por item as condições de gerenciamento da coluna acima em uma lista de confirmação técnica, para que o fabricante responda por escrito com base nos dados hidrogeológicos do projeto.
