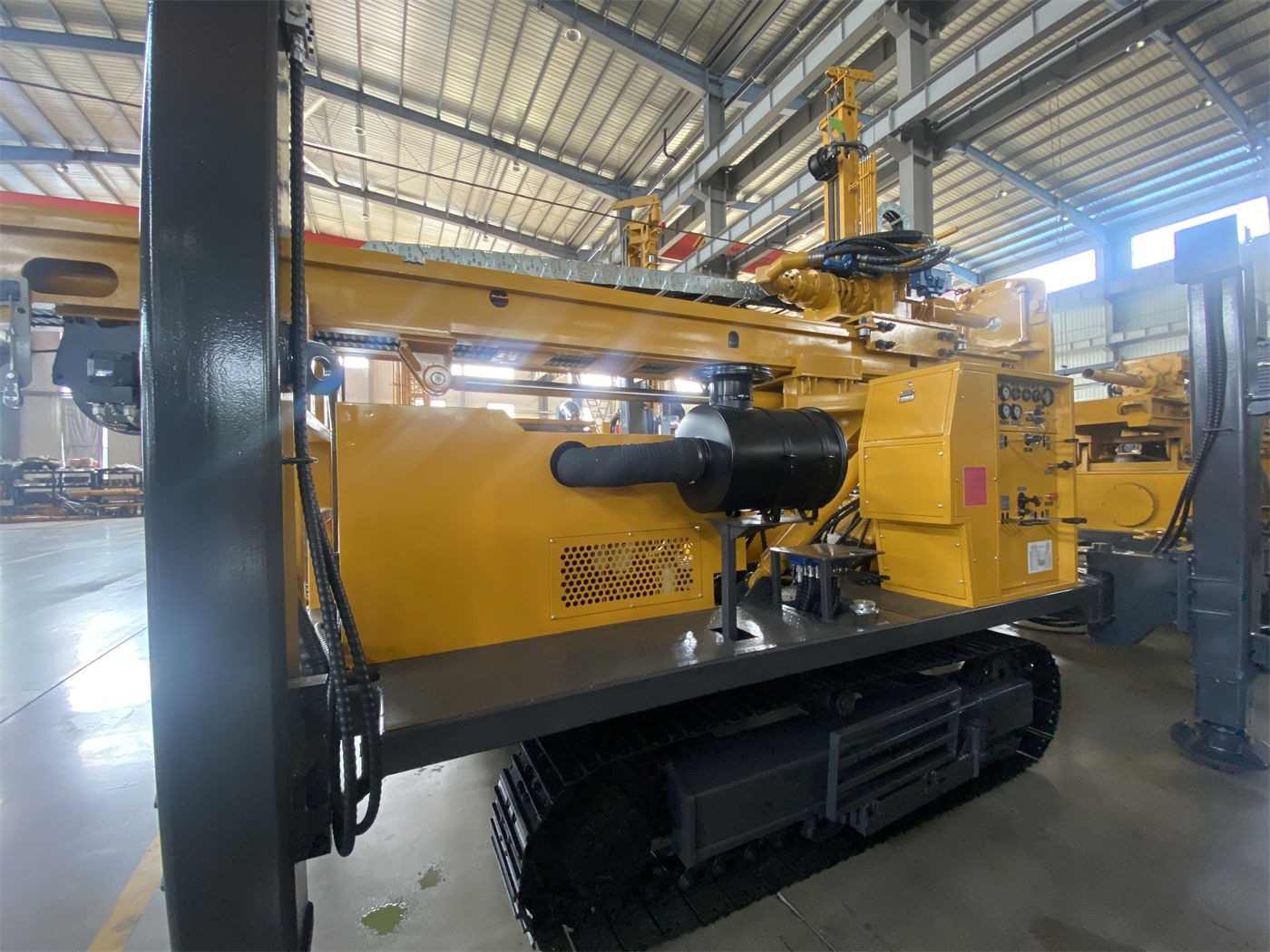

A WR220SE pertence à categoria de perfuratriz de poço de água mini sobre esteiras de nível 220 m, com dimensões externas de aproximadamente 3950×1750×2250 mm, peso de cerca de 4,7 t, motor Yuchai de 48 kW, suporte à perfuração com operação água/ar e diâmetro de perfuração de 140–254 mm. Seu posicionamento é para locais relativamente estreitos, como irrigação agrícola, pomares, abastecimento de água rural e fazendas de criação. Antes da compra, para julgar se o equipamento pode ser usado, além da profundidade de perfuração e do diâmetro do furo, a questão mais prática é: da estrada de transporte até o ponto de perfuração, esta máquina consegue passar e se manter estável? A seguir, com base nos dados do produto, são detalhadas as condições de acesso que precisam ser confirmadas item por item antes da entrada no local.
1. Primeiro, verificar as dimensões rígidas de estradas e transporte
A WR220SE possui chassi sobre esteiras, mas antes da entrada ainda há um trecho em que é transportada por veículo. Os dados do produto indicam largura de carregamento de 2,6 m, largura externa da máquina de 1750 mm, comprimento de 3950 mm e altura de 2250 mm. O comprador precisa correlacionar essas dimensões com as condições ao longo do percurso.
- Se a largura, altura e comprimento totais após o carregamento no veículo de transporte excedem os limites de largura, altura e raio de curva das estradas por onde passa;
- Se a largura livre de estradas vicinais, passagens de pomar, entradas de muros, aberturas de tapumes tem margem suficiente e se em curvas pode haver raspagem na parte central da carroceria;
- Se a capacidade de carga de pontes, bueiros e desvios temporários atende ao peso combinado do veículo de transporte mais o equipamento; este ponto não pode considerar apenas o peso próprio da perfuratriz de 4,7 t;
- Se há espaço suficiente próximo ao ponto de descarga para as esteiras descerem e seguirem por conta própria, e se o trajeto do ponto de descarga até o ponto de perfuração é continuamente transitável.
A largura de carregamento de 2,6 m é um dado que precisa ser informado antecipadamente à transportadora. Se a largura da estrada no local estiver próxima desse valor, recomenda-se medir primeiro antes de decidir o plano de transporte, sem estimar por experiência.
2. No trecho de deslocamento autônomo sobre esteiras, confirmar largura, inclinação e terreno
Após descer do veículo de transporte, o equipamento entra no ponto de perfuração por conta própria sobre esteiras. Os dados do produto indicam velocidade de deslocamento de cerca de 2,5 km/h e capacidade máxima de subida de referência de 30°. Esses dois dados refletem o limite superior da capacidade do equipamento, não uma condição de acesso que qualquer local pode atingir.
Largura e curvas
A largura total da máquina é de 1750 mm; durante o deslocamento sobre esteiras, também é preciso considerar folga em ambos os lados. Se passagens de pomar, divisas de campos agrícolas ou corredores entre edificações estiverem próximos dessa largura, manobrar, desviar e ajustar o ponto de perfuração se tornam difíceis. Recomenda-se verificar no local, item por item, a largura da passagem, o raio de curva e a largura real ocupada após as esteiras passarem pelo solo.
Inclinação e condição do terreno
30° é a capacidade de subida de referência. Se na prática consegue subir também depende de o solo ser terra seca, lama úmida ou cascalho, se há derrapagem e se a superfície da rampa é plana. Lama molhada e divisas de campo macias reduzem claramente a aderência. Os dados também alertam que, antes de subidas e deslocamentos reais, deve-se avaliar com base no grau de umidade do solo, inclinação e estado do centro de gravidade, e a torre deve estar em posição segura de transporte.
Terreno macio, arrozal e local após chuva
As esteiras têm boa aderência em estradas de terra, estradas de cascalho, pomares e terrenos geralmente irregulares. No entanto, solo macio, arrozal e locais após chuva podem ceder, e o recalque na posição das sapatas afeta diretamente o nivelamento e a inclinação do furo. Nesses locais, deve-se avaliar antecipadamente se é necessário colocar base de apoio ou mudar o ponto.
3. Altura livre do local e ocupação por torre e sapatas
Depois de chegar ao ponto, o equipamento ainda precisa de espaço para se expandir e operar. Os dados relevantes do produto incluem: altura da torre de 2,6 m, comprimento de avanço único de 3,3 m e curso da sapata alta de 1,4 m.
- Se acima do ponto de perfuração há galhos, telhados, fios elétricos ou outros obstáculos que limitem o levantamento e abaixamento da torre;
- Se ao redor há espaço necessário para operação da haste de perfuração, conexão de tubos e descarga de detritos;
- Se a área de abertura das sapatas e as posições de apoio correspondentes ao curso de 1,4 m ficam em solo firme;
- Se em solo macio há placas de apoio preparadas, para evitar que as sapatas afundem e afetem a estabilidade da máquina e a inclinação do furo.
Os dados mencionam que, antes da abertura formal do furo, deve-se confirmar a estabilidade da máquina e a direção da torre. Esta etapa ocupa espaço plano do local; em locais estreitos, especialmente, é preciso planejar antecipadamente a relação entre o ponto de perfuração e a orientação do equipamento.
4. Equipamentos auxiliares também afetam a avaliação de acesso
A WR220SE suporta operação água/ar. Se a formação exigir perfuração com martelo de fundo, o compressor de ar é um equipamento auxiliar importante para determinar a eficiência, com pressão de trabalho de referência de 1,7–2,5 MPa e consumo de ar de 17–31 m³/min. O compressor de ar também tem volume e peso, e é preciso considerar se ele consegue entrar no mesmo local, onde será posicionado e como a mangueira de ar será disposta. Quando o diâmetro do furo aumenta, a rocha fica mais dura ou a altitude sobe, a exigência de vazão do compressor de ar se torna maior, devendo ser selecionado conforme a especificação real do martelo de fundo.
Os acessórios comuns também incluem hastes de perfuração Φ76 ou Φ89, martelo de fundo, brocas, revestimento, mangueira de ar, lubrificador de óleo e acessórios relacionados à perfuração com água. O transporte e a estocagem no local desses materiais também fazem parte das condições de acesso e do local.
5. Itens recomendados para verificação e medição antes da compra
| Item de confirmação | Dados correspondentes do produto | Conteúdo a verificar no local |
|---|---|---|
| Carregamento e transporte | Largura de carregamento 2,6 m, máquina 4,7 t | Limites de largura e altura no percurso, capacidade de pontes e bueiros, espaço no ponto de descarga |
| Entrada sobre esteiras | Velocidade de deslocamento 2,5 km/h, subida de referência 30° | Largura real da passagem, inclinação, umidade do solo e aderência |
| Dimensões externas da máquina | 3950×1750×2250 mm | Largura livre de entradas e saídas, raio de curva, altura livre superior |
| Expansão para operação | Torre 2,6 m, avanço único 3,3 m, curso da sapata 1,4 m | Espaço ao redor do ponto de perfuração, capacidade de suporte do solo nos pontos de apoio das sapatas |
| Conjunto pneumático | Pressão de ar 1,7–2,5 MPa, consumo de ar 17–31 m³/min | Rota de entrada do compressor de ar, posição de instalação, disposição da mangueira de ar |
6. Por que essas condições devem ser confirmadas antes da compra
Um dos atrativos da WR220SE é o corpo compacto adequado a locais estreitos, mas “adequado a locais estreitos” não significa que qualquer local estreito seja acessível. O peso total de 4,7 t, a largura da máquina de 1750 mm, a largura de carregamento de 2,6 m, a altura da torre de 2,6 m e o curso da sapata de 1,4 m são números concretos que podem ser medidos e comparados antecipadamente. Se o comprador se concentrar apenas na profundidade de perfuração de 220 m e no diâmetro de 140–254 mm, ignorando o caminho de entrada, o equipamento pode chegar ao local e não conseguir entrar ou não se manter estável, afetando o andamento do projeto.
Além disso, a profundidade máxima de perfuração de 220 m é o posicionamento do modelo; a profundidade real do poço ainda deve ser determinada com base nos dados hidrogeológicos locais e na posição do aquífero. Da mesma forma, a eficiência final de perfuração, a profundidade e o resultado de conclusão do poço devem ter como referência as condições reais no local, e as condições de acesso também precisam ser julgadas com base em medições reais.
Os dados não apresentam casos específicos de passagem em diferentes condições de estrada, nem dados medidos de subida e capacidade de suporte em solo macio. Portanto, quaisquer conclusões sobre a capacidade real de acesso no local devem ser confirmadas pelo comprador após medição em campo e comunicação com o fabricante, não sendo adequado inferir apenas pela tabela de parâmetros.
