A WR500SE é posicionada como uma perfuratriz de poços de água sobre esteiras com torre telescópica de nível 500 metros, profundidade máxima de perfuração de 500 metros e diâmetro de furo de 140–350 mm. O curso longo de 6,6 metros pode ser usado diretamente com tubos de perfuração de 6 metros, o que tem significado prático para avaliar o porte da equipe de construção: com menos conexões de tubos, a operação contínua de um furo depende mais da coordenação estável entre equipamento, compressor de ar, tubos de perfuração e pessoal do que de aumentar a mão de obra para compensar o tempo auxiliar.
Portanto, é mais adequada para equipes que já possuem ou planejam configurar martelo de fundo DTH e compressor de ar compatível, capazes de organizar a construção contínua de poços de água de 400–500 metros, e não para configurações iniciantes que só perfuram poços rasos, pequenos diâmetros ou furos isolados. A seguir, apresentam-se os critérios de julgamento com base nos parâmetros já verificados nos materiais.
Primeiro, a capacidade de nível 500 metros: combinação de profundidade, diâmetro e força de elevação
Os principais parâmetros fornecidos para a WR500SE incluem: profundidade máxima de perfuração de 500 metros, diâmetro de furo de 140–350 mm, força de elevação de 26 toneladas, torque de rotação de 7500–10000 N·m, velocidade de rotação de 45–130 rpm, motor Yuchai de 118 kW, peso total de aproximadamente 9,5 toneladas, dimensões externas de aproximadamente 6150×2200×2600 mm, velocidade de deslocamento de aproximadamente 2,5 km/h, capacidade máxima de subida de referência de 30 graus e curso das sapatas de 1,6 metros.
| Parâmetro | Valor nos materiais |
|---|---|
| Profundidade máxima de perfuração | 500 metros |
| Diâmetro do furo | 140–350 mm |
| Força de elevação | 26 toneladas |
| Torque de rotação | 7500–10000 N·m |
| Velocidade de rotação | 45–130 rpm |
| Motor | Yuchai de 118 kW |
| Curso de avanço | 6,6 metros |
| Diâmetro do tubo de perfuração | 102/108/114 mm |
| Comprimento do tubo de perfuração | 1,5/2/3/6 metros |
| Peso total | Aproximadamente 9,5 toneladas |
É preciso esclarecer que 500 metros é a capacidade nominal do equipamento, não significando que todo projeto deva perfurar até 500 metros. A profundidade real do poço deve ser determinada pela posição do aquífero e pelos dados hidrológicos locais; o diâmetro e a profundidade do poço também devem ser projetados em conjunto com a vazão esperada, o revestimento do poço e as especificações da bomba.
Curso de 6,6 metros com tubo de perfuração de 6 metros: o que significa reduzir o número de conexões
Impacto do curso longo no ritmo de construção contínua
Os materiais indicam claramente que o curso longo de 6,6 metros pode ser usado diretamente com tubos de perfuração de 6 metros. Para furos de nível 400–500 metros, quanto mais conexões de tubos, mais evidente é o acúmulo de tempo auxiliar; a estrutura de curso longo reduz o retorno repetido do cabeçote de potência e a frequência de conexão de tubos, tendo valor prático em projetos de construção contínua, com menos colaboração de muitas pessoas ou prazo apertado.
As especificações dos tubos de perfuração podem ser combinadas conforme o local e a eficiência
- Três diâmetros de tubo de perfuração: 102, 108 e 114 mm; diâmetros maiores são mais voltados para furos profundos de nível 500 metros e condições de torque mais alto.
- Comprimentos de tubo de perfuração disponíveis: 1,5 m, 2 m, 3 m e 6 m. Tubos de 6 metros são adequados para perfuração contínua; tubos curtos são mais adequados para locais com espaço limitado ou condições de transporte restritas.
- A velocidade de deslocamento do chassi sobre esteiras é de aproximadamente 2,5 km/h; a torre telescópica e a estrutura sobre esteiras facilitam a transferência entre diferentes canteiros; porém, o equipamento adota configuração de curso longo de 6,6 metros, sendo necessário confirmar o comprimento do veículo e as condições da estrada antes do transporte.
Do ponto de vista do porte da equipe de construção, a combinação de tubo de perfuração de 6 metros com curso de 6,6 metros é mais adequada para equipes já organizadas para construção contínua; se o projeto for principalmente de furos rasos e com pequeno volume por furo, a vantagem de eficiência do curso longo não se manifesta facilmente.
Dependência do compressor de ar e complementos na construção com martelo de fundo
Os requisitos de perfuração DTH com martelo de fundo fornecidos para a WR500SE são: pressão de trabalho recomendada de 1,7–3,5 MPa, consumo de ar de 17–42 m³/min. Quando o diâmetro do furo aumenta, a rocha endurece, a profundidade do furo aumenta ou a altitude sobe, é necessário maior fluxo de ar, não se podendo considerar apenas a pressão nominal.
Essa faixa de consumo de ar indica que a equipe que escolhe a WR500SE precisa confirmar simultaneamente a compatibilidade entre as especificações do compressor de ar, o diâmetro do tubo de perfuração e o modelo do martelo de fundo. Os materiais também mencionam que camadas de solo, areia e cobertura solta geralmente exigem mais atenção à estabilização do furo, podendo-se usar revestimento, lama bentonítica ou outros métodos de proteção conforme o projeto; para projetos com camadas soltas espessas, o sistema de lama deve ser considerado antecipadamente na fase de configuração do equipamento. Esses são itens de complementação julgados conforme as condições do projeto.
Porte da equipe e tipos de projeto conforme cenários de aplicação
Poços profundos rurais e abastecimento de pequenas comunidades
As direções de aplicação listadas nos materiais incluem poços profundos rurais, poços de irrigação agrícola, poços industriais, abastecimento de água em áreas de mineração e projetos gerais de águas subterrâneas de média e grande profundidade, podendo também ser usada para desenvolvimento de águas subterrâneas em vilarejos, escolas, clínicas e pequenas comunidades. Esses projetos geralmente têm grande profundidade por furo, mas o número de poços não é necessariamente denso, exigindo tanto capacidade de operação contínua do equipamento quanto facilidade de transferência.
Irrigação agrícola e projetos de agricultura em escala
Projetos de grandes áreas agrícolas, pomares e estufas frequentemente exigem construção contínua de vários poços de água; o curso longo de 6,6 metros e o tubo de perfuração de 6 metros podem reduzir o número de conexões e aumentar a eficiência de construção contínua por furo. O diâmetro e a profundidade reais do poço devem ser projetados conforme a vazão esperada, a área de irrigação, o revestimento do poço e as especificações da bomba.
Abastecimento em áreas de mineração e parques industriais
Água para uso doméstico em minas, lavagem de equipamentos, supressão de poeira e fonte de água auxiliar para produção, bem como fontes independentes de água para parques industriais, fábricas e acampamentos de construção, estão entre as direções cobertas pelos materiais. O chassi sobre esteiras é adequado para terrenos pedregosos de mineração e estradas rurais em geral; o motor de 118 kW e a força de elevação de 26 toneladas também são mais adequados para construção de poços de água em minas com maior proporção de rocha dura e furos mais profundos.
As condições geológicas determinam a abordagem de complementação, não se "é possível perfurar"
Os materiais indicam que a WR500SE é adequada para granito, basalto, calcário, arenito e outras rochas relativamente íntegras; rochas alteradas e camadas alternadas de dureza variável podem causar queda de blocos e redução de diâmetro na parede do furo; durante a construção, os parâmetros devem ser ajustados conforme mudanças no torque de rotação, resistência ao avanço e retorno de detritos, usando revestimento na parte superior instável do furo quando necessário. Zonas fraturadas podem causar queda de blocos, vazamento de ar, prisão da broca e retorno anormal de detritos; o equipamento possui função auxiliar de bomba de espuma, que pode melhorar a descarga de detritos em algumas formações secas, fissuradas e com vazamento de ar; se o vazamento de ar for grave, deve-se tratar de forma abrangente com espuma, revestimento e vazão do compressor de ar, em vez de simplesmente aumentar a pressão.
Após entrar no principal aquífero, a água subterrânea altera o retorno de detritos no furo e o estado de trabalho do martelo de fundo; deve-se registrar a profundidade do principal aquífero, ajustar o fornecimento de ar, a limpeza do furo e o método de revestimento conforme a vazão de água, e, na fase de conclusão do poço, instalar filtros e seções de vedação de água conforme a posição do aquífero. Esses conteúdos servem para avaliar se a equipe de construção possui experiência técnica correspondente, e não como promessa unilateral do equipamento.
Configuração de manutenção no local e limites operacionais

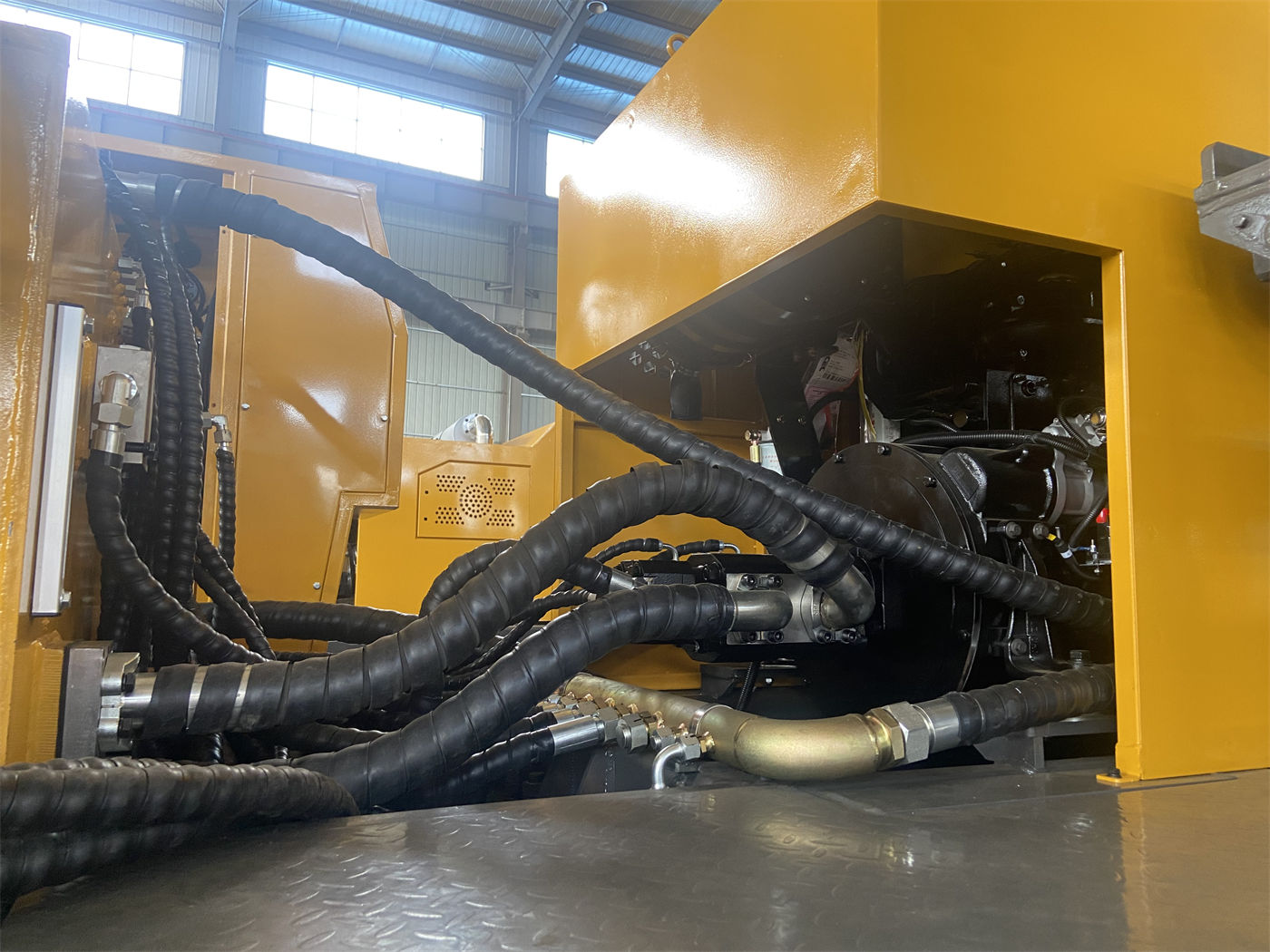

As configurações relacionadas à manutenção no local nos materiais incluem: função auxiliar de bomba de espuma, conectores rápidos duplos, escada e suporte opcional para solda elétrica. Os conectores rápidos duplos facilitam a conexão e manutenção do sistema hidráulico auxiliar; durante o uso, deve-se manter as interfaces limpas e verificar os anéis de vedação e o estado de travamento; a torre de curso longo exige verificação mais frequente das guias, cilindros, pinos e estrutura superior; trabalhos em altura devem ser realizados com o equipamento parado e a torre firmemente fixada.
O suporte opcional para solda elétrica pode ser usado para parte da manutenção no local e trabalhos auxiliares, mas a soldagem deve ser realizada por pessoal qualificado e longe de combustível, mangueiras de alta pressão, mangueiras hidráulicas e materiais inflamáveis. O curso das sapatas é de 1,6 metros, podendo apoiar e nivelar em terrenos levemente irregulares; em solo mole, devem-se adicionar placas de apoio para evitar que o afundamento das sapatas após construção prolongada cause inclinação da torre e aumento do desvio do furo. A velocidade de deslocamento é de aproximadamente 2,5 km/h e a capacidade máxima de subida de referência é de 30 graus; a subida e a transferência reais devem considerar o centro de gravidade da máquina, o grau de umidade do solo e o estado de transporte da torre.
Quais equipes de construção são mais adequadas e quais precisam confirmar mais
Com base nos parâmetros existentes, a WR500SE é mais adequada para equipes de construção com as seguintes características:
- Projetos principais de poços de água de média e grande profundidade de nível 400–500 metros, necessitando de chassi sobre esteiras para transferência em estradas rurais, áreas de mineração e terrenos geralmente irregulares.
- Já possuem ou planejam configurar compressor de ar e sistema de martelo de fundo compatíveis com pressão de 1,7–3,5 MPa e consumo de ar de 17–42 m³/min.
- Projetos principalmente de construção contínua, desejando usar o curso de 6,6 metros e tubos de perfuração de 6 metros para reduzir o número de conexões.
- Necessitam da função auxiliar de bomba de espuma para lidar com algumas formações secas, fissuradas e com vazamento de ar.
Por outro lado, se o projeto for principalmente de poços rasos, pequenos diâmetros ou furos isolados, ou se ainda não estiverem definidas as condições complementares como compressor de ar, tubos de perfuração e método de proteção do furo, deve-se primeiro completar os dados das condições de trabalho e a confirmação dos complementos antes de julgar se a WR500SE é compatível.
Os materiais não fornecem casos específicos de clientes, preços de transação, prazos de entrega, informações de certificação e dados reais de construção em diferentes regiões; esses conteúdos não podem ser apresentados neste artigo. Antes da compra, recomenda-se verificar com o fabricante as dimensões de transporte da máquina e requisitos de veículo, a forma específica de compatibilidade entre compressor de ar e tubos de perfuração, as condições de uso do sistema de bomba de espuma e o escopo de acessórios e serviços de treinamento inclusos.
