Aquisição de perfuratriz de poço de água sobre esteiras WR260 para 260 m: como avaliar se o diâmetro

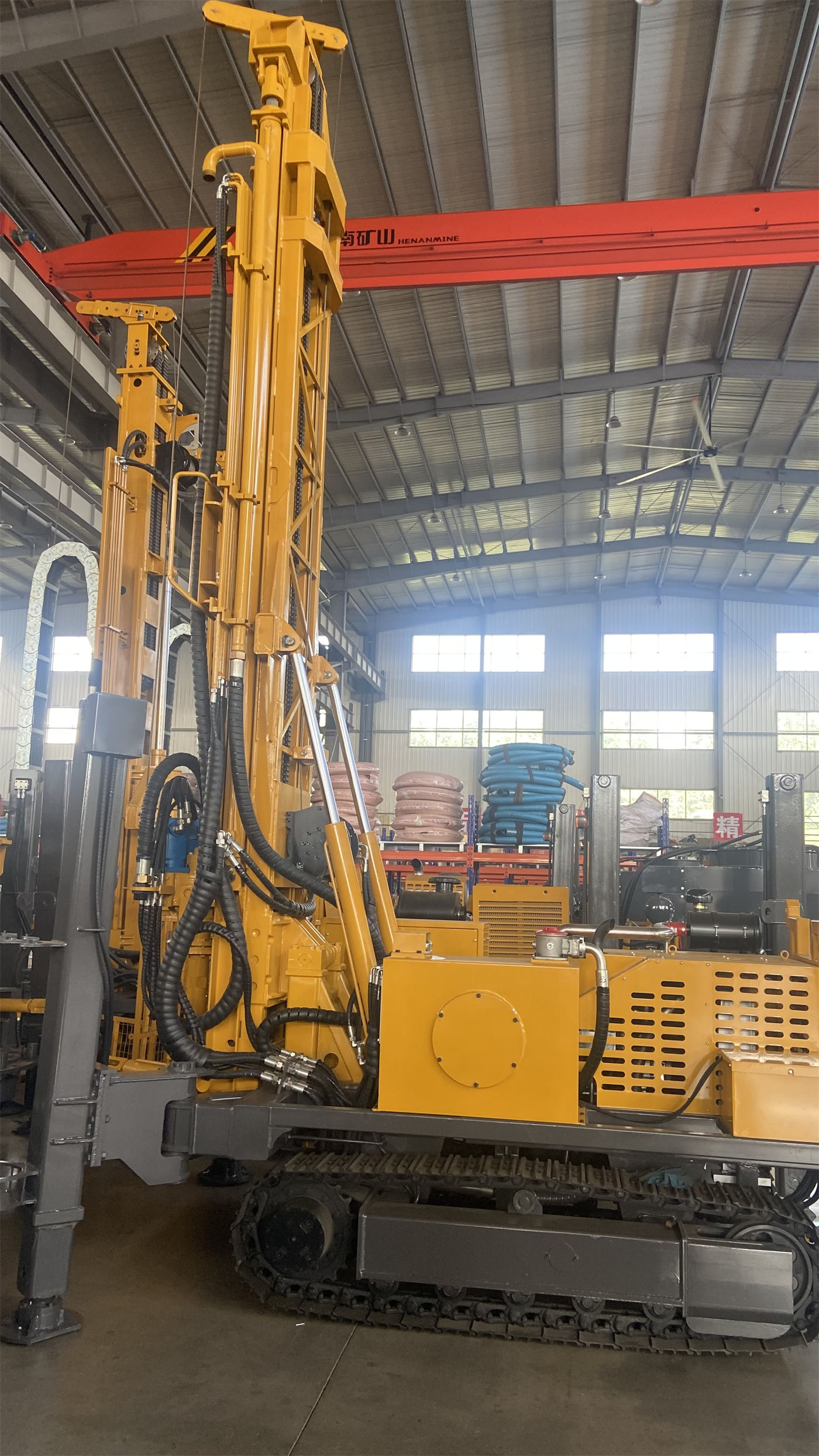

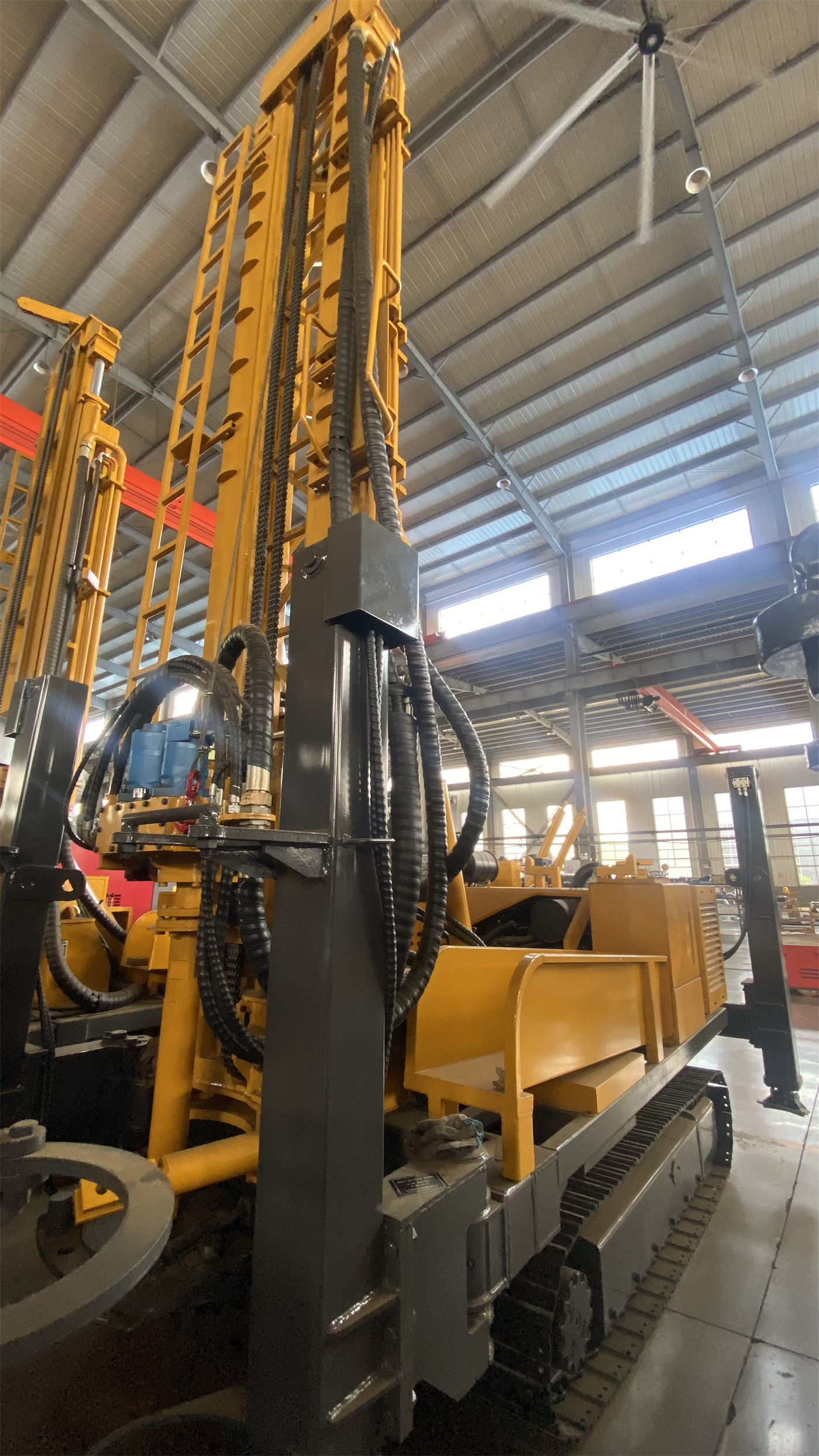

A WR260 pertence à classe de perfuratrizes de poço de água totalmente hidráulicas sobre esteiras, de nível 260 m. Para avaliar se seu diâmetro de 140–305 mm e sua força de elevação de 15 T são compatíveis com o projeto, não basta observar a profundidade máxima de perfuração; é necessário verificar item a item o diâmetro do poço, a profundidade prevista, a posição do aquífero e o tipo de formação, e então confirmar se potência, compressor de ar, ferramentas de perfuração e técnicas de estabilização do furo podem ser combinados. O conteúdo a seguir baseia-se apenas em informações públicas do produto WR260; as partes sem base serão explicitamente indicadas como necessitando de confirmação com o fabricante.

Primeiro confirme três condições de obra, depois discuta a compatibilidade de parâmetros

Antes da compra, é necessário determinar três condições de campo: diâmetro de projeto do poço (incluindo diâmetro externo do tubo de revestimento e do tubo filtrante), profundidade prevista de conclusão do poço e intervalo de profundidade do principal aquífero. Esses três itens determinam se o equipamento trabalhará normalmente dentro de sua capacidade ou se permanecerá por longos períodos em condições-limite. Os parâmetros públicos da WR260 são profundidade máxima de perfuração de 260 m e diâmetro de perfuração de 140–305 mm; portanto, profundidade e diâmetro do poço devem ser avaliados com a ideia de que "a margem diminui quando se aproxima do limite superior", e não simplesmente marcados como viáveis por estarem dentro do limite.

• Quanto mais o diâmetro do poço se aproxima de 305 mm, maior tende a ser a vazão de ar necessária, a carga de rotação e a dificuldade de descarga de detritos; a compatibilidade do compressor de ar precisa ser mais folgada.
• Quanto mais a profundidade se aproxima de 260 m, maiores são o peso próprio da haste de perfuração e o atrito na parede do furo; a resistência à retirada, o efeito de limpeza do furo e o desgaste das ferramentas merecem mais atenção.
• A posição do aquífero determina o tubo filtrante, a estrutura de vedação de água e a técnica de conclusão do poço; não se pode substituir a avaliação prévia de prospecção de água apenas aumentando a profundidade.

Quais necessidades de conclusão de poço correspondem aos diâmetros de 140–305 mm

O diâmetro de perfuração da WR260 cobre 140–305 mm. A documentação indica que essa faixa pode corresponder a diversas configurações de tubo de revestimento e bomba submersa, mas o diâmetro específico deve ser determinado em conjunto pelo diâmetro externo do tubo, espessura da camada de filtro, tipo de aquífero e requisitos de vazão.

• Se o diâmetro for grande demais, a quantidade de pó de rocha a ser descarregada por unidade de tempo aumenta, exigindo mais do deslocamento do compressor, da velocidade ascendente do ar e do ritmo de limpeza do furo.
• Se o diâmetro for pequeno demais, o espaço para descida do tubo de revestimento e da bomba submersa fica limitado, e a manutenção e a lavagem do poço após a conclusão também tendem a ser afetadas.
• A documentação não fornece uma tabela de correspondência entre diferentes diâmetros e tamanhos recomendados de tubo de revestimento; essa parte deve basear-se nos dados hidrológicos do projeto e no projeto de conclusão do poço.

Vale esclarecer que a tabela de parâmetros deste site indica apenas a faixa de diâmetro de 140–305 mm e não apresenta combinações recomendadas de martelo DTH e broca para cada diâmetro; na compra, o fabricante deve confirmar com base no projeto real de conclusão do poço.

Como calcular a profundidade de 260 m e a margem de profundidade do poço

260 m é a profundidade máxima de perfuração pública da WR260. Em projetos reais, a "profundidade do poço" geralmente inclui trecho de cobertura, trecho rochoso, trecho de aquífero e trecho de sedimentação; portanto, não se pode igualar diretamente a profundidade de captação projetada à profundidade de perfuração.

• Se a profundidade projetada se aproxima de 260 m, a resistência à retirada, o desgaste das roscas da haste e o estado de descarga de detritos tendem a se tornar fatores limitantes.
• A eficiência de perfuração de referência na documentação é de 10–35 m/h; o resultado em campo varia significativamente com as condições da rocha, e esse valor não deve ser usado diretamente para estimar o prazo de um poço.
• Se o projeto exigir poços mais profundos ou operação prolongada em trechos profundos, deve-se reavaliar a classe do equipamento, em vez de confiar apenas no atendimento pontual dos parâmetros.

Em quais etapas a força de elevação de 15 T atua

A força de elevação da WR260 é de 15 T; a documentação pública indica que pode ser usada para manobras normais de descida e retirada de haste, manuseio de hastes, recuperação de martelo DTH e parte das operações com revestimento. À medida que o furo se aprofunda, o peso próprio da haste e o atrito na parede aumentam; se a força de elevação é suficiente depende do peso do conjunto de perfuração, da estabilidade da parede e do efeito de limpeza do furo.

• Quando surge resistência anormal e contínua à retirada, deve-se primeiro limpar o furo e inspecionar a parede e as ferramentas, em vez de forçar diretamente com a força máxima de elevação; este é um princípio operacional explicitamente indicado na documentação.
• A aplicabilidade de operações com revestimento depende da especificação do revestimento, da profundidade de descida e das condições da parede; a documentação não fornece limite máximo de especificação para descida de revestimento.
• A força de elevação do guincho auxiliar é de 1,5 T, usada para movimentar martelo DTH, hastes, ferramentas de revestimento e parte dos equipamentos auxiliares de campo; não é a mesma finalidade da força de elevação principal.

Relação de compatibilidade entre torque de rotação, avanço único e método de perfuração

A WR260 adota perfuração com martelo DTH, com torque de rotação de 4000–5300 N·m, velocidade de rotação de 45–70 r/min, podendo ser combinada com hastes de 76 mm ou 89 mm e martelos DTH comuns. O comprimento de avanço único é de 3,3 m, compatível com hastes de 1,5 m, 2 m e 3 m. A velocidade rápida de elevação de 24 m/min e a velocidade rápida de avanço de 40 m/min na documentação servem para manuseio de hastes e retorno do cabeçote de potência, e não equivalem à velocidade real de penetração na formação.

Na perfuração DTH, os valores de referência públicos de pressão de trabalho são 1,7–2,5 MPa e o consumo de ar é de 17–31 m³/min. Vazão insuficiente do compressor causa impacto insuficiente do martelo DTH e dificuldade de descarga de detritos; quando o diâmetro aumenta, a rocha endurece ou a altitude sobe, geralmente é necessária vazão de ar mais abundante. Na compra, este item deve ser verificado junto com a especificação do compressor, e não apenas com os parâmetros da própria perfuratriz.

Influência do aquífero e das condições geológicas na avaliação de compatibilidade

Ao entrar no aquífero, a água subterrânea altera o funcionamento do martelo DTH e a descarga de detritos; deve-se ajustar o fornecimento de ar e o método de limpeza conforme a vazão e registrar a profundidade do principal aquífero. Na conclusão formal do poço, também é necessário configurar tubo de revestimento, tubo filtrante e estrutura de vedação de água conforme a posição do aquífero. As condições geológicas a seguir afetam diretamente a avaliação de "se diâmetro e força de elevação são compatíveis":

• Solo, argila, areia e camadas de cobertura de cascalho: o uso direto do martelo DTH pode causar desmoronamento e enterramento da broca; deve-se escolher revestimento, lama ou outras técnicas de estabilização conforme a formação, estabelecendo primeiro uma boca estável e o trecho superior do furo.
• Rocha alterada e formações com alternância de dureza: são propensas a queda de blocos e redução de diâmetro; a velocidade de perfuração pode ser alta, mas a estabilidade não é necessariamente ideal; quando necessário, usar revestimento para proteger o trecho superior instável.
• Zonas fraturadas e formações com fraturas desenvolvidas: são propensas a queda de blocos, perda de ar e prisão da broca; deve-se reduzir o avanço excessivo e manter descarga contínua de detritos e limpeza do furo.
• Cavernas, fraturas e formações com perda severa de ar: a pressão e a vazão do compressor podem não ser transmitidas efetivamente ao fundo do furo; a documentação indica possível necessidade de espuma, revestimento, aumento de vazão ou mudança do método construtivo.

Nessas condições, o diâmetro e a profundidade realmente utilizáveis podem ficar abaixo do limite nominal do equipamento; na comunicação de compra, as condições geológicas devem ser informadas ao fabricante com veracidade.

Comparação dos principais parâmetros públicos da WR260

Itens a verificar com o fabricante antes da compra

• Para o diâmetro-alvo e a profundidade prevista, fornecer o conjunto de perfuração, a especificação do martelo DTH e a vazão recomendada do compressor de ar nessa condição.
• Potência, tensão e modo de controle da opção de motor elétrico; a documentação não fornece valores específicos, devendo prevalecer a configuração oficial.
• O significado real da marcação de 2,73 m, bem como as dimensões em condição de transporte e o modo de carregamento da máquina.
• Faixa de especificação e profundidade de revestimento possível em diferentes condições geológicas.
• Diferenças no projeto de conclusão do poço para diferentes usos, como irrigação agrícola, abastecimento rural e poços em áreas de mineração.
• Condições litológicas e critérios de teste correspondentes à eficiência de perfuração de referência de 10–35 m/h, para evitar aplicação direta às formações locais.

Conteúdo já indicado na documentação sobre manutenção e uso

Antes da construção diária, deve-se verificar motor, sistema hidráulico, cabeçote rotativo, torre, guincho e mangueira de ar de alta pressão; durante a operação, observar pressão do ar, descarga de detritos, retorno de água e temperatura do equipamento; após o término, limpar lama e poeira e verificar roscas das hastes, lubrificação do martelo DTH e conexões hidráulicas. Em transferências frequentes, verificar também as esteiras e os pontos de fixação para carregamento. Ao transferir o equipamento, recolher a torre e avaliar taludes e capacidade de suporte do solo; antes de abrir o furo, garantir a estabilidade da máquina; em solo mole, adicionar placas de apoio.

Como existem diferenças nas condições geológicas reais, ferramentas no furo, ângulo de perfuração e modo de operação, a eficiência final de perfuração, a profundidade e o efeito de conclusão do poço devem basear-se nas condições de campo. O conteúdo acima não constitui promessa de efeito de conclusão para projetos específicos; recomenda-se que a decisão de compra seja confirmada em conjunto com dados hidrogeológicos locais e documentação técnica oficial do fabricante.
