O sistema de amostragem ciclone triplo CS3 do WR500RC-CS3 resolve o problema de concentração de fluxo no retorno de amostra, separação por ciclone, divisão e coleta, mas por si só não equivale a estabelecer automaticamente um arquivo de profundidade das amostras. Para que cada saco de amostra em projetos de exploração de ouro e cobre corresponda à profundidade do furo e resista ao envio para análise e revisão, a fase de compra deve incluir as regras de marcação de profundidade, os métodos de registro em campo, os requisitos de controle de qualidade das amostras e as convenções para tratamento de trechos anômalos na lista de verificação técnica, em vez de apenas confirmar se o equipamento consegue produzir amostras.
Primeiro, distinguir o que o equipamento pode fazer e o que não pode substituir

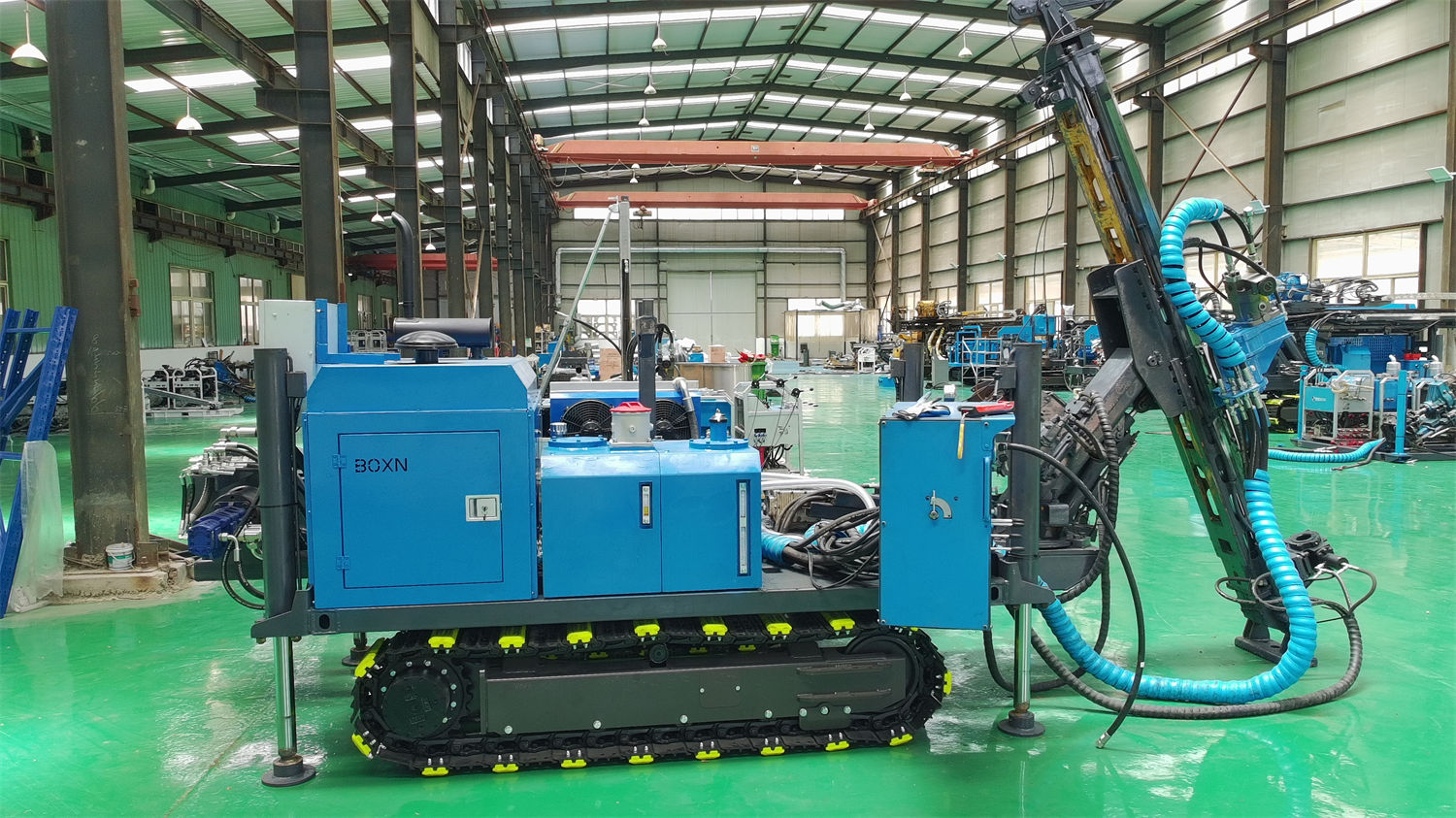

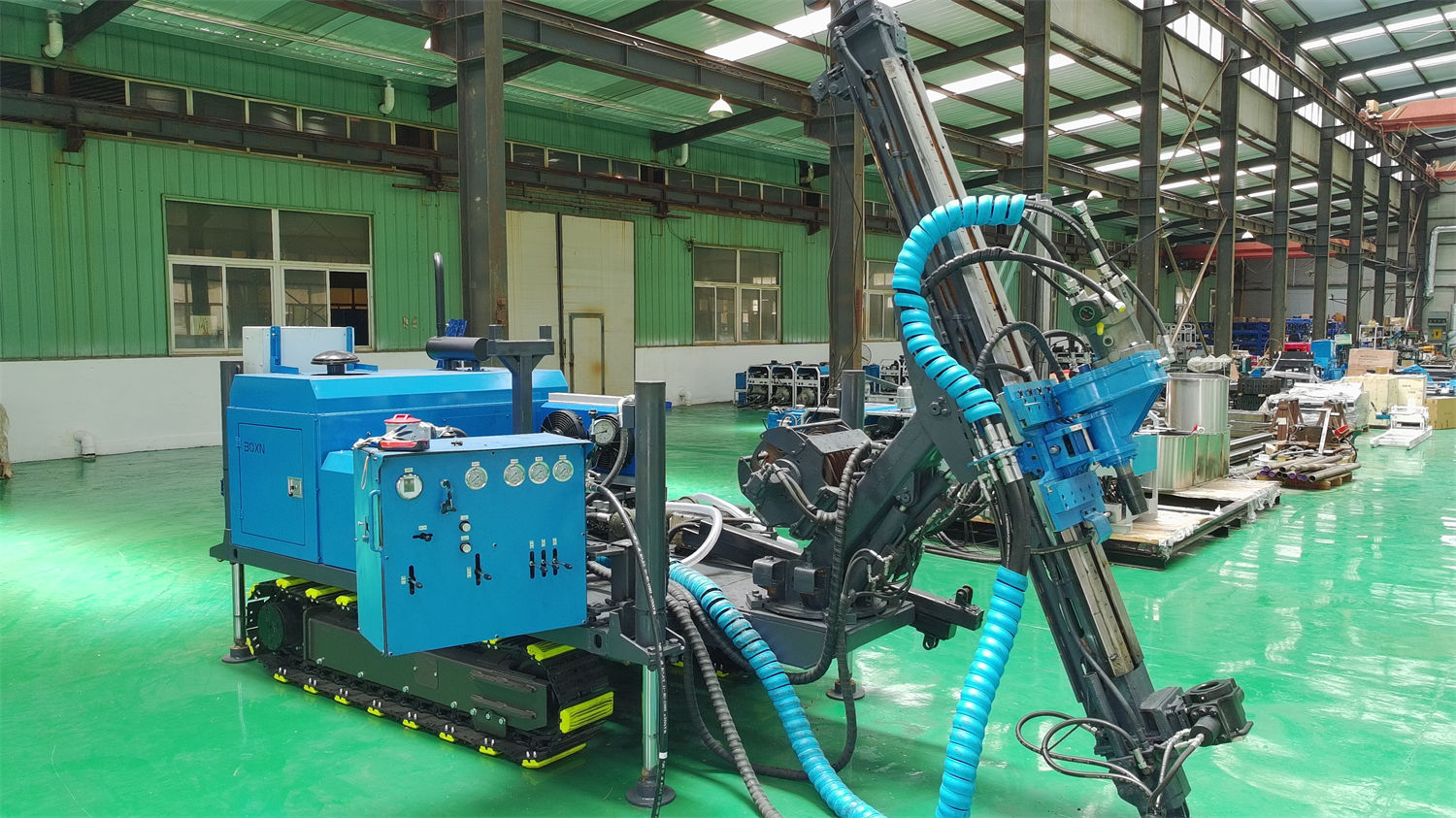

Os dados mostram que o WR500RC-CS3 é uma perfuratriz de circulação reversa sobre esteiras de nível 500 m, com profundidade máxima de perfuração de 500 m, diâmetro de furo de 105–400 mm, motor Cummins de 132 kW e suporte a ângulos de trabalho de 45° e 90°. O sistema CS3 integra separação por ciclone, divisão representativa e coleta de amostras em um único conjunto; os fragmentos de rocha retornam à superfície pelo tubo interno da haste RC de parede dupla, entram no sistema de ciclone para separação gás-sólido e, em seguida, passam pelo mecanismo de divisão para formar amostras utilizáveis em registro geológico e ensaios.
Os dados do equipamento também mencionam explicitamente que cada saco de amostra pode ser marcado com número do furo, profundidade inicial e final, data e número da amostra, facilitando o envio posterior para análise, arquivamento e rastreabilidade. Ou seja, a rastreabilidade é realizada pela combinação de «divisão pelo equipamento + identificação manual + registro em campo». O que o comprador precisa verificar é quem fornece as regras de conexão entre esses três elementos, se estão documentadas e se podem ser executadas em campo.
Até que ponto deve ser especificada a identificação dos sacos de amostra
Os campos mínimos indicados nos dados são número do furo, número da amostra, profundidade inicial e final e data. Na comunicação de compra, pode-se confirmar, um a um, se os itens a seguir serão explicitados pelo fabricante nos documentos de entrega:
- Além da escrita manual, existe uma regra uniforme de numeração nos sacos de amostra, e se o número é o mesmo usado na ficha de registro de campo.
- Se a «profundidade inicial e final» é calculada pela profundidade do furo ou pelo comprimento da haste, e se o comprimento da haste é registrado como base de conversão.
- Se um saco de amostra corresponde a um intervalo fixo de avanço ou se é permitido ajustar temporariamente o intervalo conforme mudanças litológicas; como manter a numeração contínua durante ajustes.
- O material do saco e o método de vedação para amostras úmidas ou com água, e se é necessário marcar separadamente o estado da amostra.
- Como é feita a verificação cruzada entre sacos de amostra e fichas de registro de campo, e qual procedimento adotar quando o número de sacos divergir do número de registros.
Esses itens pertencem ao sistema de gestão de amostragem do projeto; os dados apenas indicam os campos que podem ser marcados, sem fornecer formato específico de tabela ou norma de numeração. Na compra, devem ser apresentados como itens a serem confirmados conjuntamente pelo projeto e pelo fabricante, e não presumidos como parte integrante do equipamento.
Como garantir correspondência individual entre registros de campo e amostras
A correspondência de profundidade na amostragem por circulação reversa recai, em última instância, sobre o registro de campo. Os dados mencionam que o retorno pelo tubo interno da circulação reversa ajuda a reduzir a probabilidade de mistura entre diferentes trechos do furo, mas a representatividade da amostra ainda depende de limpeza do furo, conexão de hastes, estabilidade do retorno e gestão de amostragem em campo. Antes da compra, pode-se confirmar a divisão de responsabilidades nos seguintes elos:
- Durante a perfuração, quem registra o avanço, quem é responsável pela divisão, quem é responsável pelo ensacamento e numeração, e se os postos de registro e amostragem são separados.
- Após conexão de hastes, limpeza do furo ou retomada da perfuração, como são tratadas as amostras do trecho de transição, se são guardadas separadamente ou marcadas separadamente.
- Quem observa continuamente o volume de retorno, tamanho de partícula, cor, umidade e sinais de contaminação cruzada, e registra isso no relatório de turno.
- Quem realiza uma verificação antes do envio para análise entre a ficha de registro de campo e os sacos de amostra, e onde o resultado da verificação é armazenado.
A orientação dos dados para amostras de transição é «tratar conforme o sistema de amostragem em campo», sem especificar procedimentos concretos. Portanto, essa parte só pode ser tratada como item institucional a ser confirmado conjuntamente com o fabricante e o responsável geológico do projeto durante a compra, não cabendo estabelecer padrões operacionais não validados em nome da outra parte.
Em quais condições geológicas a marcação de profundidade tende a perder precisão
Os dados alertam explicitamente para duas situações que afetam a correspondência entre amostra e profundidade. Uma delas são zonas de falha, brechas e formações com fraturas desenvolvidas, onde blocos desprendidos da parede do furo podem permanecer temporariamente no interior e retornar de forma concentrada, afetando a correspondência entre amostra e profundidade; a orientação correspondente é controlar a velocidade de avanço, manter suprimento de ar estável e aumentar o registro em campo nos trechos anômalos, marcando separadamente a qualidade da amostra quando necessário. A outra são camadas superiores de solo, argila, areia e cascalho, que os dados indicam não serem necessariamente adequadas para perfuração pneumática RC direta; pode-se primeiro usar lama, revestimento ou outros métodos para estabilizar o trecho superior do furo e, após entrar na rocha, alternar para circulação reversa ou DTH.
Ao verificar a rastreabilidade das amostras em projetos de ouro e cobre, o comprador pode comparar as condições geológicas conhecidas da área da mina com as duas situações acima, definir quais trechos do furo provavelmente exigirão registro mais denso, marcação separada ou mudança de processo, e incluir isso como parte do plano de amostragem em campo no registro de comunicação técnica.
Amostras de controle de qualidade do projeto devem ser confirmadas antecipadamente
Os dados mencionam que, para amostras de minério que precisam ser enviadas a laboratório para análise, também devem ser previstas amostras duplicadas, brancas e padrão conforme os requisitos de controle de qualidade do projeto. A frequência de inserção, o modo de numeração e a correspondência com as amostras principais desses três tipos de amostras pertencem aos requisitos de controle de qualidade do projeto; os dados não fornecem quantidades ou proporções específicas. O que pode ser confirmado na fase de compra é: se os documentos de entrega do fabricante incluem arquivos explicativos sobre gestão de amostras, se o treinamento de pessoal em campo cobre requisitos de identificação e registro de amostras, e se itens consumíveis como sacos de amostra e fichas de registro estão incluídos no escopo de fornecimento. Esses itens podem ser verificados juntamente com o escopo de entrega e os acessórios de reposição, evitando descobrir somente após o início da obra que faltam suportes de registro.
Sugestão de lista de verificação de compra
Em torno de «marcação de profundidade de amostra e rastreabilidade de dados», os itens a confirmar podem ser organizados na tabela abaixo, obtendo-se resposta clara item por item do fabricante ou do responsável geológico do projeto.
| Item de verificação | Conteúdo a confirmar | Status da base documental |
|---|---|---|
| Campos de identificação do saco de amostra | Número do furo, número da amostra, profundidade inicial e final, data, e se há marcação adicional do estado da amostra | Os dados já indicam quatro tipos de campos marcáveis |
| Correspondência entre numeração e registro | Se a numeração dos sacos de amostra e a ficha de registro de campo usam o mesmo número de amostra | Requer confirmação com fabricante e projeto |
| Critério de conversão de profundidade | Se a profundidade inicial e final é calculada pela profundidade do furo ou pelo comprimento da haste | Requer confirmação; os dados não especificam |
| Tratamento de amostras de transição | Regras para trechos de transição após conexão de hastes, limpeza do furo e retomada da perfuração | Os dados remetem ao sistema de amostragem em campo |
| Registro em trechos anômalos | Registro mais denso e marcação separada em zonas de fratura, brechas e formações com fraturas desenvolvidas | Os dados já indicam impacto e direção de registro |
| Amostras de controle de qualidade | Requisitos de configuração de amostras duplicadas, brancas e padrão | Mencionado nos dados; frequência específica deve ser confirmada conforme o projeto |
| Documentos de entrega e treinamento | Arquivos explicativos de gestão de amostras e abrangência do treinamento de pessoal em campo | Requer confirmação; os dados não detalham |
É necessário esclarecer que vários itens da tabela acima dependem do sistema de amostragem e dos requisitos de controle de qualidade do próprio projeto de ouro e cobre; as informações do produto neste site cobrem apenas a descrição do equipamento e do sistema CS3, sem fornecer formulários de amostragem, normas de numeração ou frequências de controle de qualidade de projetos específicos. O comprador deve listar esses itens como pendências a confirmar, para que sejam determinados conjuntamente pelo responsável geológico do projeto e pelo fabricante antes de integrarem o contrato ou acordo técnico.
Um ponto facilmente confundido
O sistema triplo CS3 reduz a repetição de operações no transporte superficial e na divisão manual de amostras, aumentando a eficiência de divisão e a conexão do fluxo. Ele não substitui ações de gestão como numeração, registro e verificação de amostras. Ao tratar «eficiência de divisão» e «rastreabilidade de dados» como a mesma coisa na compra, é fácil surgirem lacunas de registro durante a obra. O procedimento mais seguro é verificar separadamente: no lado do equipamento, confirmar o caminho de retorno da amostra, o método de divisão e a capacidade de coleta; no lado da gestão, confirmar regras de identificação, correspondência de registros e convenções de tratamento de anomalias.
