O diâmetro de 900 mm é o limite superior da faixa de diâmetro de perfuração de 105–900 mm do WRT1200, mas "o equipamento pode ser marcado com 900 mm" e "um projeto específico pode ser concluído com 900 mm" não são a mesma coisa. O grande diâmetro eleva simultaneamente a carga da ferramenta de perfuração, o peso do revestimento, a demanda de descarga de detritos e a carga do compressor de ar; portanto, antes da aquisição, deve-se confirmar segmento por segmento, como uma cadeia de parâmetros, o diâmetro, a profundidade de perfuração, a força de elevação, o torque de rotação, a pressão de ar e o consumo de ar, as especificações da haste de perfuração e as condições de deslocamento da máquina completa, em vez de escolher um único valor para julgamento.
Primeiro segmento: determinar primeiro a meta combinada de diâmetro e profundidade de perfuração
Os parâmetros do WRT1200 fornecidos neste site são: profundidade máxima de perfuração de 1200 m, diâmetro de perfuração de 105–900 mm. Esses dois valores devem ser entendidos em conjunto — quanto maior o diâmetro de perfuração, maior a carga da ferramenta de perfuração no furo e da descarga de detritos no espaço anular, e a combinação de profundidade que pode ser realmente construída de forma estável precisa ser avaliada em conjunto com a formação e a capacidade dos equipamentos auxiliares. Os materiais não fornecem "a profundidade específica alcançável com diâmetro de 900 mm".
- O limite superior de diâmetro de 900 mm geralmente corresponde à demanda de configuração para poços de grande vazão, tubos de poço maiores e bombas submersíveis maiores;
- Após o aumento do diâmetro, o peso do revestimento, o volume de ar para descarga de detritos e a vazão do compressor de ar também aumentarão;
- O projeto formal deve deduzir o diâmetro razoável com base na vazão de água alvo, nas especificações do tubo do poço e no tipo de bomba, em vez de projetar diretamente pelo valor máximo.
Pontos a confirmar: a faixa recomendada de profundidade de perfuração com diâmetro de 900 mm, a combinação de ferramentas de perfuração auxiliares e a vazão mínima do compressor de ar não são fornecidas nos materiais; deve-se solicitar ao fornecedor os dados formais de correspondência diâmetro—profundidade de perfuração.
Segundo segmento: a força de elevação e a pressão axial conseguem cobrir a carga de grande diâmetro?
A força de elevação do WRT1200 é de 61 T e a pressão axial é de 13 T. Com o aumento da profundidade do furo, o peso próprio da haste de perfuração, o peso do revestimento e o atrito da parede do furo aumentam significativamente; o aumento do diâmetro também eleva ainda mais a carga da ferramenta de perfuração, do revestimento e do sistema de descarga de detritos. A força de elevação de 61 T é uma das bases importantes para julgar a viabilidade de manobras de descida e retirada em furos profundos, recuperação de martelo de fundo de furo e parte das operações de revestimento.
Os materiais também alertam: se a resistência à retirada da haste for anormal, deve-se primeiro limpar o furo e avaliar a parede do furo, a ferramenta de perfuração e os sedimentos, não devendo simplesmente forçar a tração com a força máxima de elevação. Isso pertence à relação entre a capacidade do equipamento e os limites operacionais; na aquisição, a força de elevação deve ser verificada em conjunto com as especificações planejadas de haste de perfuração e revestimento.
Terceiro segmento: correspondência entre torque de rotação e condição de duas velocidades
O torque máximo do sistema de rotação do WRT1200 é de 24000 / 12000 N·m, correspondendo à configuração de duas velocidades de 75 / 150 r/min. Baixa velocidade e alto torque são mais adequados para grande diâmetro, rocha dura e trechos de furo com alto atrito; a marcha alta é adequada para formações estáveis com menor resistência. O grande diâmetro de 900 mm geralmente está na faixa de operação de baixa rotação e alto torque.
| Parâmetro | Valor nos materiais | Ponto de atenção no projeto de grande diâmetro |
|---|---|---|
| Torque máximo | 24000 / 12000 N·m | Grande diâmetro, rocha dura e trechos de furo com alto atrito tendem à marcha de baixa velocidade e alto torque |
| Rotação | 75 / 150 r/min | Alternar conforme a carga da ferramenta, o retorno de detritos e a variação de torque |
| Força de elevação | 61 T | Coluna de perfuração em furo profundo, revestimento e recuperação de martelo de fundo |
| Pressão axial | 13 T | Correspondência com a ferramenta de perfuração e a rocha |
Quarto segmento: pressão de ar e consumo de ar em condições DTH
Ao usar perfuração com martelo de fundo DTH, os materiais indicam pressão de trabalho recomendada de 1,65–8 MPa e consumo de ar de 16–120 m³/min. Condições de grande diâmetro de 900 mm, furo profundo e rocha dura exigem muito da pressão e da vazão do compressor de ar; atender apenas à pressão sem vazão suficiente ainda pode causar impacto insuficiente, dificuldade de descarga de detritos e acúmulo de detritos no fundo do furo.
- Após avançar em rocha dura relativamente intacta, como calcário, arenito e granito, pode-se configurar martelo de fundo de média e alta pressão de ar para perfuração DTH;
- Camadas de solo, argila, areia e cascalho podem usar rotação com lama, revestimento ou outros métodos de estabilização do furo;
- Rocha alterada e zonas de falha fraturada são propensas a queda de blocos, redução de diâmetro, vazamento de ar e prisão da haste; ao entrar nesses trechos, deve-se reduzir o avanço excessivo e reforçar a limpeza do furo.
Pontos a confirmar: a combinação específica de pressão e vazão do compressor de ar necessária para diâmetro de 900 mm na profundidade alvo e a correspondência do modelo do martelo de fundo não são fornecidas nos materiais; é necessário confirmar especificamente conforme a formação real.
Quinto segmento: especificações da haste de perfuração e curso de avanço
Os materiais recomendam diâmetro de haste de perfuração de 127 mm, com comprimento de haste suportando 3 m ou 6 m. Hastes de maior diâmetro são mais adequadas para alto torque e condições de furo profundo; hastes de 6 m podem reduzir o número de conexões, enquanto hastes de 3 m são mais flexíveis no transporte, na cooperação manual e em locais restritos. O curso de avanço/alimentação é de 7 / 13 m, podendo ser selecionado conforme a configuração final; um curso mais longo pode reduzir a frequência de retorno do cabeçote de potência e de operação da haste, e a configuração de 7 m facilita conciliar a estrutura da máquina completa e a adaptabilidade ao local. A configuração formal deve ser baseada nos dados de confirmação técnica do fornecedor.
Sexto segmento: deslocamento da máquina completa e condições do local

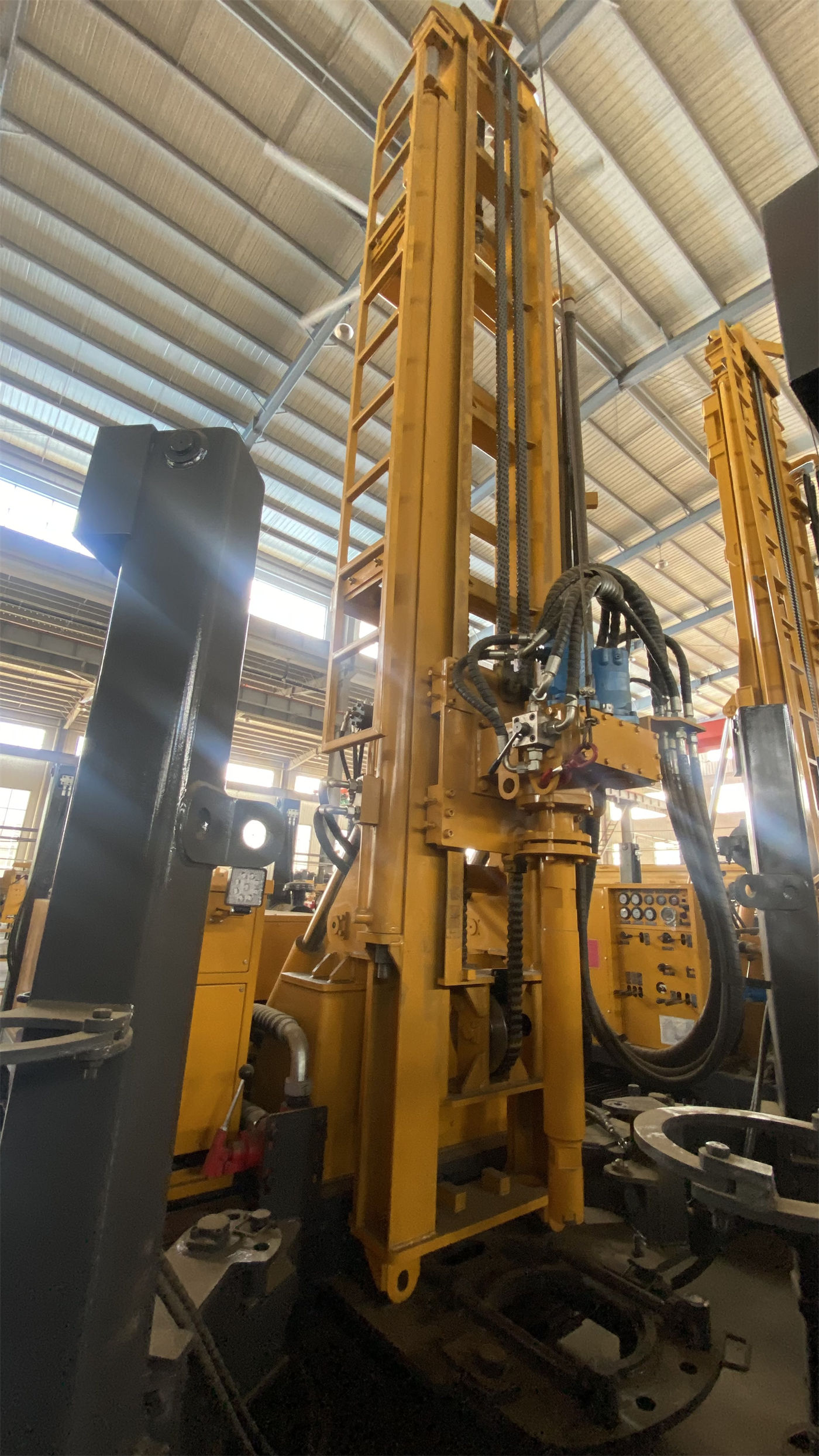

O peso total do WRT1200 é de cerca de 32 T, as dimensões de transporte são de cerca de 11,5 × 2,25 × 3,2 m, adota estrutura de torre reta em vez de torre telescópica, e o contorno de transporte é relativamente fixo. Antes da aquisição, deve-se confirmar o limite de altura das estradas, o espaço de entrada e o gabarito do local, além de verificar a largura da estrada, a capacidade de carga de pontes, o raio de curvatura, a capacidade de suporte do solo e obstáculos acima.
A estrutura de torre reta é mais adequada para rotação de alto torque por longos períodos, descida e retirada de coluna de perfuração pesada e operações de revestimento, mas o custo é um contorno de transporte mais fixo. Isso está diretamente relacionado à escala de revestimento e ferramentas de perfuração necessárias para o poço de grande diâmetro de 900 mm e deve ser considerado em conjunto na fase de planejamento de entrada no projeto.
Como usar esta cadeia de parâmetros nos materiais de confirmação de aquisição
Recomenda-se transformar os seis segmentos acima em uma lista de verificação: primeiro anotar o diâmetro alvo de 900 mm e a profundidade alvo, depois corresponder item a item à força de elevação, à marcha de torque, à pressão de ar e consumo de ar, às especificações da haste de perfuração, ao curso de avanço e às dimensões de deslocamento, e finalmente marcar quais valores vêm dos materiais e quais precisam ser complementados e confirmados pelo fornecedor. Os valores já confirmados nos materiais incluem profundidade de perfuração de 1200 m, diâmetro de 105–900 mm, força de elevação de 61 T, pressão axial de 13 T, torque de 24000 / 12000 N·m, 75 / 150 r/min, pressão de ar de 1,65–8 MPa, consumo de ar de 16–120 m³/min, haste de perfuração recomendada de 127 mm, curso de avanço de 7 / 13 m, potência diesel de 220 / 264 kW, guincho auxiliar duplo de 4 T + 3 T, peso total de cerca de 32 T e dimensões de transporte de cerca de 11,5 × 2,25 × 3,2 m.
A profundidade real perfurável com diâmetro de 900 mm, a seleção do compressor de ar auxiliar, o projeto do tubo do poço e do tubo filtrante, o esquema do trecho de vedação de água, etc., não são fornecidos com conclusões específicas nos materiais; são pontos que devem ser verificados com o fornecedor ou projetista antes do projeto formal do poço, e não se deve programar a produção diretamente apenas com base nos parâmetros limites do equipamento.
