Nos materiais do PV390 está bem claro: profundidade de perfuração de 0–6 m, diâmetro de 80–600 mm, finalidade de pré-perfuração de fundações de suportes fotovoltaicos. Lendo esses itens em conjunto, a fronteira entre ele e uma perfuratriz de poços de água já está traçada. O que realmente causa problemas não é essa fronteira em si, mas algumas interpretações que surgem ao redor dela — tratar a pré-perfuração fotovoltaica como uma pequena obra de poço de água, tomar a profundidade máxima como profundidade prevista para cada furo, considerar o valor de torque como passe livre para qualquer formação, ou tomar o ângulo de subida como base segura para deslocamento. A seguir, explica-se item por item conforme o conteúdo fornecido nos materiais.
Primeiro, a finalidade: pré-perfuração de fundação fotovoltaica e construção de poço de água não são o mesmo tipo de obra

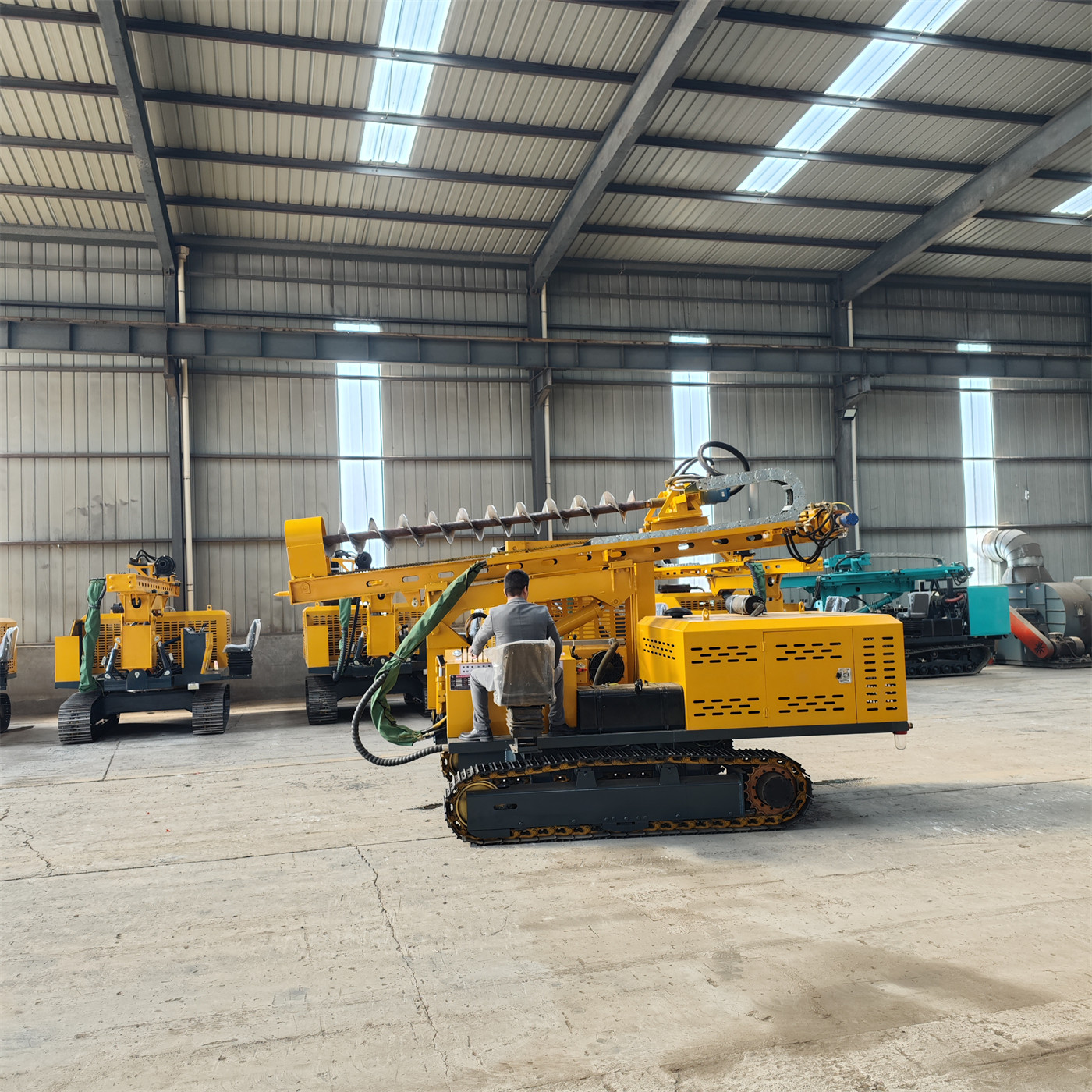

Os materiais posicionam o PV390 como um bate-estacas fotovoltaico hidráulico sobre esteiras, voltado para usinas fotovoltaicas em solo, áreas fotovoltaicas em montanha e pré-perfuração de fundações de engenharia, destinado principalmente à pré-perfuração e abertura de furos para fundações de suportes fotovoltaicos, além de execução de estacas com acessórios correspondentes. Ele não inclui no escopo de uso as etapas de poço de água, como conclusão do poço, instalação de tubulação e limpeza do poço.
Não se trata de uma diferença apenas de nomenclatura, mas de combinação de parâmetros. A profundidade de perfuração do PV390 é de 0–6 m e o diâmetro é de 80–600 mm. Projetos de poços de água geralmente se preocupam com a posição do aquífero, profundidade de conclusão do poço, diâmetro do poço e processo de instalação de tubulação; essas condições não têm explicação correspondente nos materiais do PV390. Portanto, usar o PV390 para tarefas de poço de água carece de base paramétrica verificável.
Dos seis equívocos, quais são os mais frequentes
Equívoco 1: profundidade de 0–6 m significa que cada furo deve atingir 6 metros
0–6 m é a faixa de profundidade de perfuração indicada pelo equipamento, não um valor meta de execução. A profundidade real de fundações de suportes fotovoltaicos, postes de cercas e outros projetos de fundação rasa é determinada pelo desenho de projeto; projetos convencionais não necessariamente usam 6 m. O limite de capacidade do equipamento e a profundidade de projeto são duas coisas distintas.
Equívoco 2: diâmetro de 80–600 mm é apenas uma faixa opcional
Os materiais indicam que 80–600 mm pode ser usado para adaptar-se a diferentes tipos de estaca, furos guia e necessidades de furos de fundação: diâmetros menores são adequados para pré-perfuração de posições convencionais de estaca, e diâmetros maiores para obras que exigem furos de fundação maiores. Mas o diâmetro final deve basear-se no desenho de projeto e na forma da fundação; não é porque o equipamento cobre essa faixa que se pode adotá-la diretamente.
Equívoco 3: torque de 13000 N·m cobre mais formações
O redutor do PV390 tem torque de 13000 N·m, rotação da haste de perfuração de 90 r/min e usa pressão por corrente. A descrição do torque nos materiais é: para grandes diâmetros, camadas de solo compacto e formações com pedras misturadas, maior torque ajuda a manter a rotação; mas o avanço real ainda depende do tipo de broca, da estrutura da formação e do controle de avanço. Ou seja, o torque não é fator determinante isolado; a velocidade de descida da pressão por corrente também afeta o resultado.
Equívoco 4: ângulo de subida de 35° equivale a uma inclinação segura para deslocamento
Os materiais indicam ângulo de subida de 35°, e ao mesmo tempo alertam claramente: a obra real em encosta deve considerar de forma abrangente a inclinação transversal, o grau de umidade do solo, o tipo de solo e o centro de gravidade da máquina; não se deve usar apenas o ângulo máximo de subida como base de segurança para deslocamento. Em áreas fotovoltaicas são comuns estradas de terra, grama e cascalho, e as condições reais de aderência nesses locais ainda diferem dos valores nominais.
Equívoco 5: após trocar para broca de impacto, pode ser usado em rocha, o que equivale a poder perfurar poços em rocha dura
O texto original dos materiais é: após trocar para broca de impacto, pode ser usado em obras em rocha fortemente intemperizada e camadas rochosas, e também indica que se deve selecionar a broca compatível conforme a dureza da rocha, o grau de integridade e o diâmetro alvo. Os materiais não fornecem modelo de martelo de impacto nem energia de impacto, portanto não se faz promessa adicional sobre eficiência específica em rocha dura. Essa parte da capacidade só pode ser entendida conforme a redação existente nos materiais.
Equívoco 6: chassi de esteiras e ajuste de atitude resolvem todos os problemas de terreno

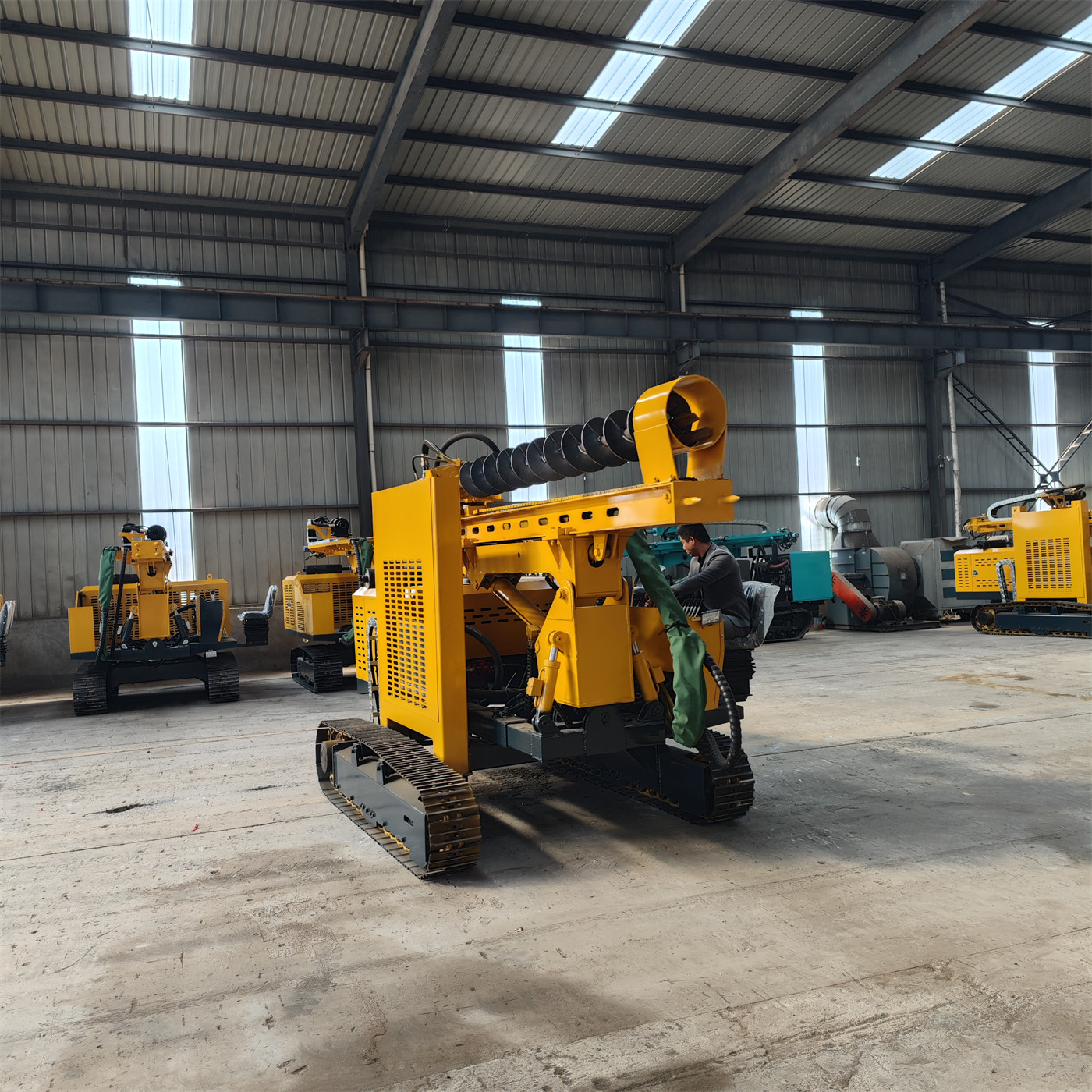

O PV390 possui inclinação do mastro de 120°, braços oscilantes laterais com dois cilindros hidráulicos e compensação de extensão frontal e traseira de 50 cm; essas são capacidades de ajuste da atitude de perfuração e da posição de alinhamento do furo, não capacidade de abrir estradas ou nivelar terrenos. Se o equipamento consegue chegar e parar de forma estável ainda depende das condições da via de acesso e do entorno da posição da estaca.
Consulta rápida dos limites de parâmetros
| Item | Valor nos materiais | Restrição de uso |
|---|---|---|
| Profundidade de perfuração | 0–6 m | Posicionado para estacas fotovoltaicas e obras de fundação rasa, não para poços de água profundos |
| Diâmetro de perfuração | 80–600 mm | Basear-se no desenho de projeto e na forma da fundação |
| Torque do redutor | 13000 N·m | O avanço também depende do tipo de broca, da estrutura da formação e do controle de avanço |
| Rotação da haste de perfuração | 90 r/min | Usar em conjunto com a pressão por corrente |
| Inclinação do mastro | 120° | Para ajuste da atitude de perfuração em encostas |
| Compensação de extensão frontal e traseira | 50 cm | Ajuste fino longitudinal da posição da estaca |
| Ângulo de subida | 35° | Requer considerar inclinação transversal, umidade, solo e centro de gravidade; não serve como base de segurança para deslocamento |
Ler os materiais por formação: o que pode fazer e a que prestar atenção
Os materiais trazem descrições classificadas da geologia aplicável, mas as observações de cada categoria são mais relevantes do que “serve ou não”:
- Solo: adequado para pré-perfuração convencional de fundações fotovoltaicas e execução de posições de estaca.
- Loess: ajustar parâmetros de perfuração conforme densidade e teor de umidade.
- Argila: atenção ao empastamento da broca e à remoção de detritos.
- Areia com seixos: selecionar a broca conforme o tamanho das partículas e o grau de compactação; a condição da parede do furo e a carga de rotação precisam ser avaliadas no local.
- Camada de aterro com resíduos: focar na prevenção de corpos estranhos, vazios e bloqueios localizados.
- Rocha fortemente intemperizada e camadas rochosas: após trocar para broca de impacto, pode ser usado nas formações correspondentes.
Os materiais trazem ainda uma observação sobre controle de avanço: ao encontrar seixos, camada de aterro ou rocha fortemente intemperizada, deve-se controlar o avanço conforme a carga de rotação e o estado da broca, evitando descida rápida demais que cause desvio do furo, travamento da broca ou impacto excessivo; se houver impacto anormal ou aumento súbito da carga de rotação, deve-se retirar a broca e inspecionar em tempo hábil.
Parte de potência e chassi: manter apenas as informações dos materiais
O PV390 vem com motor Yuchai de quatro cilindros de 85 kW, bomba tripla 40 / 40 / 32, motor de deslocamento TM09, dimensões totais de 5200 × 2300 × 2650 mm, largura da sapata de esteira de 400 mm e chassi de esteiras. Os materiais explicam que a sapata de 400 mm ajuda a distribuir a pressão sobre o solo e melhora a aderência em estradas de terra, grama, cascalho e encostas; sobre a motorização a diesel, explicam que é mais adequada para obras autônomas em campo, e que em operação contínua de alta carga deve-se verificar com atenção o sistema de arrefecimento, o filtro de ar e o sistema de combustível.
Os materiais também mencionam uma observação de modelo: o modelo do produto nos materiais originais era SL390, confirmado como PV390; este artigo usa uniformemente PV390, e os demais parâmetros técnicos são organizados conforme os materiais fornecidos.
Partes que precisam ser confirmadas no local ou em documentos de projeto
Os itens a seguir não têm conclusão nos materiais existentes e só podem ser verificados no nível do projeto: a eficiência real de perfuração e a qualidade do furo devem considerar condições geológicas, tipo de broca, tipo de estaca, diâmetro, ângulo de execução e modo de operação; o valor de diâmetro adequado deve basear-se no desenho de projeto da fundação; o modelo específico e a energia de impacto da broca de impacto não são fornecidos nos materiais; as condições de segurança para deslocamento em encostas devem ser julgadas de forma abrangente com base na inclinação transversal real, no grau de umidade do solo, no tipo de solo e no centro de gravidade da máquina.
Depois de distinguir esses itens, os limites do PV390 não serão distorcidos por um único valor: ele é um equipamento hidráulico sobre esteiras voltado para pré-perfuração de fundações fotovoltaicas, e profundidade de perfuração, diâmetro e adaptabilidade geológica estão todos descritos dentro da faixa de seus materiais; tarefas fora dessa faixa precisam de outra base de referência.
