Vamos responder claramente à pergunta: nos dados deste modelo WRTR1000, a torre está descrita como "torre tipo K telescópica hidráulica de 60 T", ou seja, é um componente fixo do próprio produto de nível 1000 metros, não existindo uma opção de "com ou sem" para o mesmo modelo. O que realmente vale questionar não é se deve ser equipado, mas por que o equipamento de perfuração de mesa rotativa de nível 1000 metros chegou ao ponto de ser indispensável a telescopia? Lendo os parâmetros da torre junto com os tubos de perfuração e o chassi, a resposta é bastante concentrada.
Primeiro, divida esta questão em três camadas
"Deve ser necessariamente equipado com torre telescópica?" contém pelo menos três questões distintas: se este modelo oferece uma versão sem torre telescópica; se a magnitude de profundidade de perfuração de 1000 metros exige necessariamente estrutura telescópica; se a torre telescópica resolve um problema de processo de construção ou de transporte. As respostas são diferentes, e misturá-las facilmente leva a um vago "depende".
- Nível do modelo: nos dados do WRTR1000, a coluna da torre tem apenas uma descrição, ou seja, torre tipo K telescópica hidráulica de 60 T, sem configuração alternativa não telescópica listada.
- Nível de magnitude: é preciso comparar altura da torre, altura útil, carga e comprimento dos tubos de perfuração equipados.
- Nível de aplicação: é preciso distinguir se a ação telescópica ocorre durante a manobra da coluna de perfuração ou durante o transporte e ereção.
Altura de torre de 19,5 m e haste quadrada de 12,192 m
A altura total da torre do WRTR1000 é de 19,5 m, com altura útil de 18,482 m. A diferença de pouco mais de 1 metro entre os dois valores deve-se à estrutura superior da torre e à conexão inferior, sendo que a altura útil é o que realmente pode ser usada para o curso de elevação.
Nos tubos de perfuração associados, a haste quadrada tem especificação de 108 × 108 × 12192 mm, os tubos de perfuração padrão são de 89 × 9400 mm, com opção de três diâmetros: 89 / 114 / 127 mm. Colocando a haste quadrada de 12,192 m dentro da altura útil de 18,482 m, a margem é deixada para a altura combinada do gancho de elevação, cabeça de injeção, alças e conexões dos tubos de perfuração — esta parte não está listada item a item nos dados, portanto não é possível deduzir diretamente da altura da torre quantos tubos de perfuração podem ser manobrados por viagem, apenas confirmar que há margem no sentido do comprimento.
Altura útil não é curso de elevação disponível
O número "altura útil de 18,482 m" é facilmente confundido com o curso líquido que o sistema de elevação pode percorrer. O curso realmente disponível ainda precisa descontar o comprimento do gancho de elevação, cabeça de injeção e conjunto de ferramentas. Os dados fornecem as dimensões estruturais da torre, mas não o alcance de trabalho do sistema de elevação dentro da torre, portanto não se pode usar 18,482 m diretamente como o comprimento de coluna de perfuração elevável por viagem para cálculo.
Sobre qual condição de trabalho atua a carga de 60 T
A carga máxima da torre é de 60 T, e as cargas nominais do gancho de elevação e da cabeça de injeção do mesmo modelo também são de 60 T. Os três valores alinhados indicam que a restrição do trecho de furo profundo é uniformemente colocada na mesma linha: após somar o peso próprio da coluna de perfuração, peso do revestimento e atrito da parede do furo, se é possível completar a manobra dentro de 60 T.
Em furos de nível 1000 metros, o peso da coluna de perfuração aumenta monotonicamente com a profundidade. A capacidade de carga da torre neste nível não é um item adicional, mas um item básico em paralelo com o torque da mesa rotativa e a força de elevação do guincho. É preciso notar que 60 T é carga nominal, não uma cota para "continuar elevando mesmo após resistência anormal"; os dados também não fornecem valores de tratamento para condições anormais como prisão da coluna, o que pertence ao julgamento no local conforme as condições do furo.
As duas palavras "telescópica" referem-se ao estado de transporte
A função da estrutura telescópica hidráulica tipo K pode ser vista em dois estados.
- Estado de trabalho: a torre é ereta, fornecendo altura útil de 18,482 m e carga de 60 T, suportando operações com coluna de perfuração longa e revestimento.
- Estado de transporte: a torre pode reduzir parte da altura de trabalho e ser transportada integralmente com o chassi rebocável.
A redação original dos dados é "reduzir parte da altura de trabalho no estado de transporte", mas não fornece a altura de transporte após recolhimento, comprimento de transporte ou valores de limite de altura. Isso significa que se pode confirmar que a telescopia traz mudança no estado de transporte, mas não se pode inferir dimensões específicas de transporte rodoviário, nem se a torre fica completamente deitada no estado de transporte. Quando tais valores forem necessários, pertencem ao escopo de verificação separada com o fornecedor.
O chassi rebocável determina que esta torre deve poder mudar de atitude

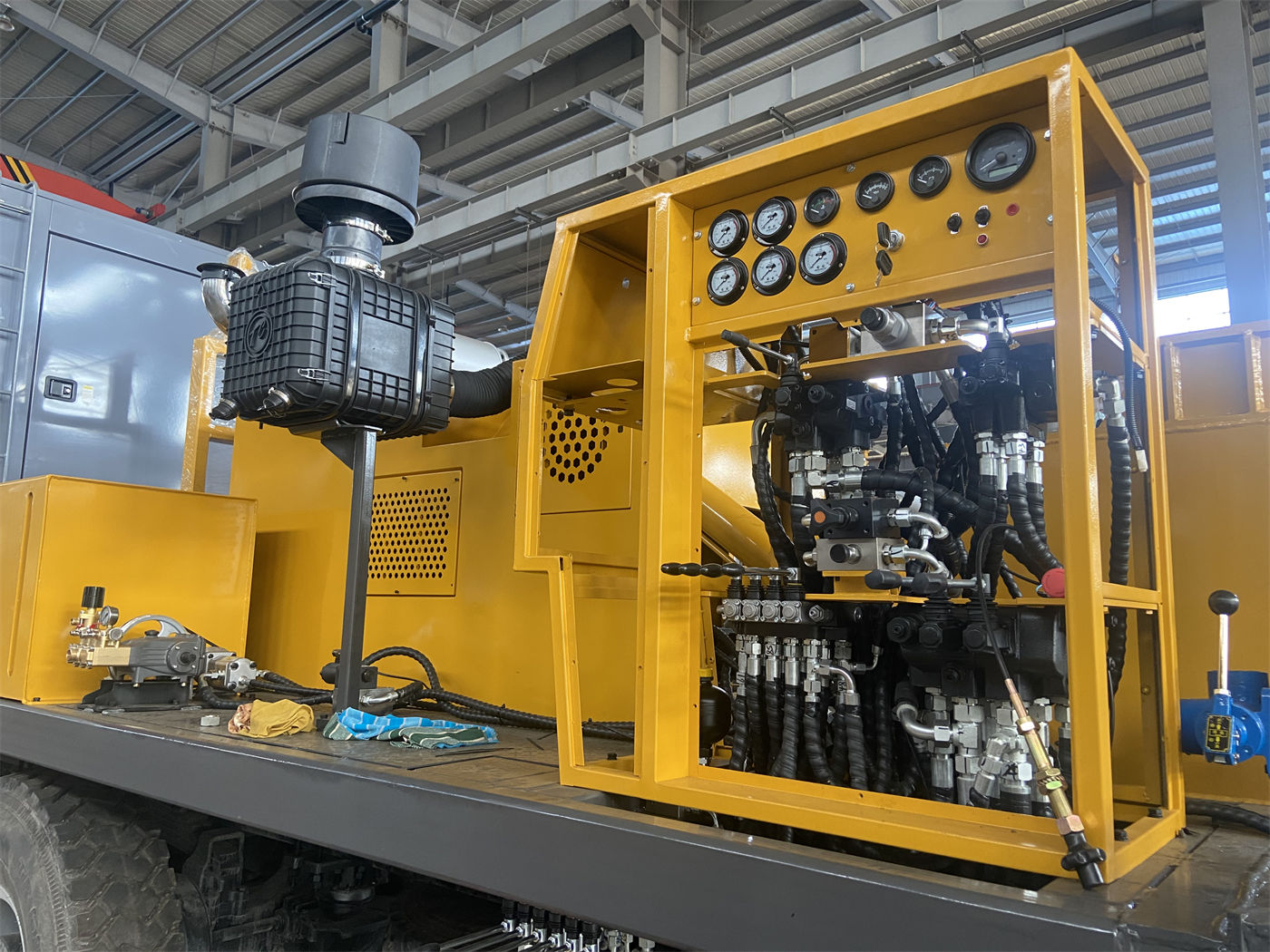

O WRTR1000 é uma plataforma rebocável, com torre de perfuração, mesa rotativa, guincho duplo, bomba de lama BW1200/7, motor diesel Cummins de 269 kW e gerador auxiliar de 50 kW todos dispostos sobre o mesmo chassi. A máquina completa precisa se deslocar entre áreas de mineração, fazendas, campos geotérmicos e projetos remotos de poços de água, portanto a torre deve ter a capacidade de ser recolhida durante o transporte e ereta ao chegar ao local. Por outro lado, se fosse um equipamento de canteiro completamente fixo, o transporte não seria responsabilidade da máquina completa, e a telescopia da torre não seria restringida pelo mesmo motivo.
Substituindo por torre fixa, onde recai o custo
Supondo que não se adote estrutura telescópica, pode-se deduzir três pontos diretamente afetados a partir dos parâmetros, mas note que são inferências baseadas nos parâmetros existentes, não uma avaliação de um equipamento específico.
| Etapa | Parâmetros atuais | O que precisa ser reenfrentado sem a telescopia |
|---|---|---|
| Transporte da máquina completa | Chassi rebocável integra todos os sistemas | A altura de trabalho no estado de transporte da torre não pode ser reduzida, aumentando a dificuldade de verificação de limite de altura rodoviário, capacidade de pontes e raio de curvatura |
| Ereção e deitamento da torre | Torre tipo K telescópica hidráulica | Sem ação hidráulica, a ereção e o deitamento da torre exigem arranjo separado de içamento ou outros métodos |
| Manuseio de coluna de perfuração em furo profundo | Altura útil de 18,482 m, com tubos de perfuração padrão de 9,4 m | A altura da torre em si não muda, mas as condições de transporte e ereção afetam a organização no local do mesmo arranjo de coluna longa |
A terceira linha da tabela é facilmente mal interpretada como "a telescopia afeta a eficiência de perfuração". Pelos dados, a telescopia altera a atitude da torre, não a altura e carga após ereta; a eficiência de perfuração e manobra é mais determinada pela altura útil, força de elevação do guincho e comprimento dos tubos de perfuração.
No mesmo nível, o que realmente é restringido é o comprimento da coluna de perfuração
Desviando a atenção da forma da torre para o comprimento dos tubos de perfuração, vê-se uma escolha mais clara: tubos de perfuração padrão de 9,4 m e haste quadrada de 12,192 m reduzem o número de conexões em furos profundos de 1000 m, ao mesmo tempo que elevam as exigências de espaço interno da torre, organização de içamento e comprimento de transporte. A torre telescópica, neste conjunto, desempenha o papel de permitir a coexistência de operações com coluna longa e transporte integral, e não é apenas um substituto para "torre alta".
Os dados também fornecem força de elevação de cabo único do guincho principal de 90 kN, força de elevação de cabo único do guincho auxiliar de 50 kN, com capacidade de enrolamento de cabo de 160 m para ambos. Os guinchos principal e auxiliar dividem as tarefas de manuseio da coluna de perfuração, auxílio ao revestimento e içamento no local. Carga da torre de 60 T, gancho de elevação de 60 T, cabeça de injeção de 60 T e estes dois guinchos formam juntos a cadeia completa de manuseio de coluna de perfuração em furo profundo; qualquer item isolado não é suficiente para julgar a capacidade operacional.
Quais perguntas os dados não respondem
Os pontos a seguir não aparecem nos dados do site sobre o WRTR1000; se necessário, devem ser verificados com o fornecedor:
- Altura, comprimento e peso reais da torre no estado de transporte;
- Equipamentos auxiliares e espaço livre no local necessários para ereção e deitamento da torre telescópica hidráulica;
- Curso de trabalho real do sistema de elevação dentro da torre;
- Se existe uma versão do WRTR1000 sem torre telescópica;
- Requisitos de inspeção diária da ação telescópica e manutenção do sistema hidráulico.
Antes de obter essas informações, substituir diretamente "deve ser necessariamente equipado com torre telescópica?" por "portanto é obrigatório comprar com telescopia" ainda carece de um passo. O julgamento sustentável é: nesta plataforma rebocável de nível 1000 metros WRTR1000, a torre tipo K telescópica, a carga de 60 T, a altura útil de 18,482 m e a haste quadrada de 12,192 m aparecem em conjunto, e a ação telescópica serve principalmente ao transporte integral e à ereção da torre; quanto a se um projeto específico precisa deste nível, deve-se deduzir a partir da profundidade do furo, diâmetro do furo, programa de revestimento e condições de transferência, e não concluir isoladamente pela forma da torre.
