Nas informações da WR260, há apenas duas frases sobre o local: o chassi de esteiras facilita a transferência em estradas rurais, caminhos de campo e áreas de cascalho; as dimensões do equipamento são de aproximadamente 3900 × 1750 × 2250 mm, sendo mais fácil de entrar em áreas industriais e áreas de construção com espaço limitado do que grandes perfuratrizes de poços profundos. Essas duas frases são o ponto de partida deste artigo. Estradas rurais e divisas de campo não são construídas para perfuratrizes, sua largura, curvas e capacidade de suporte do solo não são projetadas de acordo com as dimensões do equipamento, portanto, o que realmente determina se a WR260 pode entrar conforme o planejado são várias condições do local não relacionadas à tabela de parâmetros.
Primeiro, as dimensões: o que 3900 × 1750 × 2250 mm representam em uma estrada rural
As dimensões externas fornecidas são de aproximadamente 3900 mm de comprimento, 1750 mm de largura e 2250 mm de altura. A largura de 1750 mm determina se ela pode passar por trechos estreitos contínuos, o comprimento de 3900 mm determina o espaço de manobra necessário para curvas e ré, e a altura de 2250 mm está relacionada à presença de galhos baixos, pórticos, linhas aéreas ou coberturas temporárias ao longo do caminho.
Esses três itens são o contorno geral da máquina, e não uma parte desmontável específica. Há outro parâmetro de 2,73 m nas informações, rotulado como “largura de carregamento / Width of loading”, cujo nome não é consistente com a largura externa de 1750 mm; este artigo apenas o mantém conforme rotulado nas informações, sem interpretá-lo como largura real de transporte, e o definitivo deve ser confirmado com documentação técnica oficial de produção. Questões relacionadas ao transporte também precisam ser verificadas separadamente.
Esteiras de aço e distância de transferência correspondente à velocidade de deslocamento de 2,5 km/h

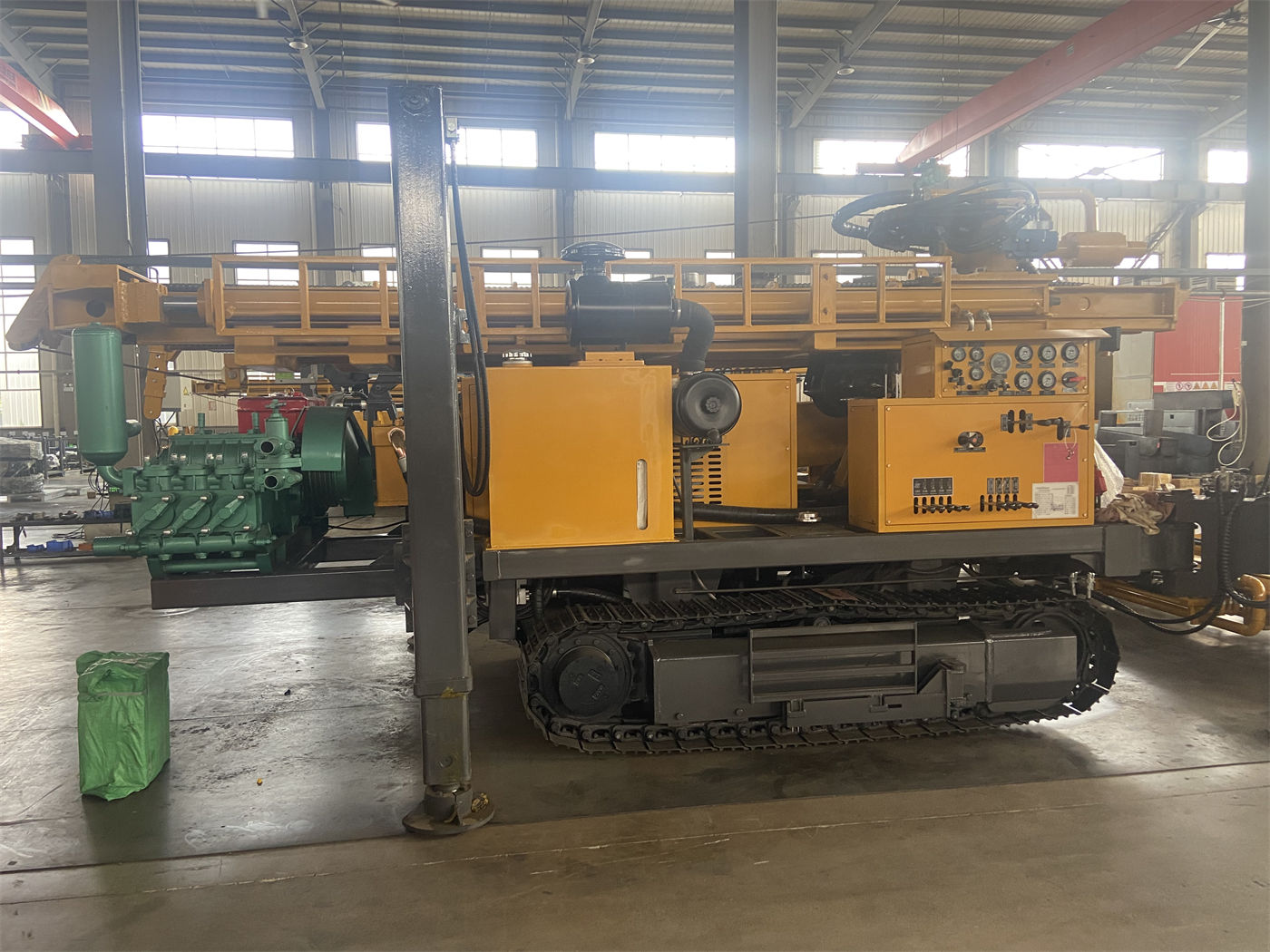

A WR260 utiliza chassi de esteiras de aço, com velocidade de deslocamento de cerca de 2,5 km/h e capacidade máxima de subida de referência de 30°. As esteiras de aço têm boa tração e estabilidade em cascalho, estradas rurais e áreas de mineração, mas a velocidade em si determina que ela é mais adequada para transferências curtas por conta própria, e não para substituir veículos de transporte em longas distâncias.
Estimando a 2,5 km/h, um trecho de dois ou três quilômetros de estrada rural leva horas apenas de deslocamento; se for necessário dar ré repetidamente, dar passagem ou contornar obstáculos, o tempo real aumentará ainda mais. As informações recomendam que, ao transferir o equipamento, a torre deve ser recolhida e as condições de talude e capacidade de suporte do solo devem ser avaliadas — esses dois itens não são etapas formais em estradas rurais; subleitos moles, pavimentos temporários de travessia de água e divisas de campo soltas após a chuva são situações que exigem avaliação prévia antes de decidir.
O curso de 1,4 metro das sapatas resolve o nivelamento, não o próprio local
O curso das sapatas altas da WR260 é de 1,4 m, permitindo apoiar e nivelar o equipamento em terrenos levemente irregulares. As informações também indicam: solos moles exigem placas de apoio adicionais para evitar recalque das sapatas, que pode inclinar a torre e deslocar a posição do furo. Ou seja, o ajuste das sapatas atua sobre a postura, não sobre a capacidade de suporte do solo.
As áreas de trabalho em fazendas e pomares geralmente são camadas aráveis, com compactação insuficiente; os pontos de parada temporários nas laterais de estradas rurais podem ser aterro ou encostas. Esses locais ainda podem continuar a recalcar após a abertura das sapatas. Para garantir a estabilidade da máquina antes da perfuração, geralmente ainda é necessário adicionar placas de apoio sob as sapatas e, com base na avaliação do local, determinar se o solo precisa de tratamento adicional.
Locais diferentes, pontos de atenção diferentes para o mesmo equipamento
As informações listam os cenários de aplicação da WR260 como abastecimento de água rural, irrigação agrícola, fazendas de criação, fábricas, canteiros de obras e abastecimento de água em pequenas áreas de mineração. As condições do equipamento são comuns a esses cenários, mas os pontos de atenção no local não são os mesmos.
- Estradas rurais e comunidades: atenção à largura de passagem, obstáculos baixos ao longo do caminho, pontos de parada temporários e programação de horários de trabalho nas proximidades de áreas residenciais.
- Fazendas e pomares: atenção à capacidade de suporte das divisas de campo, desvio de culturas e instalações de irrigação e drenagem, e rotas de deslocamento para troca de posição entre vários poços.
- Fazendas de criação e pastagens: atenção às condições de passagem contínua em pavimentos rígidos ou semirrígidos dentro da propriedade, e à relação de posição com as instalações existentes de água e energia.
- Pequenas áreas de mineração e acampamentos de prospecção: as informações mencionam que o chassi de esteiras facilita o deslocamento em estradas de cascalho de mineração e terrenos geralmente irregulares, e alertam que, quando a proporção de rocha dura é alta, deve-se dar atenção especial à compatibilidade com martelo de fundo de furo e compressor de ar.
- Fábricas e canteiros de obras: atenção à altura de vãos de portas, raio de curvatura dos corredores da fábrica e métodos de parada em áreas com espaço limitado.
Essas são diferenças nas condições do local, não diferenças na capacidade do equipamento. Ao entrar em locais diferentes, a mesma WR260 tem prioridades diferentes a serem resolvidas.
Processos repetidos durante a transferência entre vários poços
Equipes de construção que precisam de vários poços de irrigação repetem a ação de transferência muitas vezes. As informações mencionam que o corpo compacto e a boa mobilidade ajudam a reduzir o tempo de troca de posição. De onde vem essa “redução” pode ser inferido a partir das condições da máquina: dimensões relativamente compactas, comprimento de avanço único de 3,3 m compatível com hastes de 1,5 m, 2 m e 3 m, reduzindo o tempo auxiliar de retorno do cabeçote de potência e conexão de hastes.
No entanto, o tempo de transferência também inclui recolhimento da torre, subida e descida das sapatas, escolha da rota de deslocamento das esteiras, realinhamento da posição do furo e nivelamento. As informações não fornecem números de tempo para esses processos, e este artigo não os usa como base; o real deve ser determinado pelas condições do local e pelo modo de operação.
Parte do cenário operacional relacionada às condições geológicas
O local determina se o equipamento pode ser posicionado; a formação geológica determina como perfurar após o posicionamento. As informações da WR260 fornecem vários limites por formação geológica, diretamente relacionados à avaliação do cenário:
- Rochas relativamente intactas como calcário, arenito e granito podem ser perfuradas com martelo de fundo de furo, broca e compressor de ar adequados; em rocha dura, deve-se observar o desgaste da broca, a lubrificação do martelo de fundo de furo e o estado de descarga de detritos.
- Rochas intemperizadas e formações com alternância de dureza e maciez são propensas a desprendimento de blocos e redução de diâmetro; deve-se ajustar o avanço e a rotação conforme a resistência à perfuração e, se necessário, usar revestimento para proteger o trecho superior instável do furo.
- Em camadas de solo, argila, areia e coberturas de cascalho, o uso direto de martelo de fundo de furo pode causar colapso do furo e aprisionamento da broca; deve-se escolher revestimento, lama bentonítica ou outras técnicas de estabilização do furo.
- Zonas de fratura e formações com fraturas desenvolvidas devem reduzir o avanço excessivo, manter a descarga contínua de detritos e a limpeza do furo; zonas de fratura mais espessas podem considerar revestimento ou auxílio com espuma.
- Aquíferos e condições de forte influxo de água exigem ajuste do fornecimento de ar e do método de limpeza do furo conforme o volume de influxo, e registro da profundidade dos principais aquíferos.
- Em cavernas cársticas, fraturas abertas e formações com graves perdas de ar, a pressão e a vazão podem não ser efetivamente transmitidas ao fundo do furo; é necessário ajustar o processo conforme o grau de perda de ar ou aumentar a vazão de ar.
As informações também indicam que não se pode simplesmente substituir a avaliação prévia de busca de água pelo aumento da profundidade do poço. A profundidade, o diâmetro, o tubo filtrante e os trechos de vedação devem ser determinados em conjunto com a posição do aquífero, a vazão esperada e os requisitos locais de qualidade da água.
Esses itens frequentemente não são determinados pela perfuratriz no local
Observando esses grupos de condições em conjunto, percebe-se que parte está diretamente relacionada à WR260 e outra parte não está no escopo da perfuratriz.
| Condição | Grau de relação com a WR260 | Quem deve resolver antes de entrar no local |
|---|---|---|
| Largura e altura do corredor | Limitado pela largura de aproximadamente 1750 mm e altura de 2250 mm da máquina | Inspeção no local pela equipe de construção |
| Capacidade de suporte do pavimento e do ponto de parada | Curso das sapatas de 1,4 m permite ajuste de postura; placas de apoio são medidas adicionais | Avaliação pela equipe de construção conforme as condições do solo |
| Distância de transferência | Velocidade de deslocamento de cerca de 2,5 km/h, subida máxima de referência de 30° | Transporte organizado pela equipe de construção ou deslocamento próprio |
| Posição e profundidade do poço | Profundidade máxima de perfuração de 260 m, diâmetro de 140–305 mm | Determinado com base em dados hidrogeológicos |
| Formação geológica e processo | Seleção de martelo de fundo de furo, revestimento ou lama conforme a rocha | Com base em prospecção e feedback do local |
A divisão de responsabilidades na tabela é apenas uma organização geral. As partes não cobertas pelas informações, como a passagem real em uma estrada rural específica, não podem ser inferidas a partir da tabela de parâmetros e devem ser confirmadas no local.
Itens não respondidos pelas informações que precisam ser confirmados com o fabricante ou no local
- O parâmetro de 2,73 m rotulado como “largura de carregamento / Width of loading” não é consistente com a largura externa real de 1750 mm; sua definição deve ser confirmada com documentação técnica oficial de produção.
- A potência final do motor, a tensão e o modo de controle da opção de motor elétrico não são fornecidos nas informações.
- A eficiência real de perfuração, a profundidade e o resultado de conclusão do poço em diferentes combinações de formações geológicas são explicitamente indicados nas informações como sujeitos às condições do local; a eficiência de perfuração de referência é de 10–35 m/h, com grande variação, e não pode ser usada como promessa pontual.
- A pressão de trabalho de referência de 1,7–2,5 MPa e o consumo de ar de 17–31 m³/min na perfuração DTH devem ser compatibilizados com o compressor de ar conforme o diâmetro do furo, a dureza da rocha e a altitude; vazão insuficiente do compressor de ar causará impacto insuficiente e dificuldade na descarga de detritos.
- Planos específicos envolvendo transporte, içamento e fixação para carregamento devem ser determinados separadamente com base nas condições das estradas locais e no estado real do equipamento.
Antes da construção diária, deve-se verificar o motor, o sistema hidráulico, o cabeçote rotativo, a torre, o guincho e as mangueiras de ar de alta pressão; durante a operação, observar continuamente a pressão do ar, a descarga de detritos, o retorno de água e a temperatura do equipamento; após o término, limpar a lama e a poeira e verificar as roscas das hastes, a lubrificação do martelo de fundo de furo e as conexões hidráulicas; em transferências frequentes, verificar também as esteiras e os pontos de fixação para carregamento. O conteúdo acima são itens de verificação listados nas informações e não constituem qualquer recomendação de procedimento operacional.
