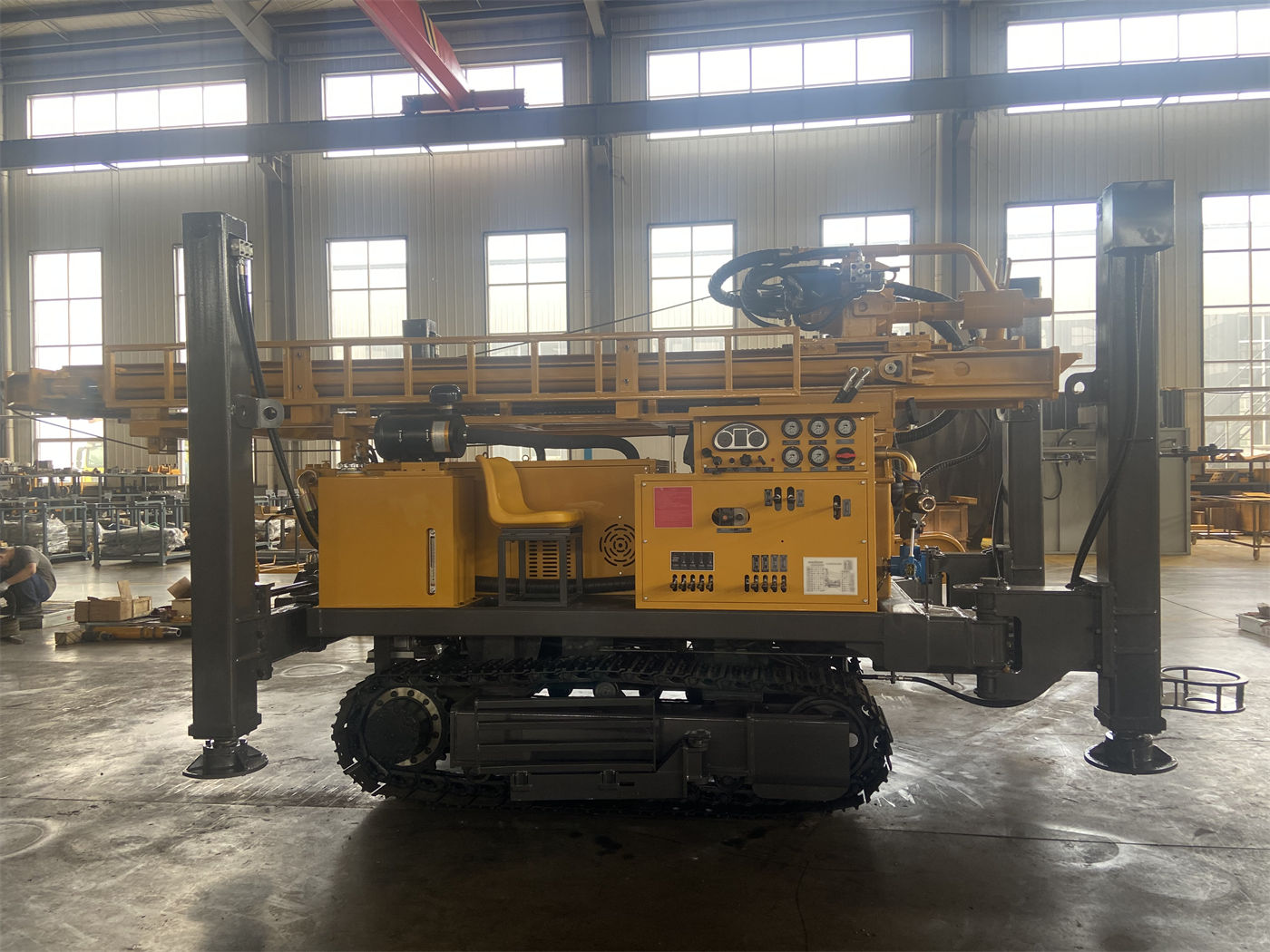

Quando no mesmo furo ocorrem tanto rocha alterada quanto rocha dura intacta, a perfuratriz não enfrenta um único tipo de formação, mas uma série de estados de operação que precisam ser alternados. A rocha alterada é relativamente solta, a parede do furo pode se instabilizar facilmente e o volume de detritos é grande; já a rocha dura intacta oferece maior resistência, avanço lento e exige fornecimento de ar contínuo e estável. Tratar esses dois trechos como uma única coisa faz com que o processo trave em algum ponto. A seguir, usando os parâmetros do WR400QS já publicados neste site como amostra, explicamos as condições de aplicação de equipamentos de nível 400 m nesses trechos alternados, usando apenas os valores e descrições presentes nos dados como base.
Primeiro, decompor o termo "alternado"
Alternado não significa mistura uniforme. Normalmente manifesta-se como: camada de cobertura superior e camada alterada mais espessas, aprofundando-se para uma massa rochosa mais intacta, podendo ainda conter zonas de fratura ou trechos fissurados. As formações aplicáveis listadas nos dados do WR400QS incluem rocha alterada, calcário, arenito e granito, e também indicam suporte à perfuração rotativa com lama, podendo lidar com camadas soltas como solo, argila e areia. Isso significa que a mesma máquina, em um perfil de furo, precisa alternar principalmente o método de perfuração e os parâmetros de operação, e não trocar de equipamento.
Quais condições o equipamento consegue atender e quais precisam ser julgadas separadamente no local devem ser listadas em separado.
Trecho de camada alterada: primeiro resolver a parede do furo, depois falar de avanço
Os dados têm uma indicação clara para formações soltas: quando a camada de cobertura superior é espessa, deve-se priorizar a estabilidade da parede do furo antes de entrar na rocha para perfuração pneumática com martelo de fundo. Essa frase define a ordem de julgamento no trecho de camada alterada — não é uma questão de "qual broca usar", mas de se a parede do furo aguenta até o próximo trecho.
Itens relacionados a parâmetros neste trecho
- O sistema de rotação oferece dupla condição de 8000 / 4000 N·m, correspondendo a rotação máxima de 75 / 150 r/min; em fases com menor resistência e maior volume de detritos, pode-se selecionar a marcha de rotação mais alta.
- Valor de referência da força axial: 4 T, usado para controle de avanço.
- O equipamento pode ser equipado opcionalmente com bomba de lama, bomba centrífuga e bomba de espuma, para suporte de estabilização da parede, transporte de detritos e drenagem.
- Curso das sapatas hidráulicas de 1,6 m, usado para nivelamento e apoio estável em solo mole; os dados indicam que em solo mole devem ser usadas placas de apoio.
É preciso distinguir um ponto: a estabilidade da parede do furo é controlada principalmente pelo sistema de lama, pelo esquema de revestimento e pelo ritmo de avanço; as marchas de rotação e a força axial são apenas variáveis operacionais entre esses fatores. Os dados não fornecem rotação específica ou proporção de lama para um tipo particular de rocha alterada; isso pertence ao âmbito da tecnologia de campo.
Entrando em rocha dura intacta: o fornecimento de ar é mais crítico que o valor de pressão
No trecho de rocha intacta, o principal conflito muda da parede do furo para o fundo do furo. Os dados indicam que, na perfuração com martelo de fundo DTH, recomenda-se pressão de trabalho de 1,2–3,5 MPa e consumo de ar de 16–55 m³/min, podendo corresponder a martelos de fundo de média e alta pressão; ao mesmo tempo, alertam que, para diâmetros maiores, rocha dura intacta ou condições de alta altitude, a suficiência da vazão do compressor de ar costuma ser mais importante do que apenas atingir o valor de pressão.
O significado dessa indicação para o nível de 400 m
Com o aumento da profundidade do furo, o compressor de ar de mesma vazão precisa superar maiores perdas por atrito, e a vazão e pressão efetivas no fundo do furo diminuem. Em rocha dura intacta, a remoção de detritos depende de um fluxo ascendente estável; se a vazão de ar for insuficiente, o acúmulo de detritos no fundo afeta diretamente o avanço e o estado da ferramenta de perfuração. Portanto, no trecho de rocha dura em estratos alternados, o critério de julgamento não é "se a pressão nominal do compressor é suficiente", mas se o fundo do furo consegue manter a remoção contínua de detritos.
Os dados também indicam que, se a remoção de detritos diminuir ou a pressão de ar for anormal, deve-se primeiro verificar se há obstrução, vazamento de ar ou acúmulo de detritos no fundo, em vez de simplesmente aumentar o avanço. Essa ordem de tratamento merece ser seguida conforme o texto original.
O que a força de elevação e os movimentos rápidos assumem em cada trecho
A força de elevação de 22 T do WR400QS, segundo a explicação nos dados, deve-se ao fato de que, com o aumento da profundidade, o peso próprio da haste, o atrito da parede e o peso do revestimento aumentam; maior capacidade de elevação favorece a descida e subida normal da coluna, a recuperação da ferramenta e o manuseio do revestimento. Ela atua tanto no trecho alterado quanto no trecho de rocha dura, mas de maneiras diferentes: no alterado, envolve mais o manuseio de revestimento; no de rocha dura, é mais usada para descida/subida da coluna e recuperação da ferramenta.
O mesmo dado define claramente o posicionamento do avanço rápido de 56 m/min e da elevação rápida de 29 m/min — usados principalmente para retorno do cabeçote de potência, manuseio de hastes e movimentos não relacionados à perfuração; a velocidade real de avanço na rocha depende da formação, da broca, do martelo de fundo e da capacidade do compressor. Esses valores não devem ser tomados como expectativa de avanço.
Além disso, os dados afirmam claramente que, ao encontrar emperramento da broca, redução de diâmetro ou desprendimento de blocos da parede, deve-se priorizar a solução por meio de limpeza do furo e ajuste do processo, em vez de simplesmente forçar com a força máxima de elevação. Isso é especialmente importante na junção entre camada alterada e rocha dura, pois desprendimento de blocos e redução de diâmetro tendem a ocorrer justamente nessa posição de transição.
Zonas de fratura e trechos fissurados: sinais que exigem redução de velocidade
A descrição dos dados sobre zonas de fratura é que podem causar desprendimento de blocos, vazamento de ar e emperramento da broca; recomenda-se reduzir o avanço excessivamente rápido, manter limpeza contínua do furo e, conforme o vazamento de ar e a parede do furo, usar espuma, revestimento ou outras medidas auxiliares; se a resistência à rotação da ferramenta aumentar subitamente, deve-se avaliar prontamente se há desprendimento de blocos ou redução de diâmetro no furo.
Em estratos alternados, as zonas de fratura frequentemente ficam justamente entre a camada alterada e a rocha intacta, ou aparecem em posições de mudança brusca de litologia. Esse trecho não é nem "solto" nem "intacto"; nos parâmetros não há uma marcha específica, sendo necessário ajuste em tempo real com base no retorno do furo. Os dados não fornecem critérios quantitativos para zonas de fratura; isso precisa ser declarado com honestidade.
Após entrar no aquífero, o critério de julgamento muda
Os dados indicam que, após entrar no aquífero principal, a água subterrânea altera a remoção de detritos no furo e o estado de trabalho do martelo de fundo; deve-se registrar prontamente a profundidade da camada aquífera e ajustar o fornecimento de ar, a limpeza do furo e o método de revestimento conforme a vazão de surgência; na fase de conclusão do poço, também é necessário definir razoavelmente o filtro e o trecho de vedação conforme a posição do aquífero.
Em furos onde rocha alterada e rocha intacta se alternam, o aquífero pode estar em qualquer trecho. Trechos com forte surgência enfraquecem o efeito da remoção pneumática de detritos; nesse caso, continuar perfurando com os parâmetros originais de fornecimento de ar altera o retorno de amostras e o estado do fundo. Esse trecho pertence a condições que exigem ajuste conforme a vazão real de surgência; os dados não fornecem limites específicos.
No lado do equipamento, há ainda vários itens relacionados à construção de longo prazo
- Peso total da máquina cerca de 8,6 T, dimensões externas cerca de 6,25 × 1,7 × 2,39 m, velocidade de deslocamento sobre esteiras cerca de 3 km/h, ângulo máximo de subida de referência 21°; na transferência, deve-se atentar para a capacidade de suporte do solo, estabilidade do talude e rota de transporte.

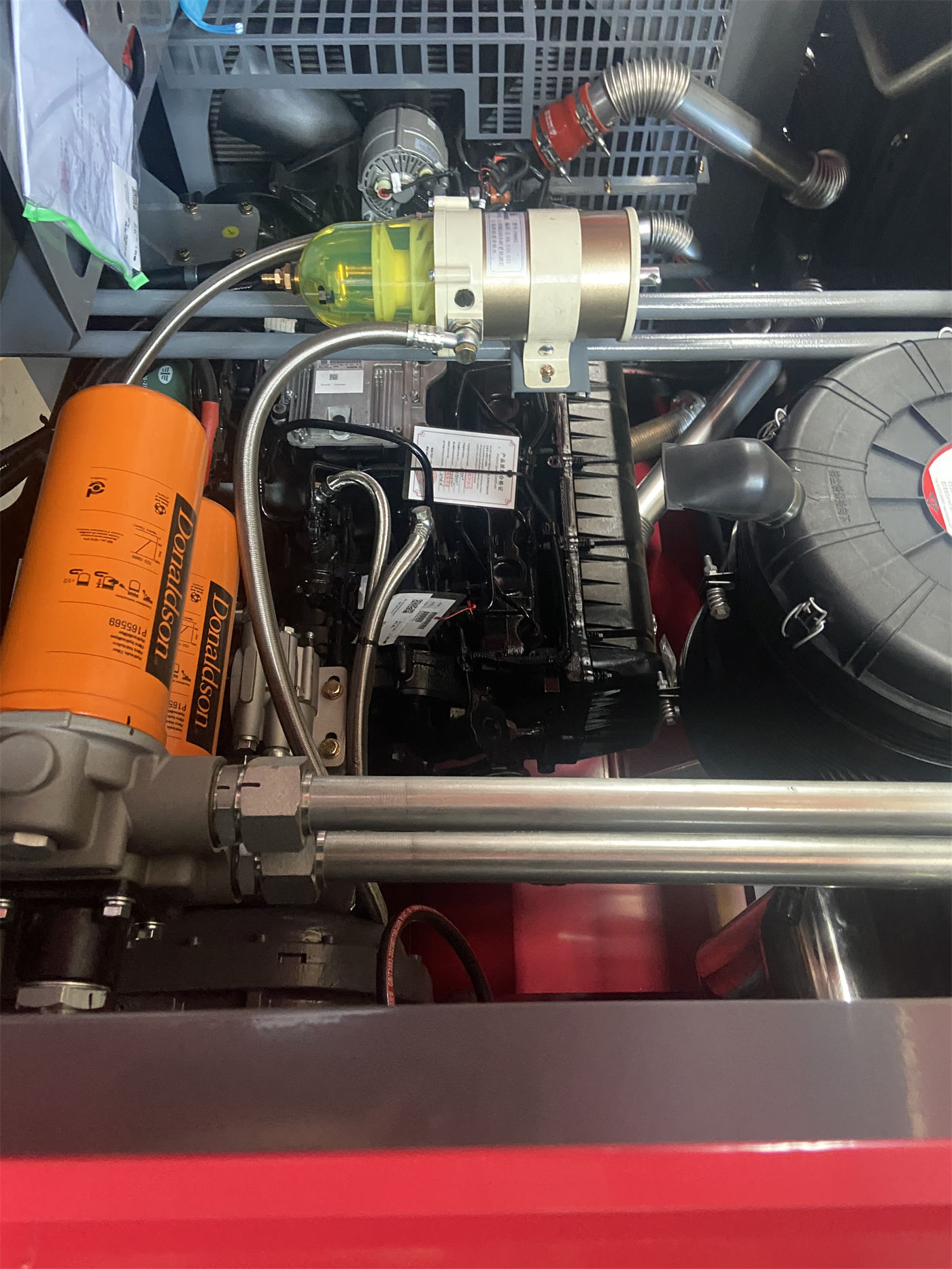

- Motor Weichai de 103 kW; a construção em furos de profundidade média e rocha dura dura mais tempo, e os dados indicam que se deve limpar periodicamente o filtro de ar e o radiador e atentar para o arrefecimento do motor e a qualidade do combustível.
- Força de elevação do guincho auxiliar de 1,5 T, podendo ser usada para movimentar martelo de fundo, hastes, revestimento e acessórios no local.
- Suporta hastes de 6 m, diâmetro recomendado de haste 89 / 102 mm.
Essas são condições no nível da máquina como um todo; em estratos alternados, não mudam com a troca de trecho, mas afetam diretamente se uma etapa do processo pode ser executada de forma contínua.
Quais condições não são fornecidas pelos dados e precisam ser confirmadas separadamente
Os pontos a seguir não têm base nos dados públicos deste site, não devem ser inferidos por conta própria e recomenda-se verificar item por item na fase de projeto:
- Expectativa de velocidade de avanço específica para cada trecho de rocha alterada, rocha dura e zona de fratura; os dados apenas dizem que a velocidade de avanço depende da formação, da broca, do martelo de fundo e da capacidade do compressor.
- Fórmula específica, densidade e esquema de estabilização do sistema de lama.
- Quantidade e proporção específicas de espuma ou outras medidas auxiliares usadas em zonas de fratura e trechos com vazamento de ar.
- A partir de qual vazão de surgência do aquífero é necessário alterar o revestimento ou o método de vedação.
- Pontos de correspondência de fornecimento de ar para diferentes diâmetros de furo (faixa de 105–325 mm) na mesma litologia.
- Valores reais de profundidade final de perfuração e efeito de conclusão do poço.
O conteúdo acima envolve combinações específicas de formação e ferramentas de fundo; deve prevalecer a condição real de campo e o plano de construção específico; os dados deste site não constituem conclusão de construção para um tipo específico de formação.
Fixar a ordem de verificação para trechos de furo alternados
Em resumo, a ordem de julgamento para esse tipo de trecho pode seguir as camadas: no trecho superior solto ou alterado, primeiro confirmar a parede do furo e as medidas de estabilização, depois entrar na perfuração pneumática; no trecho de rocha dura intacta, verificar com foco se a vazão do compressor consegue manter a remoção de detritos no fundo; na zona de fratura, reduzir a velocidade conforme o retorno do furo e manter limpeza contínua; no aquífero, ajustar o fornecimento de ar e a estrutura de conclusão conforme a surgência. A base de parâmetros de cada etapa pode ser encontrada nos dados do WR400QS, mas o plano de transição tecnológica entre trechos ainda precisa ser confirmado separadamente antes do início da obra, em conjunto com as condições hidrogeológicas locais.
