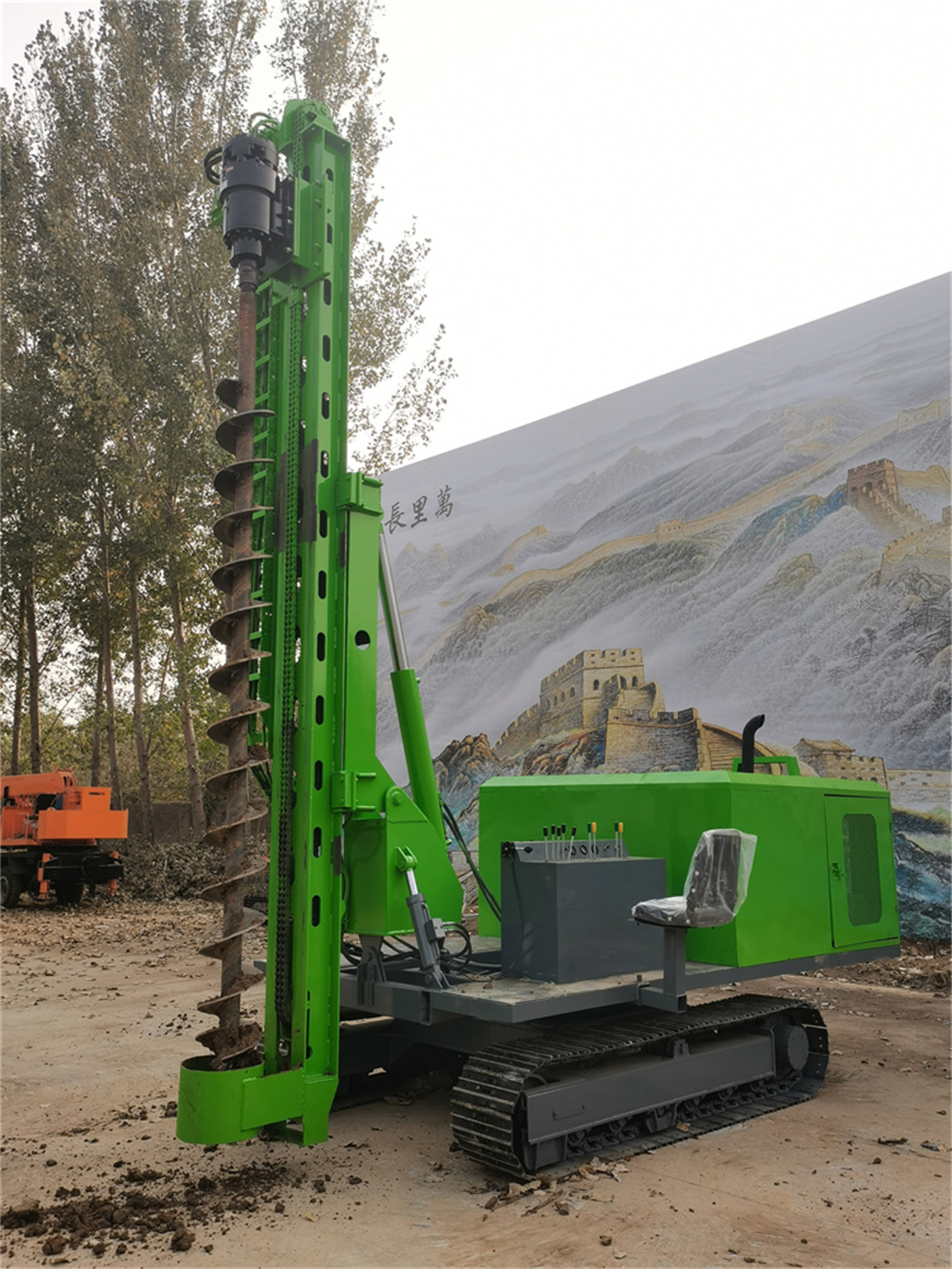

Na seleção de equipamentos para pré-perfuração de fundações fotovoltaicas, a prática comum é começar pelos parâmetros do equipamento: qual a faixa de diâmetro, qual a profundidade de perfuração, qual o torque. Porém, esses valores da tabela de parâmetros não apontam por si só para um projeto específico. Inverter a ordem é mais prático — primeiro observar o tipo de estaca, depois derivar dele o diâmetro e a profundidade do furo, e então voltar ao equipamento para verificação. Nos parâmetros publicados do PV390, os valores de diâmetro de 80–600 mm, profundidade de perfuração de 0–6 m, torque de 13000 N·m, inclinação do mastro de 120°, braço oscilante duplo com cilindros hidráulicos, compensação telescópica frontal e traseira de 50 cm, sapata de esteira de 400 mm e capacidade de subida de 35° recaem sobre diferentes elos da cadeia reversa e não devem ser misturados em uma única frase.
1、O tipo de estaca primeiro separa o diâmetro e o método de execução do furo
“Estaca de fundação fotovoltaica” não é um objeto único. Em uma mesma área, as fundações de suporte, os postes de cerca e outras fundações rasas têm requisitos de furo diferentes. Na documentação, a aplicação do PV390 está descrita como pré-perfuração de fundações de suporte fotovoltaico, execução de furos e execução de estaqueamento com os acessórios correspondentes; portanto, o primeiro passo é listar por categoria os tipos de estaca que aparecem no projeto.
- Fundação de suporte convencional: geralmente corresponde a pré-perfuração de diâmetro menor, com o valor definido pelo desenho de projeto
- Tipos de estaca que exigem furos de fundação maiores: o limite superior de diâmetro indicado na documentação é 600 mm; furos acima dessa faixa não estão no escopo publicado do PV390
- Postes de cerca e outras fundações rasas: também estão no escopo de aplicação descrito, mas o diâmetro específico ainda é definido pelo projeto
Nesta etapa, o que a documentação fornece é o limite da faixa de diâmetro — 80–600 mm; o que não fornece é qual diâmetro adotar em um projeto específico. A correspondência entre tipo de estaca e diâmetro vem do desenho de projeto, não da documentação do equipamento.
2、O tipo de estaca também determina a profundidade do furo, e a profundidade tem limite superior claro
A profundidade de perfuração indicada na documentação é de 0–6 m, e o PV390 é explicitamente posicionado para estacas fotovoltaicas e obras de fundação rasa, “e não para perfuração de poços profundos”. O significado dessa restrição é mais importante que o próprio número.
Após ordenar os tipos de estaca pela profundidade de projeto, surgem duas situações: profundidades de projeto dentro de 0–6 m estão na faixa coberta pela documentação; profundidades de projeto acima de 6 m não permitem, com a documentação existente, concluir se o PV390 pode ou não executá-las, sendo necessária confirmação adicional. Aqui não se infere “se ultrapassar um pouco é possível”, pois o material original não apresenta margem de tolerância.
3、Diâmetro e profundidade do furo retornam juntos ao torque e à ferramenta de perfuração
Diâmetro e profundidade do furo não são duas condições independentes; juntos, determinam a carga durante a perfuração, e essa carga corresponde ao torque, à rotação e ao método de aplicação de pressão. Nesse nível, o PV390 publica três itens: torque do redutor de 13000 N·m, rotação da haste de perfuração de 90 r/min e pressão por corrente.
A descrição do torque na documentação é: cobre a faixa de furos de 80–600 mm; para grandes diâmetros, solos compactos e estratos com fragmentos de rocha, um torque mais alto favorece a manutenção da rotação, mas o avanço real ainda depende do tipo de broca, da estrutura do estrato e do controle de avanço. Essa frase não converte o torque diretamente em avanço, nem promete velocidade de perfuração para um determinado diâmetro. A descrição da pressão por corrente também traz uma restrição — ao encontrar seixos, camadas de aterro ou rocha muito intemperizada, deve-se controlar o avanço conforme a carga de rotação e o estado da ferramenta, evitando pressão excessiva que cause desvio do furo, travamento da broca ou impacto excessivo na ferramenta.
Portanto, a conclusão possível nesta etapa é direcional: quanto maior o diâmetro e mais compacto o terreno, mais críticos se tornam o torque e o controle de avanço; porém, a questão “se 13000 N·m conseguem perfurar naquele projeto” não é respondida pela própria documentação, exigindo confirmação adicional com base no tipo de broca e na estrutura do estrato.
4、As condições de atitude determinam se as posições de estaca podem ser percorridas continuamente
Após decompor o tipo de estaca, é preciso voltar ao terreno para ver como alinhar o furo em cada posição de estaca. Esse nível corresponde a várias capacidades de ajuste de atitude publicadas do PV390, cujas funções não se sobrepõem:
| Item publicado | Valor | Ação correspondente |
|---|---|---|

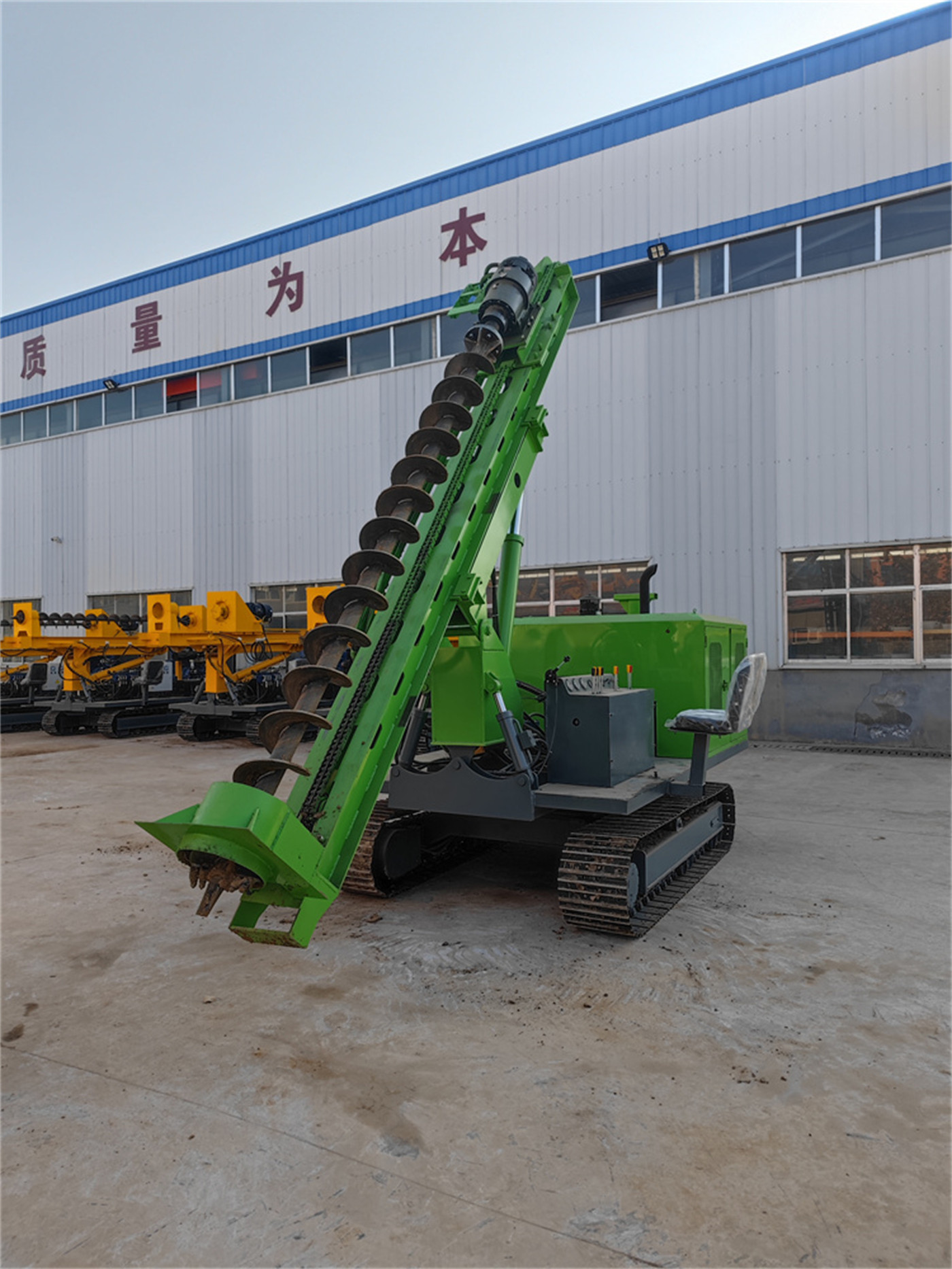

| Inclinação do mastro | 120° | Ajustar a atitude de perfuração conforme a inclinação e os requisitos da posição da estaca |
| Oscilação do mastro | Braço oscilante duplo com cilindros hidráulicos | Alinhamento lateral do furo após a estabilização do equipamento |
| Compensação telescópica frontal e traseira | 50 cm | Ajuste fino longitudinal da posição da estaca |
A documentação descreve essas três capacidades em conjunto, com a função de reduzir o ajuste fino do veículo inteiro em cada posição de estaca, aumentando o ritmo de construção contínua em usinas fotovoltaicas de grande área em arranjo de matriz. A relação desse nível com o tipo de estaca está em que: quanto maior a densidade de posições de estaca e mais irregular o terreno, mais ações de alinhamento do furo recaem sobre o ajuste de atitude; com posições esparsas e terreno plano, o valor dessa capacidade diminui relativamente. A documentação não indica quanto cada ajuste reduz o deslocamento da máquina inteira, portanto não se faz inferência quantitativa.
5、Da distribuição das posições de estaca ao chassi e à capacidade de transposição
Depois de confirmar tipo de estaca, diâmetro, profundidade e atitude, só então se verifica se o equipamento consegue percorrer essas posições conforme exigido.
Os parâmetros relevantes publicados do PV390 incluem: chassi de esteira, sapata de esteira de 400 mm, ângulo de subida de 35°, dimensões totais de 5200 × 2300 × 2650 mm e motor Yuchai de quatro cilindros e 85 kW. A descrição da sapata de esteira indica que ela ajuda a distribuir a pressão sobre o solo, sendo adequada para estradas de terra, grama, cascalho e terrenos inclinados; quanto à subida, há um alerta explícito de que a operação real em encostas deve considerar de forma abrangente a inclinação transversal, o grau de umidade do solo, a natureza do terreno e o centro de gravidade da máquina, não devendo usar apenas o ângulo máximo de subida como base de segurança para deslocamento.
A conexão deste nível com as etapas anteriores é: a forma de distribuição das posições de estaca determina com que frequência o equipamento precisa se deslocar, e a frequência de deslocamento, por sua vez, afeta o valor da configuração do chassi. A documentação limita-se ao acima exposto nesse aspecto, sem apresentar conclusões de tráfego para uma área específica.
As condições do estrato não pertencem à cadeia reversa do tipo de estaca, mas reescrevem algumas de suas etapas
A documentação do PV390 apresenta descrições correspondentes por tipo geológico; essa parte não vem do tipo de estaca, mas é outra entrada paralela:
- Camada de solo, loess: pré-perfuração convencional; no loess, os parâmetros devem ser ajustados conforme a compactação e o teor de umidade
- Argila: atenção à aderência na broca e à dificuldade de descarga de detritos
- Areia com seixos: selecionar a ferramenta de perfuração conforme o tamanho das partículas e o grau de compactação
- Camada de aterro com resíduos: focar na prevenção de corpos estranhos, vazios e bloqueios localizados
- Rocha muito intemperizada e camadas rochosas: a documentação afirma explicitamente que, após a troca para ferramenta de impacto, pode ser usada na construção nos estratos correspondentes, mas não fornece modelo de martelo de impacto nem energia de impacto; portanto, não se fazem observações adicionais sobre eficiência em rocha dura
Ao incluir o estrato, os julgamentos das etapas 2 a 4 anteriores mudam: para o mesmo tipo de estaca, em camadas de aterro ou estratos com cascalho, as exigências sobre a ferramenta de perfuração e o controle de avanço são maiores. Os dados de estrato são uma entrada do lado do projeto e precisam ser fornecidos pelo responsável do projeto ou obtidos por investigação adicional, não podendo ser derivados dos parâmetros do equipamento.
Nesta cadeia reversa, as partes que a documentação não responde
Seguindo a ordem acima, o que se pode determinar dentro do escopo da documentação é: se o diâmetro está dentro de 80–600 mm, se a profundidade está dentro de 0–6 m, se o torque e o método de pressão correspondem ao tipo de estrato descrito, se o ajuste de atitude cobre a inclinação do local e o arranjo das posições de estaca, e se os parâmetros do chassi e as condições de tráfego da área estão na mesma ordem de grandeza.
O que a documentação não cobre e precisa ser confirmado no nível do projeto inclui, no mínimo: o diâmetro e a profundidade de projeto correspondentes ao tipo específico de estaca, a posição de cabos subterrâneos, tubulações e obstáculos, a verificação de aderência das esteiras e estabilidade da máquina em operação em encostas, e a qualidade do furo e a eficiência final de perfuração sob a ação conjunta do tipo de estaca, diâmetro, ângulo de execução e modo de operação. A própria documentação afirma: o efeito final deve ser determinado pelas condições do local e pelo projeto de fundação.
Além disso, o modelo no material original do produto é SL390, e o modelo mais recentemente confirmado pelo usuário é PV390; este artigo usa uniformemente PV390; os demais parâmetros técnicos são organizados conforme o material fornecido.
