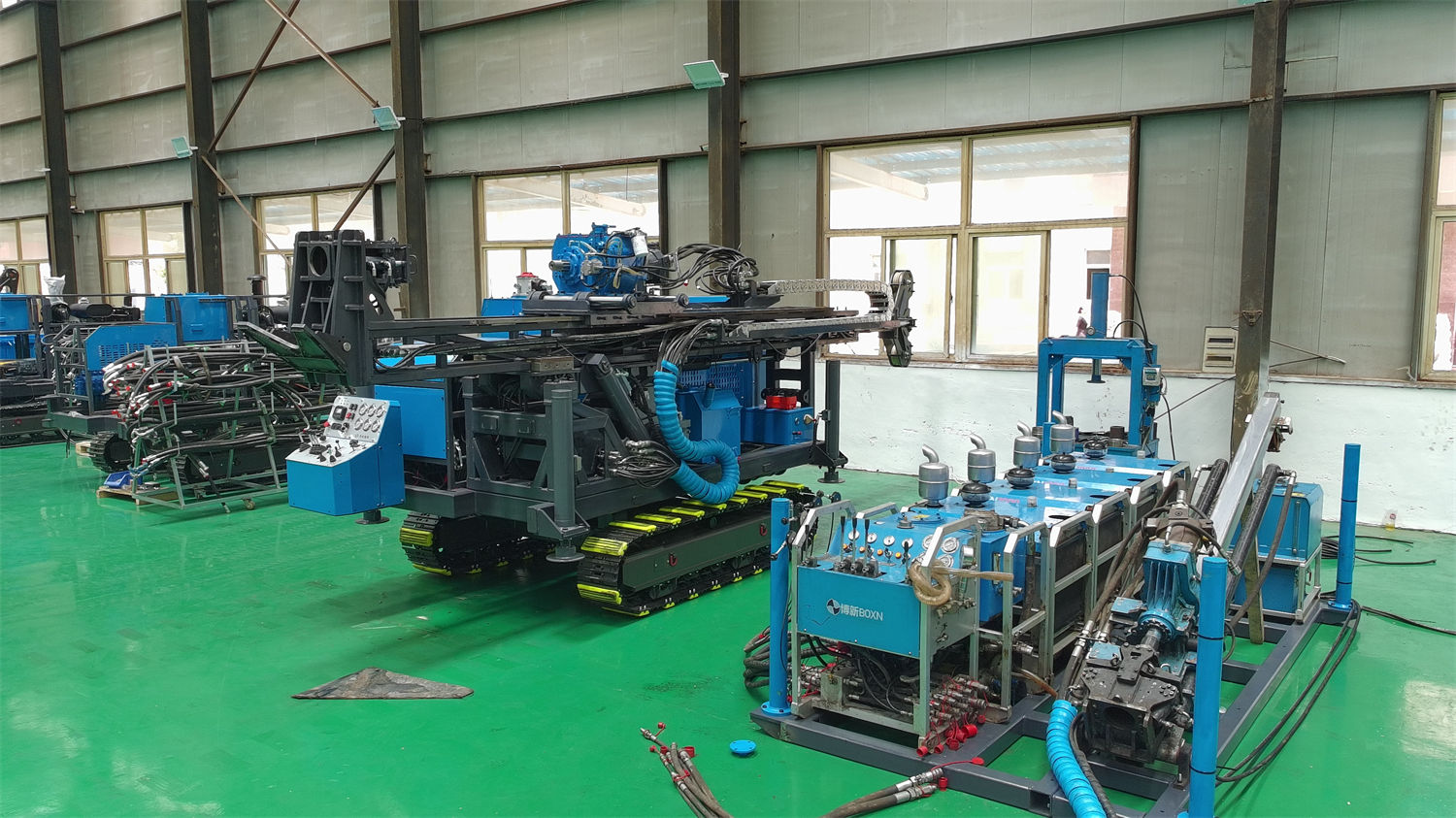

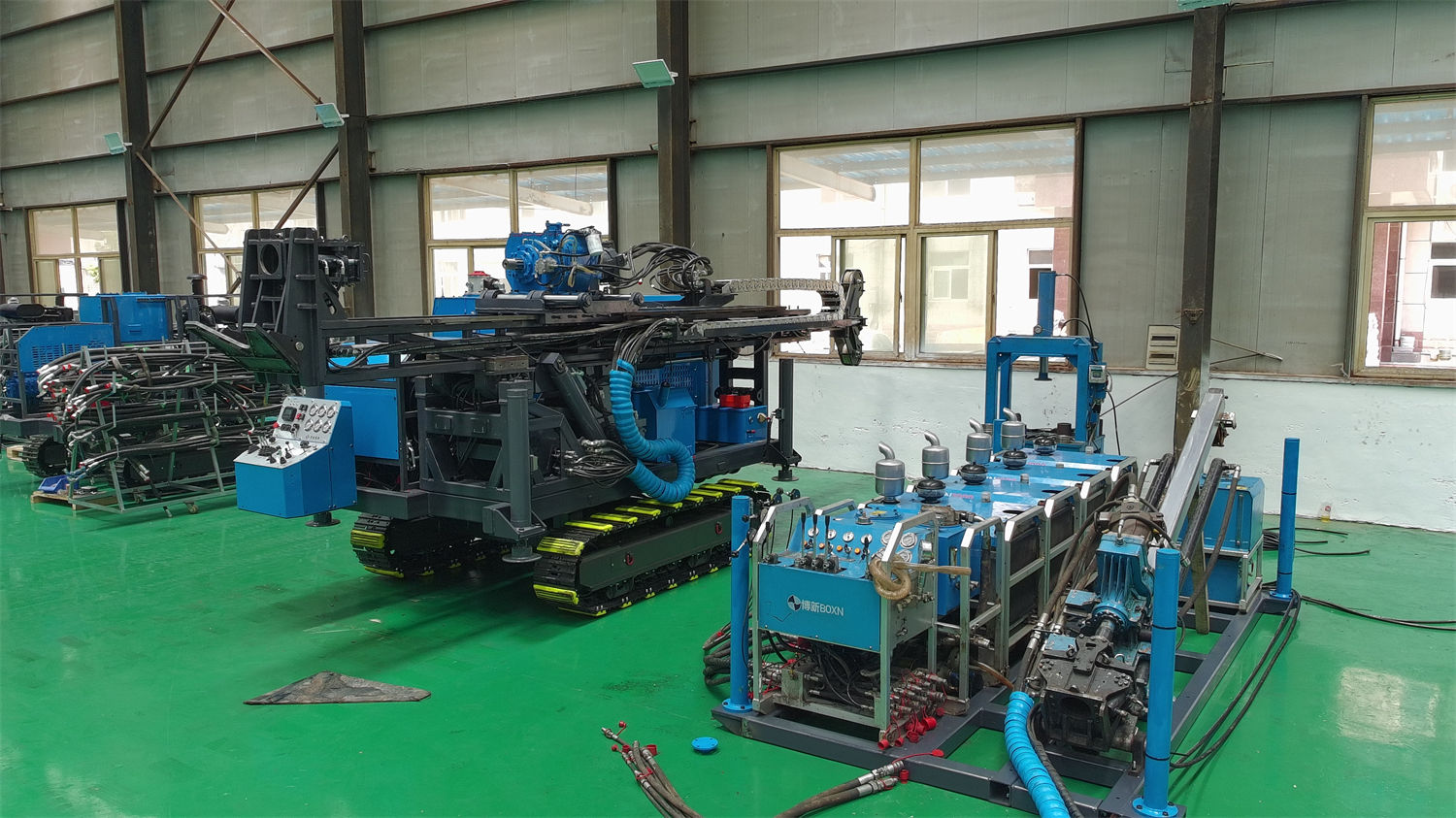

“Modelo modular, pode ser desmontado e transportado, então sobe qualquer montanha íngreme.” Essa frase é muito frequente na comunicação de projetos de testemunhagem em áreas montanhosas. Ela funde duas coisas: primeiro, depois que o equipamento é dividido em módulos, o peso e as dimensões de cada peça diminuem; segundo, se esses módulos realmente conseguem chegar ao ponto de perfuração e, uma vez lá, se podem ser montados e iniciar a perfuração. O CR800P divulgado neste site apresenta os pesos dos módulos e os parâmetros de perfuração de uma sonda de testemunho totalmente hidráulica, modular e portátil, mas esses dois aspectos não apontam para a mesma questão.
O que a modularidade realmente proporciona
Os pesos de referência dos módulos nas informações do CR800P são: unidade de potência 180–260 kg, unidade de operação 140 kg, unidade de óleo hidráulico (com óleo) 160 kg, unidade de lama 95 kg, peso total 1380 kg. Esses valores indicam a ordem de grandeza de cada peça após a separação, não uma prova de que qualquer estrada de montanha seja transitável.
Um equipamento inteiro de 1380 kg que precisa de abertura de estrada e içamento para chegar ao ponto de perfuração é, de fato, diferente, em termos de organização, de cinco módulos transportados em etapas. Mas “poder ser desmontado” apenas reduz o problema de transporte da escala da máquina inteira para a escala dos módulos; cada etapa seguinte continua sujeita a restrições de largura da via, inclinação, raio de curvatura, capacidade de suporte do piso, capacidade de transporte por pessoal ou cabo aéreo. Essas condições não têm valores correspondentes nos dados do CR800P e fazem parte do que deve ser verificado separadamente antes da entrada no local.
O peso dos módulos não pode ser convertido em capacidade de trânsito
Uma unidade de potência de 180–260 kg corresponde a soluções de transporte completamente diferentes em cada projeto: em estradas de área florestal, pode-se usar um transportador de esteira pequeno para levar as peças separadamente; em encostas íngremes, talvez só seja possível usar guincho ou cabo aéreo; para atravessar vales, primeiro é preciso resolver a forma de transposição. A unidade de óleo hidráulico de 160 kg com óleo também exige considerar o ângulo de inclinação e a vedação do óleo durante o transporte. Além da unidade de lama de 95 kg, os materiais de lama, a fonte de água e a área de mistura também precisam estar próximos ao ponto de perfuração.
- O peso do módulo determina se cada peça pode ser levantada ou transportada por algum método, não se a rota é viável;
- O peso total de 1380 kg é a soma dos módulos e não significa que o conjunto possa ser movido inteiro após chegar ao local;
- A superfície de montagem exige planicidade e capacidade de suporte; as áreas de armazenamento de hastes, caixas de testemunho e materiais de lama devem ser calculadas à parte.
45°–90° refere-se ao ângulo do furo, não à dificuldade de acesso
O CR800P suporta perfuração em múltiplos ângulos de 45°–90°. Em veios minerais controlados por falhas e zonas de cisalhamento, furos inclinados podem aumentar a eficácia de interseção da mineralização; a faixa ajustável de ângulo pertence à capacidade de layout dos furos e é uma linha separada da questão de o equipamento conseguir chegar ao ponto de perfuração. Quando a área da plataforma na montanha é limitada, o ajuste do ângulo também envolve a orientação da torre, o posicionamento das hastes e o espaço de operação na boca do furo, o que precisa ser verificado conforme as condições específicas da plataforma.
A capacidade de furos de profundidade média é distribuída por vários parâmetros
A profundidade de referência do CR800P é de 920 m para BQ, 800 m para NQ e 380 m para HQ. As três especificações não podem ser comparadas horizontalmente por tamanho; quanto menor a especificação, maior a profundidade recuperável, o que é a expressão da mesma capacidade de perfuração em diferentes sistemas de ferramentas. À medida que se aprofunda, a divisão de funções dos componentes é aproximadamente a seguinte.
| Parâmetro | Valor | Etapa restringida |
|---|---|---|
| Força de avanço | 67 kN | Direção de avanço, em conjunto com o controle da pressão sobre a broca |
| Força de tração | 130 kN | Margem para retirada da composição e tratamento de resistência no furo |
| Torque do cabeçote de potência | 980 N·m | Corte rotativo, requer ajuste conforme mudanças litológicas |
| Rotação do cabeçote de potência | máx. 1200 rpm | Compatível com o tipo de broca e o grau de integridade da rocha |
| Capacidade do guincho de cabo | 1000 m (cabo de aço de 6 mm) | Elevação do tubo interno em testemunhagem com cabo na faixa de 800 m |
| Vazão e pressão da lama | 100 L/min, 7 MPa | Estabilidade da remoção de detritos por circulação e do retorno de água |
Com o aumento da profundidade, o peso próprio das hastes e o atrito com a parede do furo aumentam gradualmente; a força de tração de 130 kN deixa margem para o manuseio da composição em trechos mais profundos. Ao encontrar resistência anormal, deve-se primeiro verificar a parede do furo e o estado de circulação, em vez de continuar forçando a tração.
A solução de potência depende das condições de suprimento da área de mineração
O CR800P pode ser equipado com motor a diesel, com potência exigida ≥99 kW; também pode adotar configuração com motores elétricos de 22 kW×3. Em áreas montanhosas remotas, é preciso incluir no julgamento o transporte de combustível, as condições de geração de energia e os recursos de manutenção; plataformas fixas com fornecimento estável de energia podem considerar a opção elétrica, reduzindo a manutenção do motor e a pressão de armazenamento e transporte de combustível. A escolha entre uma e outra não é uma extensão da portabilidade, mas o resultado da adequação às condições de suprimento.
Acessibilidade e capacidade de execução são coisas diferentes
A estrutura modular reduz o limite de transporte de cada peça, mas os itens a seguir ainda precisam ser confirmados separadamente antes do início dos trabalhos: capacidade de trânsito na estação chuvosa, estabilidade de taludes, rota de transporte por pessoal, drenagem da plataforma e capacidade de suporte da superfície de montagem, fonte de água para lama, local de armazenamento de hastes e caixas de testemunho, passagens de segurança. Quando os pontos de perfuração são dispersos e as linhas de exploração cruzam várias cristas ou vales, essas condições frequentemente determinam o ritmo do projeto antes mesmo do próprio equipamento.
Portanto, “modular portátil” pode ser entendido como uma melhoria da acessibilidade do equipamento, mas não é adequado entendê-lo como um passe livre para entrar em qualquer terreno montanhoso. A eficiência real de perfuração, a profundidade e a recuperação de testemunho ainda dependem das condições geológicas do local, das ferramentas no furo, do ângulo de perfuração e do modo de operação; os limites de inclinação e capacidade de suporte não abordados neste artigo devem ser confirmados com o fabricante ou com os dados de levantamento do local.
