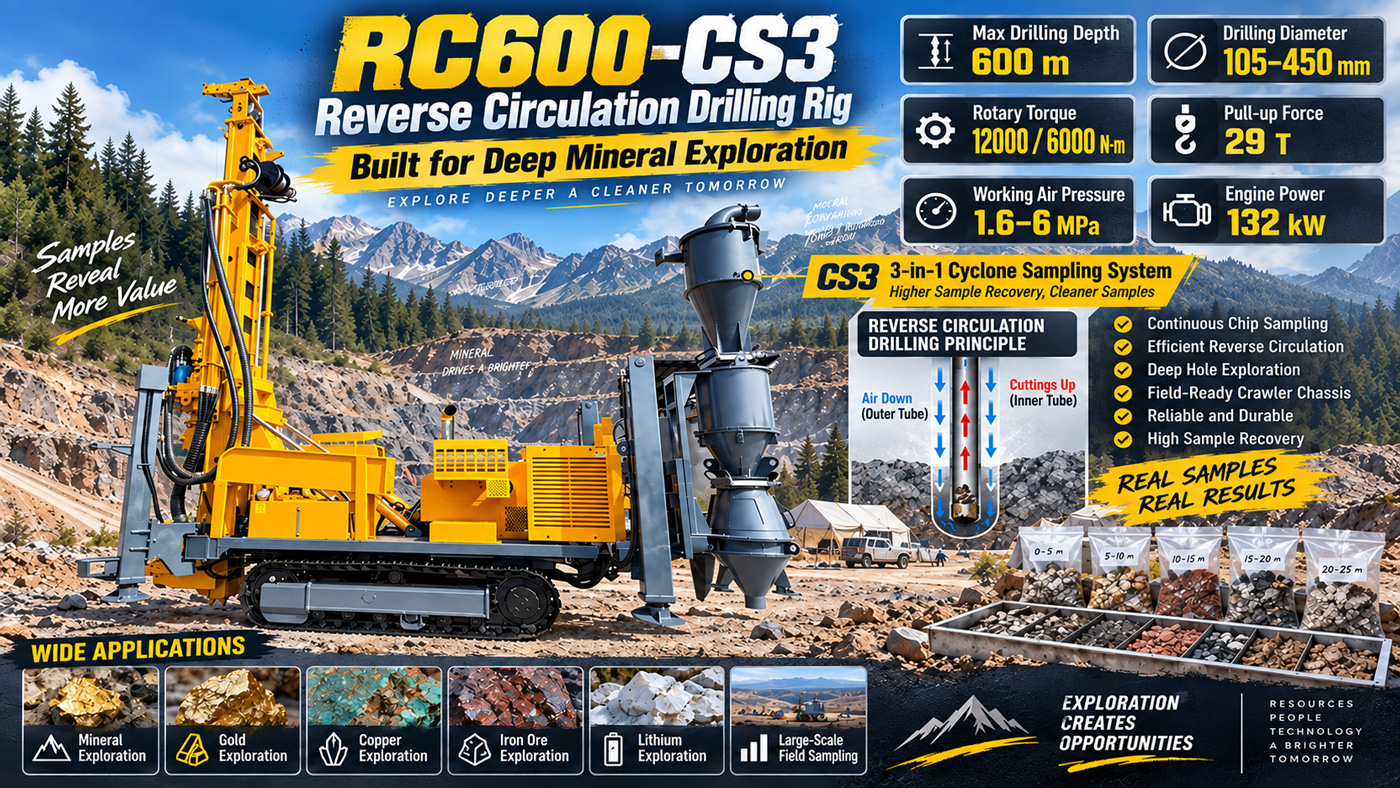

“Com o sistema de amostragem instalado, as amostras não se contaminam” — isso junta duas coisas: primeiro, o sistema triplo reduz o manuseio manual e o transporte secundário; segundo, se os cascalhos de profundidades adjacentes realmente não se misturam. As informações do RC600-CS3 descrevem claramente o primeiro ponto: os cascalhos retornam à superfície pelo tubo interno da haste dupla e entram diretamente no sistema ciclônico para separação gás-sólido, seguindo para as etapas de fracionamento e ensacamento, reduzindo o manuseio manual e o transporte secundário. Isso descreve a forma de conexão das amostras no caminho de retorno. O risco de contaminação cruzada ocorre principalmente nos pontos de limpeza entre os caminhos e no registro de profundidade, duas etapas que não estão no escopo de responsabilidade do sistema.
Respondendo primeiro à questão central: qual etapa este sistema altera
Segundo as informações do RC600-CS3, o sistema de amostragem triplo é composto por três etapas: retorno de cascalho, separação ciclônica e fracionamento representativo, e coleta de amostras. A ação do sistema é contínua: os cascalhos entram no sistema ciclônico para separação gás-sólido e depois seguem para o fracionamento e ensacamento. Em comparação com o manuseio manual etapa por etapa, o caminho contínuo reduz o número de transferências da amostra entre recipientes. Menos transferências significam menos oportunidades de o cascalho ficar exposto a resíduos do recipiente da profundidade anterior, o que é uma condição favorável para evitar a contaminação cruzada, mas é apenas uma condição estrutural favorável, não uma garantia de resultado. As informações também especificam: cada saco de amostra deve ser etiquetado com número do furo, número da amostra, profundidade inicial e final, data e turno, e os registros de campo devem ser consistentes com os sacos de amostra. Isso mostra que a correspondência de profundidade ainda depende de marcação e registro; o sistema em si não gera informações de profundidade.
A continuidade do caminho de retorno não é prova de isolamento por profundidade
A perfuração por circulação reversa obtém amostras de cascalho, não testemunhos completos. Os cascalhos sobem do fundo do furo pelo tubo interno da haste dupla e são contínuos dentro do furo; ao entrar no sistema ciclônico, são ensacados em segmentos por tempo. A segmentação baseia-se no intervalo de amostragem definido no local; o exemplo fornecido nas informações é coletar um saco a cada 1 m ou 2 m, registrando simultaneamente o número do furo, profundidade inicial e final e número da amostra. Ou seja, “qual saco corresponde a qual trecho de profundidade do furo” é determinado pela relação entre o intervalo de amostragem e os registros, não pelo ciclone em si. As informações não apresentam um mecanismo de segmentação automática por profundidade dentro do sistema ciclônico, portanto não se pode deduzir “isolamento automático por profundidade” a partir de “retorno contínuo de amostra”.
Pontos de limpeza indicados nas informações
As informações do sistema triplo especificam requisitos de limpeza em dois locais, que são as ações de campo mais diretas para evitar contaminação cruzada:
- Interior do ciclone, do fracionador e da mangueira de retorno da amostra: a cada parada de perfuração, troca de furo ou entrada em novo intervalo crítico de amostragem, deve-se verificar se há cascalhos residuais do trecho anterior, evitando que a amostra da profundidade anterior se misture ao próximo intervalo de amostragem.
- Vedação da haste dupla: incluída na inspeção diária antes do início dos trabalhos. Em furos profundos, a vedação da haste afeta a continuidade do retorno da amostra; um estado anormal de vedação altera o ritmo de retorno.
As informações também mencionam que a mangueira de retorno deve ser inspecionada diariamente antes do início dos trabalhos e que a continuidade do retorno deve ser observada durante a execução. A relação dessas duas ações com o risco de contaminação cruzada é indireta: a descontinuidade do retorno faz com que os cascalhos permaneçam no furo e retornem concentrados, piorando a correspondência entre a amostra e a profundidade real; isso é listado separadamente nas condições de zona de fratura e camadas com perda de ar.
Três tipos de condições de interferência facilmente ignoradas
| Condição | Descrição relacionada nas informações | Direção do impacto na correspondência de profundidade |
|---|---|---|
| Zona de fratura e grandes fissuras | A perda de ar pode fazer com que os cascalhos fiquem retidos no furo e retornem concentrados | A correspondência entre a amostra e a profundidade real piora |
| Parada de perfuração, troca de furo, entrada em intervalo crítico de amostragem | O ciclone, o fracionador e a mangueira de retorno podem reter cascalhos | Resíduos do trecho anterior podem se misturar ao próximo |
| Vazão de ar insuficiente | Pode se manifestar como redução do retorno, atraso no retorno e acúmulo de detritos no fundo do furo | O atraso no retorno altera a base de profundidade para o ensacamento segmentado |
O ponto comum dessas três condições é que nenhuma altera a estrutura do sistema, mas todas alteram o momento em que os cascalhos realmente chegam ao ciclone. O ensacamento baseia-se no momento de chegada, não no momento da perfuração no fundo do furo; há uma diferença de tempo entre os dois devido ao percurso de retorno. As informações recomendam consumo de ar de 16–75 m³/min e pressão de trabalho de 1,6–6 MPa, cuja função inclui permitir que os cascalhos retornem continuamente ao sistema ciclônico pelo tubo interno; com o aumento da profundidade do furo, a perda de vazão de ar, a vedação da haste e a perda de ar no furo têm efeito mais evidente na recuperação da amostra.
A prevenção de contaminação cruzada também depende do sistema de marcação de amostras
Os elementos de gestão de amostras fornecidos nas informações incluem: número do furo, número da amostra, profundidade inicial e final, data, turno, exigindo que os registros sejam consistentes com os sacos de amostra; se o projeto executar um sistema de QA/QC, também devem ser estabelecidas amostras duplicadas, padrões e brancos conforme exigido. Esses conteúdos estão listados nas informações em paralelo com o sistema triplo, e não como funções do sistema. Pode-se entender que: o sistema resolve como a amostra chega à superfície e como é fracionada; a numeração e o registro de profundidade resolvem se a amostra pode ser rastreada. Se houver apenas retorno contínuo sem os registros de numeração correspondentes, a correspondência entre os sacos de amostra e as profundidades não poderá ser reconstituída na fase de pós-processamento.
Questões que estas informações não respondem
- Frequência, método e tempo unitário de limpeza do ciclone e do fracionador; as informações fornecem apenas diretrizes principiológicas como “deve-se inspecionar” e “limpar em tempo hábil”.
- Quantidade máxima de resíduo permitida entre intervalos de amostragem adjacentes; as informações não fornecem indicadores quantitativos.
- Relação de conversão entre o tempo real de atraso do retorno da amostra do fundo do furo ao ciclone e a profundidade do furo, vazão de ar e composição da coluna de perfuração.
- Faixa de desvio de representatividade na etapa de fracionamento (por exemplo, proporção de distribuição do fracionador para cascalhos de granulometria específica); as informações não abordam.
Esses itens envolvem padrões específicos de execução do projeto e condições de campo, e devem ser confirmados com o fabricante ou o responsável técnico do projeto, não sendo adequado substituí-los por valores genéricos. O sistema de amostragem triplo oferece, na prevenção de contaminação cruzada, um caminho de material mais curto e menos etapas de transferência; o isolamento de amostras entre profundidades ainda é mantido conjuntamente por três linhas: ações de limpeza, continuidade do retorno e registro de profundidade.
