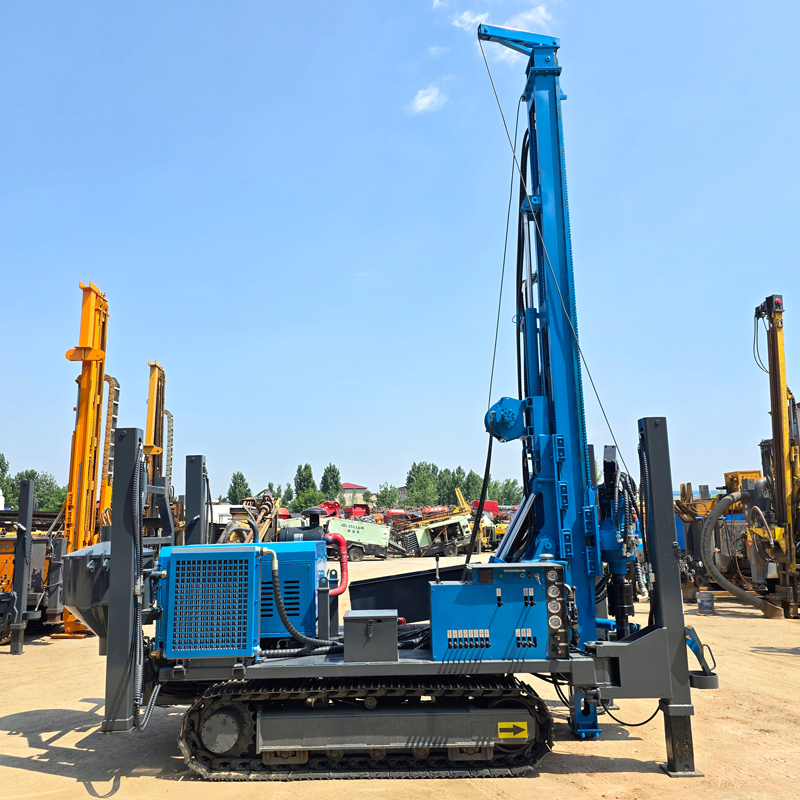

Escrever "projeto de poço de água de 500 metros" na coluna de equipamentos geralmente deixa apenas uma linha: profundidade máxima de perfuração de 500 m. Mas a mesma especificação de requisitos frequentemente inclui faixa de diâmetro do poço, dimensões do revestimento, especificações da bomba submersa, profundidade do aquífero, método de acesso ao local e quem fornecerá o compressor de ar. Esses conteúdos não se transformam por si sós em condições de equipamento; é preciso decompô-los item por item para correspondê-los a parâmetros específicos. A seguir, usando como referência os valores publicados do RC500E deste site, decompomos os requisitos de um projeto de poço de água de 500 metros em várias categorias de condições de capacidade verificáveis.
Primeiro, decompor a profundidade alvo: qual trecho os 500 m representam neste equipamento
A profundidade máxima de perfuração indicada nos dados do RC500E é de 500 m, com faixa de diâmetro de furo de 140–400 mm. Esses dois valores são condições de faixa, não significando que cada poço deva utilizá-los simultaneamente em seus limites. Em projetos reais, a profundidade do poço é determinada por dados hidrogeológicos e pela posição do aquífero, enquanto o diâmetro é determinado pelas dimensões do revestimento, tubo filtrante e bomba submersa. Usar ambos os limites simultaneamente como valores alvo superestimará a carga do equipamento e desviará a configuração do compressor de ar e das ferramentas de perfuração.
Uma abordagem mais prática é primeiro fixar duas grandezas conhecidas: a profundidade de conclusão do poço e o diâmetro projetado. Uma vez determinados esses dois valores, o comprimento da haste de perfuração a ser processado no furo, o peso da coluna de perfuração e o volume de detritos a serem descarregados pelo espaço anular terão uma base de comparação. As condições restantes giram em torno desses dois números.
Qual etapa de operação a força de elevação restringe
A força de elevação do RC500E é de 300 kN, e a força de avanço é de 150 kN. Em furos de 500 metros, o peso próprio da haste de perfuração, o atrito da parede do furo e o peso do revestimento acumulam-se com a profundidade. A força de elevação aqui restringe as operações de descida e subida da haste, instalação do revestimento e recuperação de ferramentas no furo, e não determina diretamente a velocidade de perfuração.
É preciso distinguir: ter margem numérica na força de elevação não significa que se possa puxar diretamente com a força máxima ao encontrar resistência anormal. A orientação nos dados para lidar com resistência anormal no furo é primeiro limpar o furo, avaliar a situação de blocos soltos e sedimentos, e então decidir o método de tratamento. A força de elevação, nesses casos, fornece margem operacional, não uma solução para o problema.
Torque de rotação e velocidade de rotação devem ser analisados em conjunto
O torque de rotação deste equipamento é de 8000–12000 N·m, a velocidade de rotação é de 40–160 r/min, com controle de velocidade variável por frequência. A combinação de grande diâmetro, rocha dura e alto atrito é mais adequada para baixa velocidade e alto torque; trechos estáveis com menor resistência no furo podem usar rotações mais altas. Ambos são duas direções do mesmo sistema hidráulico de rotação, e não se pode julgar qual faixa usar em determinada formação apenas olhando o valor do torque.
As formações rochosas aplicáveis listadas nos dados incluem granito, basalto, calcário e arenito, e indicam que formações mais íntegras usam perfuração DTH com martelo de fundo. Na construção em rocha dura, o impacto do martelo de fundo, a velocidade de rotação, a força de avanço e a vazão de ar precisam ser coordenados. Se a descarga de detritos no fundo do furo não for fluida, aumentar a propulsão pode, ao contrário, agravar o desgaste da broca e o risco de prisão.
A circulação reversa com ar comprimido altera o trajeto de descarga e impõe uma condição rígida de compatibilidade
O RC500E adota o processo de circulação reversa com ar comprimido. O ar comprimido estabelece o fluxo de retorno no tubo interno, trazendo os detritos e cascalhos do fundo do furo de volta à superfície pelo interior da haste de perfuração, em vez de subir pelo espaço anular por longa distância. Para poços de água profundos em rocha dura, esse trajeto ajuda a manter o fundo do furo limpo, reduzindo a rebritagem de detritos e problemas de sedimentos. Mas os dados também indicam que o efeito real depende da vazão do compressor, diâmetro do furo, vedação da haste e condições da formação.
Portanto, a circulação reversa com ar comprimido não se reflete apenas na perfuratriz; ela transfere uma condição rígida para o sistema de apoio: o compressor de ar. A pressão de trabalho recomendada nos dados é de 1,7–3,5 MPa, com consumo de ar de 17–42 m³/min. Quando a profundidade do furo aumenta, o diâmetro cresce, a rocha endurece ou a altitude de trabalho sobe, a vazão necessária aumenta. Na seleção, deve-se considerar simultaneamente a demanda de ar do martelo de fundo e da descarga de detritos por circulação reversa.
| Condição de capacidade | Valores publicados do RC500E | Etapa de operação restringida |
|---|---|---|
| Profundidade e diâmetro do furo | 500 m; 140–400 mm | Profundidade de conclusão e projeto de diâmetro do poço |
| Força de elevação e avanço | 300 kN; 150 kN | Descida e subida da haste, instalação de revestimento, recuperação de ferramentas |
| Torque e velocidade de rotação | 8000–12000 N·m; 40–160 r/min | Carga de rotação em rocha dura e grandes diâmetros |
| Pressão de trabalho e consumo de ar | 1,7–3,5 MPa; 17–42 m³/min | Descarga de detritos por circulação reversa e alimentação de ar do martelo de fundo |
| Potência | 132 kW diesel, 2400 r/min | Operação independente em locais sem energia elétrica estável |
As condições geológicas decompõem o mesmo conjunto de parâmetros em requisitos diferentes
Os dados explicam separadamente as precauções para várias formações: falhas e zonas fraturadas são propensas a blocos soltos, redução de diâmetro, vazamento de ar e prisão da haste; ao entrar nesses trechos, deve-se reduzir a velocidade de avanço, manter a limpeza contínua do furo e usar revestimento ou espuma auxiliar conforme a estabilidade da parede. A dificuldade em rocha alterada e camadas superficiais soltas é a instabilidade da parede; pode-se primeiro usar revestimento, lama ou outros métodos de estabilização para estabelecer um trecho estável, e então entrar na rocha mais íntegra para circulação reversa pneumática. Após entrar no aquífero principal, a água subterrânea altera a descarga de detritos e o estado de trabalho do martelo de fundo; é necessário registrar a profundidade do aquífero principal e ajustar o fornecimento de ar, a limpeza do furo e o método de revestimento com base nisso.
Fissuras abertas, cavernas e formações de alta permeabilidade podem causar vazamento severo de ar. Os dados indicam que, se apenas se aumentar a pressão sem vazão suficiente, o fundo do furo ainda pode não receber fluxo de ar eficaz; conforme a gravidade, pode-se aumentar a vazão do compressor, usar espuma, revestimento ou ajustar o método de perfuração. Esses casos apontam para um ponto comum: nas condições de equipamento de projetos de 500 metros, a relação entre a avaliação geológica e a vazão do compressor é mais direta do que o próprio número da profundidade de perfuração.
O curso de avanço e as especificações da haste afetam a organização da obra
O RC500E pode ser configurado com curso de avanço de 3,3 m ou 6,6 m, suportando hastes de 1,5 / 2 / 3 / 6 m. O curso longo de 6,6 m é adequado para projetos que desejam reduzir o número de conexões de haste e aumentar a eficiência de perfuração contínua; a configuração de 3,3 m é mais favorável para controlar a altura de trabalho da máquina e a adaptabilidade ao local. Essa escolha não afeta apenas a eficiência, mas também o plano de transporte e a disposição do espaço na posição do furo.
As dimensões de transporte são aproximadamente 6300 × 2100 × 2500 mm, as dimensões de trabalho aproximadamente 4000 × 2900 × 6800 mm, e o peso total da máquina aproximadamente 12 T. Antes da mobilização, é preciso confirmar a capacidade de carga do veículo, os pontos de fixação para carregamento e o limite de altura das vias; após a chegada, também é necessário reservar espaço para o içamento da torre e a área segura de operação. A velocidade de deslocamento sobre esteiras é de aproximadamente 2,5 km/h, com capacidade de subida de referência de 30°, sendo mais adequada para estradas de cascalho em áreas de mineração, vias rurais e terrenos irregulares em geral; deve-se ter cautela ao mover em solo mole e áreas escorregadias.
Além dessas condições, itens a confirmar separadamente no projeto
- A profundidade final do poço e a posição do aquífero devem basear-se em dados hidrogeológicos e nas condições reais de perfuração; a profundidade de perfuração do equipamento não constitui garantia de vazão.
- Quem fornecerá o compressor de ar e se há energia elétrica estável no local afetam diretamente o plano de potência e o custo de apoio.
- Para projetos de poços de rebaixamento, a posição do furo, diâmetro, tubo filtrante, vazão da bomba e espaçamento devem ser determinados por cálculos hidrogeológicos; o equipamento realiza apenas a perfuração.
- O sistema completo de construção pode incluir, conforme o projeto, martelo DTH de circulação reversa, brocas, hastes de diferentes especificações, ferramentas de revestimento, compressor de ar, mangueira de alta pressão, lubrificador de óleo, bomba de espuma e gerador; nem todas as configurações são necessárias para cada formação.
Após decompor o projeto de poço de água de 500 metros nas categorias de condições acima, fica mais claro que a profundidade de perfuração é apenas o ponto de entrada. Força de elevação, torque de rotação, trajeto de descarga da circulação reversa com ar comprimido e vazão de ar de apoio, curso de avanço e condições de mobilização restringem cada um diferentes etapas de operação, e precisam ser verificados em conjunto para que os requisitos correspondam ao equipamento.
