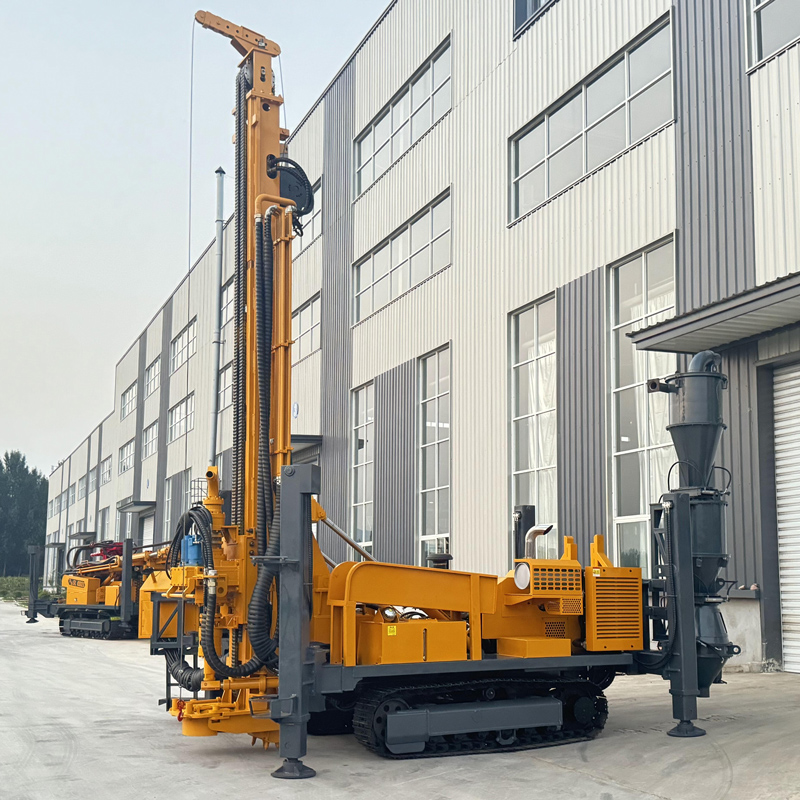

Na documentação do RC500-CS3, o sistema de amostragem triplo CS3 às vezes é apresentado como três palavras juntas: ciclone, divisão e ensacamento. Essas três etapas não são três funções paralelas, mas três processos consecutivos pelos quais passa o mesmo fluxo de retorno de material. Lidas separadamente, é fácil entender "divisão" como um dispositivo independente e "ensacamento" como uma etapa final do processo; lidas em sequência, percebe-se que o que esse sistema altera é o trecho do caminho da amostra após o retorno do tubo interno da haste de perfuração à superfície.
Este artigo discute a ordem e o significado de cada uma das três etapas com base apenas nas informações publicadas para este modelo, sem abordar configurações de amostragem de outros modelos.
Primeiro, a ordem das três etapas
De acordo com a documentação, os fragmentos de rocha gerados pela perfuração por circulação reversa retornam à superfície pelo tubo interno da haste RC de parede dupla, entram no sistema de ciclone, onde o fluxo de ar de alta velocidade é separado das partículas sólidas, passam pelo mecanismo de divisão para formar amostras utilizáveis para registro geológico e ensaios, e finalmente entram na etapa de coleta de amostra. As três ações estão encadeadas no fluxo do material: o ciclone separa gás e sólidos, a divisão transforma um lote de material em amostras utilizáveis, e o ensacamento fixa a amostra como um objeto etiquetável, enviável para análise e arquivável.
Se lermos apenas "ciclone", podemos pensar que se trata de um dispositivo de remoção de poeira ou descarte; se lermos apenas "divisão", podemos pensar que a precisão é determinada apenas pelo mecanismo; se lermos apenas "ensacamento", podemos pensar que essa etapa é apenas trabalho braçal. Lendo as três em sequência, percebe-se que a saída de cada etapa é a entrada da próxima.
A etapa do ciclone: primeiro, a separação gás-sólido
A documentação descreve a função do ciclone de forma direta — separação do fluxo de ar de alta velocidade das partículas sólidas. O material de retorno no tubo interno está em estado de mistura gás-sólido, com velocidade e teor de sólidos instáveis, e não faz sentido entrar diretamente na etapa de divisão. A tarefa do ciclone é separar primeiro o fluxo de ar dos fragmentos de rocha, para que as etapas seguintes lidem com um material sólido relativamente controlável.
Essa etapa, por si só, não realiza isolamento profundo. O ciclone separa o gás e o sólido que entram no mesmo instante; ele não registra nem distingue de qual trecho do furo esse material veio. A informação de profundidade é adicionada posteriormente, na marcação dos sacos.
A etapa de divisão: transformar o retorno em "amostra"
A documentação usa a expressão "o mecanismo de divisão forma amostras utilizáveis para registro geológico e ensaios". Há dois pontos a observar nessa frase. Primeiro, "divisão" significa retirar uma parte representativa do volume total de retorno, e não ensacar todos os fragmentos; segundo, o produto dessa etapa já é definido como amostra, ou seja, um objeto que posteriormente corresponderá a uma profundidade específica e entrará nos processos de registro e envio para análise.
A precisão da divisão, a proporção de quarteamento e o peso de cada amostra não são fornecidos na documentação pública. Se o projeto tiver requisitos claros quanto à proporção de divisão, esse item precisa ser confirmado com o fabricante e não pode ser deduzido diretamente da expressão "divisão representativa".
A etapa de ensacamento: fixar a amostra como objeto rastreável
Nessa parte, a documentação apresenta ações de gestão, não ações mecânicas: cada saco de amostra pode ser etiquetado com número do furo, profundidade inicial e final, data e número da amostra, facilitando o envio para análise, o arquivamento e a rastreabilidade. Ou seja, o ensacamento é a única das três etapas que insere a "profundidade" na amostra.
Isso também explica por que as três etapas devem ser lidas em sequência: o ciclone e a divisão lidam com o material, enquanto o ensacamento lida com o material mais a informação. Por mais fluentes que sejam as duas primeiras etapas, se a marcação da terceira não corresponder item a item, a amostra ainda não poderá ser associada à profundidade do furo na etapa de análise.
Ao ler as três etapas em sequência, quais conclusões não podem ser tiradas delas
- Não se pode concluir que "as amostras não se misturam". A documentação descreve o retorno pelo tubo interno de circulação reversa como um encurtamento do caminho de contato da amostra com outras formações da parede do furo, o que ajuda a reduzir a probabilidade de mistura de fragmentos de diferentes profundidades, mas afirma explicitamente que a representatividade final da amostra ainda depende da limpeza do furo, da conexão de hastes, da estabilidade do retorno e da gestão de amostragem no local.
- Não se pode concluir que "a proporção de divisão é fixa". A documentação não fornece a proporção de quarteamento nem o peso por amostra.
- Não se pode concluir que "o ensacamento é automático". A documentação apenas informa quais informações podem ser anotadas nos sacos de amostra, sem esclarecer quem faz a anotação nem de que forma.
- Não se pode concluir que "as três etapas se aplicam a todas as formações". A documentação menciona em outro ponto que, em zonas de falha, brechas e formações com fraturas desenvolvidas, blocos desprendidos da parede do furo podem permanecer temporariamente no furo e retornar de forma concentrada, afetando a correspondência entre amostra e profundidade.
Além das três etapas, os pontos de limpeza indicados pela documentação
Na seção de gestão de amostragem, a documentação menciona que, ao conectar hastes, limpar o furo ou retomar a perfuração após parada, deve-se tratar as amostras de transição conforme o procedimento de amostragem do local, evitando misturar fragmentos residuais do trecho anterior com a amostra da profundidade seguinte. Essa frase aponta exatamente para os pontos de conexão entre as três etapas: a passagem entre o ciclone e a divisão, e o recipiente entre a divisão e o ensacamento. O sistema triplo reduz a transferência manual e o transporte secundário, mas a limpeza desses pontos de conexão ainda faz parte do procedimento de amostragem no local.
Outros valores relevantes do RC500-CS3, para referência
| Item | Valor na documentação |
|---|---|
| Profundidade máxima de perfuração | 500 m |
| Diâmetro do furo | 105–400 mm |
| Ângulo de trabalho | 45° / 90° |
| Força de elevação | 25 T |
| Pressão axial | 7 T |
| Torque máximo de rotação | 10000 / 5000 N·m |
| Velocidade máxima de rotação | 75 / 150 r/min |
| Pressão de trabalho recomendada | 1,6–6 MPa |
| Consumo de ar recomendado | 16–55 m³/min |
| Motor | 132 kW Cummins |
| Força de elevação do guincho auxiliar | 1,5 T |
| Curso das sapatas hidráulicas | 1,6 m |
| Peso total da máquina | aprox. 12 T |
| Dimensões externas | aprox. 7 × 2,1 × 2,9 m |
O que esta documentação não responde
Capacidade de processamento e diâmetro de separação do ciclone, proporção de quarteamento e peso por amostra do mecanismo de divisão, especificação dos sacos de amostra, tempo necessário para troca e limpeza entre as três etapas — esses conteúdos não aparecem na documentação pública disponível. Se o projeto realiza amostragem contínua em intervalos fixos de avanço e tem requisitos claros quanto ao peso da amostra e à proporção de divisão, esses itens devem ser confirmados individualmente com o fabricante durante a negociação de compra, em vez de serem inferidos a partir da expressão "triplo".
