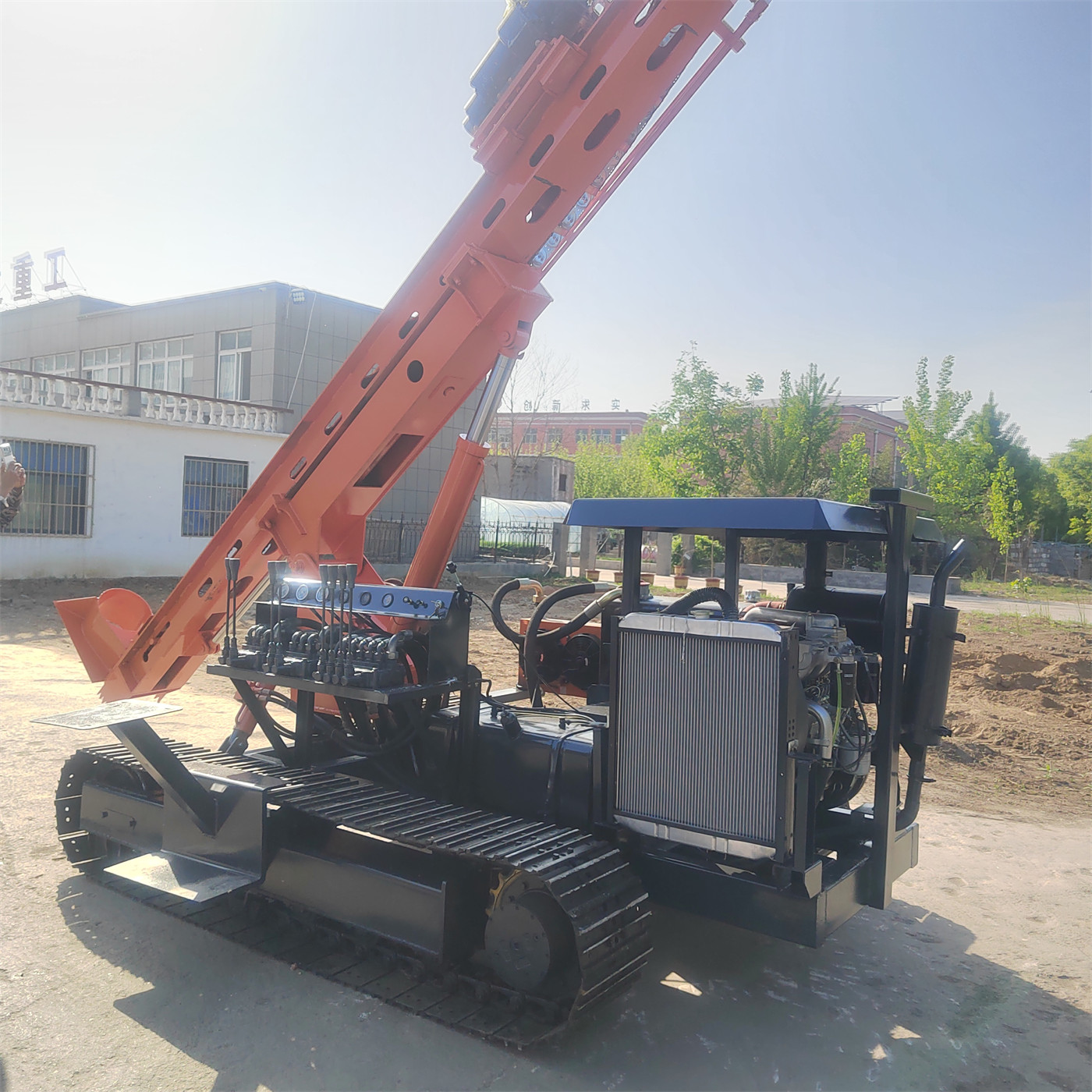

A preparação para a entrada do pré-perfuramento de fundações fotovoltaicas é um pouco diferente da de projetos de exploração geológica: o número de estacas é grande, o espaçamento é regular e os furos individuais são rasos, mas o local frequentemente está simultaneamente entre várias frentes de trabalho, como estradas da estação, cercas e instalação de suportes. O que realmente trava o início dos trabalhos geralmente não é a capacidade do equipamento, mas sim alguns documentos que não estão prontos — a versão das coordenadas das estacas e da forma de fundação não foi definida, não há desenho do traçado dos cabos subterrâneos, e o caminho de subida do equipamento não foi percorrido. Este artigo usa como referência os parâmetros publicados do PV390 neste site para listar em ordem os documentos e condições de local que devem ser preparados antes da entrada. O PV390 é um bate-estacas fotovoltaico sobre esteiras hidráulico de quatro cilindros, com diâmetro de perfuração de 80–600 mm e profundidade de perfuração de 0–6 m; esses valores só têm significado dentro do intervalo claramente definido pelo projeto de fundação do projeto.
As quatro categorias de documentos a preparar primeiro
Se faltar qualquer uma das quatro categorias de documentos abaixo, ela se tornará um item de paralisação no dia da entrada. A correspondência delas com o equipamento não é a mesma, por isso não são colocadas em uma única tabela para serem vistas de forma misturada.
1、Documentos de projeto de fundação
Esta categoria determina se os parâmetros do equipamento podem ficar dentro do intervalo exigido pelo projeto; são necessários pelo menos: planta de layout e coordenadas das estacas; forma de fundação e tipo de estaca (estaca moldada no local, pré-moldada com pré-perfuração ou outra); diâmetro e profundidade de projeto por estaca; elevação das estacas e projeto vertical da área. Ao comparar diretamente o diâmetro e a profundidade de projeto com os 80–600 mm e 0–6 m do PV390, é possível excluir primeiro os trechos claramente incompatíveis. O diâmetro e a profundidade do furo devem prevalecer conforme o desenho de projeto e a forma de fundação; o intervalo nos documentos do equipamento não é base de projeto.
2、Documentos de instalações subterrâneas
Na área fotovoltaica, geralmente coexistem linhas de coleta, cabos ópticos de comunicação, tubulações de abastecimento e drenagem e tubulações existentes fora da área. O papel dessa categoria de documentos é delimitar as zonas não perfuráveis ao redor das estacas, e não julgar se o equipamento pode perfurar. É necessário confirmar: desenho integrado das tubulações subterrâneas da área; profundidade e traçado dos cabos; linhas temporárias já instaladas e não sinalizadas; contatos das unidades proprietárias das tubulações existentes no entorno da área.
Os documentos não apresentam capacidade de tratamento do equipamento relacionada a instalações subterrâneas, portanto essa parte só pode ser resolvida por meio de briefing prévio e confirmação em campo, não por parâmetros do equipamento.
3、Documentos de local e acesso
Esta categoria determina se o equipamento pode chegar ao local e operar de forma estável; os valores entre parênteses são as partes já publicadas nos documentos do PV390 que podem ser usadas para verificação: dimensões externas da máquina 5200×2300×2650 mm; largura da sapata 400 mm; ângulo de subida 35°. Os documentos a confirmar incluem:
- Raio mínimo de curva, largura da via e condições de suporte da estrada de acesso, verificados em comparação com as dimensões externas da máquina;
- Condições de solo e compactação das estradas temporárias internas da área, verificadas em comparação com as condições de apoio da sapata de 400 mm;
- Inclinação máxima, inclinação transversal e grau de umidade entre as frentes de trabalho, verificadas em comparação com o ângulo de subida de 35° — observe que esse valor é o indicado nos documentos; na construção real em terreno inclinado, ainda é preciso considerar de forma abrangente a inclinação transversal, o solo e o centro de gravidade da máquina, e não se deve usar apenas o ângulo máximo de subida como base de segurança para deslocamento;
- Espaço mínimo de operação ao redor das posições dos furos, que deve acomodar as dimensões da máquina parada e a amplitude de oscilação do mastro;
- Distribuição de desníveis do terreno e trechos com rigidez desigual, o que afeta diretamente o número de ajustes de atitude no alinhamento dos furos.
4、Documentos geológicos e de estratos
Os documentos do PV390 explicam separadamente as formas de lidar com camadas de solo, loess, argila, areia com seixos, camada de aterro com resíduos, rocha fortemente intemperizada e camada rochosa; portanto, antes da entrada deve haver pelo menos um documento de investigação que possa ser enquadrado nessas descrições: origem e estratificação das camadas; densidade e teor de umidade de cada camada; granulometria e teor de seixos, composição e profundidade da camada de aterro; profundidade e grau de integridade da rocha fortemente intemperizada e da camada rochosa.
Entre elas, a camada de aterro com resíduos e a areia com seixos precisam ser destacadas; a descrição dos documentos para elas é prevenir corpos estranhos, vazios e bloqueios localizados, além de selecionar a ferramenta de perfuração conforme a granulometria e a densidade. Se a investigação fornecer apenas uma descrição genérica como “camada de solo”, o valor de referência para o ritmo de alinhamento dos furos e a escolha da ferramenta de perfuração será limitado.
Além dos documentos, condições de local a verificar no momento da entrada
Se a frente de trabalho possui posição estável para parada

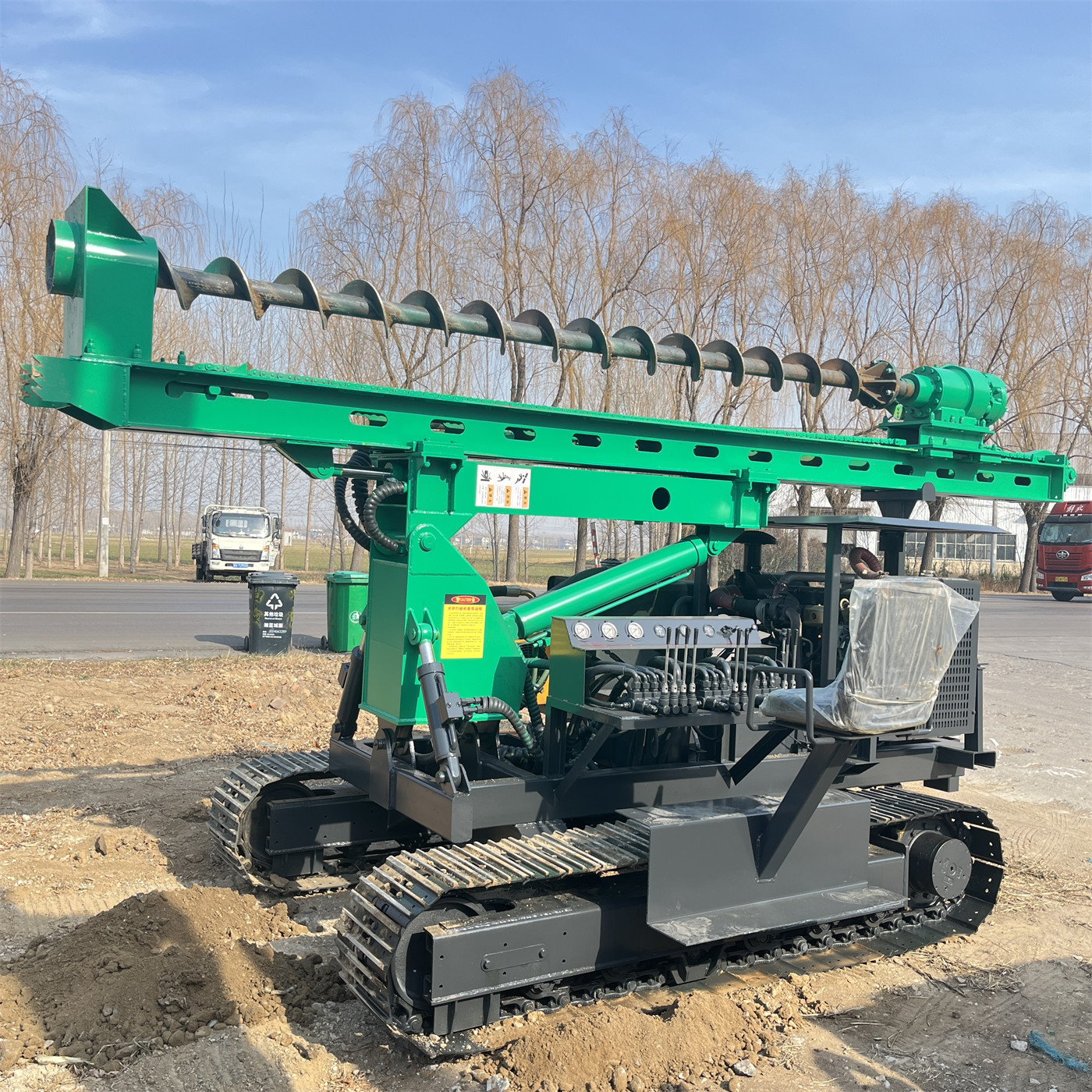

O PV390 usa chassi de esteiras, e o mastro possui inclinação de 120°, braços oscilantes laterais com dois cilindros hidráulicos e compensação de avanço e recuo de 50 cm. Essas três capacidades de ajuste de atitude podem reduzir repetidos ajustes finos do veículo, mas pressupõem que o equipamento já esteja parado de forma estável. O que deve ser confirmado trecho por trecho na entrada é se existe uma posição de parada que permita às esteiras assentarem firmemente e à máquina ficar aproximadamente nivelada, e não esperar que o ajuste de atitude absorva desníveis excessivos.
Se a direção do array e a direção de oscilação do mastro estão coordenadas
Em áreas fotovoltaicas em array, as posições das estacas geralmente são dispostas regularmente ao longo de uma direção. O ângulo entre a direção de parada do equipamento e a direção do array afeta quantas posições de estaca os braços oscilantes laterais do mastro conseguem cobrir na prática. Não há parâmetro correspondente nos documentos para isso; é necessário percorrer o local no estágio de vistoria de entrada conforme o desenho das estacas para determinar um modo racional de posicionamento.
Se materiais e itens auxiliares entram no local ao mesmo tempo
Os itens auxiliares da fase de pré-perfuramento de fundações fotovoltaicas geralmente incluem ferramentas de perfuração, materiais para estabilização da parede ou tratamento imediato após a conclusão do furo, e ferramentas de medição e marcação. Os documentos não abordam os requisitos de especificação desses itens auxiliares, portanto isso não é usado como conclusão deste artigo e precisa ser confirmado separadamente no nível do projeto conforme o projeto de fundação.
Algumas confirmações fáceis de esquecer
- Se o desenho das estacas e o diâmetro e profundidade de projeto são da mesma versão; projetos fotovoltaicos mudam com frequência, e versões inconsistentes levam diretamente a retrabalho;
- Se a área já concluiu a medição e marcação; o alinhamento dos furos pela perfuratriz depende de coordenadas já calibradas, e não das coordenadas do desenho;
- Se os cabos subterrâneos já receberam briefing e foram marcados; esse item geralmente é confirmado em conjunto pela construtora e pela especialidade elétrica;
- Condições de tráfego da estrada de acesso em dias de chuva ou após degelo; a sapata de 400 mm ajuda a distribuir a pressão de apoio, mas as condições de aderência em estradas de terra ainda variam com o teor de umidade;
- Arranjo de gestão de pessoal dentro do raio de operação do equipamento; durante a perfuração, o pessoal não deve se aproximar da haste rotativa, do mecanismo de pressão por corrente e da amplitude de oscilação do mastro;
- Se o procedimento de parada e alívio de pressão para troca da ferramenta de impacto (usada na construção em rocha fortemente intemperizada e camada rochosa) já foi repassado à equipe.
Itens que precisam de confirmação adicional
Os documentos fornecem o intervalo de capacidade do PV390 sob diâmetro de perfuração de 80–600 mm, profundidade de perfuração de 0–6 m e pressão por corrente, bem como as descrições de local e estratos compatíveis. Nas situações abaixo, este artigo não pode apresentar conclusões e é necessário confirmar com o fabricante ou o projetista: avanço e eficiência reais sob condições geológicas específicas; modelo e energia de impacto da ferramenta de impacto (os documentos originais não fornecem esse item); solução auxiliar para estabilização da parede ou processo de conclusão do furo; estimativa de produtividade em operação contínua de grande quantidade de estacas.
Além disso, o modelo original nos documentos deste projeto era SL390, confirmado como PV390; este artigo usa uniformemente PV390. Condições geológicas reais, forma da ferramenta de perfuração, tipo de estaca, diâmetro, ângulo de construção e modo de operação variam; a eficiência final de perfuração, a qualidade do furo concluído e o efeito de construção devem prevalecer conforme as condições de campo e o projeto de fundação do projeto.
