Os furos para detonação em bancadas de pedreiras e os furos de avanço em galerias de mineração, na maioria das vezes, estão em rocha de média a dura. Esses furos são perfurados com martelo de fundo acoplado a uma perfuratriz; o martelo em si é apenas um componente de execução: se o diâmetro do furo não corresponder, a broca não entra; se o fornecimento de ar for insuficiente, o pistão não consegue imprimir o ritmo; se a rotação e o avanço da perfuratriz não forem compatíveis, o martelo também não rende. Este artigo usa os dados públicos do martelo de fundo 55A como exemplo para desmembrar item por item essas quatro condições de compatibilidade, explicando qual parâmetro corresponde a qual necessidade e quais condições não estão documentadas e devem ser confirmadas separadamente.
Primeiro, o diâmetro do furo: a faixa de 85–185 mm cobre a broca
O diâmetro de furação aplicável do 55A é indicado como 85–185 mm. Essa faixa restringe o diâmetro externo da broca, não o diâmetro externo da haste, nem o modelo da perfuratriz. Só é possível considerar este modelo se os diâmetros típicos de furos de bancada em pedreiras e de furos de detonação em minas estiverem dentro dessa faixa; fora dela, a relação de folga entre o martelo, a broca e a parede do furo muda, e não se pode simplesmente aplicar os mesmos parâmetros.
Na compatibilização real, também é preciso analisar o diâmetro do furo em conjunto com a profundidade. Nos dados, a profundidade de furação está escrita como 200, mas sem unidade indicada. Esse valor não pode ser completado por conta própria como metros ou centímetros, nem usado para julgar para que profundidade de furo ele é adequado. É necessário confirmar com o fabricante a unidade e se esse valor corresponde à profundidade de avanço de uma única haste, à profundidade de trabalho de uma única operação do martelo ou a outro critério.
O lado da perfuratriz: perfuratriz de fundo ou de poço de água podem ser usadas, mas é preciso verificar as interfaces

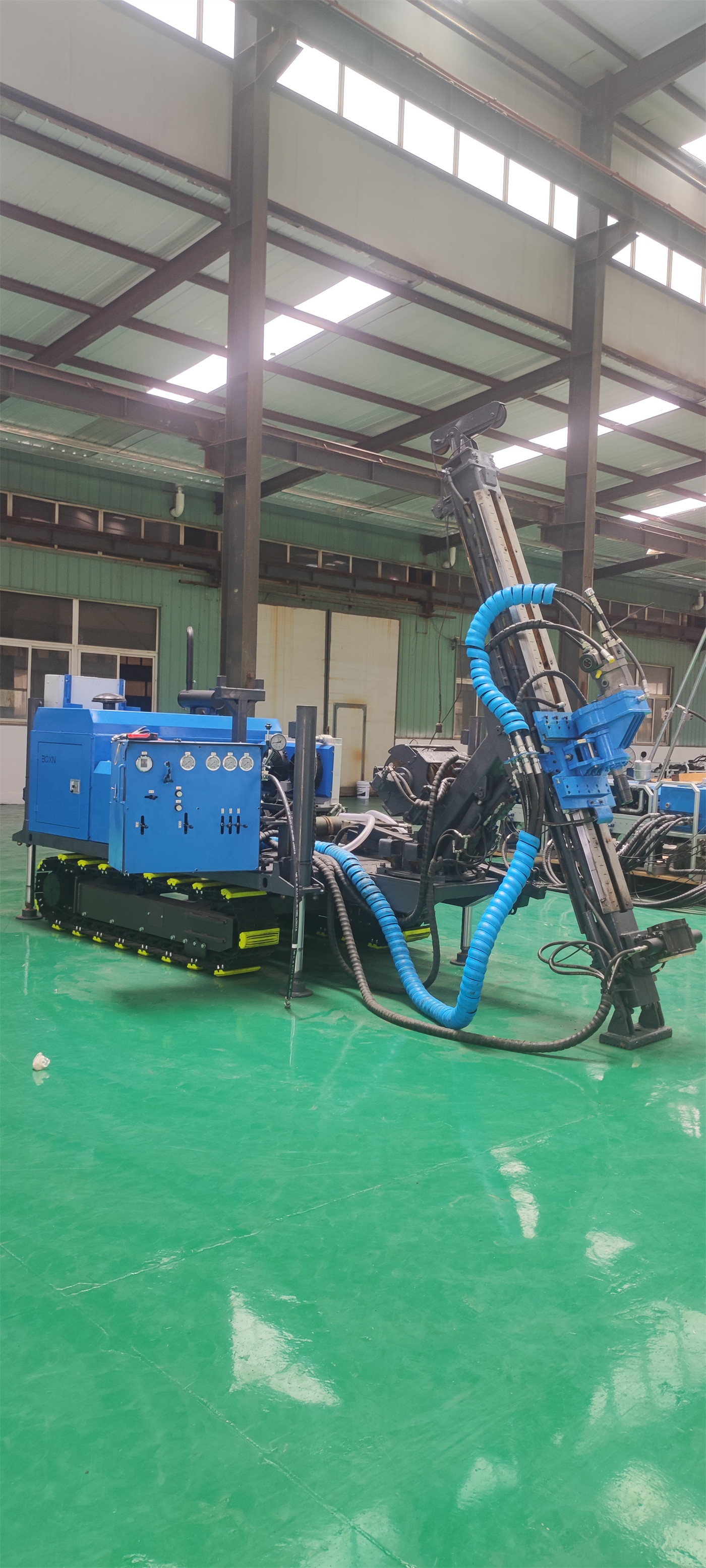

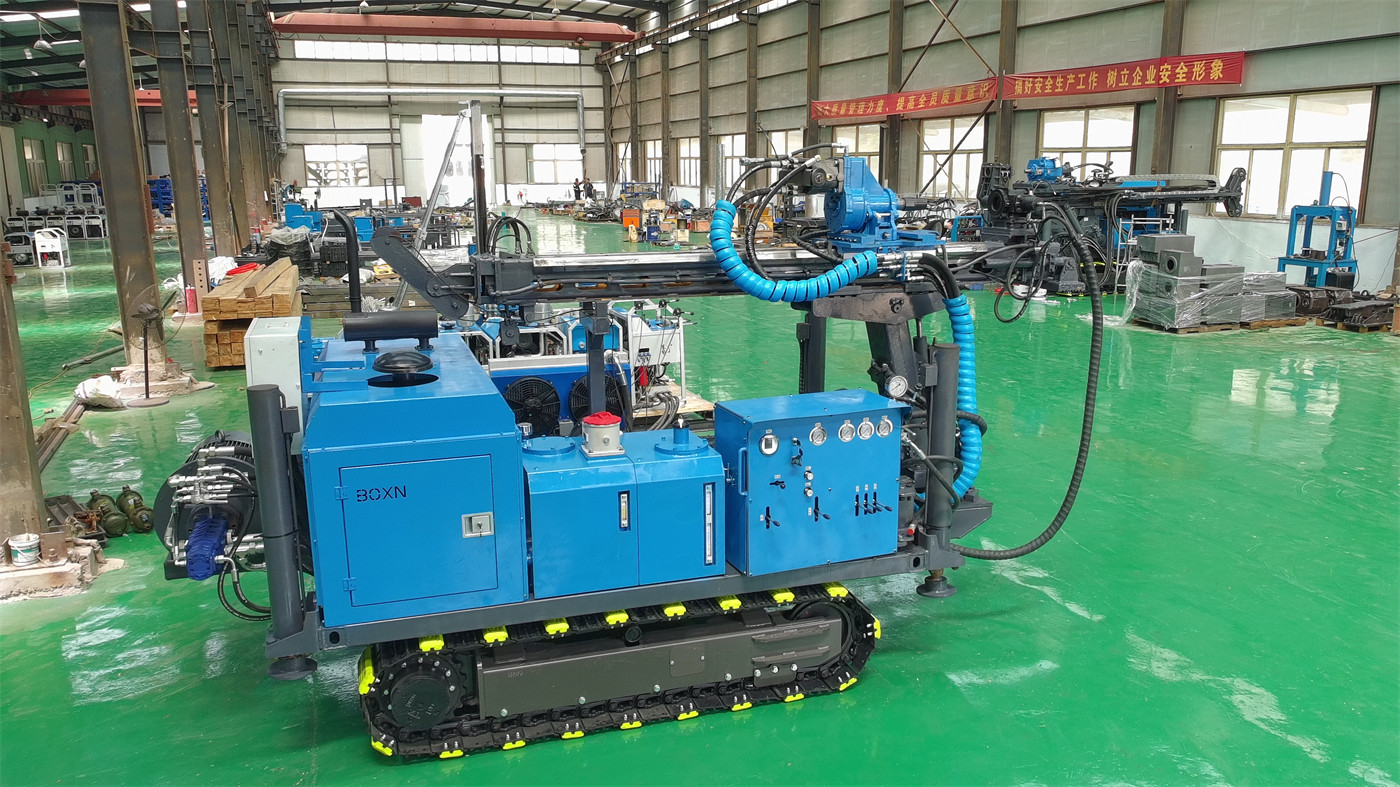

Os dados indicam que o 55A pode ser usado em conjunto com perfuratrizes de fundo, perfuratrizes de poço de água e outros equipamentos. Isso se refere à categoria de equipamentos compatíveis, mas não significa que qualquer perfuratriz de fundo ou de poço de água possa ser conectada diretamente. É preciso verificar se a rotação de saída do cabeçote rotativo da perfuratriz está dentro da faixa suportada pelo martelo, se a força de avanço e a força de elevação são suficientes para lidar com todo o conjunto de hastes, e se a especificação da conexão de ar na perfuratriz é compatível com a entrada de ar do martelo. Essas são condições no nível da interface, não listadas item por item nos dados, e devem ser confirmadas separadamente na seleção.
Compressor de ar: pressão e vazão são pré-requisitos para o martelo imprimir o ritmo
O martelo de fundo é acionado por ar comprimido, que move o pistão interno em alta frequência para impactar a broca. Nos dados do 55A, a energia de impacto está escrita como 180–220 e a frequência de impacto como 18–22, ambos sem unidade indicada. Os dados originais não fornecem valores específicos de pressão de trabalho e vazão de ar necessárias, portanto não é possível deduzir a especificação do compressor a partir desses dois números. O que se pode afirmar é: quando a pressão de fornecimento e a vazão de ar são insuficientes, o ritmo de impacto do pistão é afetado; o manual de uso também menciona que se deve manter um fornecimento de ar estável. Na fase de seleção, é preciso verificar item por item a pressão de trabalho e a vazão do compressor em relação aos requisitos de compatibilidade fornecidos pelo fabricante do martelo, e não apenas observar a perfuratriz.
Broca e haste: as especificações devem ser definidas junto com o diâmetro do furo e a interface do martelo

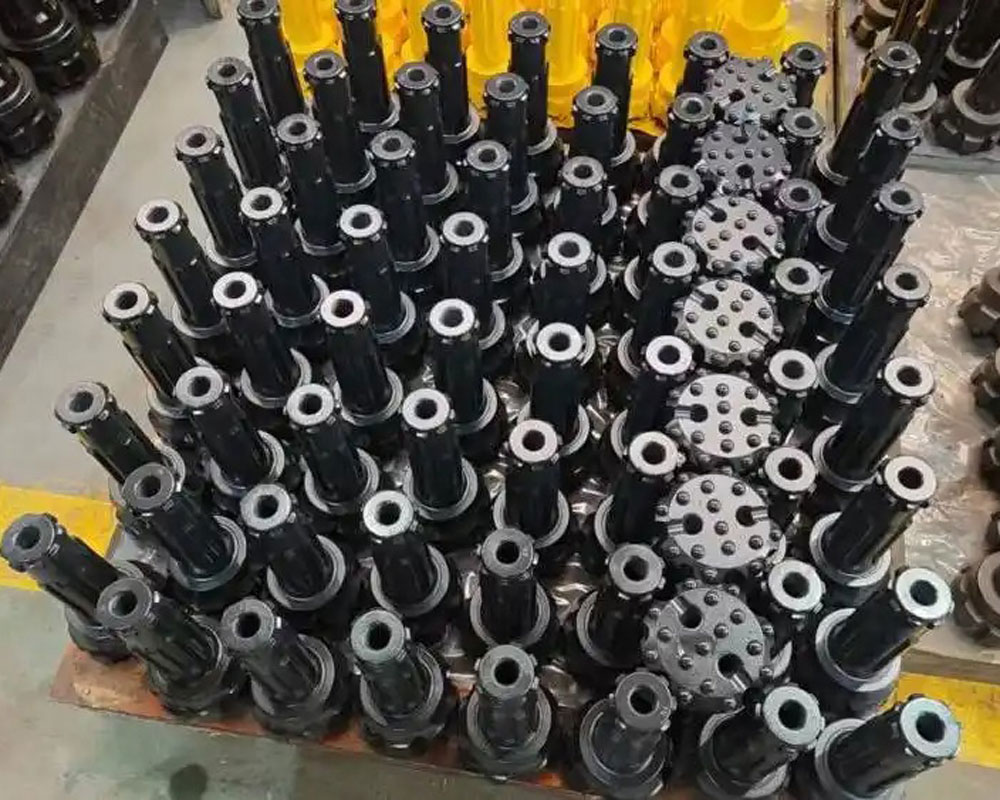

Os dados listam as especificações de broca e de haste como itens a confirmar na seleção de compatibilidade. O diâmetro da broca deve estar dentro da faixa de 85–185 mm e ser coerente com o diâmetro alvo do furo; a especificação da haste deve ser compatível com o sistema rotativo da perfuratriz e com a extremidade de conexão do martelo. Esses dois itens não têm tabela de dimensões específicas nos dados e pertencem à parte que precisa ser confirmada com o fabricante de acordo com a configuração real do projeto.
Quais características correspondem a quais necessidades
- Estrutura resistente ao desgaste: os dados enfatizam que é adequado para ambientes de perfuração de alta frequência e alta carga, como minas e pedreiras. Isso corresponde ao gerenciamento do desgaste do corpo do martelo e das partes de conexão em operação contínua, e não significa isenção de manutenção; o manual de uso exige inspeção periódica do desgaste do martelo, da broca e das partes de conexão.
- Cobertura de diâmetro de furo de 85–185 mm: corresponde a diversas necessidades de perfuração em minas, obras e poços de água, mas cada projeto específico ainda deve ser confirmado de acordo com seu próprio diâmetro de furo, profundidade e camada rochosa.
- Ruptura de rocha por impacto de alta frequência: corresponde a camadas de rocha de média a dura. Os dados também esclarecem que a eficiência real de perfuração é afetada pela dureza da camada rochosa, diâmetro do furo, pressão de fornecimento de ar, vazão de ar, desgaste da broca e modo de operação, fatores que não estão nos parâmetros do martelo isoladamente.
Limites de aplicação e lacunas nos dados
Com base nos dados verificados, a faixa de aplicação do 55A é descrita como cenários de perfuração em engenharia, como minas, pedreiras, abertura de estradas e poços de água. Isso não significa que ele seja igualmente aplicável em todas as condições de rocha dura, nem que basta o diâmetro do furo estar dentro da faixa para poder ser usado diretamente no furo. Os quatro valores originais — profundidade de furação, velocidade de furação, energia de impacto e frequência de impacto — não têm unidade indicada e não podem ser usados como indicadores de engenharia diretamente conversíveis. Na seleção, deve-se montar uma lista de verificação com modelo da perfuratriz, diâmetro alvo do furo, profundidade de perfuração, dureza da camada rochosa, especificação da haste, especificação da broca e pressão de trabalho e vazão do compressor; para cada item faltante, confirmar com o fabricante ou com a equipe técnica no local.
Uma lista de verificação operacional de compatibilidade
| Item de verificação | Base fornecida pelos dados do 55A | Necessita confirmação adicional |
|---|---|---|
| Diâmetro alvo do furo | Aplicável de 85–185 mm | Profundidade do furo e dureza da camada rochosa são compatíveis com a broca selecionada |
| Perfuratriz compatível | Pode ser usada com perfuratriz de fundo e de poço de água | Rotação do cabeçote rotativo, força de avanço e elevação, especificação da conexão de ar |
| Compressor de ar | Acionado por ar comprimido, requer fornecimento estável | Requisitos específicos de pressão de trabalho e vazão de ar |
| Broca e haste | Listados como itens a confirmar na seleção | Dimensões específicas e modo de conexão |
| Capacidade de profundidade | Profundidade de furação escrita como 200, sem unidade | Unidade e critério de aplicação |
O objetivo desta tabela não é dar uma conclusão, mas deslocar a discussão de seleção de “o martelo em si serve ou não” para “o conjunto de condições de compatibilidade está completo ou não”. Se qualquer um dos quatro itens — diâmetro do furo, perfuratriz, compressor de ar, broca e haste — não estiver alinhado, mesmo que os parâmetros do martelo sejam adequados, ele não conseguirá trabalhar de forma estável dentro do furo. Para as partes não cobertas pelos dados, confirmar item por item com o fabricante conforme a tabela acima antes de decidir.
