Os problemas que surgem na etapa de recebimento das hastes de perfuração para amostragem por circulação reversa, na maioria das vezes, não estão no corpo do tubo em si, mas na incompatibilidade de interfaces: a rosca não é do mesmo padrão das ferramentas de perfuração existentes, a extremidade de saída da cabeça de rotação não se conecta, a especificação do martelo RC não corresponde ao canal do tubo interno da haste, ou a combinação de comprimentos das hastes não se alinha com a profundidade alvo do furo e o curso da torre. Esses problemas, se descobertos antes do embarque, resultam apenas em alteração do pedido; se descobertos após a chegada, transformam-se em espera por peças, devoluções e trocas, e paralização da obra. A seguir, com o objetivo de "quais informações de interface precisam ser reunidas antes da chegada", detalhamos item a item o que precisa ser verificado, usando como referência os dados públicos da haste de perfuração de parede dupla para circulação reversa Φ114 para explicar as correspondências.
Primeiro, distinguir quais segmentos são considerados "interfaces" neste sistema
A haste de perfuração para circulação reversa não é um tubo isolado; ela deve se conectar, na parte superior e inferior, à cabeça de rotação, ao martelo RC ou às ferramentas de fundo do furo, e internamente possui um canal independente de retorno de amostra. As chamadas informações de interface recaem sobre pelo menos os cinco segmentos a seguir:
- Padrão de rosca entre hastes, e entre haste e ferramentas de fundo do furo;
- Forma de conexão entre a extremidade superior da haste e a saída da cabeça de rotação da perfuratriz;
- Especificação do martelo RC e sua correspondência com o canal do tubo interno da haste;
- Combinação entre comprimento unitário, número total de hastes e profundidade alvo do furo, e curso da torre;
- Uniformidade de roscas, diâmetros de tubo e acessórios do sistema de perfuração existente como um todo.
Se faltar informação em qualquer um desses cinco segmentos, é difícil determinar antes da chegada se o conjunto completo de ferramentas de circulação reversa poderá ser conectado e operar adequadamente. Os dados públicos apresentam opções claras para parte deles, enquanto a outra parte exige confirmação conforme a configuração no local.
Padrão de rosca: os dados oferecem opções, mas as opções não equivalem ao conjunto no local

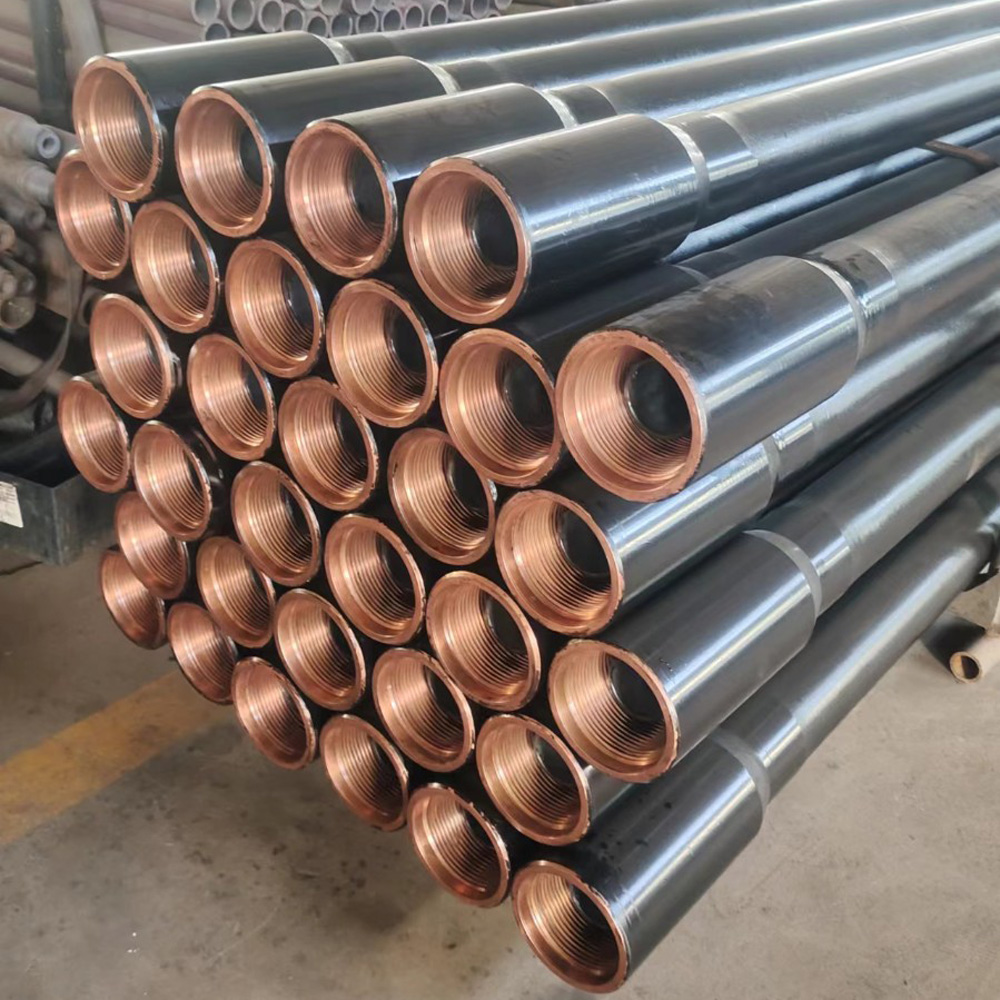

Os dados públicos da haste de perfuração de parede dupla para circulação reversa Φ114 indicam que a rosca de conexão pode ser Remet, Metzke, FH ou IF. Essas quatro opções são o escopo de escolha no momento da compra, não uma interface universal em que "qualquer uma serve". Na prática, os próprios dados alertam: a especificação concreta da rosca deve ser confirmada de acordo com a perfuratriz, a cabeça de rotação, o martelo RC e o sistema de perfuração existente.
O que precisa ser verificado antes da chegada não é "qual rosca escolhemos", mas "qual rosca já está em uso no local". Isso inclui especificamente:
- O padrão de rosca utilizado nas hastes, luvas e adaptadores existentes;
- O padrão de rosca da conexão entre a extremidade superior do martelo RC e a haste;
- Se a extremidade de saída da cabeça de rotação necessita de adaptador, e a forma da rosca desse adaptador.
Se no local houver mistura de ferramentas de perfuração com padrões diferentes, é especialmente importante confirmar qual extremidade serve como referência. Os dados não fornecem uma lista de peças de conversão entre diferentes padrões de rosca; essa parte precisa ser confirmada separadamente com o fabricante e com o responsável pela gestão das ferramentas de perfuração no local, não se podendo presumir que as quatro roscas sejam intercambiáveis no campo.
Perfuratriz e cabeça de rotação: primeiro confirmar se a extremidade de saída pode ser conectada
A interface entre a haste e a perfuratriz está na extremidade de saída da cabeça de rotação. Os dados públicos, nas instruções de seleção, solicitam o modelo da perfuratriz, um dos objetivos sendo confirmar essa extremidade. As informações que precisam ser obtidas antecipadamente incluem:
- Modelo da perfuratriz e forma de conexão da extremidade de saída da cabeça de rotação;
- Se é necessário adaptador entre a cabeça de rotação e a extremidade superior da haste;
- Se o furo passante ou canal central da cabeça de rotação é compatível com o canal de retorno de amostra do tubo interno da haste de parede dupla.
O último item é facilmente negligenciado. A haste de parede dupla forma, através do tubo externo e do tubo interno, canais independentes de fluxo de ar e recuperação de detritos; a amostra retorna à superfície pelo tubo interno. Se essa extremidade da cabeça de rotação não possuir o canal ou interface correspondente, o caminho de retorno de amostra pelo tubo interno não se conectará no lado da superfície. Os dados não detalham os requisitos específicos do canal central da cabeça de rotação; esta é uma condição de interface que precisa ser verificada com o fabricante da perfuratriz ou fornecedor do equipamento.
Especificação do martelo RC: uma relação de compatibilidade com o canal do tubo interno da haste
Os dados listam a especificação do martelo RC como uma das informações a serem fornecidas na compra, e indicam que a haste de parede dupla é adequada para sistemas de perfuração RC de circulação reversa. A relação entre o martelo RC e a haste não se limita a se a rosca pode ser rosqueada, mas inclui também a compatibilidade entre a especificação do corpo do martelo e o canal do tubo interno da haste. É preciso confirmar antes da chegada:
- Modelo e especificação do martelo RC, e a rosca de conexão da sua extremidade superior;
- Relação de compatibilidade dimensional entre o martelo RC e o canal do tubo interno da haste;
- Relação espacial entre o diâmetro do tubo externo da haste, o diâmetro externo do martelo RC e o diâmetro do furo.
O diâmetro do tubo externo da haste Φ114 é 114 mm, a espessura da parede é 8–10 mm, e o tubo interno é de material resistente ao desgaste. Os dados não fornecem o valor específico do diâmetro interno do tubo interno, nem apresentam uma tabela de compatibilidade com martelos RC de diversas especificações. Portanto, "se este martelo RC pode ser usado com a haste Φ114" não pode ser inferido apenas pelo diâmetro externo; é necessário confirmar item a item com o fabricante, conforme a especificação do martelo RC e a interface do tubo interno da haste.
Combinação de comprimentos: as opções de 1500–9500 mm devem ser aplicadas à profundidade do furo e ao curso da torre
A faixa de comprimento desta haste é de 1500–9500 mm. Essa faixa indica que o comprimento unitário pode ser escolhido conforme o projeto, mas não indica que uma determinada combinação de comprimentos seja adequada para uma certa profundidade de furo. Antes da chegada, é preciso verificar o comprimento em conjunto com as seguintes condições:
- Profundidade alvo do furo e número total estimado de hastes;
- Curso da torre da perfuratriz ou comprimento de avanço por vez, e espaço operacional para conexão e desconexão de hastes;
- Restrições ao comprimento unitário impostas pelas condições de transporte e armazenamento no local;
- Se a altura entre a boca do furo e a cabeça de rotação permite a conexão e desconexão segura do comprimento unitário escolhido.
Os dados fornecem apenas a faixa de comprimento, sem apresentar a relação recomendada entre comprimento unitário e profundidade do furo, nem explicar o impacto de diferentes combinações de comprimento na eficiência de perfuração. Essa parte precisa ser calculada separadamente conforme a profundidade do furo do projeto e os parâmetros da torre da perfuratriz. Entender "faixa ampla" diretamente como "adequada para qualquer profundidade de furo" mascara as restrições práticas entre a combinação de comprimentos e a operação no local.
Sistema de perfuração existente: a uniformidade merece verificação prévia mais do que parâmetros individuais
Nas instruções de seleção, os dados colocam o "sistema de perfuração existente" lado a lado com modelo da perfuratriz, especificação do martelo RC, comprimento da haste, tipo de rosca, profundidade alvo do furo e informações principais da formação geológica. A razão é que a haste de circulação reversa precisa se integrar em série com as ferramentas de perfuração já existentes: se as roscas e diâmetros de tubo de luvas, adaptadores, estabilizadores ou outros dispositivos de fundo do furo não forem compatíveis com as novas hastes, por melhores que sejam os parâmetros individuais da haste, não será possível montar uma coluna de perfuração completa.
Antes da chegada, recomenda-se organizar as informações das ferramentas de perfuração existentes na seguinte ordem:
- Listar cada dispositivo diretamente conectado à haste e seu padrão de rosca;
- Identificar quais peças são novas e quais são reaproveitadas;
- Confirmar se os adaptadores reaproveitados conseguem cobrir as diferenças de rosca entre as extremidades nova e antiga;
- Verificar em conjunto o diâmetro externo do tubo e a espessura da parede com as ferramentas existentes, evitando misturar na mesma coluna tubos com diferenças excessivas.
Os dados não fornecem lista de especificações de adaptadores ou acessórios, nem explicam as restrições ao uso misto de diferentes corpos de tubo. Essa parte só pode ser resolvida item a item entre o registro das ferramentas de perfuração e a confirmação com o fabricante.
Lista de verificação das informações de interface
Reunimos o conteúdo acima em uma lista organizada por objeto, para facilitar a marcação item a item ou anotação de "a confirmar" antes da cotação e do embarque.
| Objeto de verificação | Informação a ser obtida | Base ou lacuna nos dados |
|---|---|---|
| Rosca da haste | Padrão de rosca efetivamente utilizado nas ferramentas de perfuração no local; a qual das opções Remet, Metzke, FH, IF corresponde | Os dados apresentam quatro opções e exigem confirmação conforme perfuratriz, cabeça de rotação, martelo RC e ferramentas existentes |
| Perfuratriz/cabeça de rotação | Forma de conexão da extremidade de saída da cabeça de rotação; necessidade de adaptador; compatibilidade do canal central com o retorno de amostra pelo tubo interno | Os dados solicitam o modelo da perfuratriz; a interface específica da extremidade da cabeça de rotação não é detalhada |
| Martelo RC | Especificação do corpo do martelo e rosca superior; relação de compatibilidade com o canal do tubo interno | Os dados solicitam a especificação do martelo RC; não fornecem tabela de compatibilidade nem o diâmetro interno específico do tubo interno |
| Combinação de comprimentos | Compatibilidade entre comprimento unitário, número total de hastes e profundidade do furo, curso da torre, condições de transporte | Os dados fornecem a faixa de 1500–9500 mm, sem combinação recomendada |
| Sistema de perfuração existente | Uniformidade de roscas e diâmetros de tubo de adaptadores, luvas e outros acessórios | Os dados solicitam informações das ferramentas existentes; não fornecem lista de acessórios |
Quais informações já estão claras nos dados e quais devem ser confirmadas separadamente
As partes já claras nos dados públicos incluem: diâmetro do tubo externo 114 mm, espessura da parede 8–10 mm, faixa de comprimento 1500–9500 mm, quatro padrões de rosca opcionais, estrutura de parede dupla (tubo externo de aço liga de alta resistência mais tubo interno resistente ao desgaste), e aplicação em amostragem RC de circulação reversa em exploração mineral, amostragem de minério e perfuração geológica. Os dados também indicam que, na compra efetiva, a especificação concreta da rosca deve ser confirmada de acordo com a perfuratriz, a cabeça de rotação, o martelo RC e o sistema de perfuração existente.
As partes não fornecidas pelos dados e que exigem confirmação separada incluem: o diâmetro interno específico do tubo interno; a tabela de compatibilidade com martelos RC de diversas especificações; os requisitos de interface do canal central da cabeça de rotação; as especificações de peças de conversão entre diferentes padrões de rosca; a combinação recomendada de comprimento unitário e profundidade do furo; e a influência de diferentes configurações de perfuratriz, profundidades de furo e condições geológicas no desempenho real e na vida útil da haste. Essas lacunas não impedem que as informações de interface sejam a linha principal de verificação antes da chegada, mas significam que não se pode completar o julgamento de compatibilidade de todo o conjunto de ferramentas apenas com base no modelo e na tabela de parâmetros.
Se as condições no local ainda não estiverem completas, uma prática viável é: primeiro reunir em uma página as informações de modelo da perfuratriz, forma da extremidade de saída da cabeça de rotação, especificação do martelo RC, padrão de rosca das ferramentas existentes e profundidade alvo do furo; em seguida, comparar com as roscas opcionais e a faixa de comprimento dos dados, marcando item a item como "confirmado" ou "a confirmar com o fabricante". Antes de zerar os itens "a confirmar", não é aconselhável programar a chegada das hastes muito próxima do início da perfuração.
