Abastecimento de água rural, irrigação e uso de água em pequenas áreas de mineração: as exigências p

Na tabela de parâmetros do WR260 há um conjunto de números lado a lado: profundidade máxima de perfuração de 260 m, diâmetro de perfuração de 140–305 mm, torque de rotação de 4000–5300 N·m, força de elevação de 15 T, motor diesel de 76 kW, peso total de aproximadamente 5,7 T e dimensões externas de cerca de 3900 × 1750 × 2250 mm. Esses números correspondem simultaneamente a três tipos de uso — abastecimento de água rural, irrigação agrícola e poços em áreas de mineração —, mas o que cada tipo de projeto exige desta máquina não é igual: o abastecimento rural se preocupa se a profundidade cobre o aquífero e se combina com o revestimento do poço; a irrigação se preocupa com a rapidez de deslocamento entre pontos de furo; a mineração se preocupa com a proporção de rocha dura e a infraestrutura de ar comprimido. A seguir, analisamos separadamente esses três tipos de demanda.

O que cada tipo de demanda de água exige do WR260

Primeiro, uma comparação aproximada. Os três tipos de projeto precisam concluir poços, mas com ênfases diferentes:

Esta tabela apenas mostra a distribuição dos pontos de atenção, não significa que os três tipos de projeto só possam usar uma configuração cada. Projetos reais costumam ser mistos, por exemplo, em áreas agrícolas também há demanda de abastecimento para acampamentos de mineração, ou ao redor de minas também se fazem poços para vilarejos. O sentido de separar é: antes da compra, é preciso saber qual tipo de demanda predomina, para então decidir quais condições devem ser confirmadas por escrito.

Abastecimento de água rural: profundidade e diâmetro do poço devem primeiro se alinhar ao aquífero

O WR260 pode ser usado na construção de poços domésticos, poços de vilarejo e poços de abastecimento para pequenas comunidades. O diâmetro de perfuração de 140–305 mm pode cobrir diversas configurações de revestimento e bombas submersas, o que significa que o espaço de escolha do diâmetro é relativamente amplo, mas não que possa ser definido aleatoriamente.

Em projetos de abastecimento rural, primeiro é preciso definir a posição do aquífero e a vazão esperada, para então deduzir a profundidade, o diâmetro, o tubo filtrante e os trechos de vedação. A margem de profundidade de 260 m é adequada para situações em que o lençol freático é relativamente profundo e não se exige equipamento pesado acima de 500 m; se o aquífero local for mais raso, usar um equipamento de nível 260 m não é falta de capacidade, mas sim uma questão de verificar se o projeto precisa manter margem para perfuração mais profunda no mesmo equipamento.

Um ponto a observar: a capacidade de perfuração e o escopo de aplicação descritos nos materiais são válidos sob condições de martelo de fundo, broca e compressor de ar compatíveis. A profundidade, o diâmetro e a configuração do tubo filtrante pertencem ao escopo do projeto de conclusão do poço e não estão totalmente determinados pelos parâmetros do equipamento em si.

Irrigação agrícola: múltiplos pontos de furo, tempo de deslocamento e posicionamento deve ser calculado separadamente

A irrigação agrícola é uma das aplicações típicas desse tipo de perfuratriz, podendo ser usada em poços para lavouras, pomares, estufas e viveiros. Projetos de irrigação geralmente têm mais de um poço, e uma equipe de construção pode precisar concluir vários pontos de furo na mesma área.

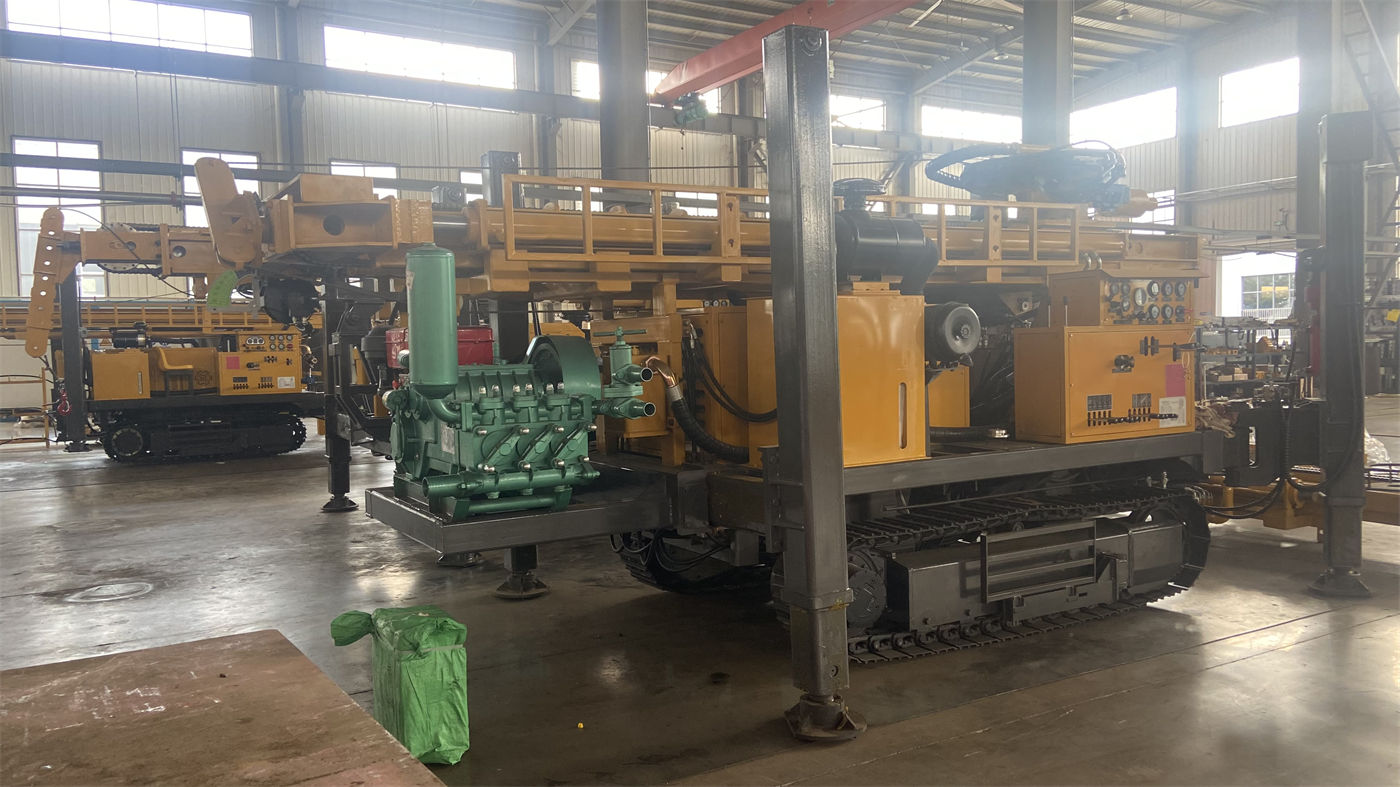

O WR260 adota chassi de esteiras de aço, com velocidade de deslocamento de cerca de 2,5 km/h e capacidade máxima de subida de referência de 30°. O chassi sobre esteiras facilita o deslocamento em estradas vicinais, caminhos rurais e terrenos com cascalho. Seu peso total é de cerca de 5,7 T e as dimensões externas são de aproximadamente 3900 × 1750 × 2250 mm, sendo mais fácil de entrar em áreas com espaço restrito do que grandes perfuratrizes de poços profundos.

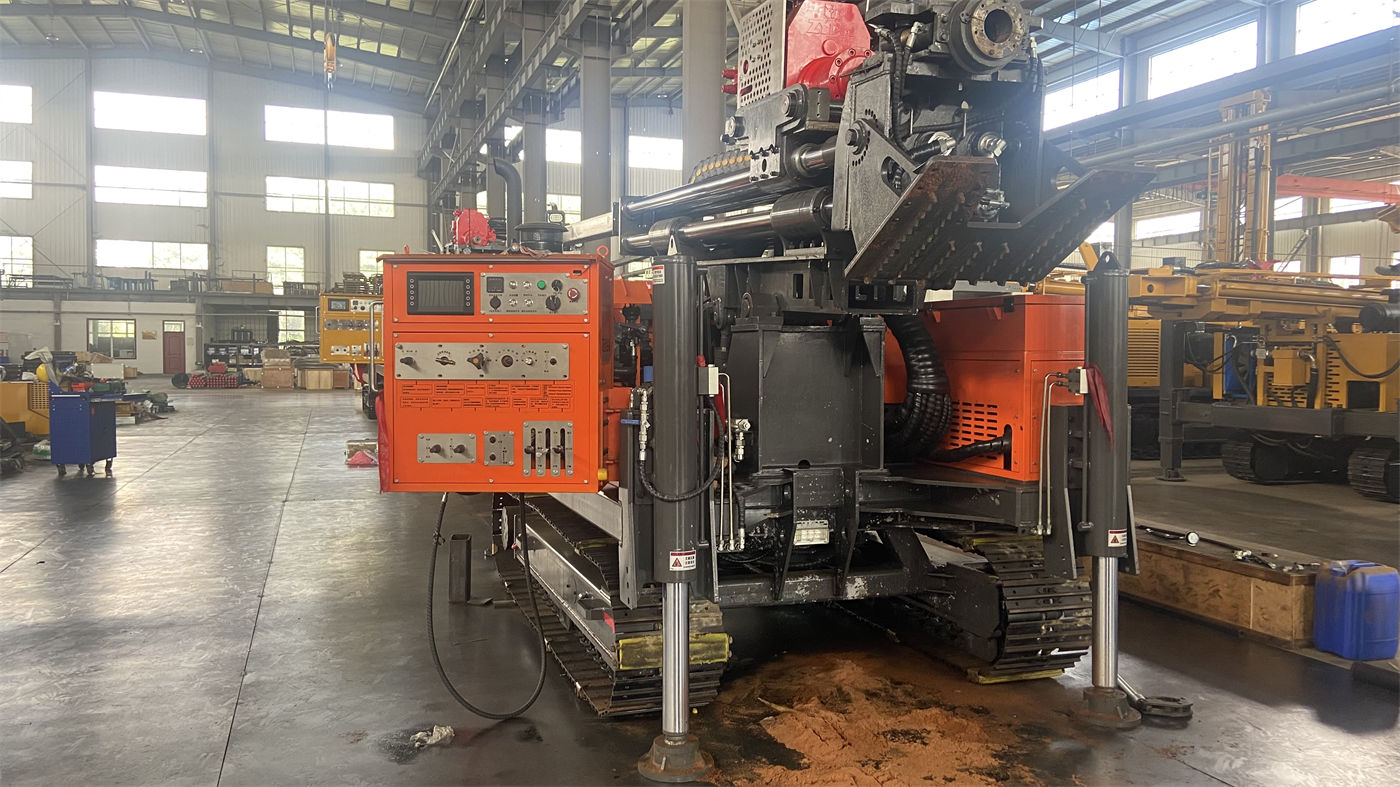

Porém, a eficiência real de poços de irrigação não é determinada apenas pela velocidade de deslocamento. O equipamento possui curso de 1,4 m nas sapatas de apoio, usadas para sustentação e nivelamento; solos moles exigem placas de apoio adicionais para evitar recalque das sapatas, o que causaria inclinação da torre e desvio do ponto de furo. Após cada deslocamento, é necessário nivelar novamente e reabrir o furo; esse tempo está diretamente relacionado às condições do solo no campo, e os materiais não fornecem dados de duração correspondentes, sendo necessário calcular conforme a situação local.

Além disso, o WR260 tem comprimento de avanço único de 3,3 m, podendo ser combinado com hastes de 1,5 m, 2 m e 3 m. Um avanço único mais longo pode reduzir o tempo auxiliar de retorno repetido do cabeçote de rotação e de conexão de hastes, o que é favorável para a organização de construção contínua em múltiplos pontos de furo. A eficiência real de avanço ainda depende da litologia, diâmetro, martelo de fundo e desempenho do compressor de ar.

Uso de água em pequenas áreas de mineração: a proporção de rocha dura determina os equipamentos auxiliares, não a máquina em si

Minas e locais de exploração geológica frequentemente precisam de água para uso doméstico, limpeza de equipamentos e supressão de poeira. O chassi sobre esteiras do WR260 é adequado para se deslocar em estradas de cascalho de minas e terrenos geralmente irregulares, podendo ser usado em poços para acampamentos de mineração e pequenos poços auxiliares de produção.

A maior diferença entre projetos de mineração e abastecimento rural/irrigação é que a proporção de rocha dura costuma ser maior. O WR260 adota perfuração com martelo de fundo DTH, com pressão de trabalho de referência de 1,7–2,5 MPa e consumo de ar de 17–31 m³/min. Com martelo de fundo, broca e compressor de ar adequados, pode ser usado em formações rochosas relativamente íntegras, como calcário, arenito e granito. O ponto que mais precisa ser confirmado antecipadamente é a vazão do compressor de ar: vazão insuficiente causa impacto insuficiente do martelo de fundo e dificuldade de remoção de detritos; quando o diâmetro aumenta, a rocha fica mais dura ou a altitude sobe, geralmente é necessário fluxo de ar mais abundante.

Se a formação da mina contiver zonas fraturadas, fissuras ou cavernas, as condições serão mais complexas. Formações fraturadas podem causar queda de blocos, vazamento de ar e prisão da broca; em cavernas de calcário, fissuras abertas ou formações com forte vazamento de ar, a pressão e a vazão do compressor podem não ser transmitidas efetivamente ao fundo do furo. Nesses casos, pode ser necessário usar espuma, revestimento, aumentar o fluxo de ar ou mudar o método de construção, dependendo do grau de vazamento e do retorno dentro do furo. Os materiais não fornecem parâmetros operacionais para essas situações; antes da compra, deve-se informar ao fabricante as condições geológicas reais da mina.

Há ainda a situação de alternância entre rocha dura e camada de cobertura. Usar diretamente o martelo de fundo em camada de cobertura solta pode causar desmoronamento e enterramento da broca; deve-se escolher revestimento, lama ou outras técnicas de estabilização conforme a formação, primeiro estabelecendo uma boca de poço estável e o trecho superior, para depois entrar na rocha e realizar perfuração pneumática com martelo de fundo. Isso significa que projetos de mineração, além da perfuratriz em si, também precisam considerar condições auxiliares como revestimento.

Restrição comum aos três tipos de demanda: força de elevação e gestão de ferramentas de perfuração

Independentemente do tipo de projeto, à medida que o furo se aprofunda, o peso próprio das hastes e o atrito da parede do furo aumentam. A força de elevação de 15 T do WR260 pode ser usada para manobras normais de descida e subida de hastes, manuseio de hastes, recuperação de martelo de fundo e parte das operações de revestimento; a força de elevação do guincho auxiliar é de 1,5 T, podendo ser usada para transportar martelo de fundo, hastes, ferramentas de revestimento e parte dos equipamentos auxiliares no local.

Há um princípio claro nos materiais: se a resistência à retirada da broca apresentar anomalia contínua, deve-se primeiro limpar o furo e verificar a parede e as ferramentas, em vez de forçar diretamente com a força máxima de elevação. Isso se aplica aos três tipos de projeto, mas projetos de mineração e formações rochosas intemperizadas são mais propensos a esse tipo de anomalia.

Em termos de potência, o WR260 usa motor diesel de 76 kW, e os materiais também oferecem opção de motor elétrico. Para plantas industriais, minas ou projetos de construção fixa com fornecimento estável de energia, o motor elétrico pode reduzir o abastecimento de diesel e problemas de emissões; a potência final do motor elétrico, tensão e modo de controle devem ser baseados na configuração formal. Este item tem maior valor de referência para projetos de uso de água em minas com local fixo, enquanto projetos de abastecimento rural e irrigação geralmente exigem que o equipamento se desloque por conta própria, e a lógica de escolha da solução de potência é diferente.

Principais parâmetros técnicos

Sobre o último item: nos materiais originais há um parâmetro de 2,73 m indicado como “largura de carregamento / Width of loading”. Esse nome não é consistente com a largura externa total de 1750 mm; neste artigo, ele é mantido na tabela como “largura indicada nos materiais”, sem interpretação adicional como largura real de transporte, e deve ser confirmado com materiais técnicos de produção formais.

Itens que precisam de confirmação por escrito antes da compra

• Principais tipos de formação e proporção de rocha dura no local do projeto, que determinam a especificação do martelo de fundo e a vazão do compressor de ar.
• Projeto de abastecimento rural: posição do aquífero, vazão esperada, profundidade do poço, diâmetro, tubo filtrante e projeto dos trechos de vedação.
• Projeto de irrigação: número e espaçamento dos pontos de furo, condições de tráfego nas estradas rurais, capacidade de suporte do solo.
• Projeto de mineração: existência de zonas fraturadas, fissuras, cavernas ou formações com vazamento severo de ar, e processos de tratamento correspondentes.
• Potência, tensão e modo de controle da opção de motor elétrico, sujeitos à configuração formal.
• Especificações e escopo de fornecimento de equipamentos auxiliares como compressor de ar, martelo de fundo e hastes.
• Significado real do parâmetro indicado de 2,73 m, a ser confirmado com materiais técnicos de produção formais.

A eficiência de perfuração de referência fornecida nos materiais é de 10–35 m/h, valor que varia significativamente com as condições da rocha. A eficiência real de perfuração, a profundidade e o resultado da conclusão do poço devem ser baseados nas condições do local; este artigo não faz cálculos adicionais sobre isso.
