A expressão "sonda RC de nível 500 m" descreve apenas duas coisas: um método de perfuração caracterizado pelo retorno de amostras pelo tubo interno da haste dupla e um limite aproximado de profundidade de 500 m. Ela não indica como os fragmentos de rocha são processados após retornarem ao colar, nem como as amostras são formadas, registradas ou se podem ser rastreadas por profundidade. Comparar configurações ou orçamentos tratando equipamentos dessa faixa como o mesmo tipo de ferramenta de amostragem geralmente revela diferenças apenas nas etapas posteriores ao colar — quando o equipamento já foi encomendado.

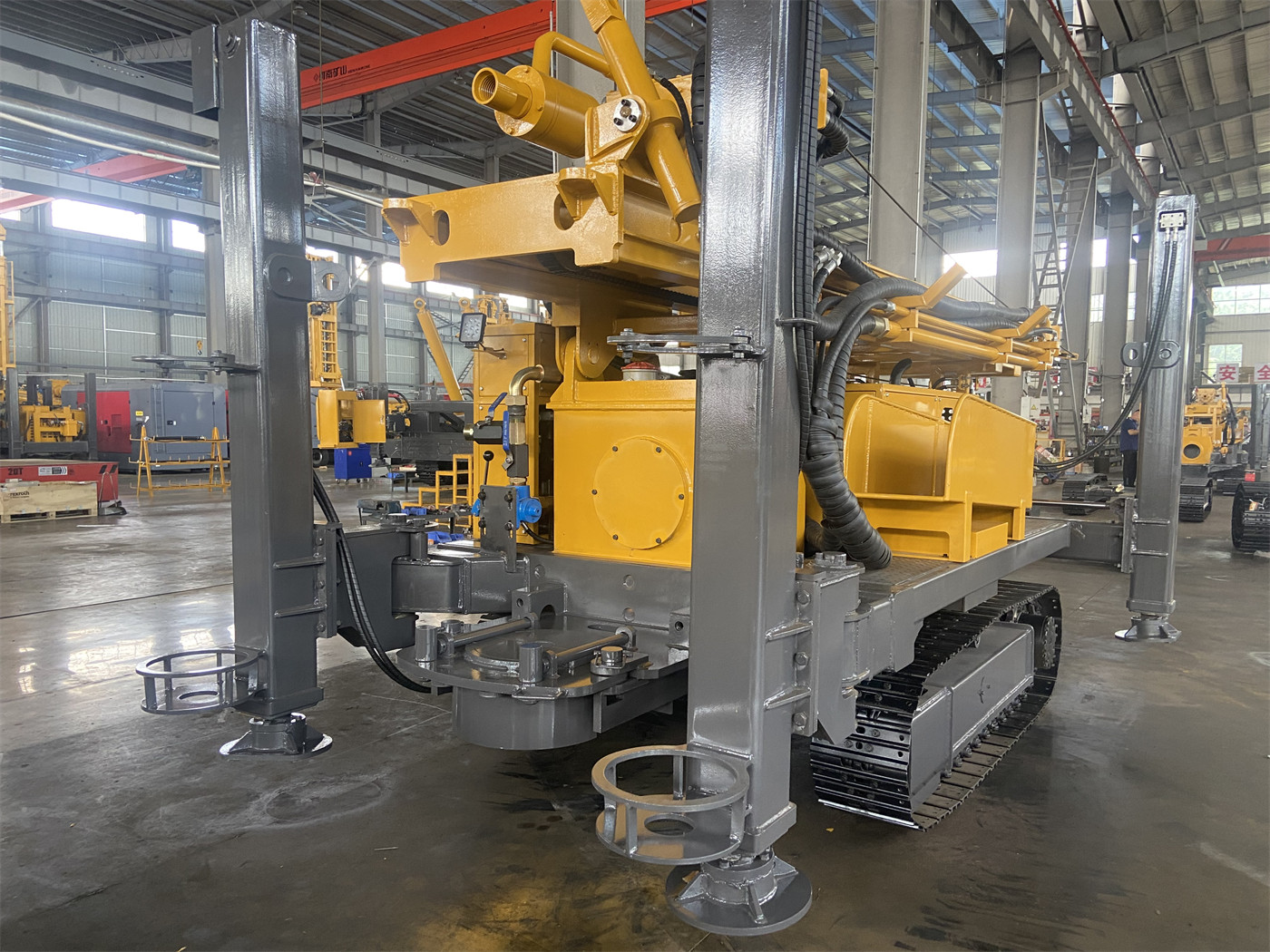

A WR500RC-CS3, presente nos materiais deste site, é um exemplo concreto para referência. Ela tem profundidade máxima nominal de 500 m, diâmetro de perfuração de 105–400 mm, motor Cummins de 132 kW, força de elevação de 25 T, pressão axial de 7 T, torque de rotação de 10000/5000 N·m, velocidade de rotação de 75/150 r/min, pressão de trabalho recomendada de 1,6–6 MPa, consumo de ar recomendado de 16–55 m³/min, suporte a ângulos de trabalho de 45° e 90°, peso total de aproximadamente 12 T, velocidade de deslocamento de cerca de 2,5 km/h e ângulo máximo de subida de referência de 21°. O que está diretamente relacionado à amostragem é o sistema integrado de amostragem ciclônica tripla CS3. A seguir, quatro níveis explicam quais diferenças a frase "também é RC de nível 500 m" oculta.
Desvio 1: Tratar "circulação reversa" como todo o método de amostragem
A circulação reversa descreve o caminho de retorno dos fragmentos. A haste dupla estabelece um canal independente de retorno de amostras, e os fragmentos retornam principalmente pelo interior da haste, não pelo espaço anular externo. Segundo os materiais deste site, isso encurta o caminho de contato entre a amostra e outras formações nas paredes do furo, ajudando a reduzir a probabilidade de mistura de fragmentos de diferentes profundidades.
No entanto, os materiais também indicam que a representatividade final da amostra ainda depende da limpeza do furo, da conexão de hastes, da estabilidade do retorno e da gestão de amostragem no local. Ou seja, a circulação reversa resolve um problema de percurso, mas não substitui a organização da amostragem na etapa do colar. Dois equipamentos de nível 500 m que ambos usam circulação reversa, se tiverem processamento diferente após o colar, produzirão formas de amostra e registros diferentes.
Desvio 2: Considerar que a divisão de amostras após o colar é necessariamente a mesma etapa
No fluxo RC convencional, após os fragmentos retornarem ao colar, a equipe de campo geralmente realiza coleta, divisão e ensacamento em sequência. O sistema CS3 integra separação ciclônica, divisão representativa e coleta de amostras em um único dispositivo: os fragmentos gerados pela perfuração retornam à superfície pelo tubo interno da haste RC dupla e entram diretamente no sistema ciclônico, que separa o fluxo de alta velocidade das partículas sólidas e, por meio de um mecanismo de divisão, forma amostras utilizáveis para registro geológico e análise laboratorial.
Os materiais deste site posicionam esse sistema como capaz de "reduzir operações repetitivas no transporte superficial e na divisão manual de amostras, sendo mais adequado para furos de exploração contínua e tarefas de coleta de amostras em grande volume". Vale notar a direção de aplicação delimitada — fala em reduzir operações repetitivas e atender amostragem contínua, mas não fornece valores de precisão de divisão nem afirma que melhora a representatividade geológica da amostra em si. Precisão de divisão e medidas antipoluição não são cobertas pelos materiais deste site e devem ser verificadas separadamente com o fabricante na compra.
Desvio 3: Comparar apenas profundidade e torque, ignorando os requisitos de gestão de amostras
A capacidade de amostragem deve, em última análise, refletir-se nos dados. Os materiais deste site descrevem de forma bem específica os requisitos de gestão de amostras da WR500RC-CS3: cada saco de amostra pode ser identificado com número do furo, profundidade inicial e final, data e número da amostra; os registros de campo devem corresponder um a um aos sacos de amostra; para amostras de minério enviadas ao laboratório, devem-se ainda definir, conforme os requisitos de controle de qualidade do projeto, amostras duplicadas, brancas e padrão.
Esses requisitos não mudam conforme o equipamento integra ou não o sistema triplo. O sistema pode aumentar a eficiência da divisão, mas a correspondência entre número do furo, profundidade inicial e final e número da amostra ainda depende do sistema de registro em campo. Se o comprador comparar equipamentos apenas por parâmetros como profundidade, torque e pressão de ar, pode tratar a capacidade de gestão de amostras como algo inerente ao equipamento, quando, na prática, ela depende da articulação entre o sistema de amostragem em campo e o fluxo do equipamento.
Desvio 4: Ignorar que o estado de retorno das amostras precisa de monitoramento contínuo
A prática de campo indicada nos materiais deste site é: a equipe geológica deve observar continuamente o volume de retorno, o tamanho das partículas, a cor, a umidade e sinais de contaminação cruzada; ao conectar hastes, limpar o furo ou retomar a perfuração após parada, deve-se tratar as amostras de transição conforme o sistema de amostragem em campo, evitando misturar fragmentos residuais do trecho anterior com a amostra da profundidade seguinte.
Esses requisitos são mais evidentes em zonas de fratura, brechas e formações com fissuras desenvolvidas. Os materiais apontam que blocos desprendidos da parede do furo podem permanecer temporariamente no interior e retornar de forma concentrada, afetando a correspondência entre amostra e profundidade; a resposta é controlar a velocidade de avanço e manter o fornecimento de ar estável, além de reforçar o registro de campo em trechos anômalos e, se necessário, anotar separadamente a qualidade da amostra. Isso não depende de o equipamento ser "nível 500 m" ou "circulação reversa"; são restrições comuns à operação de amostragem.
Questões a verificar separadamente antes de comprar equipamentos RC de nível 500 m
- Canal de retorno de amostras: se o retorno é pelo tubo interno da haste dupla e em que grau o fabricante explica o controle do risco de mistura.
- Processamento no colar: se os fragmentos são coletados e divididos manualmente ou processados por um fluxo integrado de separação ciclônica, divisão e coleta.
- Registro de amostras: se o fluxo do equipamento facilita amostragem contínua por intervalos fixos de avanço e como os sacos de amostra se correspondem aos registros de campo.
- Ângulo de trabalho e aplicação: os materiais indicam que o modelo suporta ângulos de 45°/90° e pode ser usado em exploração mineral e construção de poços profundos; diferentes aplicações exigem diferentes ferramentas e métodos, com furos de exploração priorizando qualidade de retorno e gestão de divisão, enquanto poços de água priorizam estabilidade da parede, estrutura de conclusão e aquífero.
- Condições de suporte: pressão de trabalho recomendada de 1,6–6 MPa e consumo de ar de 16–55 m³/min; a seleção real deve considerar diâmetro do furo, especificação do martelo RC, altitude e dureza da rocha; os materiais não fornecem modelo específico de compressor nem tabela de correspondência de vazão.
- Itens não cobertos: precisão de divisão do sistema CS3, métodos de verificação da representatividade da amostragem e medidas de gestão antipoluição não têm valores ou procedimentos específicos nos materiais disponíveis neste site; é necessário confirmar por escrito com o fabricante ou com o responsável pelo controle de qualidade do projeto.
Escopo de aplicação e limitações devem ser vistos separadamente
Os materiais deste site mostram que a WR500RC-CS3 pode ser usada em exploração mineral de ouro, cobre e outros, além de construção de poços profundos; a profundidade de 500 m cobre uma faixa vertical considerável. Camadas superiores de solo, argila, areia e cascalho podem não ser adequadas para perfuração pneumática RC direta; os materiais mencionam que o modelo também suporta perfuração rotativa com lama, podendo estabilizar o trecho superior com lama e revestimento antes de alternar para circulação reversa ou DTH ao entrar na rocha. Em projetos de poços de água, pode não ser necessário ativar todo o sistema triplo de amostragem; o método de perfuração e os acessórios devem ser escolhidos conforme o objetivo de conclusão do poço.
Vistos em conjunto, "RC de nível 500 m" é mais uma abreviação na comunicação do projeto do que uma categoria de equipamento comparável horizontalmente. Após confirmar a profundidade de 500 m e o processo de circulação reversa, o comprador ainda precisa verificar o processamento no colar, os requisitos de registro de amostras, a pressão de ar e o consumo de ar compatíveis, além dos detalhes de divisão e antipoluição não cobertos pelos materiais. A implementação desses itens costuma afetar mais a utilidade dos dados de exploração do que o próprio número da profundidade.
