Comparar o “sistema de amostragem ciclone três em um” com a “amostragem RC convencional” facilmente se transforma em uma classificação de configuração de equipamentos. A abordagem mais prática é observar o que acontece após os fragmentos de rocha retornarem do fundo do furo à superfície: no fluxo RC convencional, após os fragmentos chegarem à boca do furo, normalmente é necessário que a equipe no local realize, em sequência, a coleta, o quarteamento e o ensacamento; o sistema três em um integra a separação por ciclone, o quarteamento representativo e o ensacamento das amostras em um fluxo contínuo. A descrição do WR600RC-CS3 neste site é “conectar diretamente o retorno dos fragmentos, a separação por ciclone, o quarteamento das amostras e o ensacamento das amostras”, portanto as diferenças concentram-se nas etapas após a boca do furo, e não no método de fragmentação no fundo do furo.
É necessário esclarecer um limite: ambos os fluxos obtêm amostras de fragmentos de rocha dentro do furo, não testemunhos completos. A perfuração RC coleta amostras em intervalos fixos, por exemplo, uma bolsa a cada 1 m ou 2 m, e isso não muda pelo uso ou não do sistema três em um.
Em quais etapas as diferenças se concentram
De acordo com o caminho dos fragmentos de rocha do interior do furo até a bolsa de amostra, os dois fluxos podem ser divididos em seis etapas: retorno da amostra, separação, quarteamento, ensacamento, limpeza e registro. As quatro primeiras são diferenças na forma de articulação do fluxo; as duas últimas são requisitos de gestão que ambos os fluxos devem enfrentar.
Etapa 1: o caminho de retorno da amostra e os requisitos de continuidade são iguais
Independentemente do uso do sistema três em um, furos RC de 600 m exigem que os fragmentos de rocha retornem continuamente à superfície através do tubo interno da haste dupla. O WR600RC-CS3 recomenda pressão de trabalho de 1,6–6 MPa e consumo de ar de 16–75 m³/min; essa pressão de ar não apenas aciona o martelo RC, mas também garante que os fragmentos retornem continuamente ao sistema de ciclone. A documentação também indica que manifestações comuns de vazão de ar insuficiente são redução do retorno da amostra, atraso no retorno e acúmulo de detritos no fundo do furo, portanto a seleção do compressor de ar deve considerar a profundidade do furo, o diâmetro e a altitude. Nesta etapa, não há diferença entre os dois fluxos.
Etapa 2: a forma de organização da separação gás-sólido
Na amostragem RC convencional, após os fragmentos retornarem à boca do furo, é necessária uma etapa de transição de separação ou coleta antes do quarteamento. No sistema três em um, após o retorno dos fragmentos, eles entram diretamente no sistema de ciclone para separação gás-sólido. A diferença é que esta etapa é integrada a uma tubulação contínua, reduzindo o número de exposições e transferências dos fragmentos na superfície. A documentação afirma “reduzir a transferência manual de amostras e o transporte secundário”, o que é uma diferença na organização do fluxo, não uma promessa adicional de representatividade da amostra.
Etapa 3: a articulação da etapa de quarteamento
O sistema três em um posiciona o quarteamento representativo e a separação por ciclone no mesmo fluxo contínuo. No fluxo convencional, o quarteamento geralmente segue a coleta e é uma operação organizada separadamente. A documentação deste site não fornece valores específicos de precisão de quarteamento nem especificações de proporção de quarteamento, portanto a precisão do quarteamento, a proporção de redução e o critério de representatividade ainda devem ser confirmados por escrito com o fabricante, e não podem ser substituídos por dados de outros modelos.
Etapa 4: a continuidade da etapa de ensacamento
A documentação mostra que o sistema três em um conecta diretamente o ensacamento das amostras após o quarteamento, sendo adequado para projetos de exploração mineral com grande volume diário de amostragem. No fluxo convencional, o ensacamento geralmente segue o quarteamento e é realizado separadamente. Para projetos com amostragem contínua em intervalos fixos, quanto mais estreita a articulação entre ensacamento, perfuração e retorno da amostra, menos situações de interrupção do ritmo de amostragem ocorrem; no entanto, a quantidade específica de amostras que pode ser processada por turno depende da organização no local, e a documentação não fornece valores de capacidade de processamento.
Etapa 5: os requisitos de limpeza se aplicam igualmente aos dois fluxos
A documentação indica claramente que, entre diferentes segmentos mineralizados, se os fragmentos residuais não forem limpos em tempo hábil, aumenta o risco de contaminação da amostra. A cada parada de perfuração, troca de furo ou entrada em novo intervalo crítico de amostragem, deve-se verificar se há resíduos internos no ciclone, no quarteador e na mangueira de retorno da amostra. O sistema três em um melhora a eficiência de articulação do fluxo, mas não pode eliminar a etapa de limpeza; o fluxo convencional precisa igualmente executar a limpeza nos recipientes de coleta e quarteamento.
Etapa 6: os requisitos de registro e rastreabilidade da amostra permanecem inalterados
Cada bolsa de amostra deve ser marcada com número do furo, número da amostra, profundidade inicial e final, data e turno, e o registro no local deve ser consistente com a bolsa de amostra; se o projeto executar um sistema de QA/QC, também devem ser configuradas amostras duplicadas, padrões e brancos conforme exigido. Esses requisitos não são reduzidos pela integração do fluxo de amostragem; ao contrário, como o ritmo de operação contínua é mais rápido, a exigência de sincronização dos registros é mais direta.
Comparação das seis etapas
| Etapa | Fluxo de amostragem RC convencional | Sistema de amostragem ciclone três em um |
|---|---|---|
| Retorno da amostra | Fragmentos retornam à boca do furo pelo tubo interno da haste dupla | Também retornam pelo tubo interno e depois entram no sistema de ciclone |
| Separação | Coleta na boca do furo e separação separada | Separação gás-sólido diretamente após o retorno |
| Quarteamento | Organizado separadamente após a coleta | Encadeado com separação por ciclone e ensacamento em fluxo contínuo |
| Ensacamento | Realizado separadamente após o quarteamento | Conectado diretamente após o quarteamento |
| Limpeza | Necessário limpar recipientes de coleta e quarteamento | Necessário limpar ciclone, quarteador e mangueira de retorno da amostra |
| Registro | Marcar por número do furo, profundidade e número | Requisitos iguais; com ritmo mais rápido, depende mais de registros sincronizados |
Quais condições afetam a manifestação prática dessa diferença
O sistema três em um aborda a articulação das etapas de amostragem na superfície; as condições dentro do furo ainda determinam se o retorno da amostra em si é estável. A documentação menciona que zonas de falha e grandes fraturas causam vazamento de ar, e os fragmentos podem ficar retidos no furo e retornar de forma concentrada, piorando a correspondência entre a amostra e a profundidade real. Nesse caso, independentemente do fluxo de amostragem adotado, deve-se reduzir o avanço, manter o furo limpo e fazer registros específicos nos trechos anômalos; se necessário, usar espuma, revestimento ou outros métodos de tratamento de vazamento de ar.

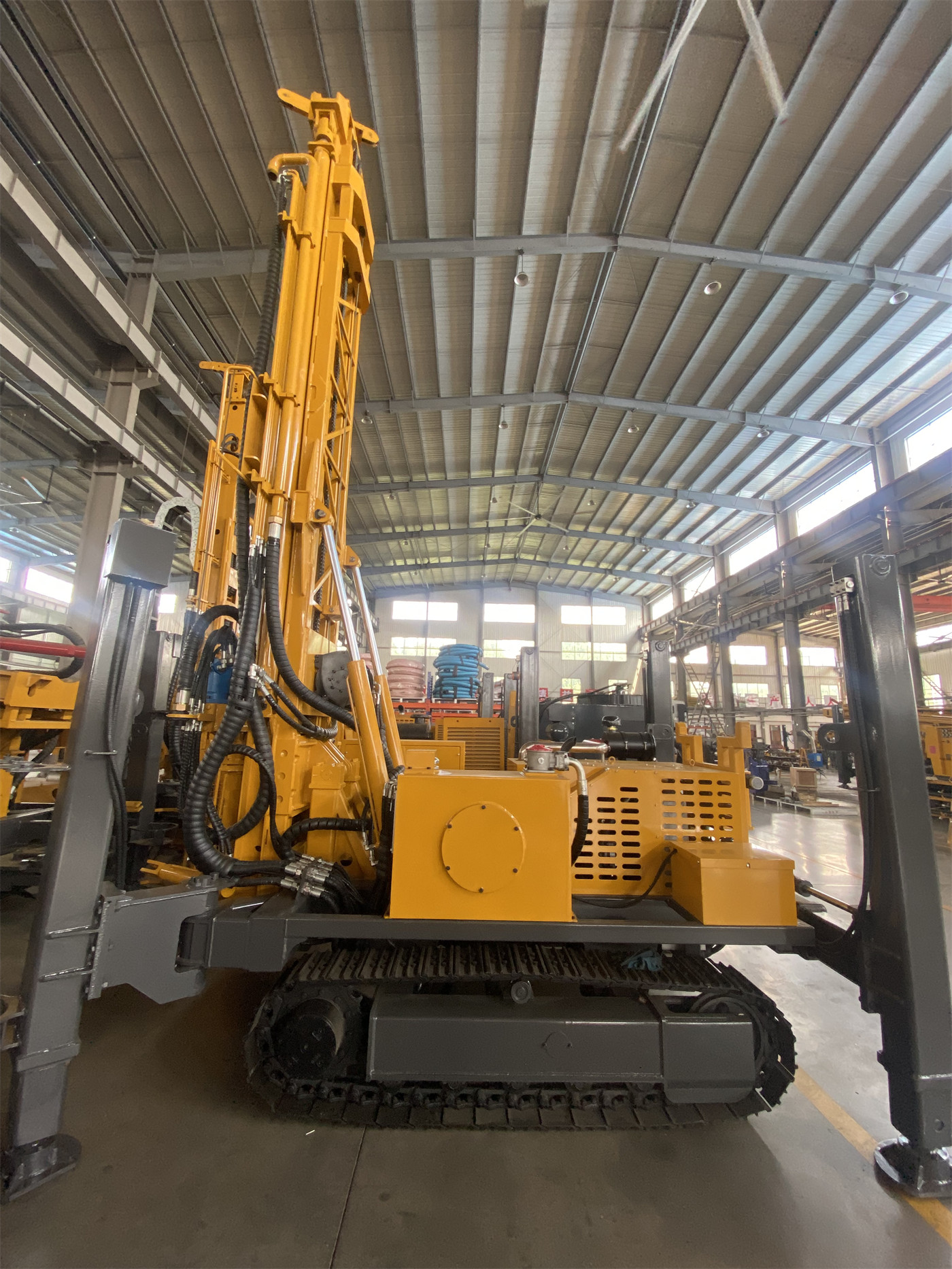

Além disso, o WR600RC-CS3 suporta três métodos: martelo RC, martelo DTH e rotação com lama, com profundidade máxima de perfuração de 600 m e diâmetro de 105–450 mm; a profundidade real varia com o diâmetro, o peso da haste dupla, a capacidade do compressor de ar e as condições geológicas. Uma vez que o diâmetro e a profundidade se aproximem dos valores máximos, o volume de ar necessário para o retorno da amostra e o risco de vazamento no furo aumentam simultaneamente; o sistema três em um pode melhorar o fluxo na superfície, mas não substitui o julgamento sobre o estado de retorno da amostra dentro do furo.
Itens a confirmar separadamente antes da compra
- Precisão de quarteamento, método de redução e base de determinação de representatividade: a documentação deste site não fornece valores específicos, devendo ser confirmados por escrito com o fabricante.
- Lista de pontos de manutenção diária e peças de reposição do sistema três em um: a documentação menciona apenas os requisitos de limpeza do ciclone, do quarteador e da mangueira de retorno da amostra.
- O local também precisa ser equipado com compressor de ar, bolsas de amostra e veículos de transporte; a plataforma de perfuração deve reservar área suficiente para garantir o fluxo desimpedido da tubulação de retorno da amostra e a segurança das passagens de pessoal.
- Se o projeto executar um sistema de QA/QC, os requisitos de configuração de amostras duplicadas, padrões e brancos devem seguir o plano de qualidade do projeto.
Resumindo a diferença entre os dois fluxos em uma frase: como o fundo do furo fragmenta a rocha e como os fragmentos retornam são basicamente iguais; após os fragmentos chegarem à superfície, o sistema três em um transforma separação, quarteamento e ensacamento em ações contínuas, enquanto o fluxo convencional divide essas ações em operações independentes. Essa diferença afeta o ritmo de amostragem no local e a forma de organização da mão de obra, mas não altera o requisito de gestão de que as amostras devem ser marcadas por profundidade e rastreadas segmento por segmento.
