Derivar a configuração do equipamento de perfuração portátil de nível 800 m a partir do objetivo de

Na expressão "perfuratriz portátil de 800 m", o ponto mais propenso a causar incompatibilidade é tratar 800 como um indicador fixo. Nos dados da mesma CR800P, constam simultaneamente profundidade de referência BQ de 920 m, profundidade de referência NQ de 800 m e profundidade de referência HQ de 380 m. Os três números apontam para três especificações de testemunho diferentes, não sendo outras expressões sob o mesmo diâmetro. Portanto, ao deduzir a configuração, o primeiro passo não é escolher o modelo, mas confirmar primeiro qual especificação de testemunho o furo de verificação deve coletar.

1、O objetivo de verificação determina a especificação, e a especificação determina a profundidade utilizável

Os furos de verificação profunda geralmente têm três tipos de objetivos: confirmar a direção de extensão descendente da zona mineralizada, avaliar a variação de espessura do corpo mineral e observar a continuidade da atitude em profundidade. Os três tipos de objetivos têm requisitos diferentes para a especificação do testemunho. O diâmetro BQ é menor, o peso da coluna de perfuração por unidade de avanço e a folga anular são relativamente menores, e o mesmo sistema de elevação e rotação pode suportar uma profundidade de referência maior; o diâmetro HQ é maior, a amostra é mais completa, mas a profundidade de referência é de apenas 380 m. Isso não é uma flutuação da capacidade do equipamento, mas a relação de correspondência entre o diâmetro e a carga da coluna de perfuração.

O posicionamento do CR800P é descrito como voltado para projetos onde anomalias rasas já foram verificadas e é necessário continuar rastreando a extensão profunda. Essa descrição já sugere a lógica de configuração: primeiro ver em qual faixa de especificação o furo de verificação deve se enquadrar e em que posição dessa faixa está a profundidade alvo, depois ver se é necessário reservar margem adotando uma especificação mais conservadora.

2、Três condições associadas facilmente ignoradas na fase de verificação da profundidade do furo

Depois de definida a especificação, a profundidade de perfuração ainda é apenas uma das condições. Na fase de furos de profundidade média, o que realmente determina se é possível operar continuamente geralmente são os três itens a seguir em conjunto.

• Margem de tração: a força de tração do CR800P é de 130 kN e a força de avanço é de 67 kN. Quando a profundidade do furo aumenta, o peso próprio da haste de perfuração e o atrito da parede do furo aumentam simultaneamente; a capacidade de tração não serve apenas para a retirada normal da coluna, mas também afeta o espaço para lidar com a coluna de perfuração em trechos mais profundos. Os dados alertam especialmente que, se ocorrer resistência anormal, deve-se primeiro verificar a parede do furo e o estado de circulação, em vez de continuar forçando a tração.
• Capacidade de cabo do guincho: o guincho de cabo utiliza cabo de aço de 6 mm, com capacidade de 1000 m e velocidade de elevação de 116 m/min. Para testemunhagem com wireline de nível 800 m, o comprimento de cabo armazenado tem certa margem. Os dados exigem inspeção diária da conexão da extremidade do cabo e de danos no cabo de aço antes da construção.
• Condições de circulação: vazão de lama de 100 L/min e pressão de 7 MPa. Quando há fraturas desenvolvidas ou retorno de água instável, esse conjunto de valores fornece condições para manter a circulação, mas os dados também indicam que, na construção real, ainda se deve ajustar de acordo com o diâmetro do furo, a litologia e as situações de perda, não buscando simplesmente alta pressão de bomba.

3、A estrutura modular portátil deve ser verificada por unidade de transporte, não por peso total da máquina

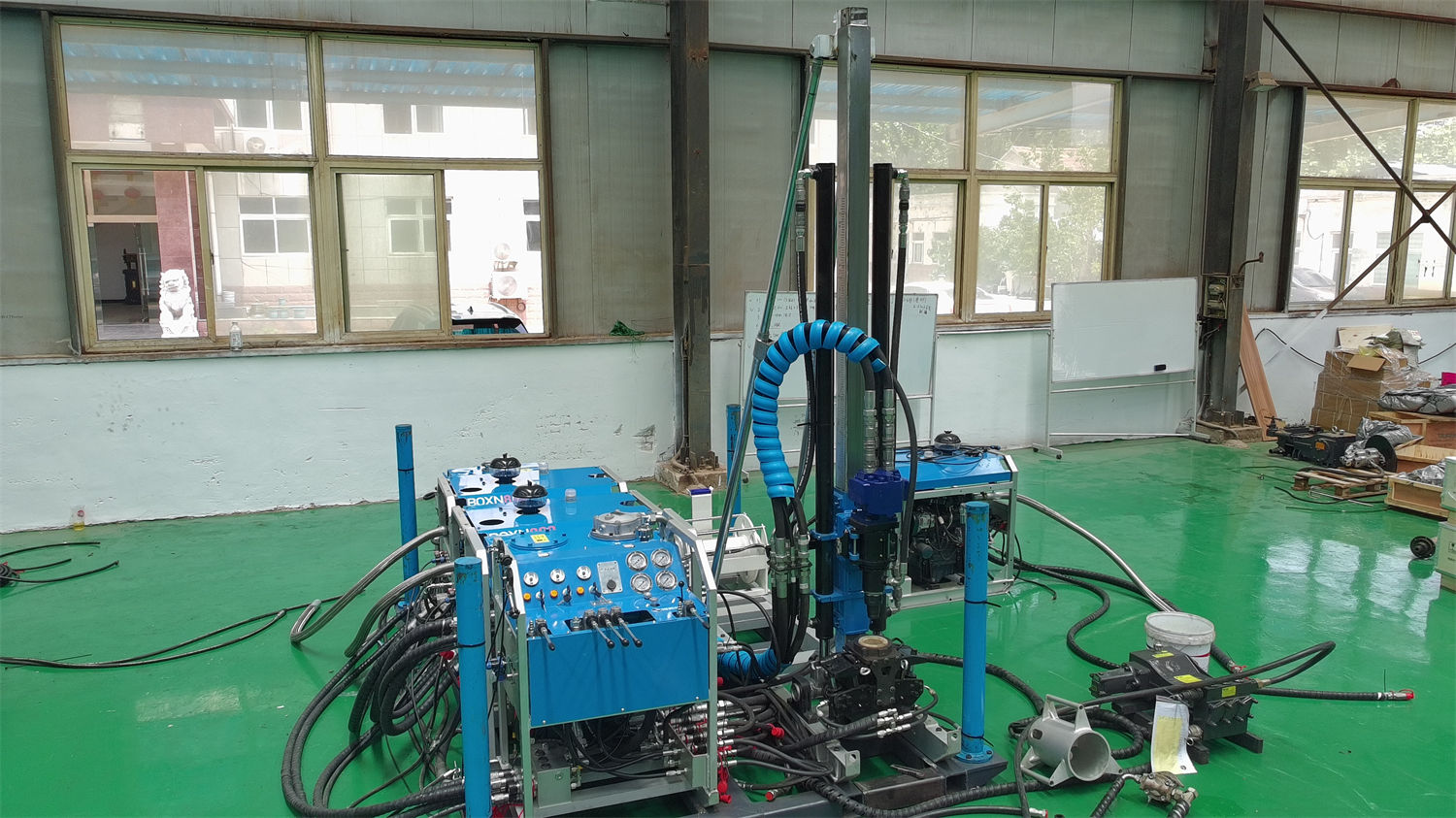

O número de peso total de 1380 kg não permite julgar diretamente se o local é acessível, porque o equipamento modular é transportado desmontado. Os pesos de referência dos módulos fornecidos pelo CR800P são mais práticos: unidade de potência 180–260 kg, unidade de operação 140 kg, unidade de óleo hidráulico (com óleo) 160 kg, unidade de lama 95 kg. Esses são os pontos de partida reais para o planejamento de transporte — largura da rota, raio de curvatura, método de subida, área da plataforma temporária — todos devem ser considerados em torno da unidade mais pesada, e não do peso total da máquina.

É preciso esclarecer que os dados não fornecem valores de acesso ao local, como ângulo de rampa, largura de via de acesso e raio de curva. Portanto, "se essa estrada é transitável" só pode ser verificado trecho por trecho, não sendo possível deduzir diretamente da tabela de parâmetros.

4、Relação entre o ângulo de perfuração e o arranjo dos furos

O CR800P suporta perfuração de 45°–90°, curso de avanço de 1,8 m e comprimento de haste de perfuração aplicável de 1 m ou 1,5 m. Em plataformas limitadas de regiões montanhosas, o significado dessa faixa de ângulo não é apenas "poder perfurar furos inclinados", mas sim poder ajustar o ângulo de penetração sem refazer a plataforma. Quando o veio de ouro é controlado por falhas e zonas de cisalhamento, furos inclinados aumentam a eficácia de atravessar a mineralização; quando veios pegmatíticos apresentam ramificações e afinamentos, a testemunhagem contínua com furos inclinados facilita julgar a largura e a direção em profundidade. A escolha do ângulo deve ser determinada pela atitude do corpo mineral, e não definir primeiro o ângulo e depois buscar justificativas.

5、A forma de acionamento deduz as condições de suprimento, não a potência

O requisito de potência do motor diesel do CR800P é ≥99 kW, e as marcas de motor diesel podem ser Kubota, Cummins, Yunnei, Yuchai; também pode ser adotada a configuração de motor elétrico de 22 kW × 3. Esse conjunto de dados corresponde, na prática, a duas organizações de construção: em regiões montanhosas remotas, é preciso ponderar transporte de combustível, condições de geração de energia e recursos de manutenção; em plataformas fixas de mina, se o fornecimento de energia for estável, pode-se avaliar a solução elétrica para reduzir manutenção do motor e armazenamento e transporte de combustível. Aqui não há uma resposta única de "qual é melhor", apenas se as condições de suprimento a sustentam.

6、Comparação dos principais parâmetros

7、Partes que precisam ser confirmadas com o fabricante ou a parte do projeto

O conteúdo a seguir não está no escopo dos dados existentes deste site e deve ser listado separadamente ao deduzir a configuração: combinação litológica específica e distribuição de zonas de fratura da área mineral alvo, especificação final de testemunho e requisitos de desvio do furo de verificação, condições reais de tráfego de vias de acesso e içamento, distância de suprimento de água para lama, e arranjo do comprimento de manobras em diferentes trechos do furo. A eficiência real de perfuração, a profundidade de perfuração e o efeito de recuperação de testemunho são influenciados por condições geológicas, ferramentas no furo, ângulo de perfuração e modo de operação, e devem prevalecer as condições do local.
