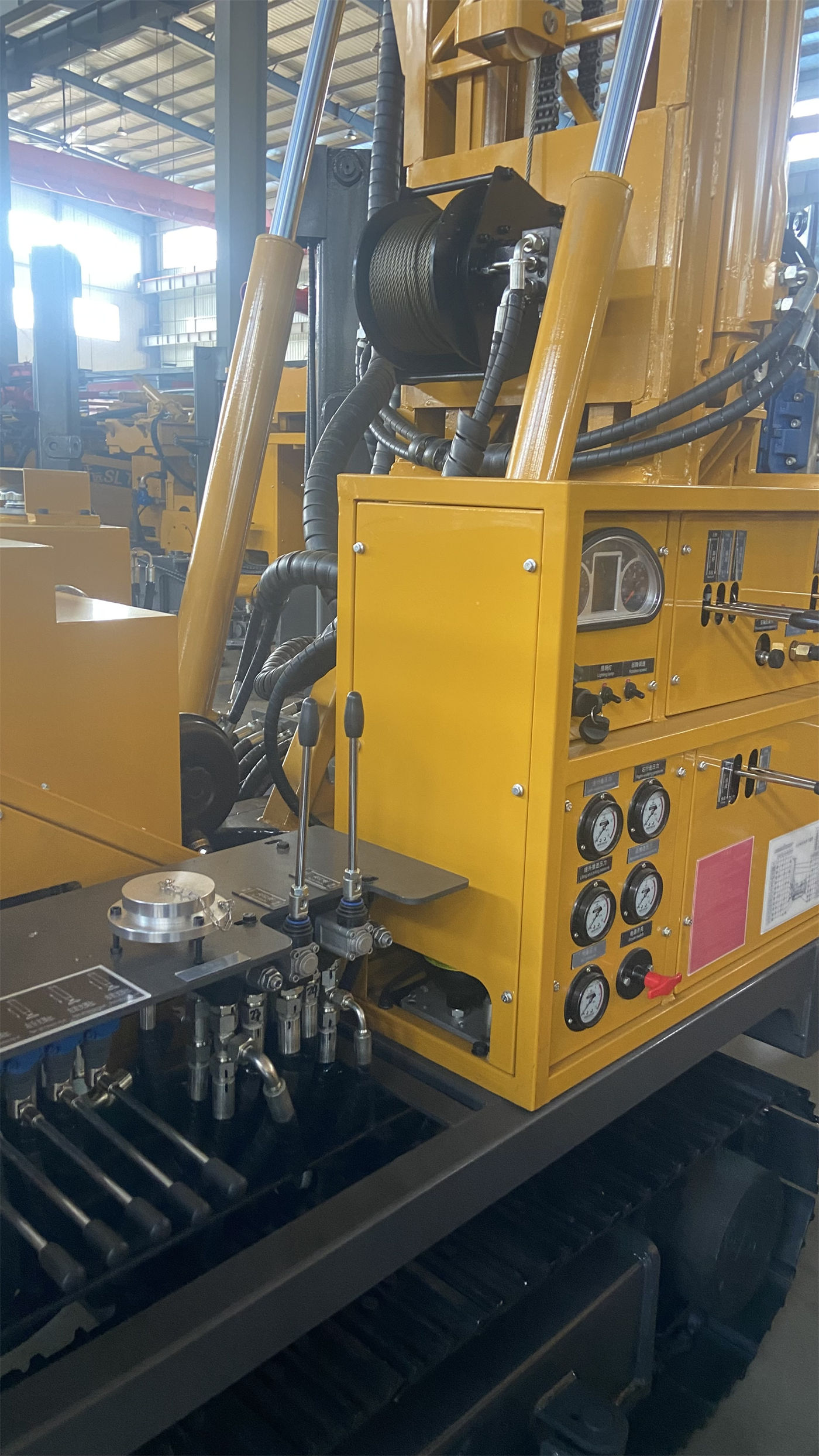

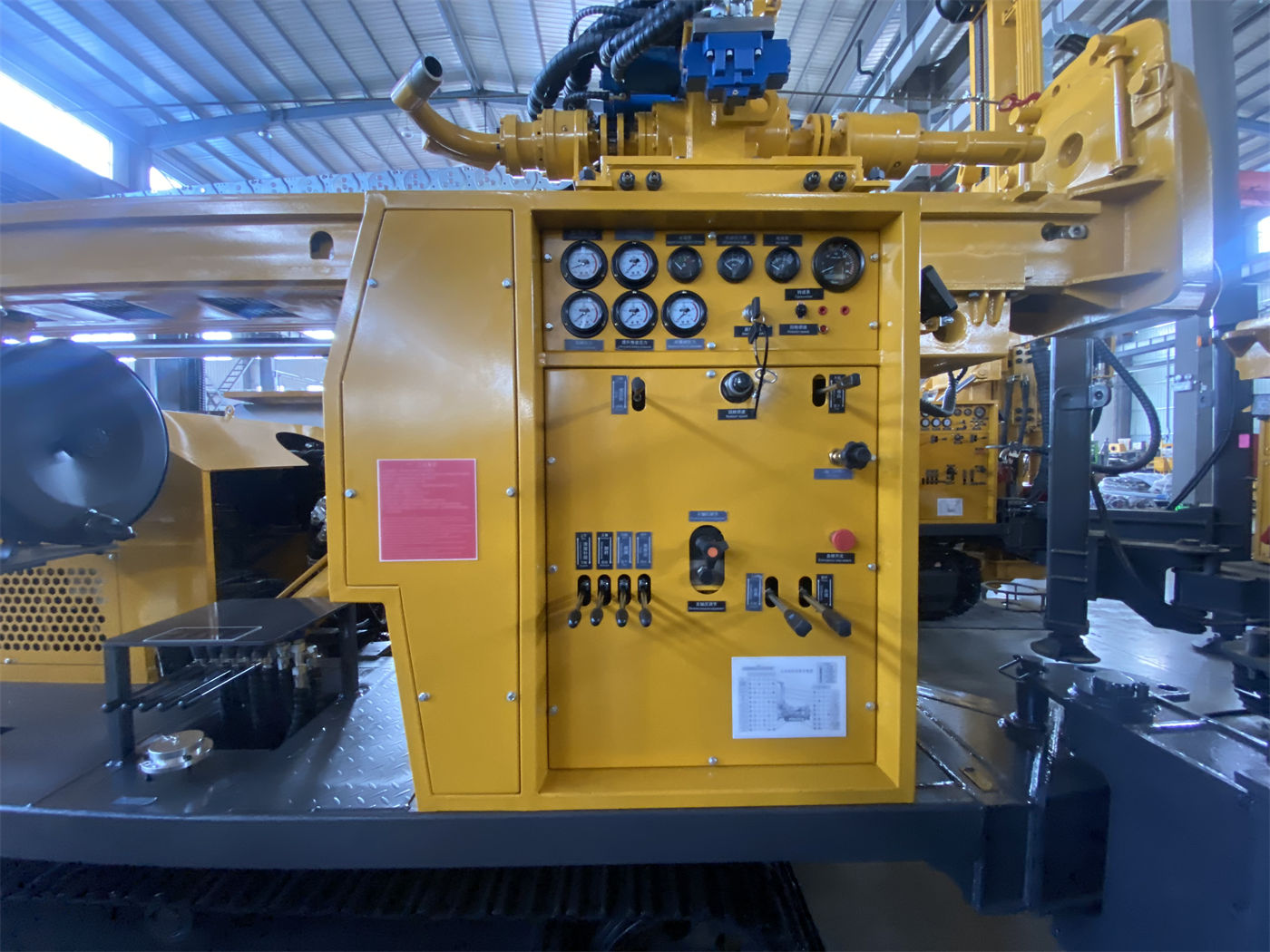

Na tabela de parâmetros do WRTR1000, alguns valores costumam ser analisados separadamente: profundidade máxima de 1000 m, torque máximo da mesa rotativa de 25 kN·m, diâmetro máximo de passagem da mesa rotativa de 660 mm, carga máxima da torre de 60 T e vazão da bomba de lama de 1200 L/min. Somente ao colocá-los em conjunto é possível perceber em que faixa estão os limites de furo que esta perfuratriz de mesa rotativa rebocável pode atender — quais furos ela foi projetada para executar e quais precisam de confirmação adicional.
A seguir, analisamos separadamente por quatro linhas: diâmetro do furo, profundidade, inclinação e estrutura de poço, utilizando apenas os valores presentes nos dados públicos deste site.
A passagem de 660 mm refere-se ao canal da coluna de perfuração, não ao diâmetro do poço concluído
Os dados descrevem o valor de 660 mm como o diâmetro máximo de passagem da mesa rotativa, cuja função é fornecer espaço para operações com hastes quadradas de grande porte, colunas de perfuração e revestimentos. Trata-se de uma dimensão de passagem: a haste quadrada, as juntas da coluna de perfuração e a coluna de revestimento precisam passar por aqui.
Os dados também deixam claro: o diâmetro final do poço concluído deve ser projetado de acordo com o aquífero, tubulação do poço, tipo de bomba e estabilidade da formação, não podendo ser interpretado diretamente como um diâmetro fixo de perfuração com base na dimensão da passagem. Portanto, "poder instalar tubo de 660 mm" e "este poço ter 660 mm de conclusão" são duas coisas diferentes. O primeiro pertence ao espaço operacional fornecido pela estrutura da mesa rotativa; o segundo é uma questão de projeto de conclusão do poço, que ainda depende da especificação da broca, processo de alargamento, estabilidade da formação e estrutura da tubulação do poço.
A ordem mais segura ao avaliar um furo é: primeiro definir a tubulação do poço e o tubo filtrante com base no aquífero e na vazão alvo; depois definir o diâmetro de perfuração e o número de estágios de alargamento; por fim, verificar se essa estrutura pode passar pela abertura de 660 mm para completar a instalação da tubulação. O inverso — usar 660 mm para deduzir o diâmetro do furo — tende a gerar um número que faz sentido na estrutura da mesa rotativa, mas não se sustenta no projeto de conclusão do poço.
1000 m corresponde a um conjunto de condições, não a um diâmetro isolado
A expressão "profundidade máxima de perfuração de 1000 m" nos dados vem acompanhada de várias condições associadas: diâmetro do furo, composição da coluna de perfuração, formação, método de circulação e projeto de conclusão do poço. Ou seja, 1000 m é o nível de profundidade que este equipamento pode cobrir sob condições de projeto; para um furo específico, ainda depende do tamanho do furo, da formação atravessada e do tipo de circulação.
Pode-se perceber essa relação em três direções. Quanto maior o diâmetro do furo, maiores o espaço anular e a resistência à rotação da coluna, e mais rasa será a seção que o mesmo torque pode suportar. Quanto mais dura a formação, maiores as exigências de compressor de ar, martelo de fundo e capacidade de remoção de detritos para perfuração DTH ou com broca de cones; a remoção ineficiente de pó de rocha no fundo do furo limita diretamente o avanço. Quanto mais profundo o furo, maiores a resistência à circulação e a distância de transporte de detritos; a vazão de 1200 L/min da BW1200/7 é justamente a margem para carreamento de detritos em furos profundos, estabilização da parede e controle de pressão no poço.
| Parâmetro fornecido nos dados | Valor | O que restringe na avaliação do furo |
|---|---|---|
| Profundidade máxima de perfuração | 1000 m | Nível de profundidade, requer combinação com diâmetro, coluna e circulação |
| Torque máximo da mesa rotativa | 25 kN·m | Colunas de grande porte, revestimentos e seções de alta resistência |
| Rotação da mesa rotativa | 37 / 52 / 84 / 145 r/min | Escolha entre velocidade e torque em formações moles e duras |
| Abertura da mesa rotativa | 660 mm | Capacidade de passagem de haste quadrada, coluna e revestimento |
| Carga máxima da torre | 60 T | Carga de operação com coluna longa e revestimento |
| Vazão / pressão da bomba de lama | 1200 L/min / 7 MPa | Retorno de lama e carreamento de detritos em furos profundos |
| Haste quadrada / coluna padrão | 108×108×12192 mm / 89×9400 mm | Frequência de conexão e espaço na torre |
As quatro marchas de rotação determinam operação por seções, não um único estado para todo o furo
As quatro marchas de rotação de 37 / 52 / 84 / 145 r/min e o torque máximo de 25 kN·m estão em relação de compromisso: as marchas baixas oferecem alto torque, adequadas para colunas de grande porte, operações com revestimento e formações de alta resistência; as marchas altas são adequadas para rochas moles relativamente estáveis, camadas intemperizadas e parte das formações sedimentares.
Poços de água profundos geralmente não apresentam a mesma formação de cima a baixo. Argila, silte e formações moles são adequados para circulação direta de lama, devendo-se atentar para empastamento da broca e retorno de lama insuficiente; camadas de areia solta e cascalho são propensas a desmoronamento, perda de lama e alargamento, podendo exigir revestimento temporário ou instalação de revestimento por estágios; ao entrar em rocha fortemente intemperizada ou decomposta, pode-se continuar a rotação conforme a resistência no fundo e o retorno de lama, ou usar espuma de ar; rocha dura mais íntegra pode ser perfurada com compressor de ar, martelo de fundo e broca em modo DTH.
Em outras palavras, o limite de furo desta máquina não é "um furo de 0 a 1000 m com os mesmos parâmetros", mas sim que o mesmo furo entra em diferentes faixas de furo nas camadas soltas superiores, nas camadas de areia e cascalho intermediárias e no trecho de rocha de base inferior. As quatro marchas de rotação são justamente para esse tipo de operação por seções.
Inclinação e ângulo: as partes não fornecidas nos dados precisam de confirmação separada
Quanto ao ângulo de trabalho da perfuratriz de mesa rotativa, os dados do WRTR1000 neste site não apresentam faixa de ângulo para perfuração inclinada, método de operação em furo inclinado ou descrição de coluna de perfuração para furos inclinados. Diferentemente de alguns modelos que também indicam ângulos de trabalho de 45°/90°, os dados do WRTR1000 não trazem tais valores de ângulo.
Portanto, se o projeto exigir furos inclinados ou direcionais, não se deve inferir a capacidade de ângulo com base apenas no tipo estrutural "mesa rotativa"; deve-se confirmar separadamente com o fabricante os seguintes itens: se suporta perfuração inclinada, o princípio de implementação do método de início de inclinação, a carga da torre e as forças na mesa rotativa sob o ângulo correspondente, e a organização da circulação e retorno de detritos no trecho inclinado.
Da mesma forma, a eficiência operacional em furos rasos de pequeno diâmetro também não tem dados correspondentes. Trata-se de um equipamento pesado de nível 1000 m, com força de elevação de cabo único do guincho principal de 90 kN, guincho auxiliar de 50 kN, capacidade de cabo de ambos os tambores de 160 m, e carga nominal do gancho móvel e do cabeçote de injeção de 60 T. Esses valores indicam que sua posição é o processamento de colunas de perfuração profundas e pesadas, não a rotação frequente em furos rasos.
A opção de circulação reversa por air lift altera o método de retorno de detritos, mas não muda o posicionamento do furo
O WRTR1000 suporta circulação direta de lama, espuma de ar, martelo DTH e pode opcionalmente usar circulação reversa por air lift. Os dados são claros quanto a isso: trata-se de um método de perfuração opcional, não de uma perfuratriz especializada em sondagem RC; se o projeto tiver exigências claras quanto à representatividade da amostra e qualidade da subamostragem, deve-se também equipar com coluna de parede dupla, sistema de ar comprimido e equipamento de amostragem compatíveis.
O significado desta seção para o limite de furo é: o processo pode ser alternado na mesma máquina, mas "poder alternar processos" não equivale a "poder substituir equipamento especializado de amostragem". Se o objetivo do furo for testemunho contínuo de alta qualidade, deve-se usar uma perfuratriz especializada em testemunhagem; se o objetivo for amostragem de detritos e qualidade de subamostragem, é necessário verificar separadamente as condições de compatibilidade do sistema de amostragem por circulação reversa.
Faixa de furo confirmável pelos dados e limites que precisam de confirmação
Com base nos parâmetros existentes, pode-se resumir o posicionamento de furo do WRTR1000 da seguinte forma: voltado para poços de água profundos de nível 1000 m, geotermia, abastecimento de água em áreas de mineração, hidrogeologia e perfuração de grandes obras; a abertura da mesa rotativa de 660 mm fornece passagem para operações com colunas e revestimentos de grande porte; a carga da torre de 60 T e o guincho principal de 90 kN atendem às cargas de colunas longas e revestimentos em furos profundos; a bomba de lama BW1200/7 atende ao retorno de lama em furos profundos; as quatro marchas de rotação cobrem operações por seções desde camadas soltas até rocha de base.
Ao mesmo tempo, os itens a seguir não são fornecidos nos dados deste site e precisam ser confirmados separadamente com o fabricante ou o projetista:
- Profundidade perfurável correspondente para diferentes diâmetros de furo em diferentes condições de formação; os dados fornecem apenas a ordem de grandeza total de 1000 m.
- Faixa de ângulo para furos inclinados e condições de operação em furos inclinados.
- Relação específica de compatibilidade entre diâmetro de conclusão do poço, estrutura da tubulação e número de estágios de alargamento.
- Especificações específicas de coluna de parede dupla, sistema de ar comprimido e equipamento de amostragem ao optar pela circulação reversa por air lift.
- Combinação específica de método de circulação, sequência de revestimento e processo de limpeza do furo em condições de aquífero forte e alto influxo de água.
Quando esses itens não têm parâmetros correspondentes, o limite de furo fica apenas no nível de "nível de profundidade, dimensão da abertura, nível de carga e método de circulação"; abaixo disso, é necessário verificar item por item conforme o furo específico.
