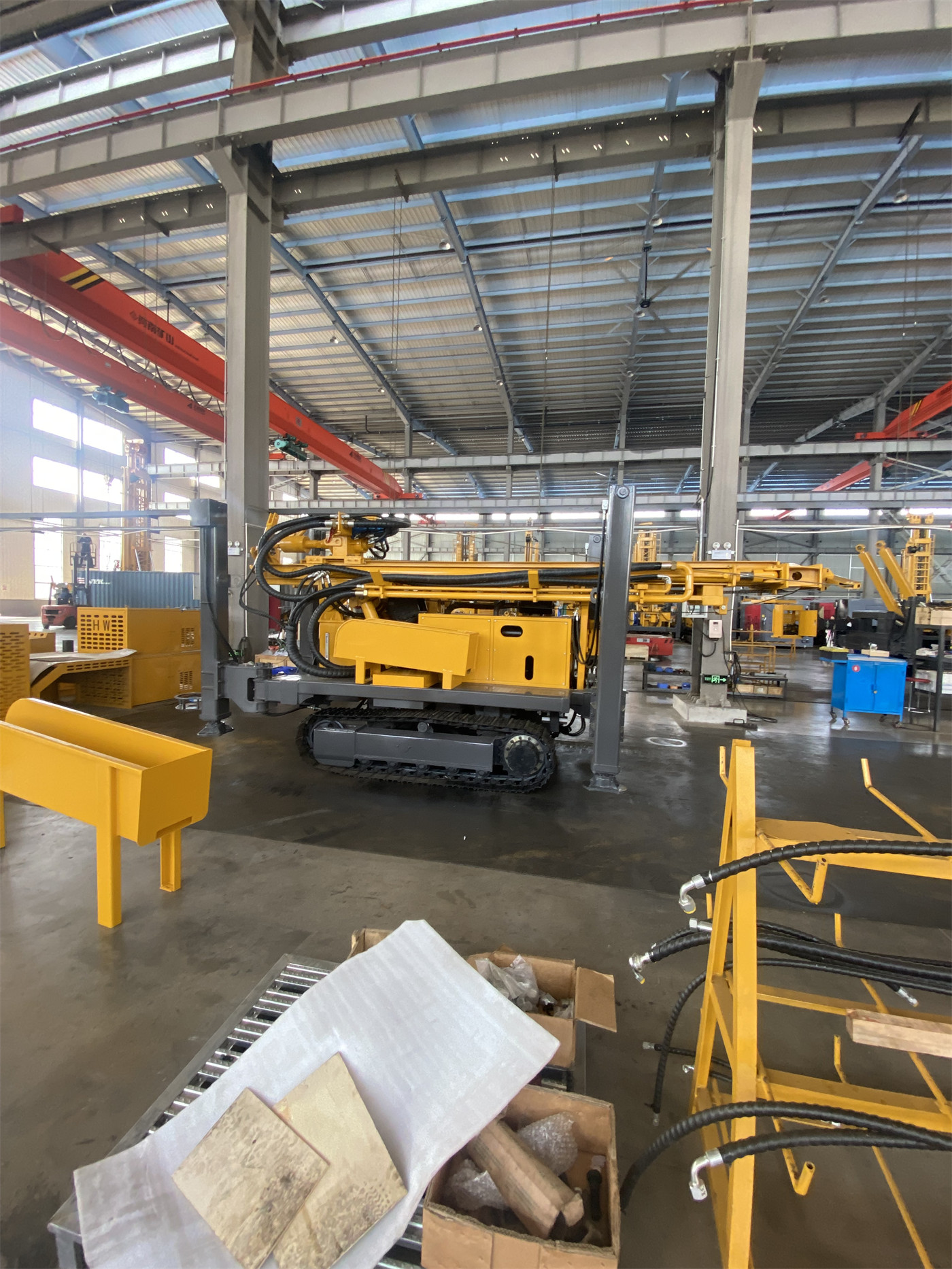

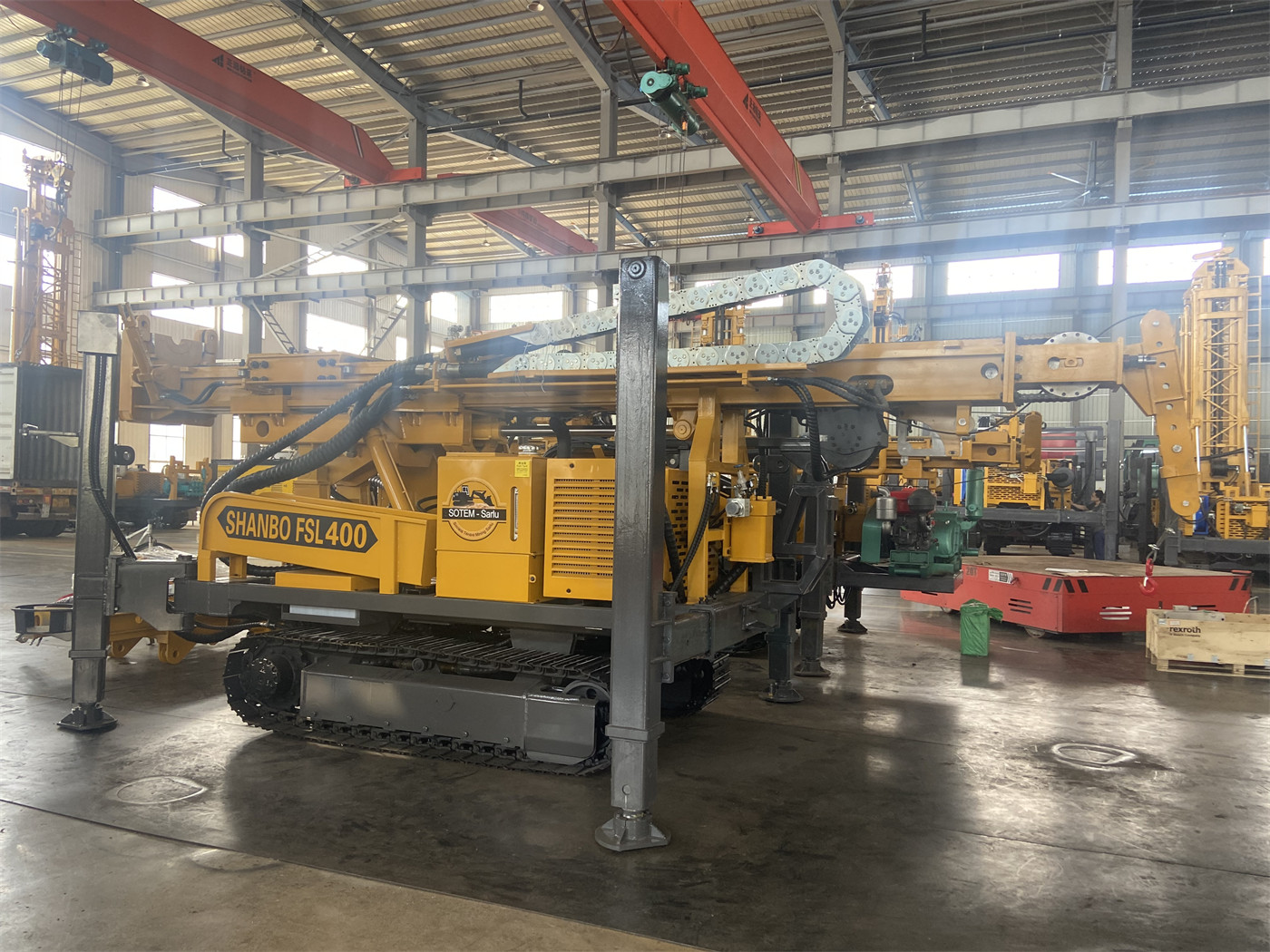

Considerar um perfuratriz de circulação reversa de 600 metros apenas como um nível de capacidade tende a ignorar que ele assume simultaneamente três tarefas distintas: a primeira é perfurar até a ordem de 600 metros, a segunda é executar furos com diâmetros de 105–450 mm e a terceira é trazer os detritos de volta à superfície por profundidade usando o método de circulação reversa com tubo interno. As três tarefas coexistem no mesmo equipamento, mas cada uma tem restrições diferentes por trás, e a relação entre elas não é simplesmente "quanto maior o parâmetro, melhor". A seguir, usando os dados públicos do WR600RC como fio condutor, examinamos essas três tarefas separadamente.
Primeira tarefa: quais conjuntos de valores sustentam a capacidade de furo profundo
A profundidade máxima de perfuração fornecida nos dados do WR600RC é de 600 m. Esse valor é qualificado nos dados como "capacidade de referência em configuração típica", ou seja, não é um valor fixo alcançável com qualquer diâmetro, qualquer combinação de hastes ou qualquer formação. Junto com a profundidade de perfuração, o mesmo documento apresenta outros conjuntos de valores que sustentam a operação em furos profundos: força de elevação de 29 T, torque de rotação de 12000 / 6000 N·m, correspondendo a velocidades máximas de rotação de 75 / 150 r/min, pressão de trabalho de 1,6–6 MPa e consumo de ar de 16–75 m³/min.
A primeira exigência que furos profundos impõem ao equipamento aparece na etapa de manobra da coluna. À medida que a profundidade aumenta, o peso próprio das hastes RC de parede dupla e o atrito com a parede do furo também aumentam; a força de elevação de 29 T, nesse percurso, responde pela capacidade de movimentação da coluna. Os dados também alertam que, se a resistência à retirada da coluna persistir anormalmente, deve-se priorizar a limpeza do furo e a avaliação das condições internas, em vez de forçar a retirada com a força máxima de elevação. Essa frase qualifica a força de elevação como capacidade operacional, não como meio de resolver problemas dentro do furo.
A segunda exigência aparece no caminho de retorno da amostra. A perfuração RC de 600 metros precisa levar os detritos de volta à superfície pelo tubo interno; quanto mais profundo o furo, mais longo esse caminho e, geralmente, maior a demanda por pressão e vazão de ar. Os dados indicam pressão de trabalho de 1,6–6 MPa e consumo de ar de 16–75 m³/min, e deixam claro que, com o aumento da profundidade, do diâmetro, da altitude e da dureza da rocha, a vazão efetiva necessária também tende a aumentar. Esses dois conjuntos de valores são condições associadas diretamente à profundidade de perfuração, não opções que possam ser reduzidas de forma independente.
A tarefa de furo profundo não pode ser avaliada apenas pelo número de profundidade
Isolar os 600 m como base de comparação descarta três premissas: o diâmetro do furo, a especificação das hastes e a capacidade do compressor de ar de manter vazão efetiva suficiente nessa profundidade. Os próprios dados não apresentam a correspondência de "quanta vazão de ar é necessária para 600 m em um diâmetro específico"; essa parte precisa ser verificada separadamente com o fabricante ou o responsável do projeto, conforme a profundidade, o diâmetro e a altitude reais.
Segunda tarefa: em quais condições operacionais se aplica a faixa de diâmetro de 105–450 mm
A faixa de diâmetro de 105–450 mm não é definida nos dados como de uso único. Três tipos de aplicação aparecem junto com essa faixa: furos de exploração mineral, construção de poços profundos e furos de rebaixamento de lençol em algumas áreas de mineração. As três aplicações têm focos diferentes em relação ao diâmetro — a exploração concentra-se no canal de retorno da amostra e na representatividade do material; poços de água concentram-se na estrutura de conclusão e no aquífero; furos de rebaixamento concentram-se na locação, no espaçamento e no projeto hidrogeológico.
No processo RC, existe uma relação direta entre o diâmetro e as condições de retorno da amostra. Quanto maior o diâmetro, maior o volume de detritos a serem removidos por unidade de tempo; quanto mais profundo o furo, mais longo o caminho de retorno. Quando esses dois fatores se somam, a exigência de pressão e vazão de ar aumenta simultaneamente. A faixa de consumo de ar fornecida (16–75 m³/min) cobre um intervalo amplo; em qual ponto ela efetivamente se situa depende da combinação específica de diâmetro, profundidade e condições da rocha, e os dados não apresentam uma tabela de correspondência item a item.
Em condições não-RC, a faixa de 105–450 mm também corresponde a dois métodos: rotação com lama e perfuração convencional com martelo DTH. Os dados indicam que o equipamento suporta esses dois métodos e apresentam dois cenários típicos de uso: em camadas de cobertura solta (solo, areia, cascalho), pode-se primeiro usar rotação com lama para estabilizar e concluir o furo, e depois mudar para RC ou DTH ao entrar em rocha estável; em rochas mais íntegras (granito, calcário, arenito etc.), pode-se decidir entre RC e DTH comum conforme a necessidade de amostras geológicas. Isso mostra que a faixa de diâmetro em si não é condição para a escolha do processo; a escolha depende da formação e da necessidade de amostragem.
O que a tarefa de diâmetro altera
Ao ajustar o diâmetro de 105 mm para 450 mm, o que muda primeiro é o volume total de detritos a serem processados e as condições do canal de retorno da amostra; só depois vem a finalidade do próprio furo. Isso significa que a escolha do diâmetro não pode considerar apenas "se o furo precisa ser desse tamanho", mas também se o compressor de ar, as hastes e o sistema de retorno de amostra conseguem manter retorno estável nesse diâmetro.
Terceira tarefa: o método de amostragem é o objetivo da tarefa, não apenas o nome do processo
"Circulação reversa" nos dados do WR600RC é descrita primeiramente como um caminho de retorno da amostra: usando hastes de parede dupla, o ar comprimido desce pelo canal externo da haste, aciona o martelo RC e a broca no fundo do furo e traz os detritos de volta à superfície pelo canal interno. Comparando esse caminho com a descarga convencional pelo espaço anular externo, os dados apontam que o caminho de retorno pelo tubo interno é mais concentrado, o que ajuda a reduzir o contato da amostra com diferentes trechos do furo e aumenta a operacionalidade da amostragem segmentada por profundidade.
O ponto central dessa tarefa não é a velocidade de perfuração, mas a correspondência entre amostra e profundidade. O método RC obtém amostras de detritos, não testemunhos contínuos e íntegros. Os dados descrevem sua aplicação assim: adequado para estabelecer rapidamente grande quantidade de pontos de controle de furos, com retorno de amostra simultâneo durante a perfuração, facilitando o registro em campo de variações de litologia, alteração e mineralização em intervalos fixos de avanço, e depois enviando amostras representativas ao laboratório para análise. Portanto, a qualidade da amostragem depende de duas condições simultâneas — retorno contínuo da amostra e registro sincronizado da profundidade.
Os itens de observação indicados nos dados para anomalias de retorno incluem: volume de retorno, tamanho das partículas, cor e variação de umidade. Se houver redução súbita da amostra, atraso no retorno ou mistura evidente entre trechos, deve-se verificar a vedação das hastes, o canal de retorno, a saída do compressor e a existência de vazamentos de ar no furo. Essa passagem, na prática, explica que a confiabilidade do método de amostragem por circulação reversa não depende apenas do perfuratriz: a vedação das hastes, a saída do compressor e as condições internas do furo estão na mesma cadeia.
O método de amostragem determina quais itens de apoio devem estar sincronizados
Se o WR600RC for usado para amostragem mineral, então a coleta de amostras em intervalos fixos de avanço, o registro do número do furo e das profundidades inicial e final, e a definição de amostras duplicadas, padrões e brancos conforme o sistema de controle de qualidade do projeto são atividades separadas dos parâmetros do perfuratriz. Os dados afirmam claramente que "o perfuratriz é responsável por obter a amostra, mas a qualidade final dos dados também depende da gestão de amostragem"; essa é a delimitação da tarefa de método de amostragem.
Relações de interdependência entre as três tarefas
Colocando as três tarefas lado a lado, percebe-se que elas não são independentes entre si.
| Tarefa | Valores relevantes nos dados | Parte que não pode ser inferida isoladamente |
|---|---|---|
| Furo profundo | Profundidade máxima de 600 m, força de elevação de 29 T | Profundidade real alcançável em diâmetro e formação específicos |
| Diâmetro | 105–450 mm | Demanda de vazão de retorno para cada diâmetro |
| Método de amostragem | Hastes de parede dupla, retorno por tubo interno | Precisão específica de separação e indicadores de controle de contaminação da amostra |
Da tabela pode-se observar: a profundidade de 600 m corresponde ao conjunto de condições formado por força de elevação e pressão/vazão de ar; o diâmetro de 105–450 mm corresponde à combinação de capacidade de retorno e método de processo; o método de amostragem corresponde à estrutura das hastes e à gestão de registros em campo. O ponto de restrição comum às três tarefas é a pressão e a vazão de ar — quando a profundidade aumenta, o diâmetro cresce ou a exigência de continuidade do retorno se eleva, a demanda por esse item também aumenta.
Outras duas condições que atravessam as três tarefas: primeiro, o ângulo de trabalho; o WR600RC suporta dois ângulos, 45° e 90°, correspondendo respectivamente à travessia inclinada de corpos mineralizados, veios e zonas de falha, e à exploração vertical convencional e construção de poços de água; segundo, o peso total de aproximadamente 12,5 T e as dimensões externas de cerca de 7 × 2,1 × 2,9 m, que não se relacionam diretamente com nenhuma das três tarefas, mas afetam o planejamento dimensional da plataforma de perfuração, especialmente quando o projeto RC ainda requer compressor de ar, mangueiras de retorno e dispositivos de amostragem.
Partes não cobertas pelos dados que precisam de confirmação adicional
- Para um diâmetro específico, qual vazão de compressor de ar é necessária para 600 m de profundidade; os dados fornecem apenas a faixa de consumo, sem correspondência por diâmetro.
- Dentro da faixa de 105–450 mm, a eficiência real de avanço de um determinado diâmetro em uma formação específica não é fornecida nos dados.
- No processo de retorno pelo tubo interno, os indicadores de controle de mistura entre diferentes trechos do furo não são apresentados com valores específicos nos dados.
- Os requisitos de controle de desvio para furos inclinados a 45° com 600 m de profundidade não são fornecidos nos dados.
- A velocidade de deslocamento de 3,5 km/h e o ângulo máximo de subida de 21° são valores de referência; a transferência real ainda requer confirmação da capacidade de suporte da via e da estabilidade do terreno.
Uma vez clara a divisão de atribuições entre as três tarefas, a discussão sobre o perfuratriz de circulação reversa de 600 metros pode passar de "até que profundidade ele consegue perfurar" para "até que profundidade ele perfura com qual diâmetro e qual exigência de retorno de amostra". Esta última é a questão que precisa ser colocada no papel antes da seleção do equipamento.
