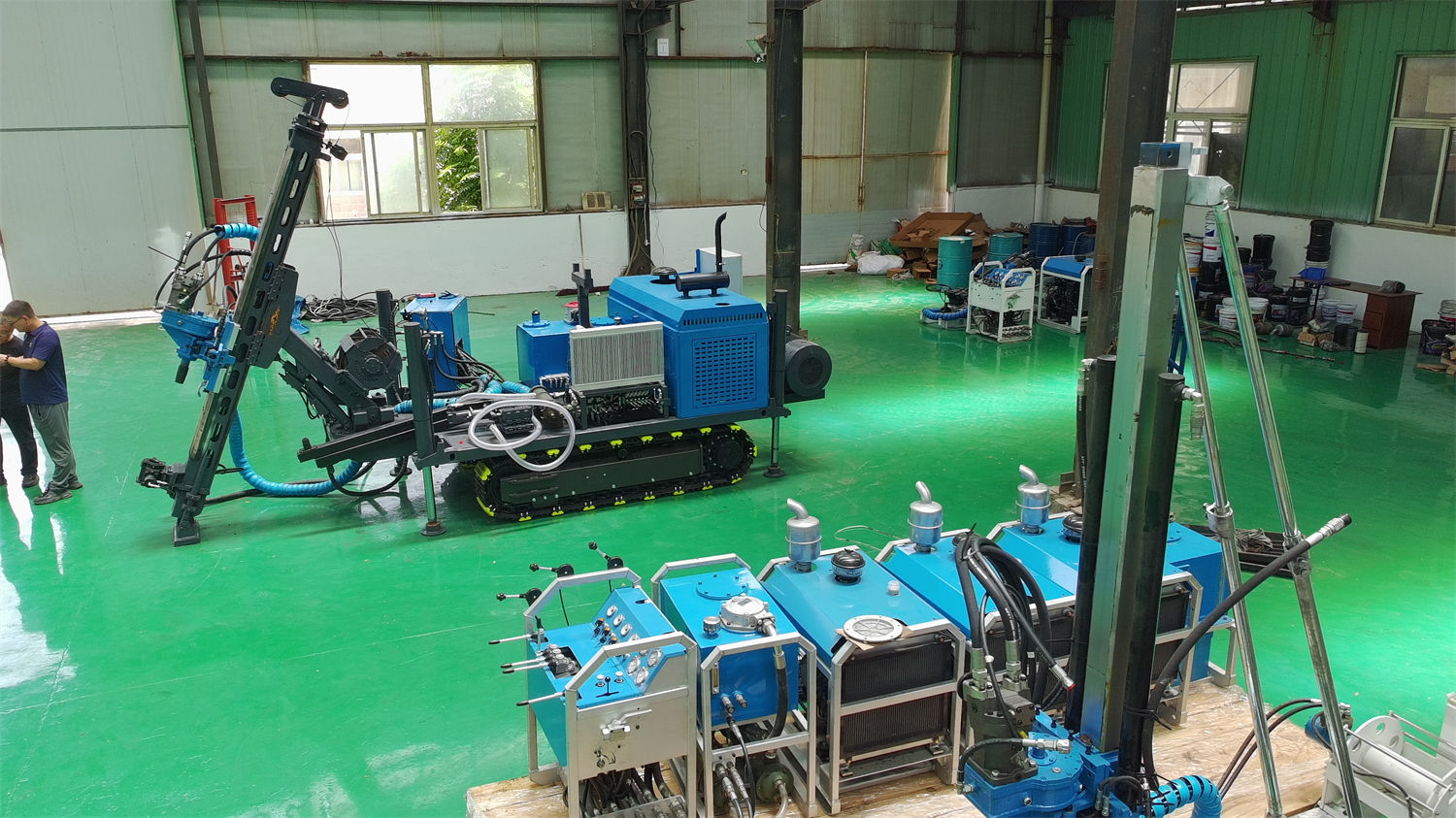

Ao adquirir uma perfuratriz de núcleo para furos profundos de 1200 m como a CR1200I, a compatibilidade das sondas costuma ser mais crítica do que a profundidade de perfuração isoladamente. O diâmetro do furo passante do mandril da CR1200I é de 150 mm, e os sistemas de haste aplicáveis listados pelo fabricante incluem NQ, HQ, PQ, NTW e HTW. Ao verificar a compatibilidade, o foco não é confirmar se "consegue segurar", mas sim julgar se a sequência de diâmetros escolhida, a profundidade de perfuração, o revestimento, o cabo do guincho e as ferramentas de boca de poço formam uma cadeia de configuração completa e executável.
Primeiro, esclareça uma premissa: a qual especificação de sonda corresponde a profundidade de referência
A profundidade de referência publicada para a CR1200I varia conforme a especificação: cerca de 1600 m para a especificação B, cerca de 1200 m para a especificação N e cerca de 700 m para a especificação H. A mesma perfuratriz não atinge a mesma profundidade em diâmetros diferentes; quanto maior o diâmetro, maiores o peso próprio da haste, a exigência de velocidade de retorno anular e a carga de torque, e a profundidade de referência geralmente diminui. Portanto, na compra, não se deve equiparar diretamente "1200 metros" a "todas as especificações de sonda podem perfurar 1200 metros". É necessário primeiro definir qual especificação será usada no trecho principal do projeto e se haverá troca de diâmetro após atravessar a camada de cobertura, para então avaliar a margem do equipamento.
Onde se posicionam PQ e NQ
Pelas profundidades de referência fornecidas pelo fabricante, a especificação N corresponde a cerca de 1200 m e a especificação H a cerca de 700 m. O diâmetro PQ é maior que o HQ, sendo uma bitola maior de sondagem com recuperação de testemunho. Os dados não apresentam separadamente a profundidade de referência para a especificação PQ, portanto não é possível estimar a profundidade específica que o PQ pode atingir na CR1200I com os parâmetros existentes. Isso deve ser definido após solicitar ao fabricante os dados de cálculo de profundidade e carga para a sonda PQ correspondente.
Quais elos da sonda verificar no furo passante de 150 mm do mandril
O diâmetro do furo passante do mandril de 150 mm é uma dimensão de interface quantificável. Na verificação, recomenda-se confirmar item a item os seguintes objetos, em vez de apenas observar se o diâmetro externo da haste é menor que 150 mm:
- Se o diâmetro externo da haste escolhida e o diâmetro externo da junta estão dentro da faixa efetiva de aperto do mandril;
- Se o canal de lançamento e recuperação do conjunto do tubo interno de recuperação de testemunho é desobstruído;
- Se o espaço de passagem do programa de revestimento e do equipamento de boca de poço corresponde ao furo passante;
- Se há descrição clara sobre a faixa de peso da sonda correspondente à estrutura de travamento automático por gravidade com cunha tipo "cavalo de pau";
- Se, ao trocar o diâmetro entre especificações, o mandril requer substituição de mordentes ou peças de ajuste.
O material especifica que o método de aperto é hidráulico com travamento automático por gravidade com cunha tipo "cavalo de pau", mas não fornece a lista de configuração de mordentes para cada especificação. Na compra, deve-se exigir do fabricante instruções de adaptação do mandril de acordo com o conjunto final de sondas.
O sistema de guincho e cabo deve ser verificado junto com o sistema de sondas
Na sondagem profunda com recuperação de testemunho, a frequência de içamento do tubo interno aumenta com a profundidade do furo, e os parâmetros do guincho afetam diretamente o tempo auxiliar. A capacidade de cabo da CR1200I é de 1200 m, a velocidade de içamento é de 116 m/min, a força de içamento é de 13,5 kN e o diâmetro do cabo de aço é de 6 mm. Na verificação, atenção: a capacidade de cabo de 1200 m coincide numericamente com a profundidade de referência de 1200 m da especificação N, mas o cabo ainda passa por polias de topo, camadas de enrolamento no tambor e outros fatores dentro do furo; a profundidade real de descida deve ser confirmada conforme o arranjo do sistema.
A carga do cabo no sistema PQ precisa ser confirmada separadamente
Quanto maior o diâmetro, maior o peso do conjunto do tubo interno e do testemunho. Os dados existentes não fornecem a tabela de carga admissível do cabo de aço de 6 mm para diferentes diâmetros, nem a lista de especificações do coletor e do conjunto do tubo interno. Se o trecho principal do furo for planejado com a especificação PQ, deve-se verificar com o fabricante as condições de compatibilidade e a faixa de segurança do sistema de cabo e coletor, e não se deve assumir diretamente a configuração da especificação N.
Restrições dos parâmetros do cabeçote motriz e de levantamento na escolha das sondas

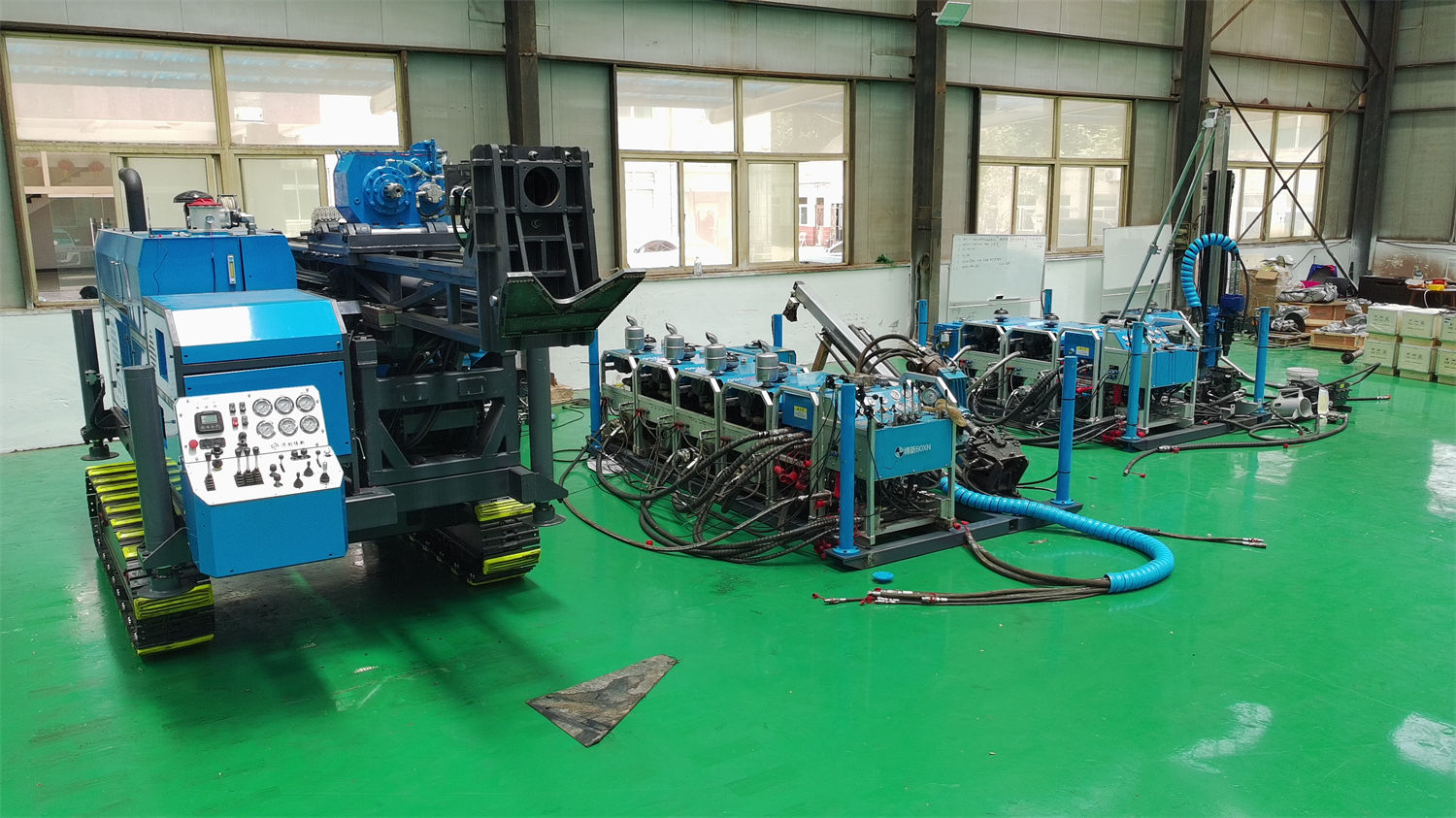

O cabeçote motriz da CR1200I é de transmissão por engrenagens, com torque máximo de 2200 N·m, rotação máxima de 1500 rpm, oferecendo duas relações de engrenagem de 1:2,2 e 1:3,3; força de avanço de 55 kN, força de levantamento de 160 kN e comprimento de haste de 1,5 m. Esses parâmetros determinam as condições operacionais disponíveis para sondas de grande diâmetro em furos profundos: brocas de grande diâmetro exigem maior torque e maior vazão de lavagem, enquanto o içamento da coluna de perfuração é limitado pela força de levantamento.
| Item | Parâmetro |
|---|---|
| Profundidade de referência | Especificação B cerca de 1600 m, especificação N cerca de 1200 m, especificação H cerca de 700 m |
| Ângulo de perfuração | 45°–90° |
| Diâmetro do furo passante do mandril | 150 mm |
| Hastes aplicáveis | NQ, HQ, PQ, NTW, HTW |
| Torque máximo | 2200 N·m |
| Rotação máxima | 1500 rpm |
| Força de avanço / levantamento | 55 kN / 160 kN |
| Capacidade de cabo do guincho / velocidade de içamento | 1200 m / 116 m/min |
| Sistema de lama | 150 L/min, 7 MPa |
Os dados da tabela podem ser usados para comparação preliminar, mas as sondas são itens de desgaste, e o peso real da coluna de perfuração também depende da espessura da parede da haste e do tipo de junta. O material não fornece o peso da coluna por especificação; o comprador deve calcular separadamente com base nos catálogos dos fabricantes de sondas pretendidos.
Os sistemas hidráulico e de lama precisam ser confirmados em conjunto com o processo de lavagem
Este modelo tem vazão da bomba principal de 300 L/min e pressão de 28 MPa, bomba auxiliar de 120 L/min e pressão de 21 MPa, com resfriamento a ar mais água. O sistema de lama tem vazão de 150 L/min e pressão de 7 MPa. Para sondas de maior diâmetro, a velocidade de retorno anular e a capacidade de transporte de detritos dependem da combinação de vazão da bomba e diâmetro; os dados existentes não fornecem valores recomendados de vazão da bomba de lama para diferentes diâmetros. Se atende aos requisitos de lavagem de furos profundos com especificação PQ deve ser confirmado com o fabricante considerando o diâmetro, os diâmetros interno e externo da haste e a velocidade de retorno planejada.
Lista sugerida para confirmar com o fabricante antes da compra
- Especificação do diâmetro principal a ser usado e sua profundidade de referência e peso admissível da coluna;
- Configuração de mordentes e peças de reposição do furo passante de 150 mm para as especificações NQ, HQ e PQ;
- Descrição da carga do cabo de aço de 6 mm em furos profundos e diâmetros maiores;
- Vazão da bomba de lama, recomendações de velocidade de retorno e princípios gerais de vedação e proteção da parede para cada diâmetro;
- Faixa de ajuste do mandril, guincho e ferramentas de boca de poço ao trocar o diâmetro;
- Lista de peças relacionadas à interface das sondas entre os acessórios fornecidos.
As verificações acima não substituem a validação real das condições geológicas do local e das ferramentas dentro do furo. A profundidade final perfurável, a eficiência de perfuração e o efeito de recuperação de testemunho da CR1200I devem ser baseados nas condições geológicas específicas, no conjunto de sondas, no ângulo de perfuração e no modo de operação. Preço, prazo de entrega, certificações e treinamento não abordados no material devem ser confirmados separadamente com o fabricante.
