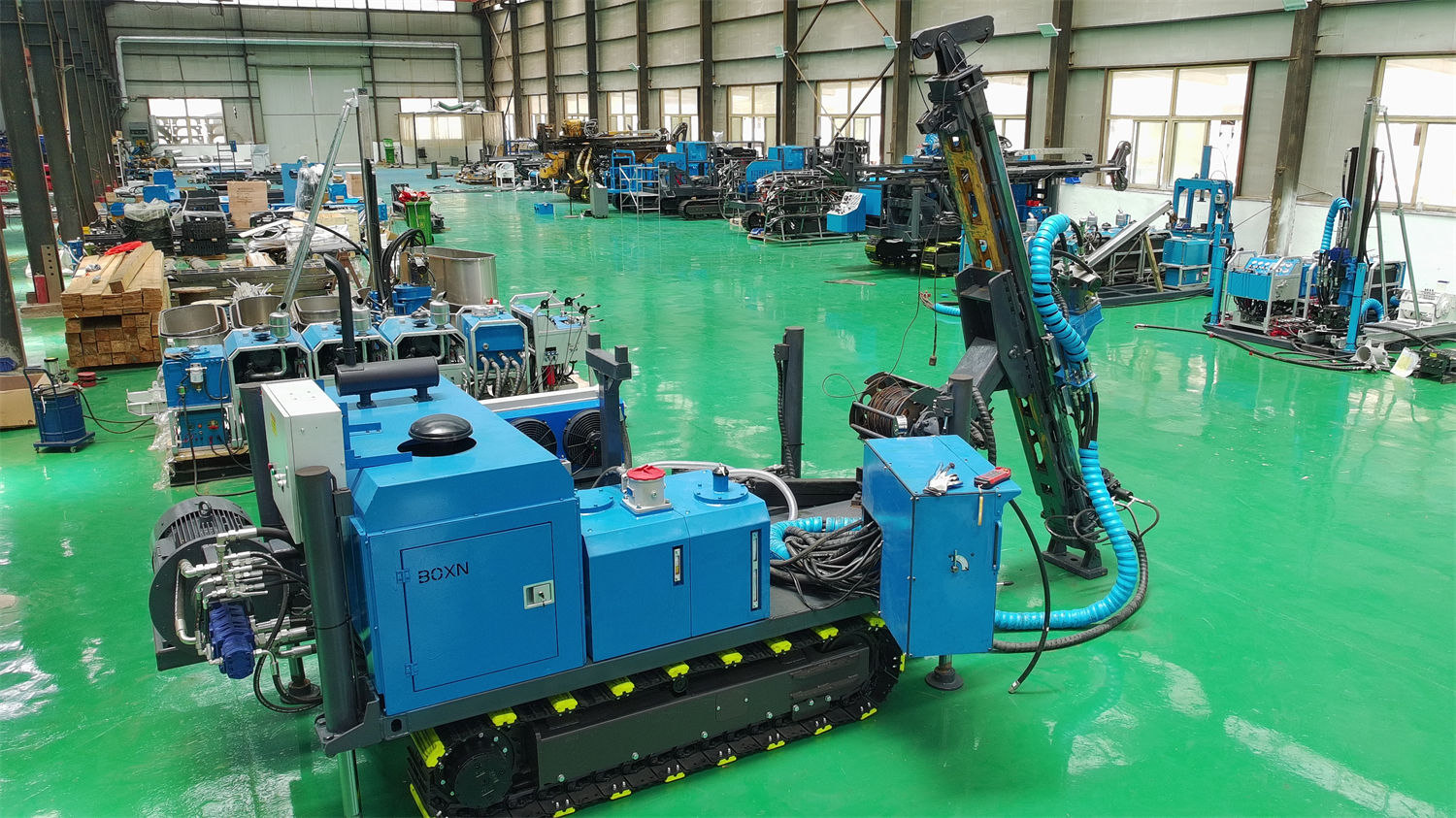

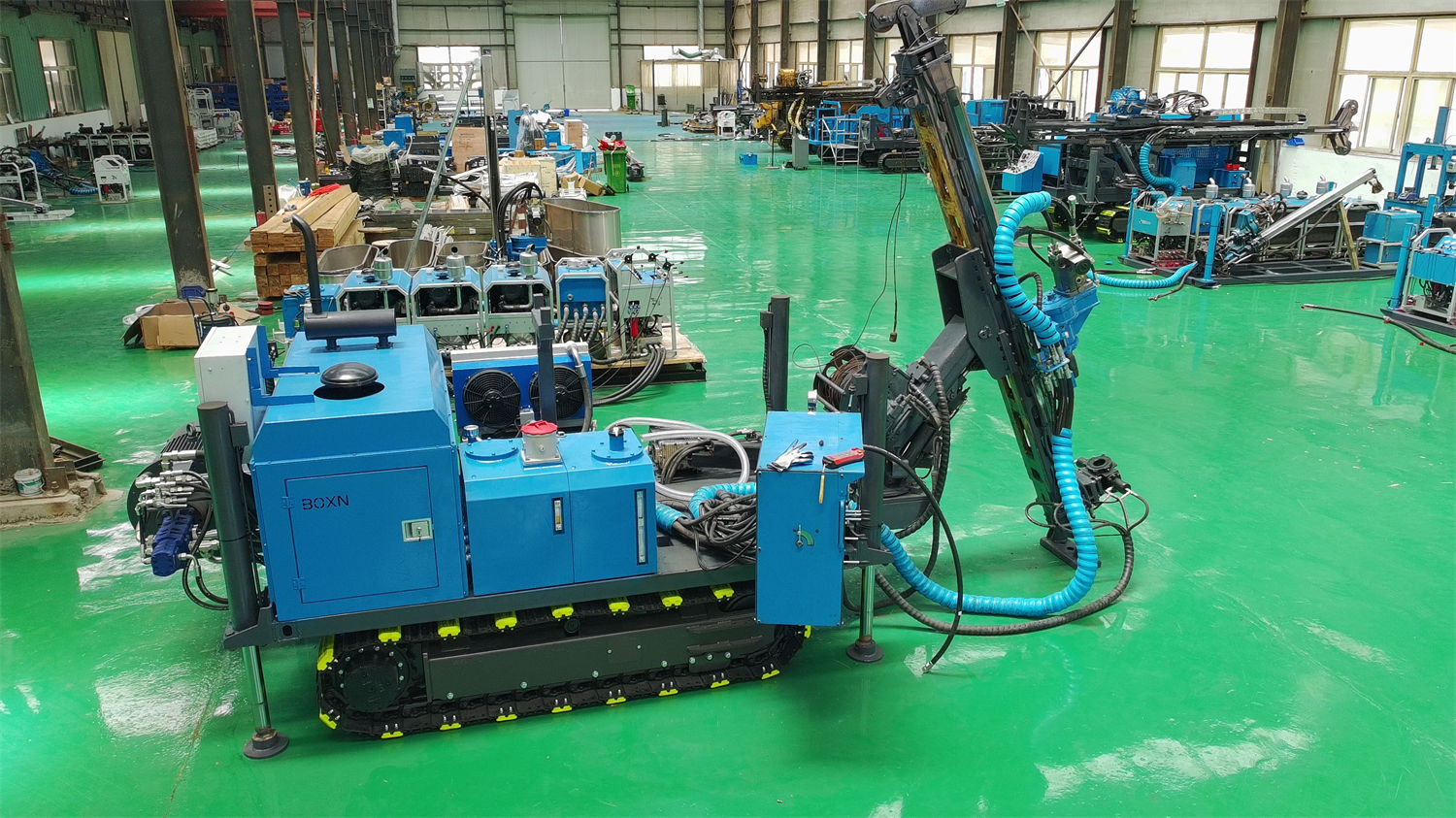

O CR800I é uma sonda de testemunhagem hidráulica integrada sobre esteiras de nível 800 m da HJH, com ângulo de perfuração de 45°–90°, profundidade de referência NTW de 800 m, HTW de 500 m e BTW de 1000 m. Sua capacidade de furos inclinados atende principalmente a dois cenários: corpos mineralizados em veios com mergulho inclinado em minas de ouro, e zonas mineralizadas que exigem testemunhagem contínua em camadas em minas de cobre e polimetálicas. A escolha não depende apenas de "conseguir perfurar inclinado", mas sim de verificar se a atitude do corpo mineralizado, a direção da linha de exploração e a faixa de 45°–90° são compatíveis.
Por que o ângulo do furo inclinado deve ser analisado junto com a atitude do corpo mineralizado
O valor do furo inclinado é permitir que a perfuração atravesse o corpo mineralizado em um ângulo mais próximo do perpendicular. Se o corpo mineralizado tiver mergulho acentuado, furos quase verticais podem seguir a camada mineralizada, distorcendo a representação da espessura e dos limites do corpo. O CR800I oferece ângulos de 45°–90°; antes de solicitar orçamento, o comprador deve preparar dados sobre mergulho, direção de mergulho e azimute da linha de exploração, para então avaliar se a faixa de ângulos do equipamento cobre o ângulo projetado do furo alvo.
É importante notar que 45°–90° é a faixa de capacidade de perfuração do equipamento, e não significa que todos os ângulos atinjam a mesma profundidade e qualidade de testemunho. Furos inclinados e verticais diferem em atrito interno, componentes do peso da coluna e controle de desvio; a profundidade alcançável e a recuperação de testemunho devem ser confirmadas com base nas condições de campo e nos dados técnicos do equipamento.
Ouro: escolha de ângulos na verificação de corpos em veios e zonas estruturais
Corpos mineralizados em veios de quartzo, zonas de cisalhamento e depósitos de alteração estrutural frequentemente apresentam mergulho inclinado e repetições locais com pinçamento. A necessidade típica desses projetos é: usar furos para atravessar o máximo possível da zona mineralizada dentro de um avanço limitado e obter testemunhos que permitam avaliar espessura, direção, mergulho e continuidade em profundidade.
- Quando o mergulho é acentuado, pode-se considerar furos inclinados com ângulo razoável em relação à direção de mergulho, reduzindo a proporção de perfuração paralela à camada.
- Quando há pinçamento e repetição, os ângulos de furos de adensamento e de rastreamento devem ser planejados em conjunto com as seções de exploração existentes, e não decididos furo a furo.
- Após definir o ângulo, devem-se verificar simultaneamente o apoio da torre no solo, o nivelamento da plataforma e a fixação do corpo da máquina; a perfuração inclinada é mais sensível a recalques da plataforma.
Cobre e polimetálicos: requisitos de testemunhagem contínua em camadas quanto a especificações e potência
Na exploração de cobre, chumbo-zinco e polimetálicos, um furo frequentemente atravessa continuamente cobertura, rocha encaixante, zona de alteração, zona fraturada e trecho mineralizado. Esses furos exigem mais atenção à continuidade da testemunhagem em todo o furo e à escolha de especificações.
| Especificação de testemunhagem | Profundidade de referência | Itens a verificar na compra |
|---|---|---|
| HTW | 500 m | Compatibilidade da coluna e vazão de lama com diâmetro maior |
| NTW | 800 m | Especificação usual correspondente ao modelo, compatibilidade de hastes e ferramentas de testemunhagem |
| BTW | 1000 m | Se o tamanho do testemunho em trechos profundos atende aos requisitos de amostragem para ensaio |
A rotação do cabeçote motriz varia de 0–1500 rpm, com duas opções de transmissão: marcha alta e marcha de torque; relação de transmissão 1:2,2 na marcha alta e 1:3 na marcha baixa; faixa de torque de aproximadamente 300–800 N·m na marcha alta e 300–1000 N·m na marcha de torque. Rochas íntegras e duras geralmente exigem mais atenção à rotação estável e à compatibilidade da broca, enquanto trechos fraturados ou com maior resistência requerem redução de rotação e maior proporção de trabalho em torque. A troca de parâmetros entre litologias deve ser planejada por escrito antes do início da perfuração, e não deixada totalmente ao julgamento no local.
Significado prático da força de içamento de 152 kN em furos inclinados profundos
O CR800I oferece força de içamento de 152 kN e força de avanço de 63 kN. Com o aumento da profundidade, o peso da coluna, o atrito com a parede do furo e reduções localizadas de diâmetro se somam gradualmente; em furos inclinados, o contato da coluna com a parede difere do caso vertical. A força de içamento serve tanto para a retirada normal da coluna quanto para deixar margem de capacidade no manuseio da coluna e na recuperação de ferramentas em trechos complexos.
Na operação, não se deve confiar apenas no aumento da força de içamento para forçar a liberação de travamentos, mas sim avaliar em conjunto a resistência no furo, o estado de circulação da lama e as mudanças de formação. A capacidade do equipamento é uma condição limite, não um substituto para o método operacional.
Torre, chassi e deslocamento: condições de campo antes da perfuração inclinada
A máquina utiliza torre integrada de contato com o solo, curso de avanço de 2500 mm, velocidade de deslocamento sobre esteiras de aproximadamente 2,5 km/h, ângulo de subida de referência de 30°, dimensões de transporte de aproximadamente 5000 × 1800 × 2550 mm e peso de aproximadamente 5800 kg. O arranjo integrado concentra potência, hidráulica, torre, cabeçote motriz, guincho e circulação de lama na mesma plataforma, adequado para áreas de mina com pontos de perfuração dispersos e deslocamentos curtos repetidos.
- Antes de iniciar furos inclinados, deve-se concluir o nivelamento do terreno e a fixação da máquina, evitando que recalques da plataforma afetem o controle de desvio.
- Antes da entrada no local, verificar estradas de acesso, dimensões da plataforma, capacidade de suporte do solo e condições de segurança de taludes.
- O chassi sobre esteiras facilita o reposicionamento em estradas de cascalho, plataformas de exploração em montanha e acessos temporários, mas não elimina a necessidade de preparação da plataforma.
Verificação de compatibilidade hidráulica, arrefecimento e testemunhagem por cabo
A bomba principal é do tipo pistão de deslocamento variável da série A11, com pressão máxima de 30 MPa; a bomba auxiliar é do tipo pistão de deslocamento variável da série A10, com pressão máxima de 20 MPa; as válvulas principal, auxiliar e de deslocamento adotam controle por sensibilidade de carga. O guincho usa cabo de aço de 6 mm, capacidade de 1000 m, força de tração de 13 kN e velocidade de elevação de 120 m/min, adequado para operações de testemunhagem por cabo. A bomba de lama hidráulica tem vazão de referência de 100 L/min e pressão de 70 bar.
O sistema de potência vem de fábrica com motor Cummins, podendo também ser equipado com motor nacional conforme a configuração; potência nominal de 132 hp (97 kW), rotação nominal de 2200 rpm, com turbocompressor e intercooler ar-ar. O equipamento adota arrefecimento a ar integrado e trocador de calor a água de alta capacidade. Em estações quentes, minas com baixa ventilação ou operação prolongada sob alta carga, a temperatura do óleo hidráulico, o líquido de arrefecimento do motor e a limpeza do radiador devem ser incluídos na inspeção diária.
Quanto à expressão original "200L" para a bomba principal, não havia unidade de tempo explicitada; neste artigo, foi organizada como 200 L/min conforme a expressão usual de engenharia. A configuração final de produção deve seguir os dados técnicos confirmados do equipamento.
Itens recomendados para confirmar com o fabricante antes da compra
- Para a combinação de diâmetro alvo e especificação de testemunhagem, se há diferença entre a profundidade de referência alcançável em furo inclinado de 45° e em furo vertical, e qual a faixa dessa diferença.
- Lista de compatibilidade de guincho, roscas de haste e ferramentas de elevação correspondentes à força de içamento de 152 kN.
- Dados de cálculo de esforços da torre, requisitos de fixação da plataforma e medidas de controle de desvio para condições de furo inclinado.
- Especificações oficiais sobre limpeza do óleo hidráulico, intervalo de troca de filtros e manutenção do radiador.
- Impacto da opção de motor (Cummins ou nacional) no preço da máquina, prazo de entrega e fornecimento de peças de reposição.
- Recomendações de correção de potência para regiões de alta altitude ou alta temperatura; não se deve avaliar a saída real apenas por condições de planície.
Devido a diferenças nas condições geológicas reais, ferramentas de fundo, ângulos de perfuração e métodos operacionais, a eficiência final de perfuração, profundidade e recuperação de testemunho devem ser baseadas nas condições de campo. Os parâmetros listados neste artigo limitam-se às informações de produto verificadas neste site.
