Aquisição da CR1000P: perfuratriz de núcleo portátil modular de 1000 m — quais condições de estrada,

A CR1000P é posicionada para cenários de exploração profunda que "exigem capacidade de testemunhagem de nível 1000 m, mas onde equipamentos completos de grande porte têm dificuldade de chegar ao local do furo". Ela adota um design modular dividido, no qual os sistemas de potência, hidráulico, lama e operação podem ser transportados separadamente e depois montados no local. Portanto, antes da entrada, o que realmente precisa ser verificado não é "se o equipamento completo consegue subir", mas sim se cada módulo e unidade de transporte pode passar com segurança pelas estradas, se pode ser içado até a posição e se há espaço suficiente no local para montagem e disposição.

A seguir, são descritos os itens a confirmar em quatro etapas: estradas, içamento, canteiro e montagem. Os pesos e parâmetros dos módulos citados no texto são provenientes das informações do produto CR1000P deste site; os dados não fornecidos no material devem ser considerados conforme confirmação final do fabricante ou verificação no local pelo transportador.

Primeiro, decompor as unidades de transporte com base no peso dos módulos

Para avaliar as condições de estrada e içamento, o primeiro passo é dividir o equipamento em unidades de transporte verificáveis, em vez de considerar apenas o peso total de 1640 kg. Os pesos de referência dos módulos fornecidos nas informações deste site são os seguintes:

O material lista apenas o peso de parte dos módulos; os pesos individuais dos demais componentes (como mastro, cabeçote de potência, mordente, guincho, ferramentas de perfuração etc.) não são fornecidos, sendo necessário solicitar ao fabricante a tabela de pesos por peça ou a lista de embarque para verificação item a item. Apenas com o peso total de 1640 kg, não é possível determinar se a peça mais pesada excede a capacidade de suporte de determinado trecho de estrada provisória, de determinado guindaste ou de determinada plataforma de transbordo.

O que verificar nas condições de acesso viário

O design modular da CR1000P permite que ela chegue ao local por rotas mais estreitas, mas "poder passar por rotas mais estreitas" não significa que qualquer estrada provisória em região montanhosa seja transitável. Ao verificar as condições viárias, recomenda-se confirmar trecho a trecho os seguintes pontos:

• Modo de transporte: se cada trecho da rota depende de veículo, teleférico, guincho ou transporte manual, e se é necessário transbordo intermediário.
• Peso e dimensões individuais: avaliar com base na peça mais pesada e de maiores dimensões da lista de embarque, e não pelo peso total.
• Condições da via: capacidade de suporte do leito, inclinação, raio de curvatura, largura da via, limites de peso e altura de pontes e bueiros devem ser verificados no local pelo transportador.
• Influência climática e sazonal: o impacto de chuvas, neve, congelamento e degelo na transitabilidade da estrada provisória deve ser confirmado em conjunto com o cronograma do projeto.
• Último trecho de acesso: quando o veículo não consegue chegar ao local do furo, a distância de transporte do ponto de descarga até a boca do furo, o desnível e o método de transporte.

As informações deste site não fornecem as dimensões externas de transporte de cada componente da CR1000P, nem os limites específicos de largura, inclinação ou capacidade de suporte da via; portanto, esses dados não podem ser estimados apenas pelo peso total e devem ser confirmados com o fabricante e depois verificados com o transportador.

O método de içamento e descarga deve ser definido com antecedência

O transporte modular implica múltiplas operações de içamento e descarga no local. O material menciona que "antes da construção, ainda deve-se organizar o plano de mão de obra, maquinário ou içamento de acordo com o peso dos módulos", mas não especifica o tamanho dos equipamentos de içamento nem a posição dos pontos de ancoragem. Nas etapas de aquisição e preparação da construção, é necessário verificar:

• Se cada módulo e componente principal possui pontos de içamento ou marcações de elevação claramente definidos, e se são necessários dispositivos de içamento especiais.
• A capacidade nominal e o raio de operação dos equipamentos de içamento disponíveis no ponto de descarga e nas proximidades da boca do furo, e se são compatíveis com a peça mais pesada.
• Se a superfície de trabalho do içamento é plana, se há espaço suficiente para as sapatas ou posicionamento, e se é necessário preparo temporário.
• Quem é responsável pelo plano de içamento e como serão organizados os operadores e equipamentos de içamento.

Esses itens envolvem a organização da segurança no local e devem ser providenciados pelo contratante conforme as regulamentações locais e os requisitos técnicos do fabricante; não é aconselhável estimar a capacidade de içamento apenas com base no peso do equipamento.

Que condições de canteiro e sequência são necessárias para a montagem em campo

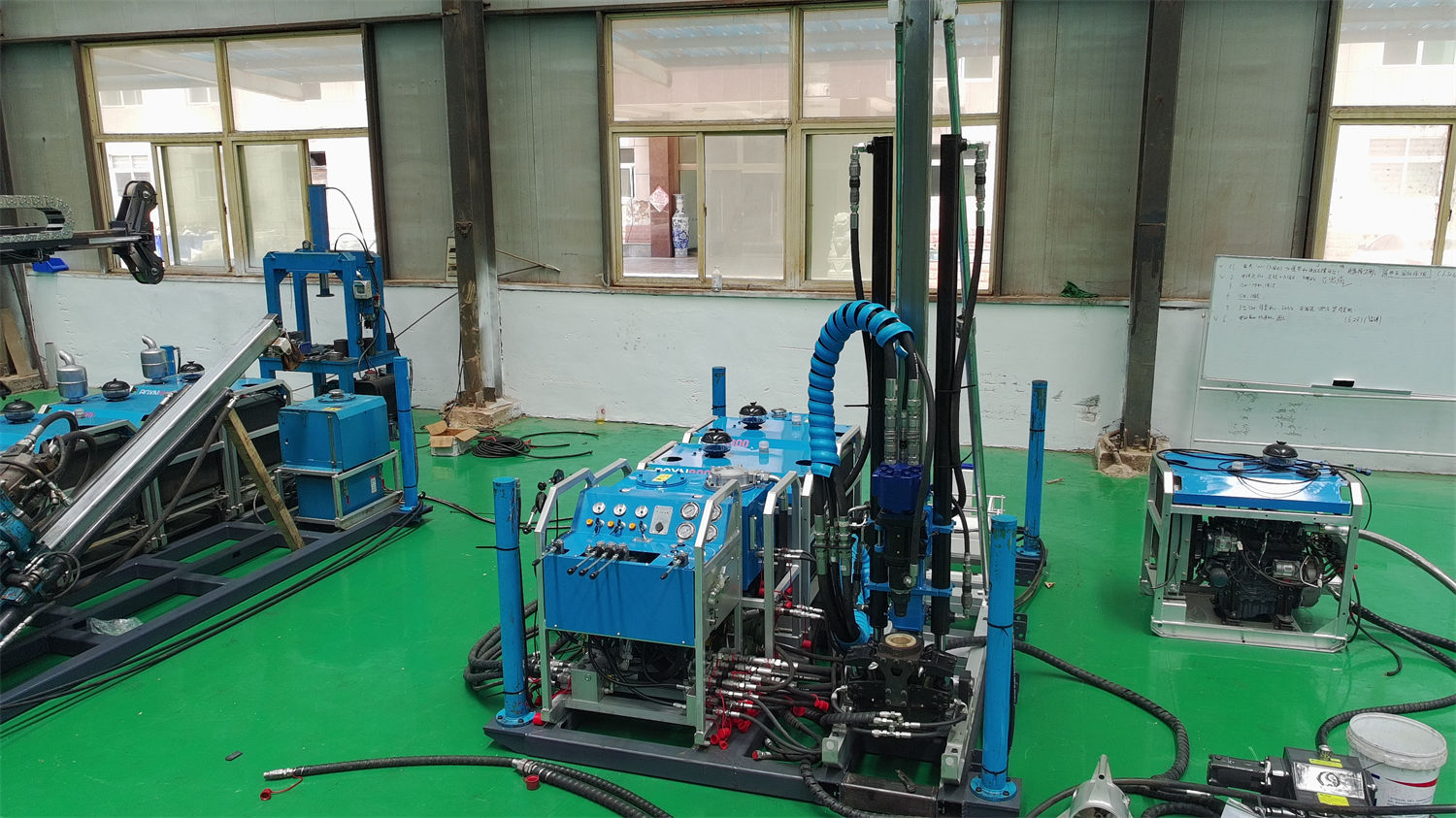

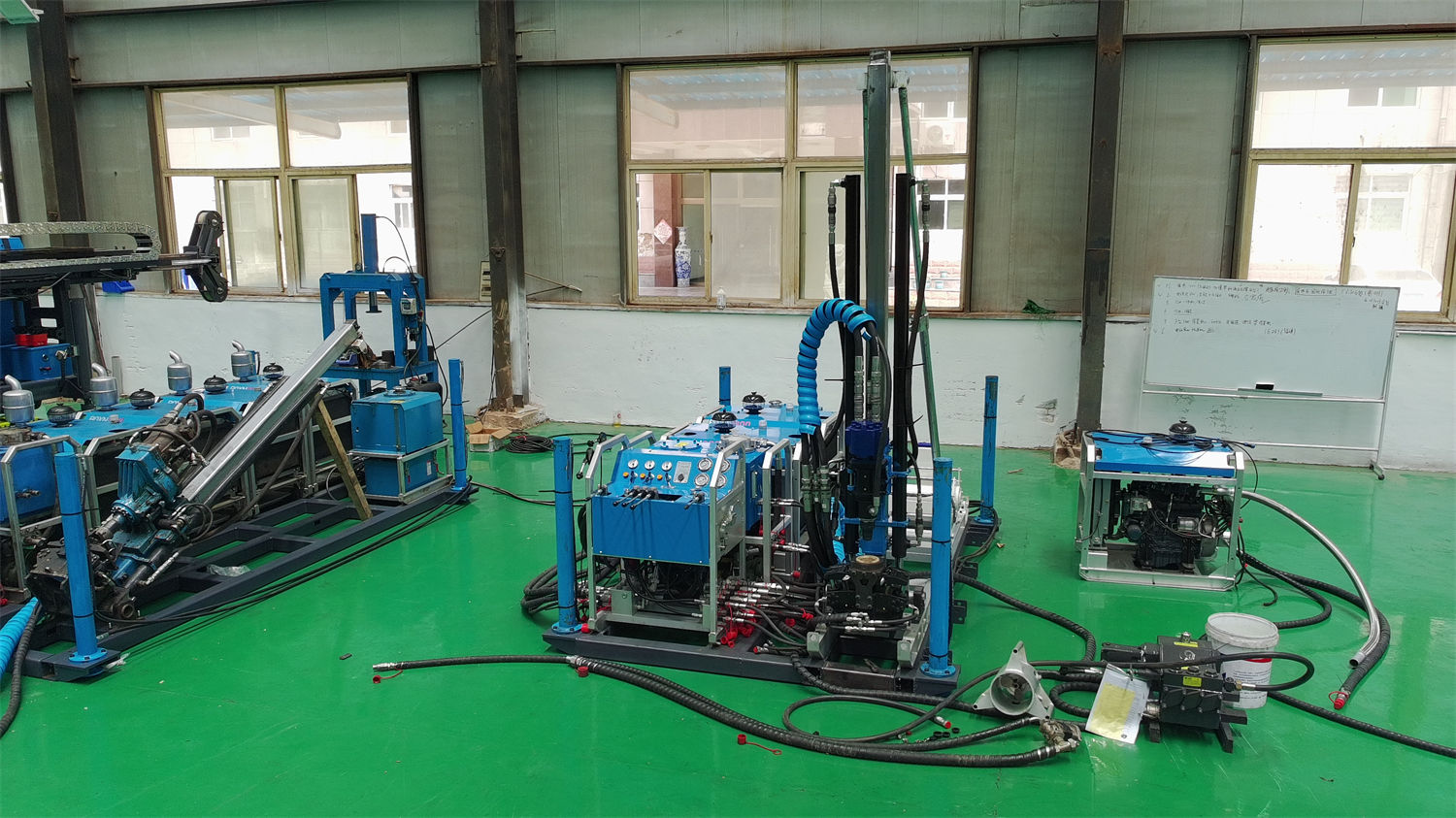

A CR1000P adota estrutura modular, transportando os principais sistemas separadamente e montando-os no local. O material apenas indica que "podem ser transportados separadamente" e "montados no local", sem fornecer a área específica necessária para montagem, o método de preparação do solo ou o tempo de montagem; portanto, os itens a seguir precisam ser confirmados com o fabricante e o contratante antes da entrada:

• Área da plataforma da boca do furo ou do canteiro de montagem, e se é possível dispor simultaneamente a unidade de potência, unidade de operação, unidade de óleo hidráulico, unidade de lama e componentes a montar.
• Método de nivelamento e preparação da capacidade de suporte do solo, e se é necessário endurecimento localizado ou colocação de placas de apoio.
• Sequência de montagem e relações de conexão hidráulica, elétrica e de tubulação de lama entre os módulos, bem como os pontos que precisam ser confirmados item a item após a montagem.
• Itens de inspeção do estado das interfaces hidráulicas, mordentes e cabeçote de potência após a conclusão da montagem; o material já alerta para "confirmar item a item o estado das interfaces hidráulicas, mordentes e cabeçote de potência após a montagem do equipamento".

O tempo de montagem é afetado pelas condições do canteiro, número de trabalhadores e clima; as informações deste site não fornecem um tempo de montagem de referência, e o comprador não deve programar as etapas subsequentes com base em um tempo fixo, devendo reservar margem.

Materiais de apoio e rotas de suprimento também afetam o planejamento de entrada

Além do equipamento principal, projetos de furos profundos exigem tubos de perfuração, tubos de testemunho, brocas, cabos de aço e materiais de lama. O material alerta claramente: em regiões montanhosas, também é necessário planejar o suprimento de combustível, energia elétrica, água e peças de reposição. Portanto, ao verificar as condições viárias, não se deve considerar apenas os módulos do equipamento principal, mas também incluir o volume de transporte dos seguintes materiais:

• Tubos de perfuração: os comprimentos aplicáveis são 1 m / 1,5 m; projetos de furos profundos consomem grande quantidade, sendo necessário definir se o transporte será parcelado ou concentrado.
• Materiais de lama e água: a bomba de lama tem vazão de 100 L/min e pressão de 7 MPa; é preciso verificar se a rota de suprimento de consumíveis para construção prolongada é viável.
• Combustível ou energia elétrica: o motor a diesel requer potência ≥132 kW, ou pode-se adotar a configuração de 30 kW × 3 motores elétricos; projetos distantes da rede elétrica precisam planejar o suprimento de combustível, e plataformas com fornecimento estável de energia precisam confirmar a capacidade e as condições de conexão.
• Peças de reposição e consumíveis: em projetos remotos, a manutenção preventiva é mais importante do que esperar por peças após falhas; é necessário confirmar o estoque de peças e o ciclo de suprimento.

Lista de verificação recomendada antes da aquisição

Com base no exposto, antes da definição do plano de entrada da CR1000P, recomenda-se verificar separadamente com o fabricante, o transportador e o canteiro do projeto os seguintes itens:

• Tabela completa de pesos por peça e dimensões externas de transporte, para verificação de estradas e içamento.
• Posição dos pontos de içamento e requisitos de elevação de cada módulo.
• Área necessária do canteiro para montagem em campo, requisitos de capacidade de suporte e sequência de montagem recomendada.
• Limites de peso e largura de pontes, bueiros e trechos estreitos na rota de transporte, a serem confirmados no local pelo transportador.
• Plano geral de suprimento de tubos de perfuração, materiais de lama, combustível ou energia elétrica.
• Outras condições não abordadas no material, mas essenciais ao projeto, como licenças de operação, comunicação e planos de emergência, que devem ser providenciadas separadamente pelo contratante.

A CR1000P tem profundidade de referência de 1150 m para BQ, 1000 m para NQ e 550 m para HQ, torque máximo do cabeçote de potência de 1100 N·m e força de tração de 130 kN; essas capacidades só podem ser aproveitadas após a entrada segura do equipamento e a montagem confiável. Devido às diferenças nas estradas reais, recursos de içamento e condições do canteiro, o plano final de entrada deve basear-se nas informações técnicas do fabricante e nos resultados de verificação no local; os dados não fornecidos neste artigo devem ser tratados como itens que precisam de confirmação separada.
