Em contratos de compra de perfuratrizes de poço de água, quais itens facilmente esquecidos devem ser

As disputas em contratos de compra de perfuratrizes de poço de água geralmente não surgem do preço ou dos parâmetros da máquina principal, mas sim de três tipos de texto: escopo de entrega, acessórios fornecidos e serviços de treinamento. Uma vez que o modelo da máquina principal esteja claramente especificado, raramente as partes voltam atrás; o que realmente é fácil de esquecer é o que conta como item padrão, o que conta como opcional, o que o comprador deve fornecer por conta própria, e o que exatamente o treinamento abrange, onde será realizado e até que nível. Com base nos dados estruturais das perfuratrizes de poço de água rebocáveis, montadas em caminhão e sobre esteiras deste site, este artigo explica os itens específicos que devem ser esclarecidos nessas três partes.

I. Escopo de entrega: primeiro distinguir máquina completa, acessórios padrão, configurações opcionais e componentes complementares

Se o escopo de entrega no contrato mencionar apenas um modelo, duas divergências podem surgir na execução: o comprador pode pensar que a torre, a potência, a bomba de lama e o guincho estão incluídos, enquanto o vendedor pode considerar que alguns são opcionais. As perfuratrizes de poço de água têm grandes diferenças estruturais, portanto, devem ser listadas item por item de acordo com o modelo.

1. A máquina completa deve especificar a forma estrutural e os principais componentes

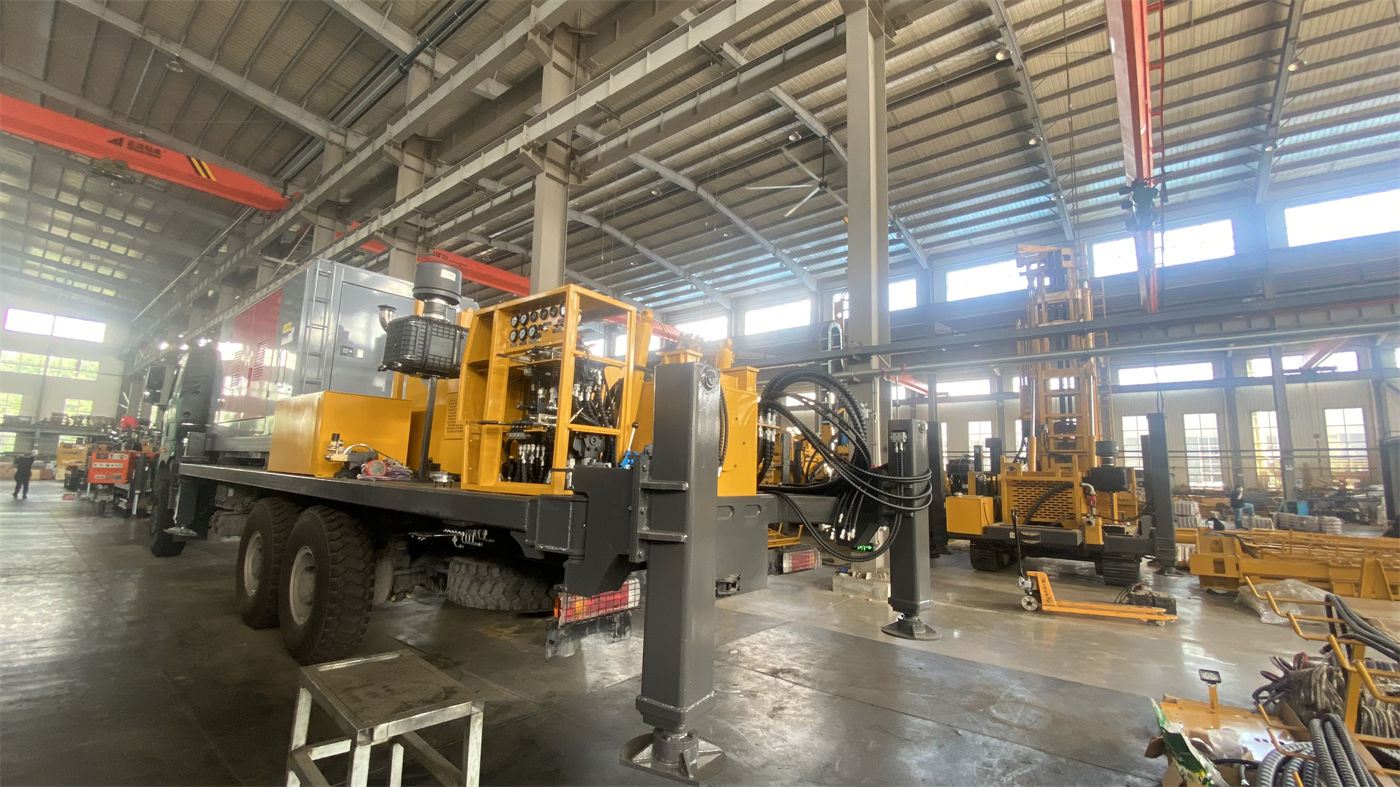

• Forma de instalação: se é rebocável, montada em caminhão ou sobre esteiras. Por exemplo, WRTR1000 e WRTR600 são perfuratrizes de mesa rotativa rebocáveis; WRT1200, WRT1000, WRT600, WRT1000 são de estrutura de torre reta montada em caminhão; WR400RC, WR500RC-CS3, WR500RCE, WR600RC, etc. são sobre esteiras.
• Forma da torre: modelos de mesa rotativa envolvem torre tipo K telescópica hidráulica e torre telescópica, como WRTR1000 com altura total da torre de 19,5 m, altura efetiva de 18,482 m e carga máxima de 60 T; WRTR600 tem duas versões, torre curta e torre longa, com altura efetiva de 12 m e 15 m, respectivamente. Modelos de torre reta como WRT1200, WRT1000, WRT600 enfatizam a estrutura de torre reta. Diferentes formas de torre resultam em diferentes dimensões de transporte e requisitos de espaço livre no local.
• Potência e transmissão: modelo do motor diesel, potência e rotação nominal devem ser incluídos no contrato. Por exemplo, WRTR1000 usa motor diesel Cummins de 269 kW; WRT1200 pode ser equipado com motor diesel de 220 kW ou 264 kW; WR500RC-CS3 e WR600RC-CS3 usam motor Cummins de 132 kW; WR400RC usa motor Yuchai de 92 kW. Modelos com múltiplas opções de potência devem especificar a configuração final.
• Parâmetros de rotação e elevação: torque e rotação da mesa rotativa para modelos de mesa, como WRTR1000 com 25 kN·m, 37/52/84/145 r/min; WRTR600 com 13,8/9,2/6,2 kN·m, 38/57/85 r/min. Modelos com cabeçote de potência como WRT1200 com 24000/12000 N·m em duas condições, 75/150 r/min; WRT1000 com 20000/10000 N·m, 70/140 r/min. Esses parâmetros determinam diretamente se o diâmetro e a profundidade de perfuração esperados podem ser alcançados.
• Bomba de lama ou compressor de ar: WRTR1000 equipado com bomba de lama BW1200/7, pressão máxima de 7 MPa, vazão de 1200 L/min; WRTR600 equipado com bomba de lama 3NB-130, vazão de 8,4–16,6 L/s, pressão de 5–10 MPa. Modelos de perfuração pneumática como WRT1200 recomendam pressão de ar de 1,65–8 MPa, consumo de ar de 16–120 m³/min; WRT1000 com 1,65–8 MPa, 16–96 m³/min; WR600RC com 1,6–6 MPa, 16–75 m³/min. O contrato deve especificar se o compressor de ar está incluído no escopo de entrega.

2. Componentes facilmente omitidos

• Sistema de guincho: modelos com guincho duplo devem especificar a força de tração do guincho principal e auxiliar. WRTR1000 guincho principal 90 kN, auxiliar 50 kN; WRTR600 principal 40 kN, auxiliar 30 kN; WRT600 com guinchos auxiliares duplos de 3 T e 1,5 T; WR500RCE guincho auxiliar de 20 kN; WR600RC guincho de 2,5 T.
• Cabeçote de injeção, gancho móvel e haste quadrada: WRTR1000 com gancho móvel e cabeçote de injeção com carga nominal de 60 T, haste quadrada 108 × 108 × 12192 mm; WRTR600 com cabeçote de injeção de carga máxima 30 T, diâmetro interno 63,5 mm, haste quadrada disponível em 7500 mm e 10500 mm. Se esses itens fazem parte da máquina completa ou são fornecidos separadamente deve ser esclarecido no contrato.
• Gerador e sistema elétrico: WRTR1000 equipado com gerador auxiliar de 50 kW; WRTR600 com grupo gerador diesel integrado de 200 kW, tensão nominal 380 V, corrente nominal 360 A, frequência 50 Hz. A potência do gerador e o sistema de tensão devem ser compatíveis com as condições elétricas do local, o que requer confirmação do comprador.

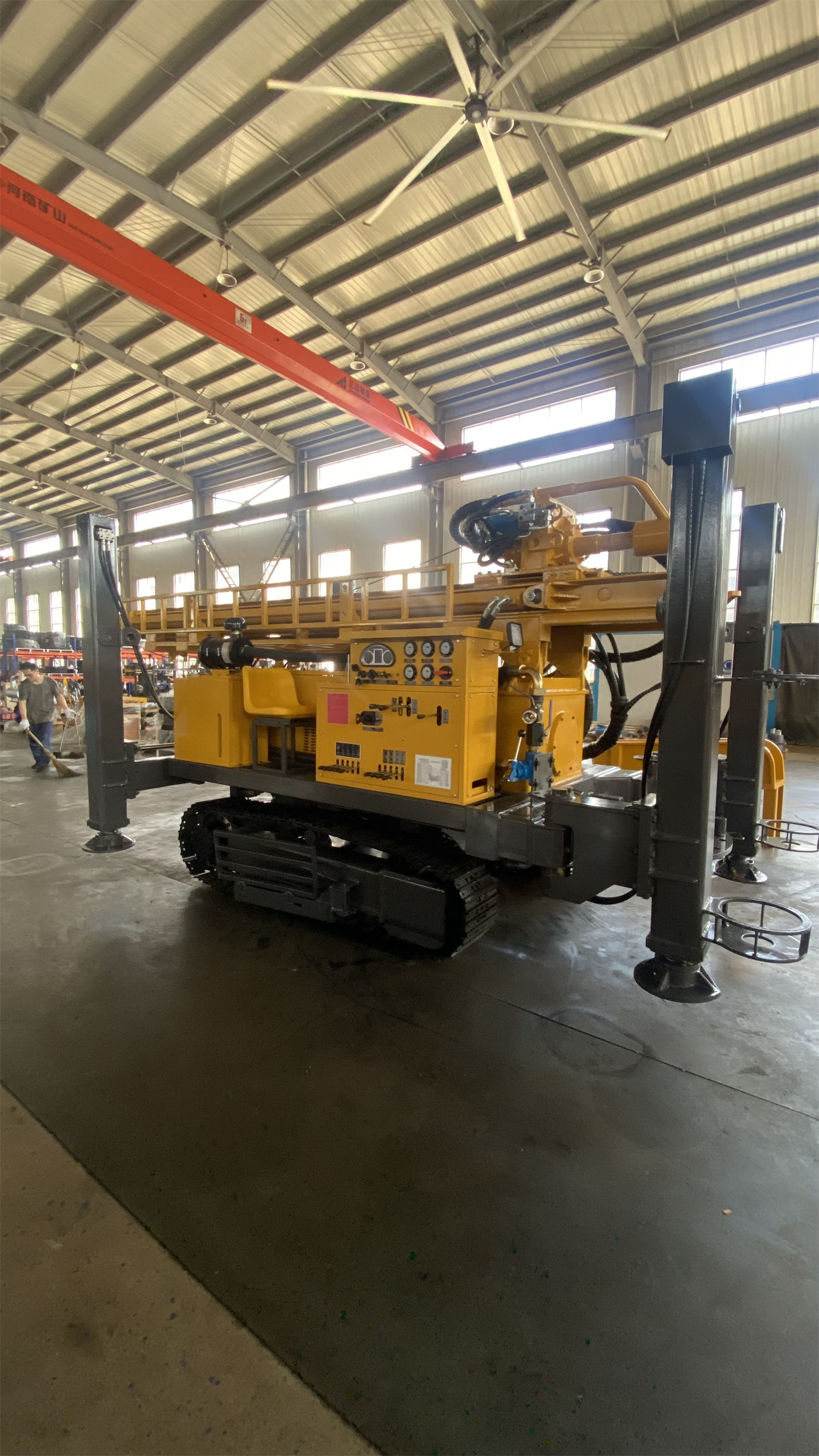

• Chassi e mecanismo de deslocamento: marca do chassi e forma de acionamento para modelos montados em caminhão; velocidade de deslocamento e capacidade de subida para modelos sobre esteiras, como WR400RC e WR500RC-CS3 com cerca de 2,5 km/h e ângulo de subida de referência de 21°, WR600RC com cerca de 3,5 km/h e ângulo de subida de referência de 21°, WR500RCE com capacidade de subida de referência de 30°. Esses parâmetros afetam o transporte e as condições de entrada no local.
• Pernas hidráulicas: WR400RC e WR500RC-CS3 com curso da perna de 1,6 m; WR600RC com curso de 1,7 m. Número de pernas, curso e se incluem placas de apoio devem ser listados no contrato.

3. Configurações opcionais devem ser listadas separadamente

Configurações opcionais são a parte mais propensa a divergências no contrato. O mesmo modelo pode ser configurado com diferentes módulos de processo conforme o projeto, e o contrato deve especificar item por item se estão incluídos.

Itens opcionais não listados na tabela devem ser baseados nos documentos de confirmação técnica do fornecedor, e não inferidos pelo nome do modelo.

4. Itens de responsabilidade do comprador devem ser especificados no contrato

Veículos de tração, veículos de transporte, equipamentos de içamento, combustível, materiais de lama, água e eletricidade no local, placas de apoio de fundação, etc. geralmente são de responsabilidade do comprador. Para o transporte do WRTR1000, é necessário verificar a largura da estrada, capacidade de carga de pontes, raio de curvatura e limite de altura; WRT1200 tem cerca de 32 T e dimensões de transporte de aproximadamente 11,5 × 2,25 × 3,2 m; WRT1000 tem cerca de 26 T e altura de transporte de 4,23 m. Essas condições determinam diretamente o modo de transporte, e o contrato deve especificar qual parte é responsável pelo transporte e descarga.

II. Acessórios fornecidos: distinguir ferramentas padrão, peças de desgaste e documentos técnicos

Recomenda-se escrever separadamente os três tipos de acessórios fornecidos: ferramentas padrão, peças de desgaste padrão e documentos técnicos padrão. Muitos contratos apenas mencionam genericamente "um conjunto de ferramentas padrão", o que impossibilita a verificação na execução.

1. Ferramentas padrão

• Chaves especiais, ferramentas de desmontagem, ferramentas de lubrificação, etc., devem especificar nome, especificação e quantidade.
• Ferramentas de manutenção do sistema hidráulico, como interfaces de teste de pressão e ferramentas correspondentes.
• Ferramentas e instrumentos de manutenção do sistema elétrico.
• Ferramentas de manutenção para tensionamento de esteiras e mecanismo de deslocamento, possivelmente necessárias para modelos sobre esteiras.

2. Peças de desgaste e sobressalentes padrão

A lista de peças de desgaste deve ser determinada de acordo com o processo do modelo. Modelos de circulação de lama exigem atenção a peças de desgaste da bomba de lama, vedações, tubulações de alta pressão; modelos de perfuração pneumática exigem atenção à lubrificação do martelo de fundo, brocas, conectores de mangueira de alta pressão e vedações; modelos RC como WR500RC-CS3 e WR600RC-CS3 também exigem atenção a conectores de haste de parede dupla, vedações, mangueiras de retorno de amostra, hidrociclone e componentes internos do divisor de amostras. O contrato deve especificar nome, especificação, quantidade e se as peças são enviadas com a máquina, não apenas "algumas peças de reposição comuns".

3. Documentos técnicos padrão

• Certificado de conformidade do produto, lista de embalagem e lista de itens fornecidos; a lista de embalagem deve ser verificada item por item com a entrega real.
• Manual de uso da máquina completa, manual do motor e gerador, manual da bomba de lama.
• Diagrama esquemático elétrico e hidráulico, para facilitar a solução de problemas no local.
• Tabela de periodicidade de manutenção de componentes críticos.
• Se for para exportação, também devem ser especificados os documentos de exportação e o idioma dos documentos fornecidos.

Se a lista de itens fornecidos estiver em idioma incompreensível ou não corresponder aos itens físicos, podem ocorrer situações de impossibilidade de verificação na aceitação, portanto, o idioma e a forma de numeração dos documentos devem ser acordados no contrato.

III. Serviços de treinamento: especificar conteúdo, local, duração e forma de confirmação

Se o treinamento para perfuratriz de poço de água for apenas mencionado como "fornecer treinamento", geralmente não é possível implementá-lo. Recomenda-se incluir os seguintes itens, um por um, no contrato.

1. Conteúdo do treinamento

• Estrutura e princípio da máquina completa: correspondente ao modelo encomendado, incluindo estrutura e função da torre, mesa rotativa ou cabeçote de potência, guincho, bomba de lama, grupo gerador e sistema hidráulico.
• Procedimento operacional: verificação antes da partida, ajuste de parâmetros de perfuração, troca de marchas, operação de circulação de lama ou pneumática. O treinamento deve ser focado na configuração específica do modelo adquirido, não misturando com outros modelos.
• Inspeção diária e manutenção: cabo de aço do guincho, sistema de freio, enrolamento do tambor, óleo hidráulico, arrefecimento do motor e filtro de ar, lubrificação do martelo de fundo e verificação da mangueira de alta pressão. Esses são pontos de manutenção repetidamente mencionados nos materiais.
• Diagnóstico de anomalias comuns: raciocínio para julgar situações como retorno de lama insuficiente, redução de retorno de detritos, flutuação na pressão do ar, torque anormal, aumento da resistência ao levantar a haste. O contrato pode estipular que o treinamento inclua identificação de anomalias, mas não deve incluir procedimentos operacionais não confirmados.
• Precauções de segurança: confirmar que não há linhas aéreas e obstáculos acima ao erguer a torre, que o pessoal não fique sob a haste suspensa ou perto da haste em rotação, verificação de tubulações e mangueiras de alta pressão, etc.

2. Local e forma do treinamento

• Treinamento na fábrica do vendedor ou no canteiro de obras do comprador; quem arca com despesas de viagem, alimentação e hospedagem para treinamento no local.
• Se é treinamento teórico, prático ou ambos; se o treinamento prático tem o modelo correspondente disponível para operação.
• Idioma do treinamento e necessidade de tradução, especialmente para projetos transfronteiriços.
• Se o local de treinamento possui condições de operação para o modelo adquirido.

3. Duração, número de participantes e forma de confirmação

• Número de dias de treinamento e horas por dia, evitando escrever apenas "uma semana de treinamento" sem detalhes.
• Limite máximo de participantes; se exceder, se há cobrança adicional.
• Documentos de confirmação após o treinamento, como registro de treinamento, lista de presença e termo de conclusão, que podem servir como base para aceitação ou marcos de pagamento.
• Relação de ordem entre treinamento e chegada do equipamento, instalação e comissionamento.

Os materiais não fornecem o número específico de dias e padrões de custo de treinamento para cada tipo de máquina; essa parte precisa ser negociada separadamente com o fornecedor e incluída no contrato.

IV. Lista de verificação prática antes da assinatura

• O escopo de entrega está listado separadamente por máquina completa, acessórios padrão, configurações opcionais e componentes complementares, em vez de apenas o modelo.
• A forma de instalação, forma da torre, dimensões de transporte e peso da máquina completa estão incluídos e verificados com as condições de estrada e local do projeto.
• A configuração de potência é única ou múltipla; a potência e o modelo finais selecionados estão claramente definidos.
• Compressor de ar, bomba de lama, gerador, bomba de espuma, etc. estão dentro do escopo de fornecimento e os parâmetros são compatíveis com o modelo adquirido.
• Especificações e quantidades de hastes de perfuração, ferramentas de revestimento, martelo RC ou DTH estão especificadas.
• Ferramentas padrão, peças de desgaste e sobressalentes têm lista, a lista é numerada e consistente com a lista de embalagem.
• O idioma e o número de cópias dos documentos técnicos atendem ao uso no local.
• Conteúdo, local, duração, número de participantes e forma de confirmação do treinamento estão incluídos item por item.
• A divisão de responsabilidades para transporte, descarga, orientação de instalação e comissionamento está clara.
• Os critérios e a base de aceitação correspondem à lista de entrega.

Itens a confirmar

Os materiais dos produtos deste site descrevem principalmente a estrutura, parâmetros e escopo de aplicação da máquina completa, não abordando listas de entrega específicas de contratos, detalhes de acessórios fornecidos e cláusulas de serviços de treinamento. Os itens listados neste artigo são conteúdos que geralmente precisam ser acordados em contratos e não constituem compromisso sobre a configuração real fornecida de qualquer modelo. Para um modelo e pedido específicos, acessórios padrão, itens opcionais, sobressalentes e arranjos de treinamento devem ser baseados nos documentos de confirmação técnica por escrito do fornecedor e no contrato formal; itens não cobertos pelos materiais devem ser solicitados por escrito ao fornecedor antes da assinatura.
