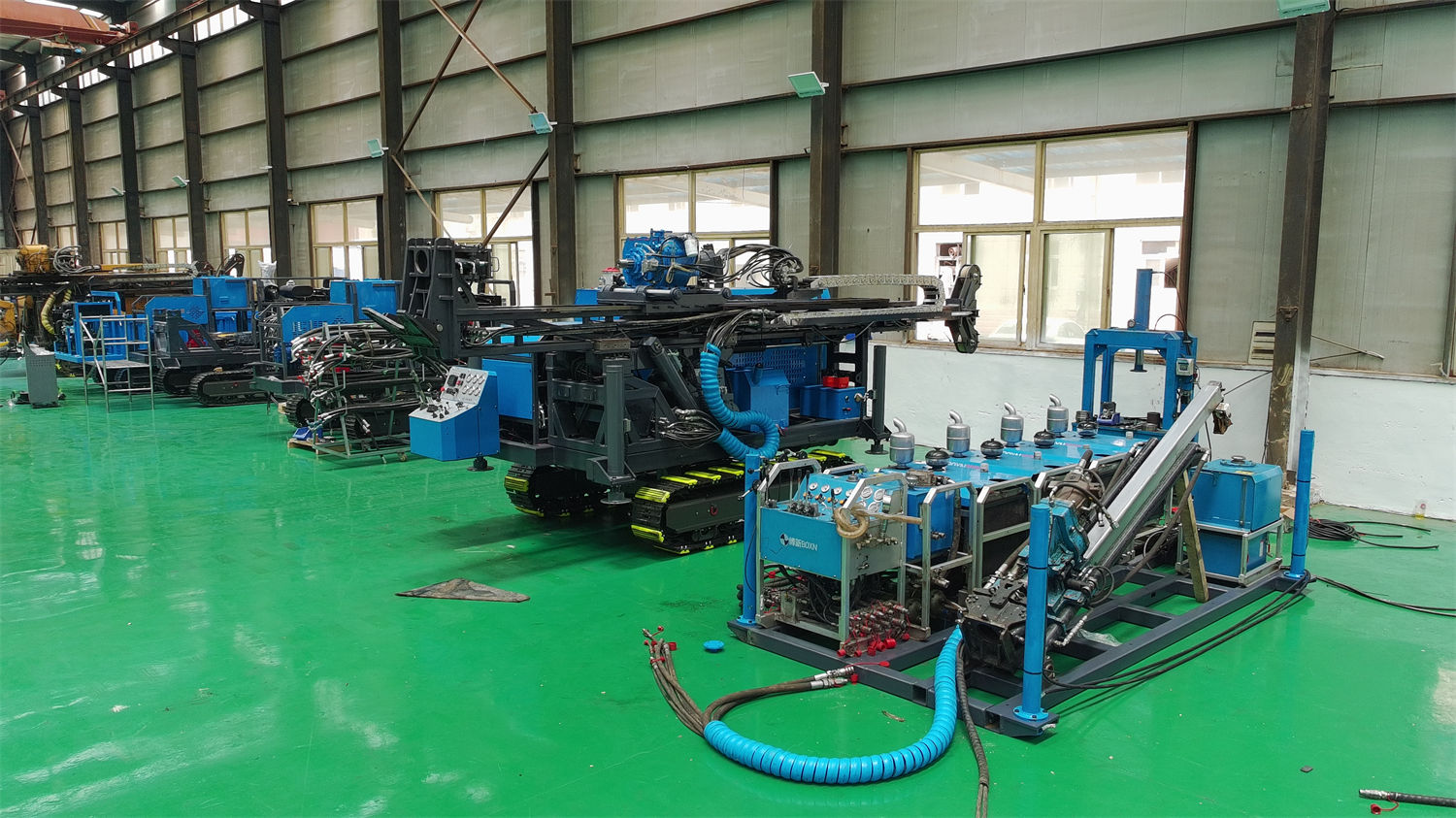

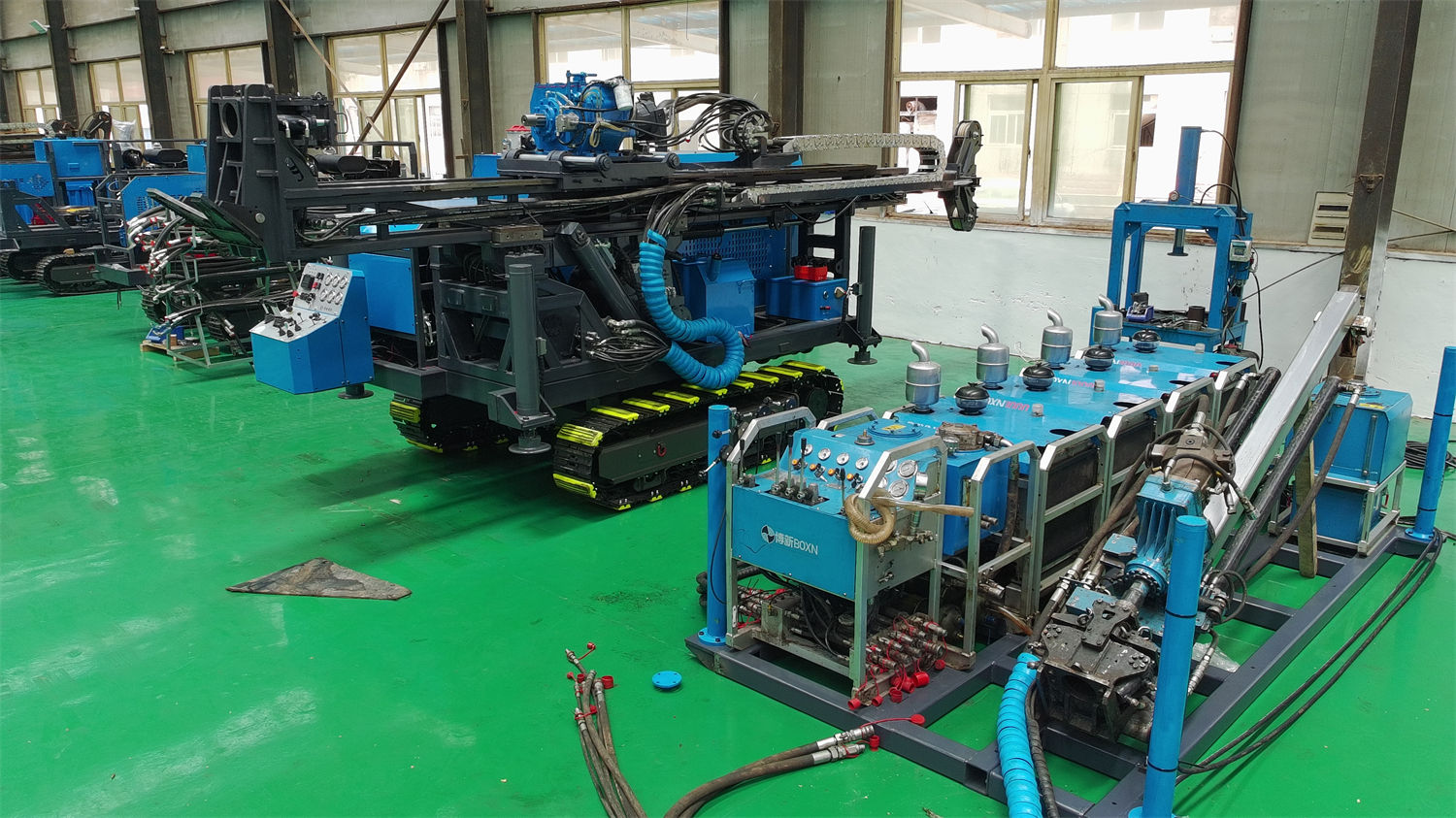

Os dados de uma sonda de núcleo de furo profundo geralmente têm mais de uma dúzia de linhas de parâmetros, de profundidade de perfuração, torque e pressão hidráulica até cilindrada do motor e tensão do sistema elétrico. Depois de ler linha por linha e voltar, muitas vezes o único número que se lembra é a maior profundidade de perfuração. Tomando a CR1600I deste site como exemplo, sua tabela de parâmetros traz profundidade de referência de 2000 m para especificação B, 1500 m para N e 850 m para H, torque máximo de 4800 N·m, vazão da bomba principal de 320 L/min e pressão de 31 MPa, vazão de lama de 250 L/min e pressão de 7 MPa, capacidade de cabo de 1800 m e diâmetro passante do mandril de 150 mm. Esses valores não são informações do mesmo nível; ao ler, é mais claro processá-los em grupos.
Primeiro grupo: a profundidade de perfuração deve ser lida por especificação, não se pode pegar o valor máximo
Nos dados da CR1600I, a profundidade de perfuração está escrita em três linhas, não em uma: especificação B 2000 m, N 1500 m, H 850 m. Os três números correspondem à capacidade de referência sob diferentes especificações de haste; quanto maior a especificação e maior o diâmetro do furo, menor a profundidade alcançável, o que é uma relação convencional em sondagem de núcleo. Portanto, ao ver o número 2000 m, primeiro é preciso confirmar qual especificação o projeto usa e depois consultar o valor de profundidade correspondente.
Na tabela de parâmetros do modelo deste site, a coluna "coreCapacity" também está escrita como "BQ 2000 / NQ 1500 / HQ 850", consistente com as três faixas acima. Quanto ao desempenho real desses valores em formações específicas, inclinação do furo e modos de operação, os dados não fornecem condições, sendo necessário confirmar separadamente conforme o projeto.
Segundo grupo: torque e sistema hidráulico devem ser vistos em conjunto
Ler apenas 4800 N·m permite saber o limite superior de saída do cabeçote de acionamento. Para julgar se esse limite tem sustentação em furo profundo, é preciso trazer a coluna do sistema hidráulico: vazão da bomba principal de 320 L/min e pressão de 31 MPa, vazão da bomba auxiliar de 160 L/min e pressão de 23 MPa. O cabeçote de acionamento usa transmissão por engrenagens, com conversão de engrenagens de 1:3 / 1:3 e rotação máxima de 1500 rpm. Esses valores juntos explicam a capacidade da fonte hidráulica e a configuração de transmissão; 4800 N·m não existe isoladamente.
Ao descrever o sistema hidráulico, os dados mencionam que em operação prolongada deve-se controlar a limpeza do óleo hidráulico, a diferença de pressão do filtro e a elevação de temperatura do sistema. Esses três itens são condições do lado do uso; a tabela de parâmetros fornece apenas pressão e vazão, sem dar os ciclos ou limites correspondentes a essas exigências de manutenção.
Itens que também devem ser verificados na mesma coluna
- Conjunto de potência: Cummins 6CTA8.3, cilindrada 8,3 L, potência nominal 153 kW, rotação nominal 2000 rpm, 6 cilindros em linha turboalimentado, arrefecimento a água.
- Modo de arrefecimento: arrefecimento a ar + água, correspondendo ao caminho de dissipação de calor em operação contínua prolongada.
- Sistema elétrico: 24 V, valor básico da configuração elétrica da máquina.
Há ainda uma observação nos dados: na última coluna da tabela de conjunto de potência do PDF, o título do modelo apresenta "BX1500T", enquanto outras tabelas de parâmetros na mesma página correspondem a BX1600T. Esta página organiza apenas conforme os parâmetros fornecidos nessa coluna, como 6CTA8.3, 153 kW e 8,3 L, sem fazer inferências adicionais sobre a diferença de título de modelo no material original.
Terceiro grupo: vazão de lama e capacidade de cabo do guincho correspondem a dois processos em furo profundo
Uma diferença entre furo profundo e furo raso é que o tempo e o risco das operações auxiliares dentro do furo aumentam. Nos dados da CR1600I, dois grupos de valores recaem exatamente sobre isso.
O sistema de lama tem vazão de 250 L/min, pressão de 7 MPa, rotação de 727 rpm e potência de 15 kW. Os dados explicam que ele serve para resfriamento da broca, transporte de detritos e estabilidade da parede do furo. Em furo profundo, o caminho de transporte dos detritos é mais longo e a estabilidade do retorno de água varia com a profundidade e a formação, portanto esse grupo de valores deve ser visto junto com a profundidade do furo, e não comparado isoladamente em magnitude.
O sistema de guincho usa cabo de aço de 6 mm, capacidade de cabo de 1800 m, força de elevação de 13,5 kN e velocidade de elevação de 118 m/min. Colocando a capacidade de cabo junto com as três faixas de profundidade na tabela abaixo, pode-se ver a relação entre a capacidade de 1800 m e as profundidades das faixas B e N.
| Item | Valor do parâmetro | Processo correspondente |
|---|---|---|
| Profundidade de referência especificação B | 2000 m | Referência de distância de elevação do tubo interno wireline |
| Profundidade de referência especificação N | 1500 m | Referência de distância de elevação do tubo interno wireline |
| Profundidade de referência especificação H | 850 m | Referência de distância de elevação do tubo interno wireline |
| Capacidade de cabo | 1800 m | Determina o comprimento disponível do cabo de aço |
| Velocidade de elevação | 118 m/min | Afeta o tempo auxiliar por manobra |
A relação entre a capacidade de cabo de 1800 m e a profundidade da especificação N de 1500 m pode ser verificada numericamente. No entanto, os dados não fornecem desgaste do cabo de aço, ciclo de substituição ou tempo real de elevação em diferentes profundidades; esses são conteúdos do lado do uso que precisam de confirmação separada.
Quarto grupo: avanço, içamento e diâmetro passante do mandril são um conjunto de informações de carga
A coluna do mastro e sistema de avanço fornece curso de avanço de 3,3 m, velocidade de avanço rápida + lenta ajustável, força de avanço de 63 kN e força de içamento de 185 kN. Na tabela de parâmetros do modelo deste site também há registro de força de retorno de 185 kN, consistente com o valor de força de içamento. Esse grupo de valores responde à questão de margem para controle da coluna de perfuração em furo profundo e recuperação de ferramentas, e deve ser visto junto com a profundidade de perfuração mencionada anteriormente.
A parte do mandril tem diâmetro passante de 150 mm, aperto hidráulico + prevenção de queda por gravidade com cunha tipo "cavalo de madeira", aplicável a hastes NQ, HQ, PQ, NTW, HTW. Aqui é preciso distinguir duas coisas: o diâmetro passante determina o tamanho máximo que a ferramenta de perfuração pode atravessar, e a lista de hastes aplicáveis determina o sistema de hastes que pode ser combinado. Os dados não explicam como essas hastes são combinadas em coluna de perfuração sob condições de furo profundo; essa parte não está coberta pela tabela de parâmetros.
Ângulo de perfuração e as três faixas de profundidade são dois conjuntos de condições usados separadamente
A CR1600I suporta ângulo de perfuração de 45°–90°, com mastro telescópico hidráulico e deslocamento lateral hidráulico. A informação de ângulo corresponde ao modo de layout da perfuração e pertence a categoria diferente de profundidade e torque: a profundidade responde "até onde se pode perfurar", o ângulo responde "em que direção perfurar". Em projetos com atitude de minério inclinada e necessidade de controle em múltiplas direções, esses dois grupos de valores devem ser verificados separadamente e não podem substituir um ao outro.
Os dados mencionam que projetos profundos podem formar controle espacial por meio de perfuração em múltiplas direções. Isso é uma descrição da ideia de layout; a distribuição específica de ângulos e o arranjo de espaçamento entre furos não têm método de cálculo fornecido nos dados.
Quais valores estão fora dos dados
Os valores verificáveis nos dados da CR1600I concentram-se nas colunas de capacidade de perfuração, cabeçote de acionamento, avanço do mastro, guincho, mandril, sistema hidráulico, sistema de lama, conjunto de potência e sistema elétrico. Os dados também explicam que, devido a diferenças nas condições geológicas reais, ferramentas dentro do furo, ângulo de perfuração e modo de operação, a eficiência final de perfuração, a profundidade e o efeito de recuperação de testemunho devem ser baseados nas condições de campo.
De acordo com a cobertura deste material, os conteúdos a seguir não têm valores correspondentes e precisam ser verificados separadamente com o fabricante ou o responsável do projeto: relação de ajuste de torque e rotação ao perfurar com diferentes diâmetros; método de verificação de carga da combinação da coluna de perfuração em furo profundo; limite de tratamento para elevação de temperatura do sistema hidráulico acima do limite; ciclo de inspeção de cabo de aço, mandril e roscas de haste; plano de ajuste do sistema de lama para perda profunda e aquífero fraturado. A tabela de parâmetros fornece a faixa de capacidade do lado do equipamento; os parâmetros do lado do processo precisam ser confirmados separadamente.
