Preparação de transporte e montagem antes da mobilização do projeto de testemunhagem em região monta

A dificuldade na preparação para mobilização de um projeto de testemunhagem em região montanhosa raramente está na questão de "levar ou não a sonda", mas sim depois que o equipamento é desmontado em várias peças: qual trecho de estrada consegue levar qual módulo até qual nível de plataforma, quem vai carregar até perto do furo, quanto tempo leva a montagem e o que verificar primeiro após a montagem. Nas informações públicas do CR600P deste site há um conjunto de valores que costuma passar despercebido — unidade de potência 180–260 kg, unidade de operação 125 kg, unidade de óleo hidráulico (com óleo) 140 kg, unidade de lama 86 kg, peso total 1200 kg — e são eles, mais do que a profundidade nominal de perfuração, que determinam diretamente o que deve ser feito na fase de mobilização.

A checklist de preparação abaixo está organizada na ordem de mobilização: primeiro confirmar o transporte, depois avaliar o local, em seguida organizar a montagem e, por fim, a inspeção antes de iniciar a perfuração. Cada item registra apenas o que já está descrito nas informações; o que não está coberto é listado separadamente no final.

1、Verificar se o transporte consegue chegar, por módulo e não pela máquina completa

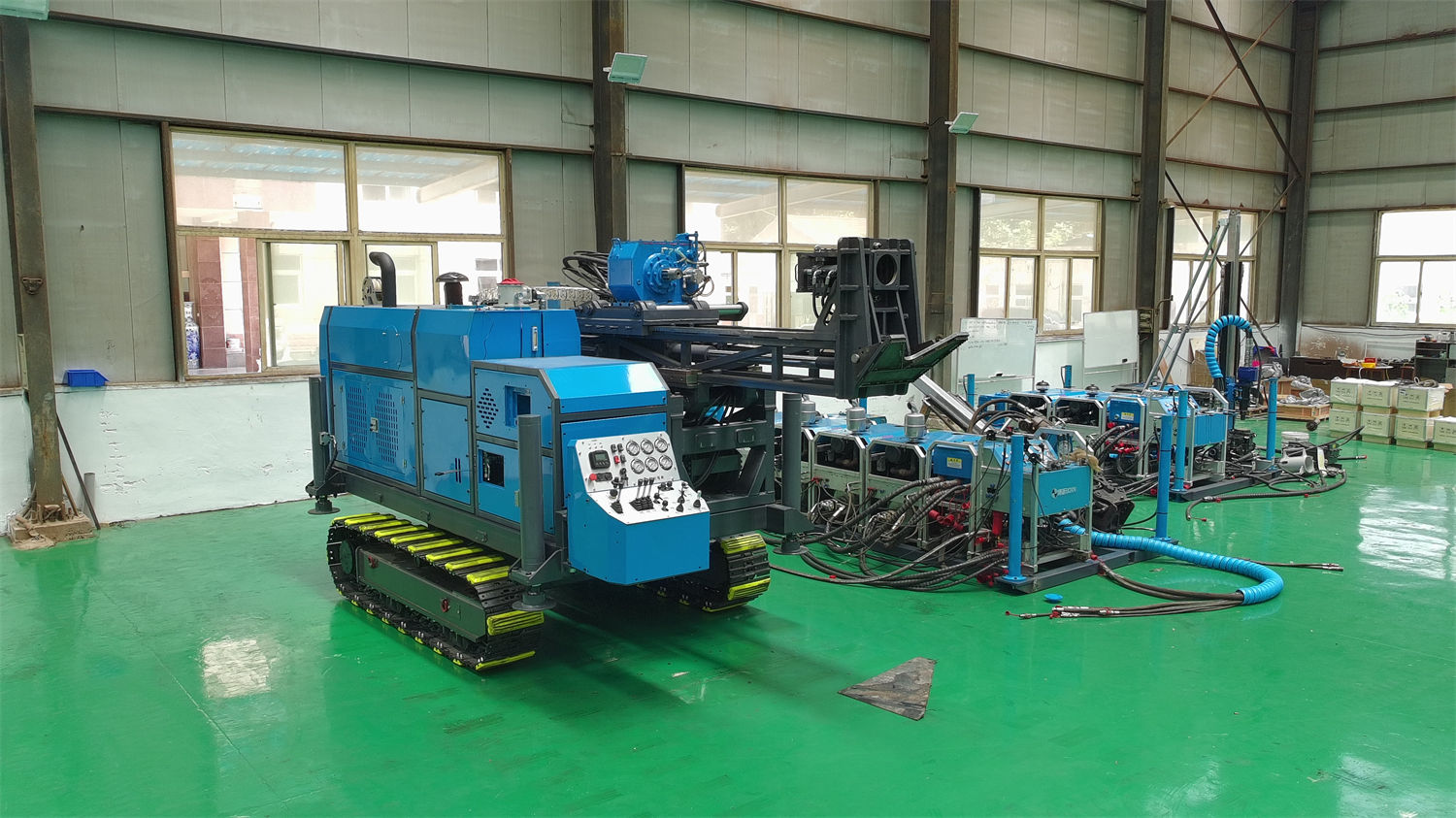

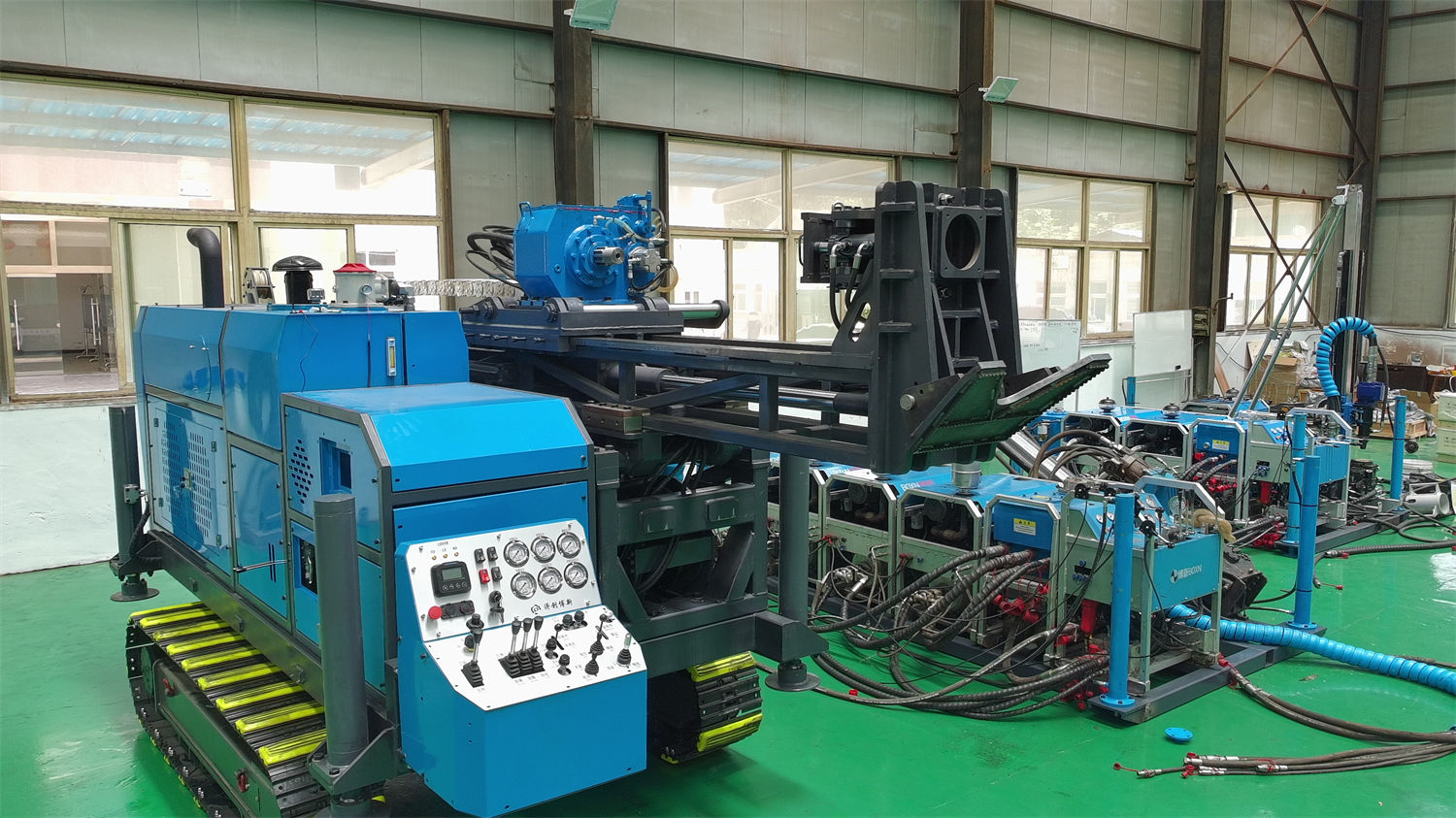

A premissa de projeto do CR600P é a estrutura modular desmontável: potência, hidráulica, operação, lama e mecanismo de perfuração são separados em unidades funcionais transportáveis independentemente. Isso significa que o plano de transporte deve ser definido por módulo, e não com base nos 1200 kg da máquina completa.

• Verificar o meio de transporte real de cada módulo individual. Os pesos de referência dos módulos fornecidos nas informações concentram-se na faixa de algumas dezenas de quilos a 260 kg, e o peso da unidade de óleo hidráulico é dado "com óleo"; se o óleo for drenado antes do transporte no local, o peso será diferente do informado, e isso precisa ser confirmado com o fabricante.
• Verificar o ponto mais distante que a rota de transporte consegue alcançar. O CR600P é voltado para regiões montanhosas, áreas florestais e minas sem estradas; o projeto modular reduz a dificuldade de transporte de cada módulo, mas não elimina o trecho de movimentação do ponto de descarga até a boca do furo.
• Verificar a organização do transporte em lotes. As informações afirmam claramente que "o transporte pode ser feito em lotes até próximo à boca do furo, conforme as condições do local, e então concluir a montagem combinada"; a ordem dos lotes e qual unidade corresponde a cada lote fazem parte da organização no local, e as informações não fornecem um plano fixo.
• Verificar se será adotada a opção elétrica. O CR600P pode usar acionamento a diesel ou elétrico; a potência do motor diesel deve ser ≥66 kW, ou pode-se usar combinação de motores elétricos de 22 kW × 2. Ao mudar a forma de acionamento, o suporte de combustível, a conexão de energia e os equipamentos correspondentes necessários para a mobilização também mudam.

2、Condições do local: confirmar primeiro a área de montagem e depois a área de perfuração

A montagem de equipamento modular exige um espaço capaz de acomodar vários módulos e concluir as conexões, o que difere da lógica de mobilização de uma máquina integrada, em que "basta o veículo chegar para posicionar". Os conteúdos relacionados ao local nas informações incluem: ângulo de perfuração aplicável 45°–90°, curso de avanço 1,8 m, comprimento de haste aplicável 1/1,5 m, peso total 1200 kg. A plataforma temporária de montagem e a plataforma de perfuração não são a mesma coisa em termos de esforços.

• Área de montagem: se consegue acomodar vários módulos simultaneamente e concluir a conexão de engates rápidos e linhas hidráulicas.
• Área de perfuração: a faixa de 45°–90° significa que furos inclinados também precisam ser dispostos na plataforma. As informações mencionam que, antes da execução de furos inclinados, é obrigatório garantir a estabilidade da torre de perfuração e da base.
• Condições do entorno: as informações indicam que, antes da construção em região montanhosa, ainda se deve avaliar a estabilidade da encosta, queda de rochas, estradas na estação chuvosa, rotas de transporte manual e capacidade de carga da plataforma temporária. Esses itens não são parâmetros de perfuração, mas determinam diretamente o ritmo da mobilização.
• Distribuição dos furos: as informações mencionam que essa estrutura é adequada para projetos de exploração com furos mais dispersos. Se os furos da linha de exploração forem dispersos, a área de montagem se repetirá a cada furo, e a checklist deve ser organizada pelo número de furos, e não por um único equipamento.

3、Divisão de tarefas de montagem e expectativa de tempo

As informações afirmam explicitamente que a montagem pode ser concluída em cerca de 30 minutos no mínimo, e ao mesmo tempo explicam que o tempo real necessário será afetado pela distância de transporte, condições do local, proficiência da equipe e equipamentos auxiliares. A checklist deve incluir essa distinção: 30 minutos é um valor de referência fornecido nas informações, não um valor prometido para o local.

4、Verificações a realizar após a montagem e antes de iniciar a perfuração

As informações descrevem as verificações antes do início da perfuração de forma relativamente específica e podem ser usadas diretamente como itens de checklist.

• Antes da mobilização do equipamento, verificar o peso dos módulos e a rota de transporte.
• Após a montagem, verificar engates rápidos, linhas hidráulicas e conexões estruturais.
• Antes de furos inclinados, garantir a estabilidade da torre de perfuração e da base.
• Durante a perfuração contínua, verificar periodicamente óleo hidráulico, filtros, cabo de aço, mordentes e bomba de lama.
• Em caso de aumento anormal de temperatura, vazamentos ou mudança na resistência à retirada da haste, investigar prontamente.

Entre esses itens, os dois primeiros são os mais diretamente relacionados à fase de montagem. O mordente utiliza fixação hidráulica, com força máxima de fixação de 120 kN, capacidade de passagem de 54–127 mm e projeto de proteção contra perda de pressão; as informações exigem manter a superfície de fixação limpa durante aperto/desaperto e manuseio de hastes, e verificar periodicamente a pressão hidráulica. O guincho de cabo possui cabo de aço de 6 mm e capacidade de 800 m; fios rompidos, amassamentos, desgaste e estado de enrolamento do cabo devem ser incluídos na inspeção diária. Embora esses dois itens sejam conteúdo de inspeção diária, seu estado deve ser confirmado uma vez já na montagem da mobilização.

Preparação de ferramentas de perfuração e guincho conforme a especificação de profundidade do furo

A capacidade de perfuração do CR600P é descrita como profundidade de referência BQ 760 m, profundidade de referência NQ 600 m e profundidade de referência HQ 280 m. As três especificações correspondem a diferentes combinações de ferramentas; antes da mobilização, deve-se determinar o que levar conforme a especificação realmente adotada pelo projeto, e não preparar as três pelo mesmo critério.

A unidade de lama utiliza bomba de pistão de alta pressão, com vazão de 90 L/min e pressão de 3 MPa. As informações explicam que, em formações rochosas intactas, ela atua principalmente no resfriamento e transporte de fragmentos de rocha; em trechos fortemente intemperizados, fraturados ou soltos, também é necessário manter a estabilidade da parede do furo ajustando as propriedades da lama e adotando medidas de revestimento. Materiais relacionados à lama e revestimento são itens auxiliares que devem ser definidos antes da mobilização, mas suas especificações concretas não são fornecidas nas informações.

Partes não cobertas pelas informações que precisam ser confirmadas com o fabricante

• Diferenças reais de peso de cada módulo quando transportado com óleo, sem óleo ou em outras condições.
• Sequência recomendada de montagem, número de pessoas e método de içamento.
• Plano de distribuição dos módulos correspondente a diferentes meios de transporte e condições de estrada.
• Requisitos específicos de fixação para estabilidade da torre e da base na disposição de furos inclinados.
• Critérios de seleção de especificações de materiais de lama e revestimento.

O CR600P é voltado para regiões montanhosas, áreas florestais e minas sem estradas. As informações também esclarecem que, devido a diferenças nas condições geológicas reais, ferramentas de fundo de furo, ângulos de perfuração e métodos operacionais, a eficiência final de perfuração, a profundidade e a recuperação de testemunho devem ser baseadas nas condições do local. A função da checklist de preparação para mobilização é confirmar antecipadamente as partes controláveis; as condições dentro do furo só podem ser avaliadas trecho a trecho após o início da perfuração.
