Os poços de água para abastecimento em minas geralmente não são furos que se encerram com uma única perfuração. Eles precisam atender simultaneamente ao consumo humano, supressão de poeira, limpeza de equipamentos e produção auxiliar, e a estabilidade do abastecimento é mais crítica do que a metragem de um único furo. Isso significa que, antes de levar a perfuratriz de esteira para o local, várias condições precisam ser documentadas, em vez de serem resolvidas após a chegada do equipamento. A seguir, usamos as especificações públicas da HJH WR500S como exemplo para ilustrar essas condições; outros modelos podem ser verificados na mesma ordem.
O que diferencia poços de minas de poços rurais comuns
Poços profundos rurais e poços de irrigação agrícola têm locais relativamente dispersos e profundidades variadas, e a mobilidade do equipamento costuma ser a principal preocupação. O abastecimento em minas é diferente: os locais geralmente se concentram próximos à área de produção ou de vivência, a escala de abastecimento por poço é maior, a proporção de rocha intacta na formação pode ser mais alta, e ainda é preciso considerar o impacto de estradas da mina, áreas de detonação e tubulações existentes no local.

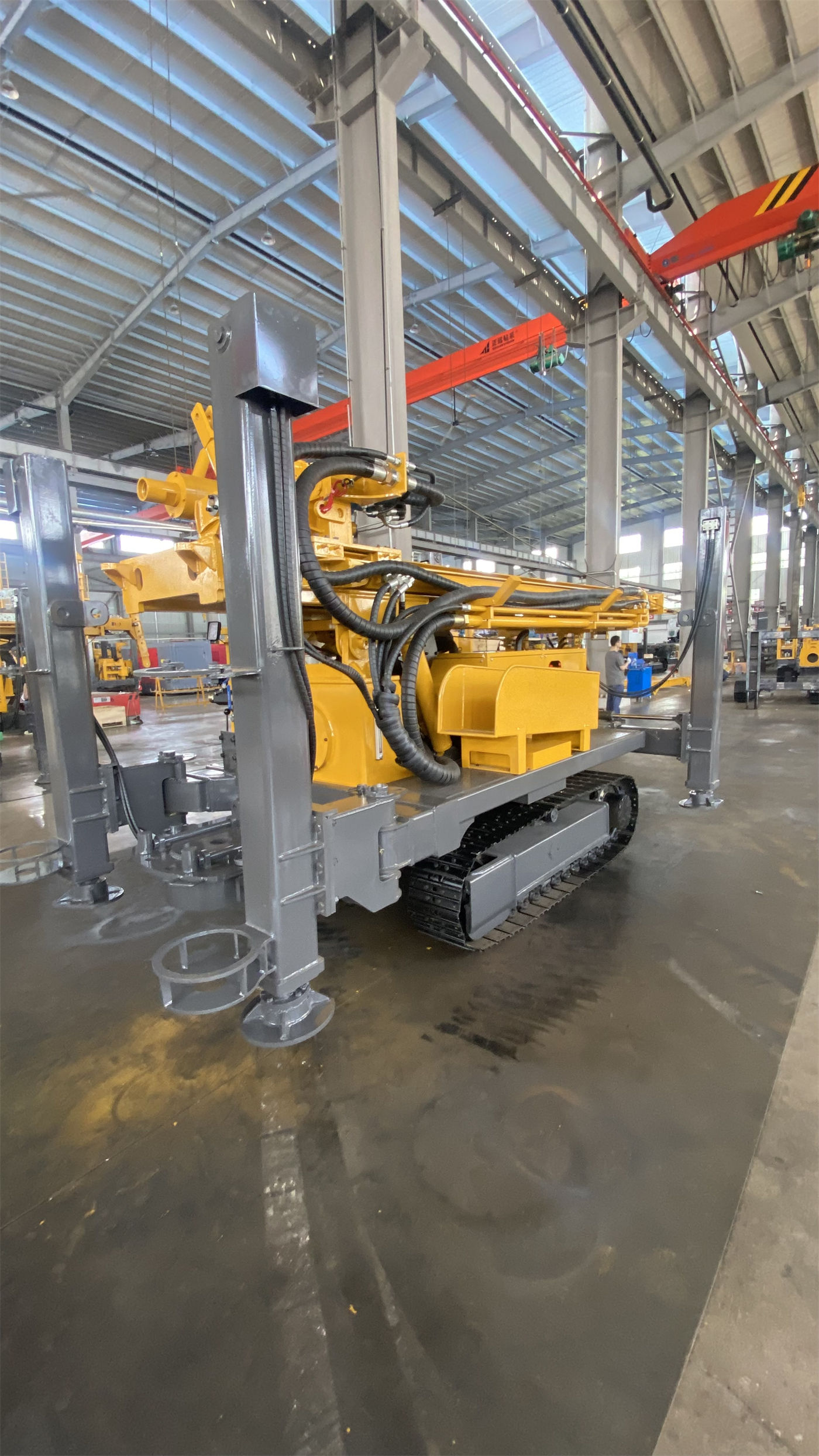

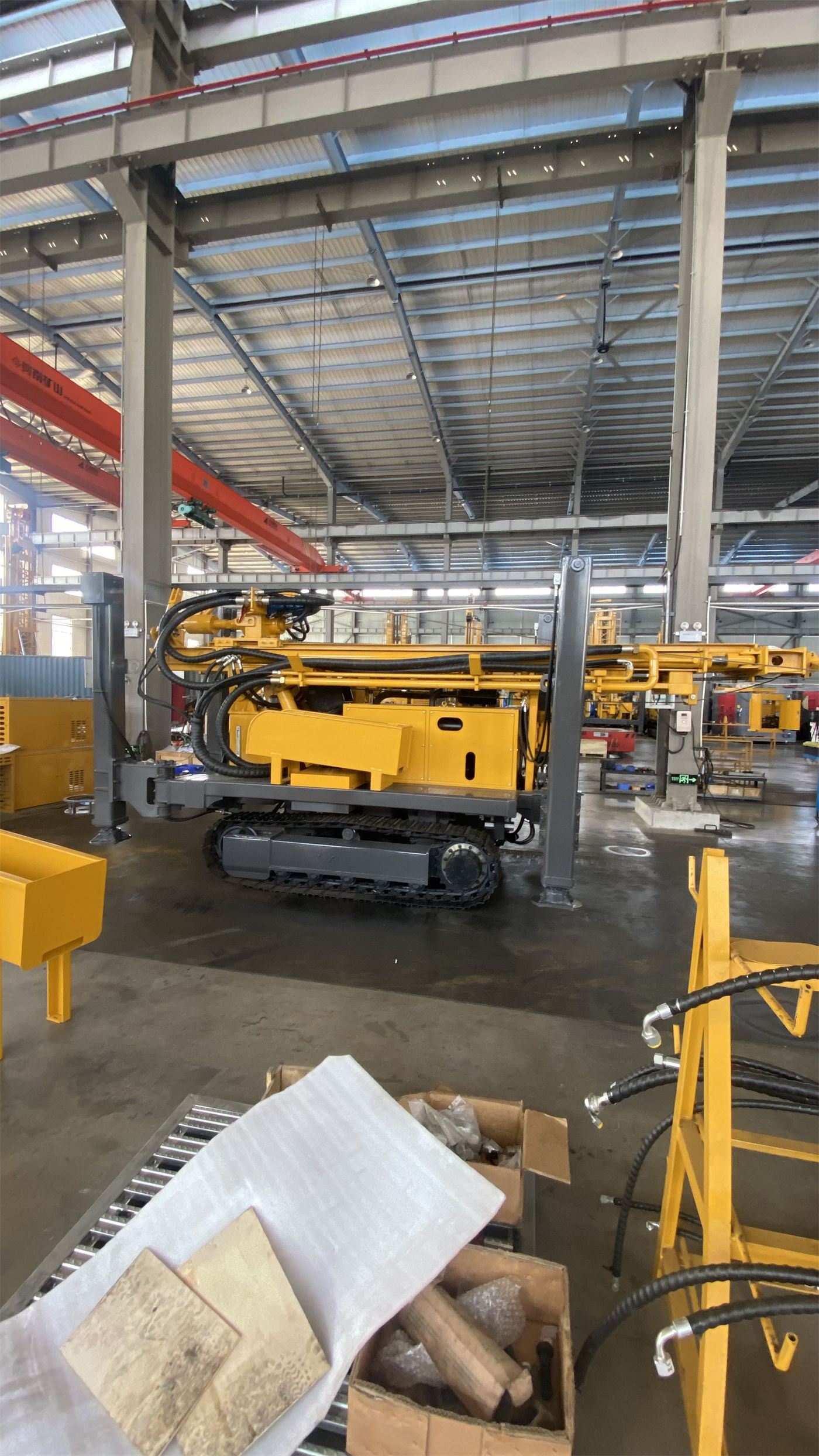

De acordo com as informações públicas da WR500S, a profundidade máxima de perfuração é de 500 m, o diâmetro de perfuração é de 105–400 mm, a velocidade de deslocamento do chassi de esteira é de cerca de 3 km/h, o ângulo máximo de subida é de referência de 21°, o peso total da máquina é de aproximadamente 10,6 T, as dimensões externas são de cerca de 6,52 × 1,85 × 2,51 m, e o curso das sapatas hidráulicas é de 1,6 m. Esses números combinados indicam que ela pode atender à profundidade e ao diâmetro de poços de abastecimento de médio a profundo em minas, mas também mostram que as condições de entrada precisam ser calculadas separadamente.
Terreno e deslocamento: chassi de esteira não significa que qualquer superfície é transitável
A estrutura de esteira tem vantagens sobre rodas em estradas de cascalho de minas e terrenos irregulares em geral, mas a perfuratriz não é um equipamento todo-terreno sem restrições. A pressão de contato de aproximadamente 10,6 T precisa ser absorvida pela capacidade de suporte do solo; 21° é apenas um ângulo de subida de referência, e condições de rampa escorregadia ou solta tornam esse número irrelevante.
- A largura, inclinação e raio de curvatura da estrada de acesso devem ser calculados com base nas dimensões externas em condição de transporte, não em condição de deslocamento.
- A torre requer espaço adicional para ser erguida. A torre telescópica pode ser recolhida durante o transporte, mas no local é preciso reservar espaço para sua completa extensão e travamento.
- Se o solo ao redor do furo já foi perturbado por detonações ou veículos pesados, devem ser colocadas placas sob as sapatas para evitar recalque após esforço prolongado.
A formação geológica determina o método, e não o contrário
A WR500S suporta perfuração DTH com martelo de fundo e perfuração rotativa com lama, podendo alternar o método conforme a sequência de camadas soltas superiores e rocha inferior. Em projetos de abastecimento em minas, esse ponto de transição geralmente ocorre onde o capeamento encontra o leito rochoso, mas a profundidade exata deve ser determinada pela avaliação geológica no local.
Trecho de rocha intacta
Ao entrar em rocha mais intacta, pode-se utilizar martelo de fundo DTH de média e alta pressão de ar e brocas. A pressão de trabalho recomendada da WR500S é de 1,2–3,5 MPa, com consumo de ar de 16–55 m³/min. O material já indica que, ao aumentar o diâmetro do furo, endurecer a rocha, aumentar a profundidade ou elevar a altitude, a exigência de vazão do compressor de ar será maior.
Rocha alterada e camadas alternadas de dureza
Esse tipo de formação é fácil de perfurar, mas a parede do furo pode ser instável. Em camadas alternadas de dureza, os parâmetros devem ser ajustados conforme as variações de torque rotativo e resistência de avanço. Se a camada alterada superior for espessa, pode-se usar revestimento ou lama para estabilizar o furo.
Solo, argila, areia e capeamento de cascalho
O capeamento superior pode ser estabilizado com circulação de lama, revestimento ou outras medidas de estabilização antes de entrar na rocha e mudar para DTH. Para poços profundos, a estabilidade do trecho superior do furo costuma ser mais importante do que a velocidade de avanço nesse trecho.
Zonas fraturadas, fissuras e formações com perda de ar
Zonas fraturadas podem causar desmoronamento, perda de ar, prisão da broca e retorno anormal de detritos. Quando a perda de ar é evidente, deve-se avaliar a existência de grandes fissuras ou cavidades, em vez de simplesmente aumentar a pressão do compressor. O material menciona que espuma ou revestimento podem ser usados conforme a situação do local.
Infraestrutura de ar comprimido: pressão de trabalho e consumo de ar devem ser verificados em conjunto
Se o poço de abastecimento da mina entrar em trecho de rocha dura e adotar o método DTH, o compressor de ar é um item necessário, não opcional. As informações públicas da WR500S indicam pressão de trabalho de 1,2–3,5 MPa e consumo de ar de 16–55 m³/min. Esses dois valores devem ser analisados juntos: atender apenas à pressão sem vazão suficiente fará com que a remoção de detritos no fundo do furo não acompanhe o ritmo; atender apenas à vazão sem pressão suficiente também fará o martelo de fundo operar de forma inadequada.
Vale notar que o material não fornece uma tabela de correspondência sobre qual vazão de compressor de ar deve ser usada em cada projeto. A seleção real deve ser confirmada com o fabricante com base no diâmetro do furo, profundidade, altitude e condições da rocha.
Estabilização do furo e conclusão do poço: o efeito de longo prazo do poço de abastecimento da mina depende desta etapa
A conclusão da perfuração não significa que o poço esteja utilizável. Após entrar no aquífero principal, a água subterrânea altera o estado de retorno de detritos e as condições de trabalho do martelo de fundo; nesse momento, deve-se registrar a profundidade do aquífero e ajustar o fornecimento de ar, a limpeza do furo e o plano de revestimento. Na fase de conclusão do poço, devem-se instalar filtros e camadas de vedação de acordo com a posição do aquífero.
As informações públicas da WR500S mencionam bombas de lama, bombas centrífugas, geradores e bombas de espuma como opcionais. Projetos com alta proporção de camadas soltas dependem mais do sistema de lama; projetos em rocha dura dependem mais do compressor de ar e do martelo de fundo; formações com perda severa de ar podem exigir auxílio de espuma. Selecionar os opcionais conforme as condições reais de trabalho é mais prático do que equipar tudo indiscriminadamente.
Potência e condições de operação contínua
A WR500S utiliza um motor Yuchai de 110 kW, que fornece potência para rotação, avanço, deslocamento da esteira e sistemas hidráulicos auxiliares. O ciclo de construção de um poço de abastecimento em mina pode ser longo, e a frequência de manutenção do sistema de arrefecimento do motor, filtro de ar e sistema de combustível deve ser ajustada conforme as condições de poeira no local: em áreas com muita poeira, o intervalo de limpeza do radiador e dos filtros será significativamente reduzido.
Alguns parâmetros que devem ser lidos em conjunto
| Parâmetro | Valor | Julgamento associado |
|---|---|---|
| Profundidade máxima de perfuração | 500 m | Cobre a demanda de poços de abastecimento de médio a profundo, mas não significa que todo poço será perfurado até 500 m |
| Diâmetro de perfuração | 105–400 mm | O projeto do diâmetro está relacionado à vazão esperada, dimensões do tubo do poço e especificações da bomba submersa |
| Força de elevação | 30 T | Para manobras de descida e retirada em furos profundos, recuperação do martelo de fundo e parte das operações de revestimento, é preciso calcular o peso da coluna de perfuração e o atrito da parede do furo |
| Torque rotativo | 11000 / 5500 N·m | Corresponde à velocidade máxima de rotação de 75 / 150 r/min; selecionar a condição de trabalho conforme o diâmetro do furo e a rocha |
| Pressão de trabalho | 1,2–3,5 MPa | Deve ser verificada em conjunto com o consumo de ar de 16–55 m³/min |
| Peso total da máquina | Aproximadamente 10,6 T | Afeta o arranjo de transporte e o cálculo de capacidade de suporte da estrada de acesso |
Itens que vale a pena confirmar um a um antes da entrada
Confirmar os itens a seguir antes da chegada do equipamento economiza mais tempo do que resolvê-los depois:
- Se a largura, inclinação, raio de curvatura e capacidade de suporte da estrada de acesso atendem aos requisitos de transporte de uma máquina de aproximadamente 10,6 T e dimensões externas de 6,52 × 1,85 × 2,51 m.
- Se há espaço suficiente ao redor do furo para estender a torre telescópica e reservar área para disposição de hastes de perfuração e operações de içamento.
- Se a área de trabalho está próxima de zonas de detonação ou tubulações existentes e se é necessário coordenação adicional para desvio.
- A altitude do local do projeto e se isso exige ajuste na seleção da vazão do compressor de ar.
- A profundidade prevista do aquífero principal e as condições de surgência, para planejar antecipadamente filtros, camadas de vedação e revestimento.
- Se o local precisa de geração própria de energia ou se um gerador opcional pode atender à demanda auxiliar.
Essas condições não podem ser julgadas apenas com base nos parâmetros do equipamento; é preciso verificar item a item com o fabricante, combinando dados geológicos do projeto e resultados de inspeção no local. A eficiência real de perfuração, a profundidade e o efeito de conclusão do poço são influenciados pelas condições geológicas, ferramentas de fundo, ângulo de perfuração e método de operação, e devem prevalecer as condições reais do local.
