Furos para tirantes de talude, pré-perfuração de fundações e furos de bancada em pedreiras são todos chamados de "perfuração" por equipes de poços de água, mas suas exigências de capacidade do equipamento não estão na mesma linha da perfuração de poços de água. O objetivo da perfuração de furos rasos em rocha dura de engenharia é geralmente atravessar a rocha em um furo de algumas dezenas de metros, conforme posição, direção e diâmetro projetados, e então retirar a broca; já o objetivo da perfuração de poços de água é atingir o aquífero, completar o poço e garantir a vazão. Com objetivos diferentes, os itens de capacidade que o equipamento deve priorizar também são diferentes. Este artigo usa os dados públicos do DTH30C deste site como referência para explicar em que pontos concretos residem as diferenças de orientação entre as duas operações.
Primeiro, esclareça os critérios de sucesso de cada operação
O critério de sucesso da perfuração de poços de água pode ser dividido em quatro itens: atingir a profundidade prevista do aquífero, alcançar o diâmetro de poço exigido pelo projeto de completação, manter o poço estável para instalação de revestimento e atender à vazão de abastecimento. Em torno desses quatro itens, os itens de capacidade de uma perfuratriz de poços de água geralmente começam pela profundidade máxima de perfuração, força de elevação, torque de rotação e capacidade da bomba de lama ou do compressor de ar.
O critério de sucesso da perfuração de furos rasos em rocha dura de engenharia não é atingir uma certa profundidade, mas sim executar o furo conforme os parâmetros de projeto, atravessar a rocha, manter o desvio de posição e direção sob controle e permitir que o equipamento mude de furo continuamente. Tomando o DTH30C como exemplo, os dados indicam profundidade máxima de perfuração de 30 m, diâmetro de furo de 76–280 mm, torque máximo de rotação de 3500 N·m e dureza de rocha aplicável de cerca de f = 8–24. Esse conjunto de valores indica o posicionamento de um equipamento de engenharia para furos rasos a médios em rochas de dureza média a alta. Sua capacidade não está em perfurar mais fundo, mas em executar furos rasos conforme o projeto em rocha dura.
Em profundidade e diâmetro de furo, as orientações dos dois tipos de equipamento são diferentes
Os itens de capacidade de uma perfuratriz de poços de água giram em torno da profundidade de perfuração. Em um equipamento de nível 300 m ou 500 m, o valor-chave é a profundidade máxima de perfuração, e a força de elevação, o comprimento da haste, a altura da torre e outros itens são configurados para levar a coluna de perfuração até essa profundidade. A faixa de diâmetro também costuma ser ampla, mas diâmetros maiores aparecem principalmente nos trechos superiores do furo, enquanto em profundidade tendem a diminuir.
O DTH30C tem posicionamento de nível 30 m, e o diâmetro de 76–280 mm permanece aproximadamente utilizável em toda a profundidade do furo. A diferença de orientação está em que sua capacidade não é medida por "até que profundidade pode chegar", mas por "que tamanho de furo raso pode executar em rocha de que dureza". Para operações como furos para tirantes de talude, furos para cabos de ancoragem e pré-perfuração de fundações, cuja profundidade geralmente fica dentro de vinte ou trinta metros, mas que exigem atravessar rocha dura, a profundidade de 30 m é suficiente; para poços de água de 200 m, 300 m ou mais, esse número de profundidade já está fora de seu escopo.
O torque de rotação restringe a perfuração efetiva no trecho de rocha dura
Na perfuração de rocha dura, o torque de rotação precisa vencer a resistência de corte da broca na rocha e a carga adicional do martelo de fundo. O torque máximo de rotação do DTH30C indicado nos dados é de 3500 N·m, correspondendo à demanda de perfuração em rochas de dureza média a alta na faixa de diâmetro de 76–280 mm. Em obras com furos dispersos e grande variação de dureza da rocha, torque insuficiente se manifesta como aumento contínuo da resistência à rotação, oscilação da broca e estagnação do avanço no fundo do furo.
A lógica de configuração de torque de uma perfuratriz de poços de água é diferente. Na faixa de profundidade de 200–500 m, a rotação precisa vencer simultaneamente o atrito do peso da coluna, a resistência da parede do furo e a resistência de corte da rocha; o valor de torque é mais frequentemente deduzido a partir da profundidade e do diâmetro do poço, e não com base na dureza de uma única camada de rocha. Quando os valores de torque dos dois parecem próximos, eles não estão controlando a mesma coisa.
O método de descarga determina condições auxiliares diferentes
O DTH30C adota perfuração com martelo de fundo, na qual o ar comprimido aciona simultaneamente o martelo e remove os detritos de rocha. O consumo de ar de referência nos dados é de cerca de 8 m³/min (o material original indica 8 m²/min; neste artigo, interpreta-se como m³/min, unidade usual para vazão de ar comprimido, e o valor final deve ser confirmado em documentação técnica oficial). A principal condição auxiliar da perfuração com martelo de fundo é o compressor de ar e o martelo de fundo, não o sistema de lama.
Perfuratrizes convencionais de poços de água usam com mais frequência circulação direta ou reversa de lama em camadas de cobertura e aquíferos. A estabilidade da parede do poço, o retorno de detritos e a pressão interna dependem do sistema de lama, com bomba de lama, tanque de lama e equipamentos de controle de sólidos como auxiliares. Os dois tipos de equipamento precisam transportar materiais diferentes e também têm organização de canteiro diferente. Uma perfuratriz de poços de água pode mudar para martelo DTH ao entrar em rocha dura, mas a base de todo o processo continua sendo a circulação de lama; uma perfuratriz de engenharia como o DTH30C é organizada em torno do ar comprimido desde a entrada no canteiro e não possui posição para sistema de lama.
A organização operacional é voltada para eventos diferentes
O ritmo da perfuração de poços de água gira em torno de completar todas as etapas de um poço: abertura, descida de revestimento, troca de camada, conclusão da perfuração, instalação da bomba e teste de bombeamento. O tempo que um equipamento permanece em uma locação é medido em dias.

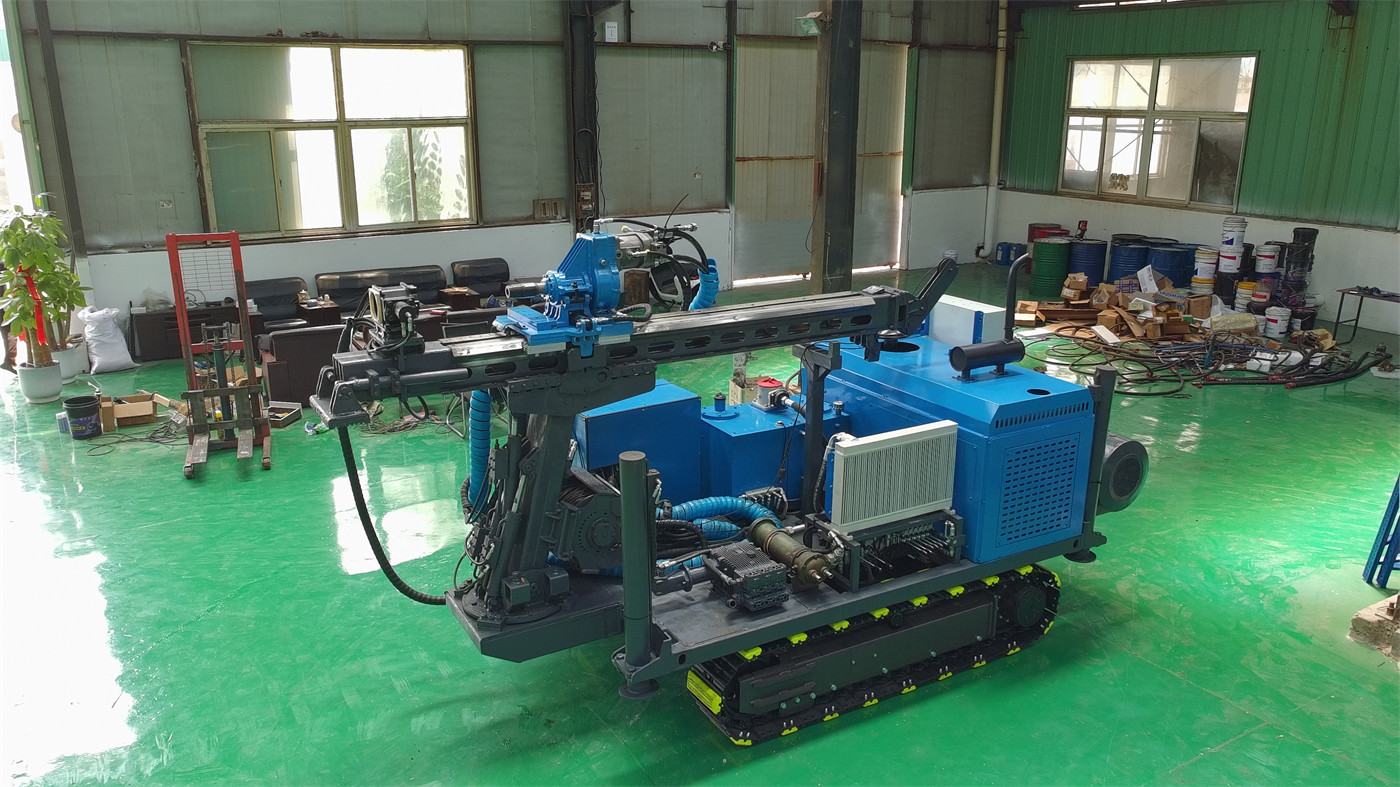

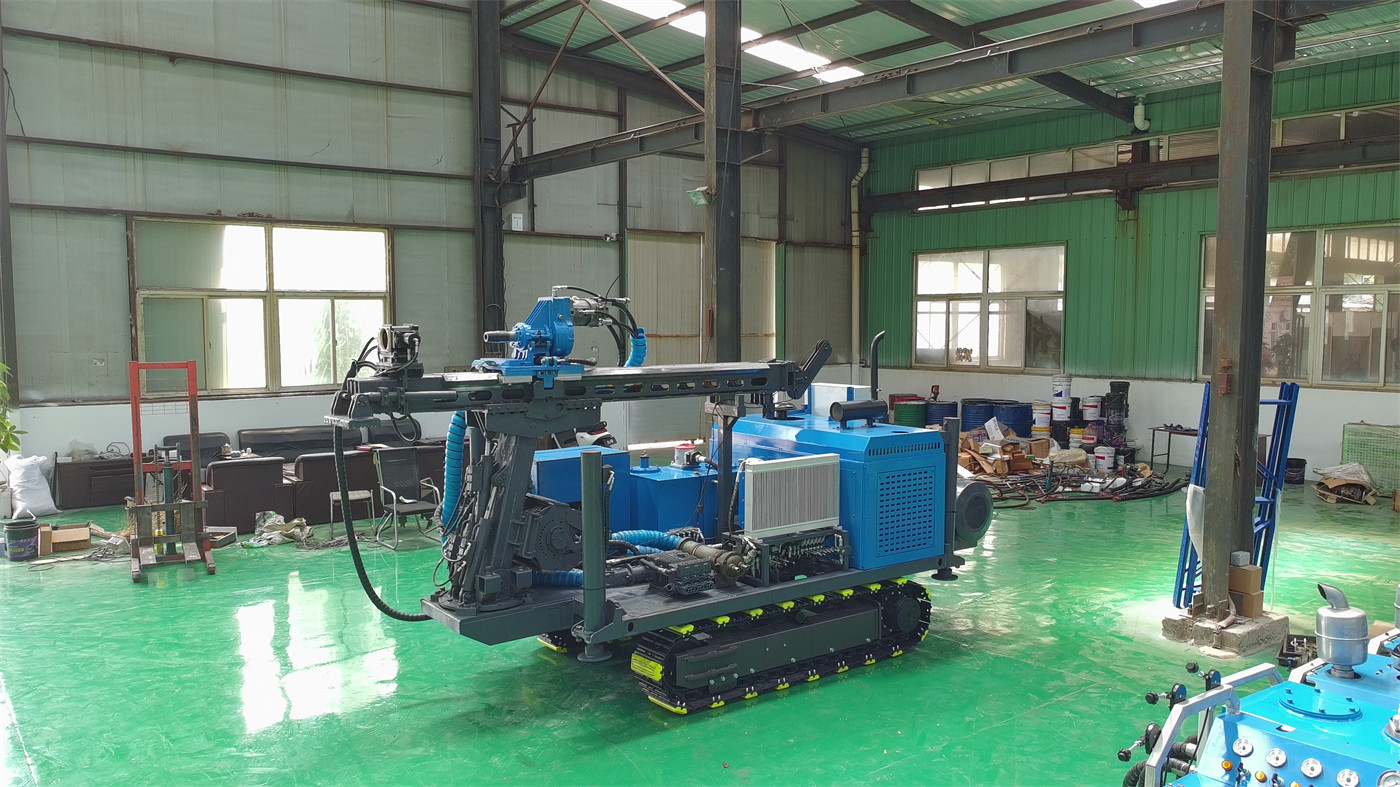

A organização operacional do DTH30C é voltada para cenas com furos densos e em constante mudança. Nos dados, ângulo de giro de 18–180°, função de ajuste de inclinação, curso do chassi de 3,2 m, curso efetivo de 2,2 m, chassi de esteiras, dimensões totais de cerca de 3200 × 1200 × 1850 mm e peso total de cerca de 2500 kg apontam conjuntamente para operação rápida furo a furo, e não para longa permanência em um único poço. O ângulo de giro de 18–180° corresponde à necessidade de múltiplas atitudes em furos para tirantes de talude e cabos de ancoragem; as esteiras de borracha, à proteção de superfícies pavimentadas em obras urbanas e industriais; e o formato compacto, a canteiros estreitos.
Colocando-os em uma tabela
| Item de capacidade | Orientação para furos rasos em rocha dura de engenharia | Orientação para perfuração convencional de poços de água |
|---|---|---|
| Posicionamento de profundidade | Dentro de algumas dezenas de metros, conforme projeto do furo | Baseada na profundidade do aquífero-alvo |
| Faixa de diâmetro | Aproximadamente utilizável em toda a profundidade | Mais ampla no topo, reduzida em profundidade, ajustada ao diâmetro do revestimento |
| Método de descarga | Ar comprimido aciona martelo de fundo e remove detritos | Principalmente circulação direta e reversa de lama; pode mudar para DTH em rocha dura |
| Organização operacional | Furos densos, troca frequente | Longa permanência em um poço, etapas voltadas à conclusão |
| Principais auxiliares | Compressor de ar, martelo de fundo, brocas, ferramentas de revestimento | Bomba de lama, tanque de lama, hastes, tubos de revestimento |
Pontos em que é fácil ultrapassar limites ao misturar os dois tipos de equipamento
- Usar uma perfuratriz de engenharia de nível 30 m como equipamento para poços profundos — nos dados, a profundidade máxima do DTH30C é 30 m, não sendo aplicável a poços de água de 200 m, 300 m ou mais.
- Considerar que o ângulo de giro múltiplo e a mobilidade sobre esteiras de uma perfuratriz DTH permitem substituir uma perfuratriz de poços de água em qualquer locação — seu ponto forte está na atitude de furos de engenharia e no ritmo de troca de furos, não no processo de completação de poços.
- Transpor diretamente o número de profundidade de uma perfuratriz de poços de água para o cenário de furos de engenharia — a profundidade é apenas um limite de capacidade do equipamento de poço de água; diâmetro, direção, controle de atitude e velocidade de troca de furos também são importantes para furos de engenharia.
- Entender a "velocidade de avanço de 53 m/min" da perfuração DTH como velocidade de penetração na rocha — os dados deixam claro que essa é a velocidade de deslocamento rápido do mecanismo de avanço, usada principalmente para retorno do cabeçote de potência, manuseio de hastes e movimentos não perfurantes; a penetração real é afetada conjuntamente pela dureza da rocha, diâmetro do furo, especificação do martelo de fundo, capacidade do compressor e desgaste da broca.
Se o objetivo da operação tender para furos rasos a médios de engenharia, itens a confirmar antecipadamente
Depois de definida a direção, a seleção ainda precisa verificar alguns itens que os dados da máquina não cobrem completamente:
- Se a dureza da rocha está na faixa de f = 8–24; quando a dureza e a abrasividade forem maiores, as especificações do martelo de fundo e da broca precisam ser recalculadas.
- Se o fornecimento de ar comprimido pode atingir de forma estável os cerca de 8 m³/min de referência dos dados, e se a unidade de consumo de ar deve ser finalmente confirmada em documentação técnica oficial.
- A função de ajuste de inclinação não fornece faixa angular específica; o projeto real deve basear-se na configuração final de produção e em documentos de confirmação técnica.
- Se o espaço de manobra no acesso ao canteiro, a capacidade de suporte do solo, as tubulações subterrâneas e as edificações ao redor são compatíveis com as dimensões totais de 3200 × 1200 × 1850 mm e o peso total de cerca de 2500 kg.
- Se é necessário instalar coletor de poeira ou sistema de supressão por névoa de água, e quais são as exigências locais de normas de construção para poeira e ruído.
Se o objetivo da operação tender para perfuração de poços de água, a profundidade e a rota tecnológica do DTH30C não estão em sua faixa de aplicação; deve-se voltar a avaliar profundidade de perfuração, força de elevação, torque, vazão da bomba e condições de completação de uma perfuratriz de poços de água. Os dois tipos de equipamento podem ter funções distintas, mas usar um como se fosse o outro levará diretamente a limites de capacidade em profundidade, completação ou condições auxiliares.
