Quando um furo de exploração profunda ultrapassa mil metros, o guincho de cabo e o sistema de içamento deixam de ser itens auxiliares de "basta ser suficiente" e passam a ser a base do processo ao longo de todo o furo. Quanto mais profundo o furo, maior a distância de curso único para içar o tubo interno, mais ciclos a corda de aço realiza e mais facilmente a resistência ao içamento se acumula; essas mudanças não se refletem simultaneamente em um único número como "profundidade de perfuração de 1200 m". Este artigo aborda as duas categorias de carga que são elevadas sucessivamente com o aumento da profundidade do furo — o curso do cabo e a margem de içamento — para explicar como deixar espaço de julgamento ao ler a documentação do equipamento, usando os parâmetros públicos do CR1200P como referência.
Quando a profundidade do furo aumenta, a primeira linha a ser alongada é a do cabo
O içamento do tubo interno na testemunhagem com cabo é realizado pela corda de aço do guincho. Quanto maior a profundidade do furo, maior a distância de curso único do tubo interno do fundo do furo até a boca, e mais vezes a mesma corda de aço sofre flexão, trechos de atrito e variações de tensão em um mesmo ciclo. A documentação do CR1200P indica capacidade de cabo do guincho de 1400 m (corda de aço de 6 mm), força de içamento com tambor vazio de 14,5 kN e com tambor cheio de 5,6 kN, velocidade de içamento de 116 m/min. Esses valores correspondem ao nível de equipamento com profundidade de referência NQ de 1200 m e profundidade de referência BQ de 1500 m.
Há uma distância entre a capacidade de cabo de 1400 m e o NQ de 1200 m; essa distância não significa que "o parâmetro foi escrito com folga", mas sim o espaço de comprimento de cabo que precisa ser reservado em operações de furos profundos: conexões nas extremidades do cabo, variações no número de camadas de enrolamento no tambor e ajustes na combinação de ferramentas dentro do furo consomem o comprimento efetivamente disponível. Se o projeto dimensionar o equipamento com a capacidade de cabo justa à profundidade nominal do furo, assim que a profundidade aumentar ligeiramente ou a extremidade do cabo precisar ser reprocessada, pode ocorrer margem insuficiente.A capacidade de cabo deve ser entendida como um comprimento superior à profundidade planejada do furo, e não exatamente igual a ela.
A margem da força de içamento corresponde ao atrito dentro do furo, não à velocidade de perfuração
A força de avanço do CR1200P é de 67 kN e a força de içamento é de 130 kN. Para furos de classe 1200 m, o peso próprio da coluna de perfuração, o atrito na parede do furo e a resistência adicional causada pela inclinação do furo se somam durante o içamento. A própria documentação também afirma: controlar a inclinação do furo, manter a estabilidade da parede e reduzir o atrito da haste de perfuração é mais importante do que simplesmente aumentar a força de içamento. Isso aponta para um limite de julgamento — 130 kN é um valor calibrado, que indica quanta capacidade de elevação o equipamento possui nesse nível, mas não permite concluir que "qualquer furo de 1200 m pode ser içado sem problemas".
Quanto mais profundo o furo, mais difícil é estimar a proporção da força de içamento consumida pelo atrito. Portanto, ao ler o item força de içamento, a abordagem mais segura é analisá-lo em conjunto com a especificação da haste de perfuração, o ângulo de perfuração e as condições de estabilidade da parede do furo, em vez de comparar apenas a magnitude dos números. Se a resistência ao içamento aumentar continuamente, a direção de tratamento sugerida pela documentação é realizar circulação, inspecionar o içamento ou tratar a parede do furo, e não forçar o içamento aumentando a força de elevação.
| Item de parâmetro | Valor na documentação | Etapa operacional correspondente |
|---|---|---|
| Capacidade de cabo do guincho | 1400 m (corda de aço de 6 mm) | Comprimento de curso único e margem da extremidade do cabo no içamento do tubo interno |
| Força de içamento com tambor vazio/cheio | 14,5 kN / 5,6 kN | Capacidade de içamento do cabo quando varia o número de camadas de enrolamento no tambor |
| Força de içamento | 130 kN | Capacidade de elevação da coluna de perfuração durante o içamento |
| Força de avanço | 67 kN | Capacidade de avanço da ferramenta de perfuração durante a perfuração |
O número de profundidade de perfuração deve ser lido junto com a especificação da ferramenta de perfuração
A profundidade de perfuração do CR1200P é apresentada em três faixas: referência BQ de 1500 m, referência NQ de 1200 m e referência HQ de 700 m. No mesmo equipamento, quanto maior a especificação da ferramenta de perfuração, menor a profundidade de referência alcançável. Isso mostra que "classe 1200 metros" não é uma capacidade fixa, mas um intervalo vinculado ao diâmetro do furo e ao sistema de ferramentas de perfuração. A capacidade de cabo e a força de içamento também estão sujeitas a esse sistema: o processo de testemunhagem com cabo do trecho NQ é diferente do trecho HQ, e o peso do tubo interno, o número de hastes de perfuração e a resistência ao içamento variam.
Portanto, ao avaliar a margem, deve-se primeiro determinar a especificação da ferramenta de perfuração principalmente utilizada no projeto, depois verificar a profundidade de referência da faixa correspondente e, por fim, comparar se a capacidade de cabo e a força de içamento deixaram espaço. Tomar diretamente os 1500 m da faixa BQ como profundidade de perfuração universal do equipamento superestimará simultaneamente a faixa de adaptação da capacidade de cabo e da força de içamento.
Exigências que a operação contínua em furos profundos impõe às condições de suporte
O sistema de cabo e içamento não funciona isoladamente. A bomba principal do CR1200P tem vazão de 250 L/min e pressão de 25 MPa; a bomba de lama tem vazão de 150 L/min e pressão de 7 MPa. Em furos profundos, a distância de transporte dos detritos de rocha é longa, e a lama desempenha simultaneamente funções de resfriamento, lubrificação e proteção da parede; o sistema hidráulico, por sua vez, deve manter os movimentos contínuos do cabeçote de potência, do guincho e do dispositivo de fixação. A documentação menciona que uma vazão hidráulica maior favorece a operação contínua em furos profundos, mas também exige que o local dê mais atenção à filtragem do óleo hidráulico, ao controle de temperatura e à manutenção das tubulações de alta pressão. Essas condições de suporte afetam indiretamente a estabilidade do sistema de içamento e cabo: flutuações hidráulicas e anomalias no retorno de lama se refletem na resistência ao içamento e no lançamento do tubo interno.
- Deve-se estabelecer registro de inspeção e substituição da corda de aço, com verificação periódica de fios rompidos, desgaste, marcas de pressão e conexões das extremidades.
- A filtragem do óleo hidráulico, o controle de temperatura e a manutenção das tubulações de alta pressão devem ser incluídos no plano diário.
- As propriedades da lama devem ser ajustadas conforme as variações no retorno de água e na pressão da bomba; em zonas de perda profunda ou de fratura, deve-se combinar revestimento, tamponamento de perdas ou proteção da parede por seções.
- Em projetos remotos, devem ser preparados vedantes de uso comum, filtros, conectores de troca rápida, peças de desgaste da corda de aço, ferramentas de perfuração e materiais de lama.
Quais condições a documentação não fornece e precisam ser confirmadas separadamente

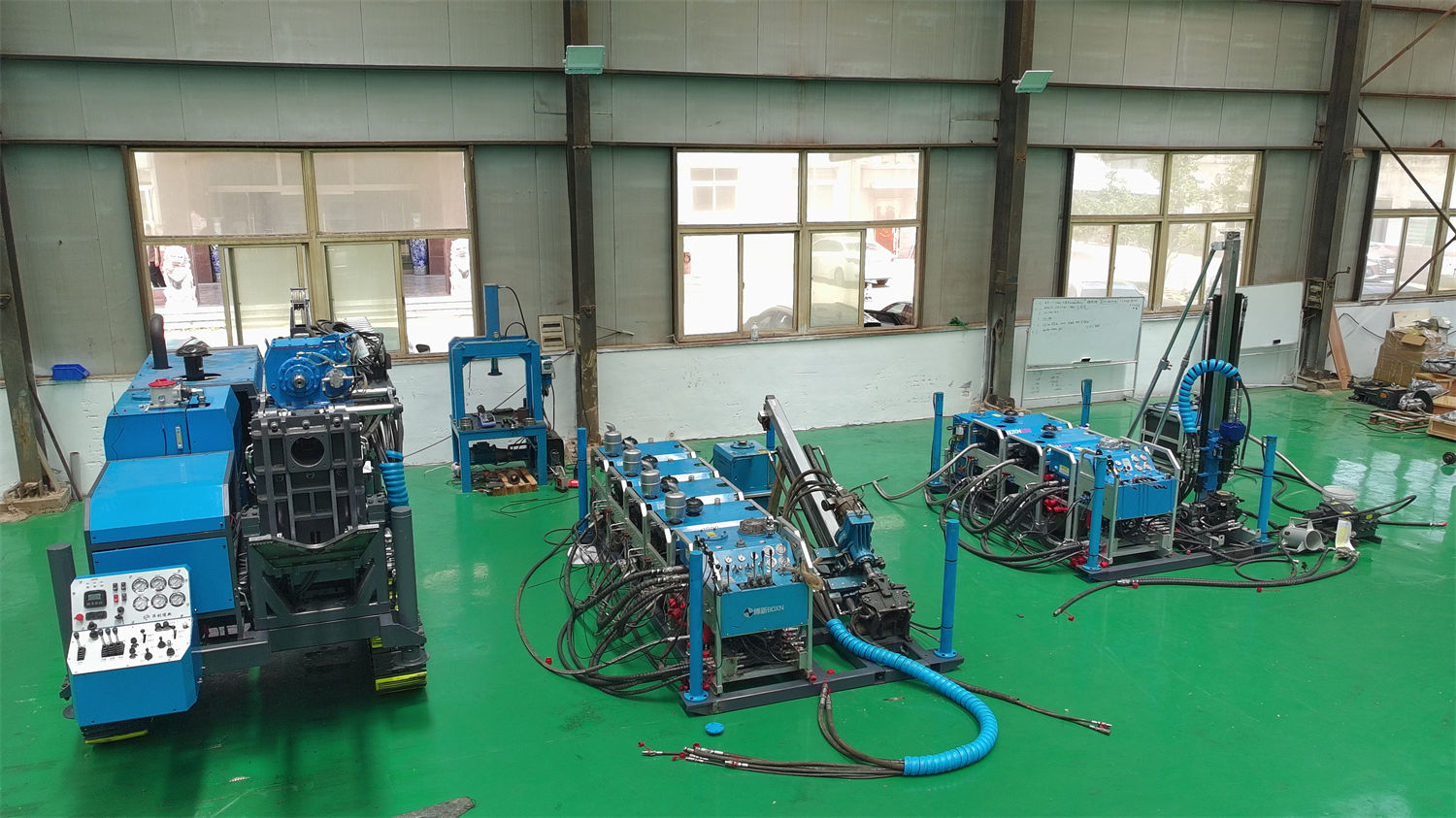

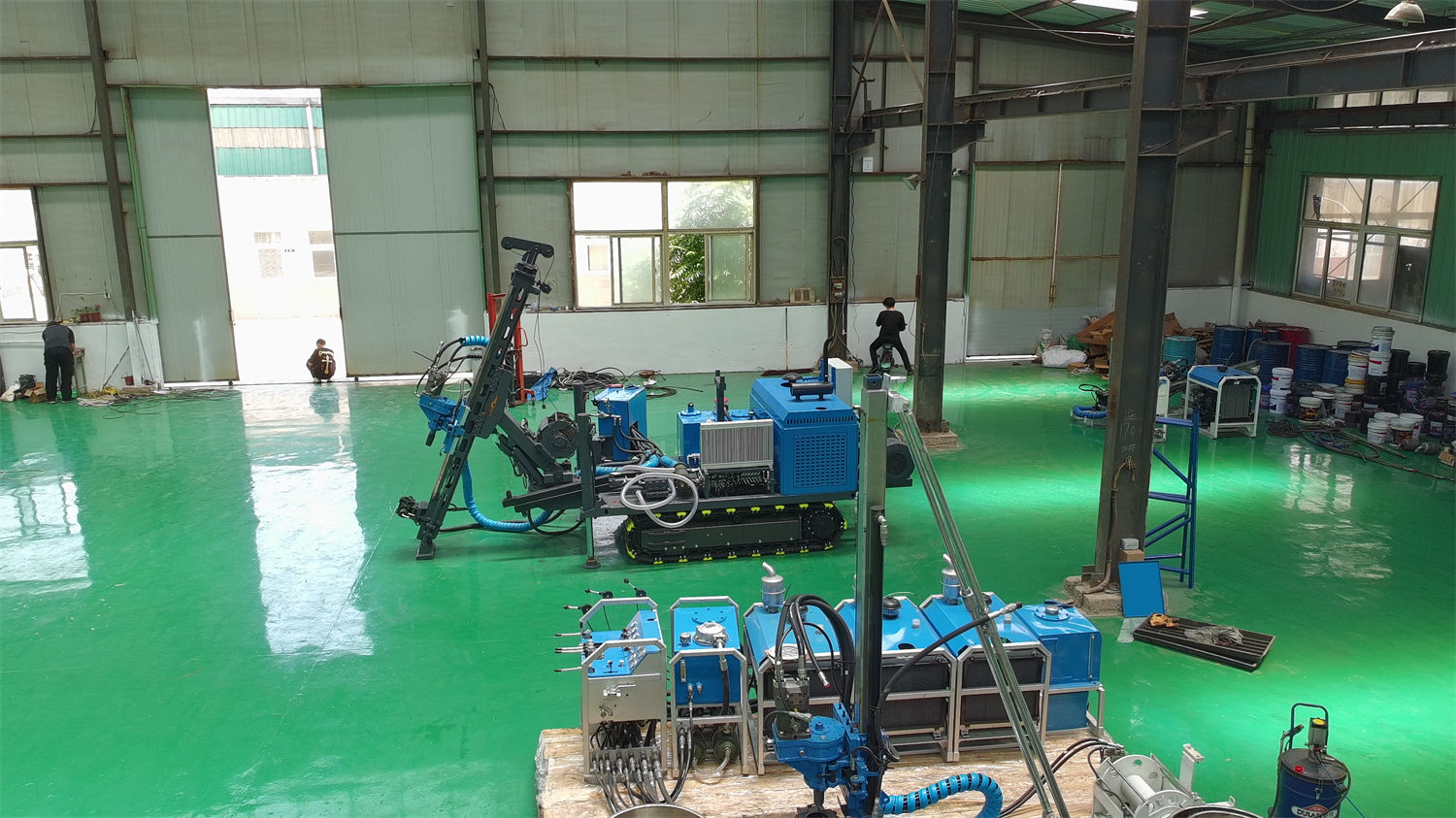

Os parâmetros públicos não indicam a proporção real de consumo da força de içamento sob diferentes profundidades de furo e diferentes combinações de ferramentas de perfuração, nem fornecem o ciclo de substituição da corda de aço sob condições geológicas específicas. Esses pontos precisam ser confirmados com o fabricante ou com técnicos de campo, considerando a profundidade do furo do projeto, o ângulo de perfuração, a integridade da formação rochosa e o modo de operação. Além disso, o CR1200P adota projeto modular separado, com peso total de 1880 kg, e pesos de referência separados para a unidade de potência, unidade de operação, unidade de óleo hidráulico e unidade de lama; antes da entrada no local, ainda é necessário verificar as condições de acesso viário, pontos de içamento, fornecimento de água e fornecimento de energia. A documentação adverte claramente que a eficiência final de perfuração, a profundidade de perfuração e o efeito de recuperação de testemunho devem ser baseados nas condições reais do local.
Para projetos de exploração profunda, julgar a margem da capacidade de cabo e da força de içamento é, em essência, responder à pergunta "este equipamento ainda tem espaço de ajuste no trecho mais profundo do furo?". A capacidade de cabo de 1400 m e a força de içamento de 130 kN do CR1200P fornecem o ponto de partida para esse julgamento, não o ponto final; após o ponto de partida, ainda é necessário verificar item por item conforme a especificação da ferramenta de perfuração, o atrito dentro do furo e as condições de suporte no local.
