O que significa "portátil" em sondas de núcleo modulares e integradas

"Quero uma portátil" é uma frase muito frequente em cotações de sondas de núcleo. Mas "portátil" não significa a mesma coisa nas estruturas modular e integrada: na modular, geralmente significa que a máquina é dividida em vários módulos, e o peso e as dimensões de cada módulo ficam em uma faixa que veículos de transporte comuns ou transporte manual conseguem lidar; na integrada, significa principalmente que as etapas de remontagem dos sistemas no local são eliminadas durante a transferência e a instalação. Se na cotação constar apenas "quero uma portátil", o fabricante dificilmente saberá se o seu problema é uma estrada de acesso à montanha muito estreita ou trocas de furo muito frequentes, com relutância em desmontar e montar repetidamente.

Este artigo não compara qual tipo é melhor, mas divide "portátil" em dois indicadores verificáveis: primeiro, o peso unitário de transporte; segundo, o trabalho de campo necessário para retomar a operação após chegar ao furo. Em seguida, relaciona esses indicadores aos dados dos módulos modulares da CR1000P deste site e às características estruturais de modelos integrados como a CR1000I, explicando em que condições cada um se aplica, quais condições não estão nos dados e precisam ser confirmadas separadamente.

Primeiro, distinga: portátil refere-se ao transporte ou à instalação?

Do fim da estrada até a boca do furo, uma sonda de núcleo geralmente passa por transporte, descarga, posicionamento, montagem e ajuste. A diferença entre modular e integrada está principalmente em como a carga de trabalho é distribuída antes e depois da etapa de "montagem".

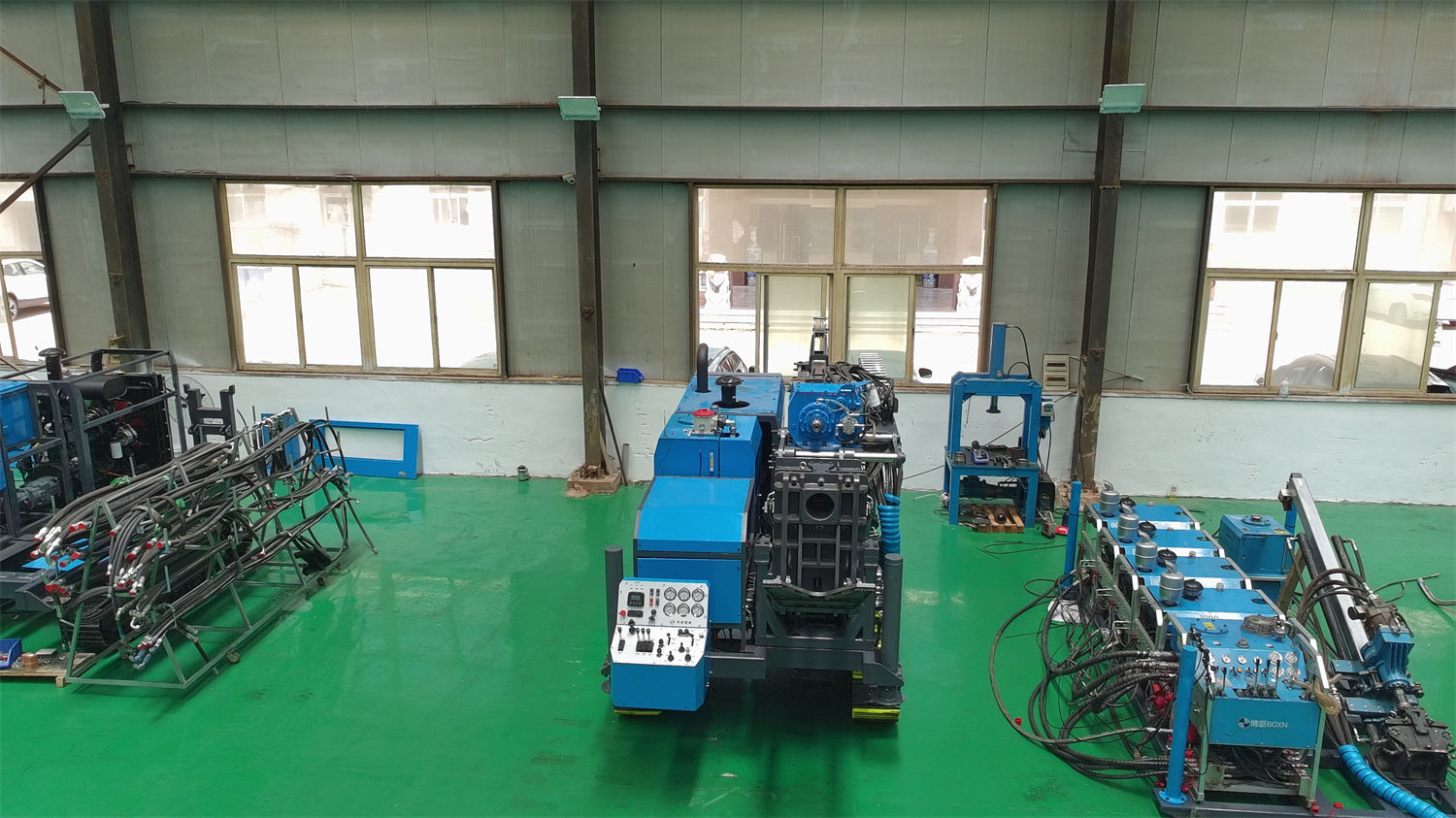

• Modular: os sistemas de potência, operação, óleo hidráulico e lama são divididos em módulos independentes, transportados peça por peça por trechos restritos e combinados no local. O peso unitário diminui, mas o trabalho de combinação fica no local.
• Integrada: os sistemas já vêm integrados na máquina completa ou no mesmo chassi de fábrica; após a entrada, a máquina é posicionada como um todo, reduzindo etapas como conexão de tubulações hidráulicas e acoplamento de potência no local, mas o peso da máquina é concentrado, exigindo mais da largura da estrada, da capacidade de suporte e do içamento.

Portanto, para julgar se um equipamento é "portátil", não basta ver se ele é chamado de portátil; é preciso ver qual condição de acesso está faltando. Em furos com estradas de montanha estreitas, raios de curva pequenos e limites de peso em pontes, o problema está no peso e nas dimensões unitárias; em projetos com terreno amplo, mas trocas de furo frequentes e longos tempos de desmontagem e montagem a cada vez, o problema está no número de etapas de montagem.

O foco da portabilidade modular: peso dos módulos e modo de transporte

Os dados públicos da CR1000P fornecem pesos de referência para cada módulo, o conjunto de dados mais direto para avaliar o grau de portabilidade modular.

Esses valores mostram que o peso total da máquina é de cerca de 1,64 t, mas no transporte os módulos podem passar peça por peça pelo trecho, sendo o mais pesado, a unidade de potência, na faixa de 180–260 kg. Para furos sem estrada formada, que exigem transporte manual ou com máquinas pequenas, essa divisão determina se o equipamento consegue entrar. Mas o peso dos módulos é apenas metade da questão "é possível transportar"; a outra metade é a largura real da estrada, a inclinação, as curvas e a capacidade de suporte de pontes e bueiros, que não constam nos dados e devem ser confirmados pelo projeto após inspeção no local.

Há também uma observação nos dados: antes da construção, ainda é necessário planejar mão de obra, máquinas ou içamento de acordo com o peso dos módulos. Essa observação é importante — dividir o equipamento em módulos não significa que ele possa ser carregado montanha acima por pessoas de qualquer maneira; o modo de transporte de cada módulo, o número de participantes e a necessidade de guincho ou teleférico devem ser planejados individualmente conforme o terreno real.

Modular não significa capacidade reduzida: parâmetros de furo da CR1000P

Um ponto facilmente esquecido é que a "portabilidade" da estrutura modular não é incompatível com a capacidade para furos profundos. Nos dados públicos da CR1000P, a profundidade de referência é de 1150 m em BQ, 1000 m em NQ e 550 m em HQ; o torque máximo do cabeçote é de 1100 N·m, a rotação máxima de 1250 rpm, a força de avanço de 67 kN e a força de elevação de 130 kN; a vazão da bomba de lama é de 100 L/min e a pressão de 7 MPa. Esses valores correspondem a tarefas de testemunhagem profunda na casa dos milhares de metros, não à faixa de capacidade de sondas leves para furos rasos.

Juntando as duas informações, o significado preciso da portabilidade modular é: o que se sacrifica é o tempo de montagem no local e a complexidade de gerenciamento dos módulos, não a profundidade do furo e a especificação de testemunhagem. Por outro lado, a premissa para escolher a modular é que o projeto esteja disposto e seja capaz de assumir o trabalho de combinação no local, conexão de tubulações, ajuste e desmontagem posterior; se os furos forem próximos e as trocas frequentes, esse trabalho se repetirá e precisará ser calculado separadamente na organização da obra.

O foco da portabilidade integrada: quais etapas são reduzidas

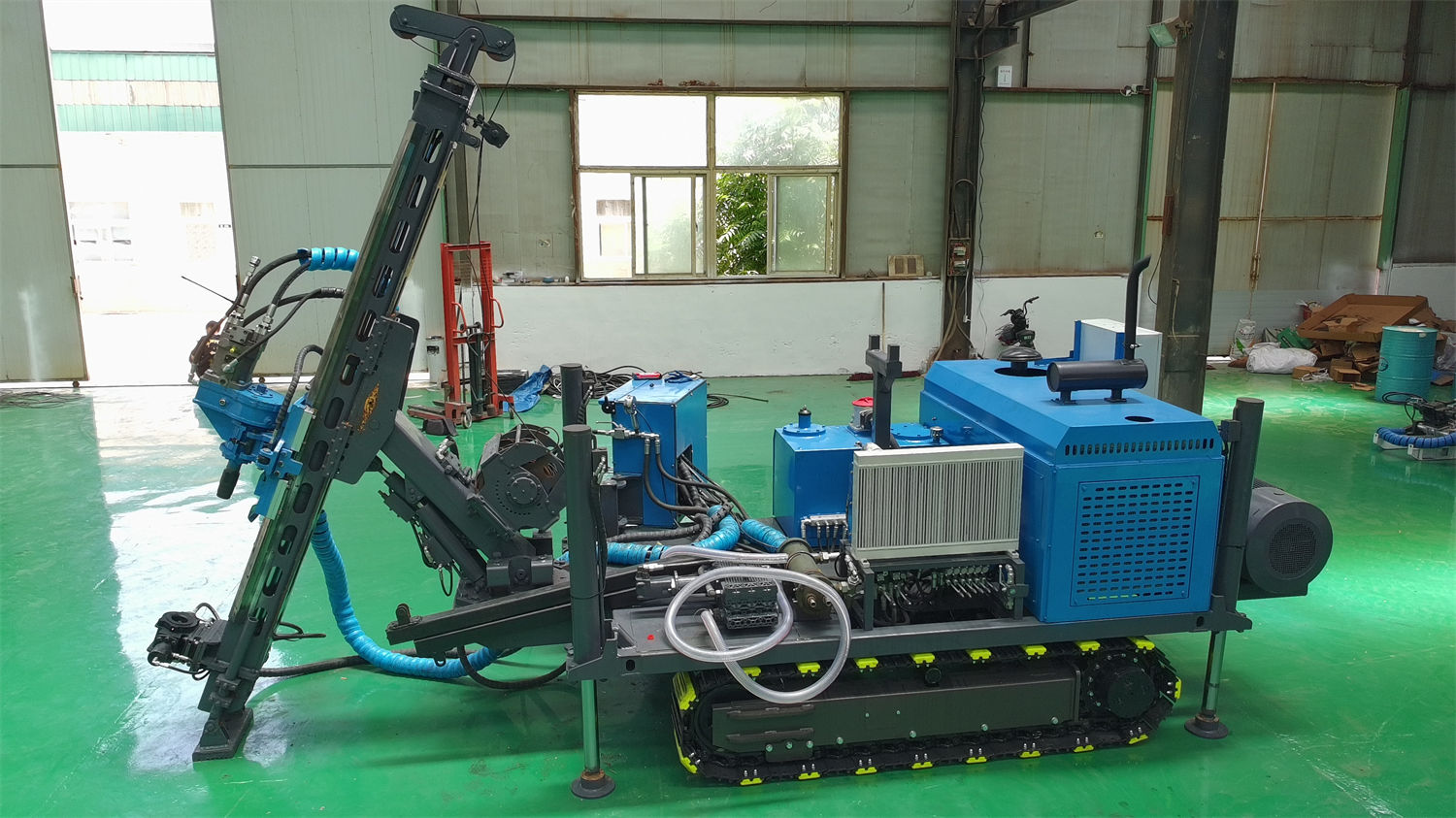

A sonda de núcleo integrada reúne os sistemas de potência, hidráulico e operação; sua "portabilidade" geralmente se manifesta na transferência e no posicionamento: o equipamento se desloca até o furo como um todo, sem precisar descarregar peça por peça e conectar item por item como na modular. Tomando como exemplo a CR1000I deste site, os dados públicos a posicionam como sonda de núcleo integrada de 1000 metros, com torque máximo de 1200 N·m e ângulo de perfuração de 45°–90°. Esses parâmetros indicam que ela também se destina a tarefas de testemunhagem na casa dos milhares de metros, com forma estrutural diferente da CR1000P.

Mas o custo da integrada está no transporte: o peso da máquina é concentrado, o acesso deve permitir a passagem do conjunto, e as condições de curva, inclinação e capacidade de suporte são mais rigorosas do que no transporte peça por peça; se o furo estiver em montanha sem estrada, a máquina dificilmente chegará diretamente, sendo necessário avaliar separadamente a viabilidade de abrir estrada, usar teleférico ou fazer transporte em trechos. Essas avaliações não podem ser tiradas diretamente da palavra "integrada"; devem ser verificadas com base no peso total, nas dimensões externas do modelo específico e nas condições reais da estrada no local.

Duas linhas de avaliação: condições da estrada e ritmo de troca de furos

Reunindo as diferenças acima, a seleção pode seguir duas linhas.

Primeira linha: o equipamento consegue chegar ao furo?

• Existe acesso, mas é estreito, com muitas curvas e limite de peso: verifique com prioridade o peso e as dimensões dos módulos individuais; o transporte dividido da modular se adapta melhor a essas condições.
• O acesso permite a passagem da máquina completa e o terreno suporta: a integrada reduz a montagem no local e entra em operação mais rapidamente após a chegada.
• Sem estrada alguma: tanto modular quanto integrada exigem primeiro resolver o transporte ou a abertura de estrada; a modular reduz a dificuldade de transporte unitário, mas não elimina o transporte em si.

Segunda linha: como conectar os furos entre si

• Furos dispersos e ciclo longo por furo: o custo de uma montagem no local pode ser diluído por um período de obra mais longo, e o transporte modular faz mais sentido.
• Furos concentrados e trocas frequentes: cada desmontagem, montagem e conexão se repete, e o valor da integrada em reduzir etapas é mais evidente.

Essas duas linhas não são critérios de pontuação mutuamente excludentes, mas uma relação de ordem: primeiro resolver "é possível chegar", depois comparar "como trabalhar após chegar". Se as condições de acesso já impedem a máquina completa, discutir as etapas de montagem economizadas pela integrada não tem base.

Condições complementares e itens a confirmar

Seja modular ou integrada, os dados podem responder aos parâmetros do próprio equipamento e à composição dos módulos, mas não substituem a verificação no local. Os itens a seguir precisam ser confirmados com o fabricante e no local antes da cotação e da entrada.

• Estrada e capacidade de suporte: largura no ponto mais estreito, inclinação, raio de curva, limite de peso de pontes e bueiros, e variações de acesso na estação chuvosa ou de degelo.
• Içamento e transporte: pontos de içamento dos módulos ou da máquina completa, se o equipamento de içamento consegue chegar à boca do furo, necessidade de guincho ou teleférico.
• Área do terreno: a modular exige espaço para posicionar e combinar os módulos; a integrada exige espaço para posicionar a máquina completa e as hastes de perfuração; os requisitos de dimensão da plataforma são diferentes.
• Trabalho de montagem e ajuste: as etapas específicas e o tempo necessário para conectar tubulações hidráulicas, potência e sistema de lama no local da modular devem ser confirmados com o fabricante, não estimados por conta própria.
• Desmontagem e transferência: como os módulos serão desmontados após o término do projeto, como será organizada a ordem de transporte e se será simétrica à entrada.
• Potência e complementos: os dados da CR1000P indicam requisito de potência do motor diesel ≥132 kW, podendo também ser usada configuração com motores elétricos de 30 kW×3; a escolha específica depende da alimentação elétrica no local, do abastecimento de combustível e dos recursos de manutenção, e deve ser avaliada separadamente conforme as condições do projeto.

"Portátil" em sondas de núcleo é uma expressão relativa definida pelas condições de transporte, não uma performance que possa ser comparada isoladamente do local. A modular divide o peso e deixa a montagem no local; a integrada reúne os sistemas e concentra os requisitos de acesso. Primeiro deixe claras as suas condições de estrada e o ritmo de troca de furos; depois verifique o peso dos módulos ou a forma da máquina completa do modelo específico, e a base para a seleção se sustenta.
