Ambos na classe de 600 metros, as diferenças de organização entre o WRTR600 e o WR600RC começam já na entrada do equipamento no canteiro. O WRTR600 concentra o gerador diesel, a bomba de lama 3NB-130, a mesa rotativa, o guincho duplo, a torre de perfuração e as sapatas sobre um chassis rebocável; o WR600RC instala o sistema de potência e rotação sobre um chassis de esteiras, com peso total de aproximadamente 12,5T, adotando o processo de circulação reversa com haste dupla. Este artigo não compara qual é superior, mas sim, com base em quatro conjuntos de condições de organização de obra, explica para que tipo de arranjo de recursos no canteiro cada tipo de equipamento tende.
Primeiro o chassis: rebocável ou sobre esteiras determina o modo de entrada
O WRTR600 tem instalação em chassis rebocável, e as dimensões de transporte variam conforme a versão da torre: torre curta cerca de 15100 × 2480 × 4100 mm, torre longa cerca de 16630 × 2480 × 4100 mm. Isso significa que seu modo de organização inclui necessariamente a etapa de “veículo trator + deslocamento entre projetos”; antes de obras em regiões diferentes, é preciso confirmar largura de estrada, raio de curva, capacidade de pontes, limite de altura e requisitos locais de transporte rebocável.

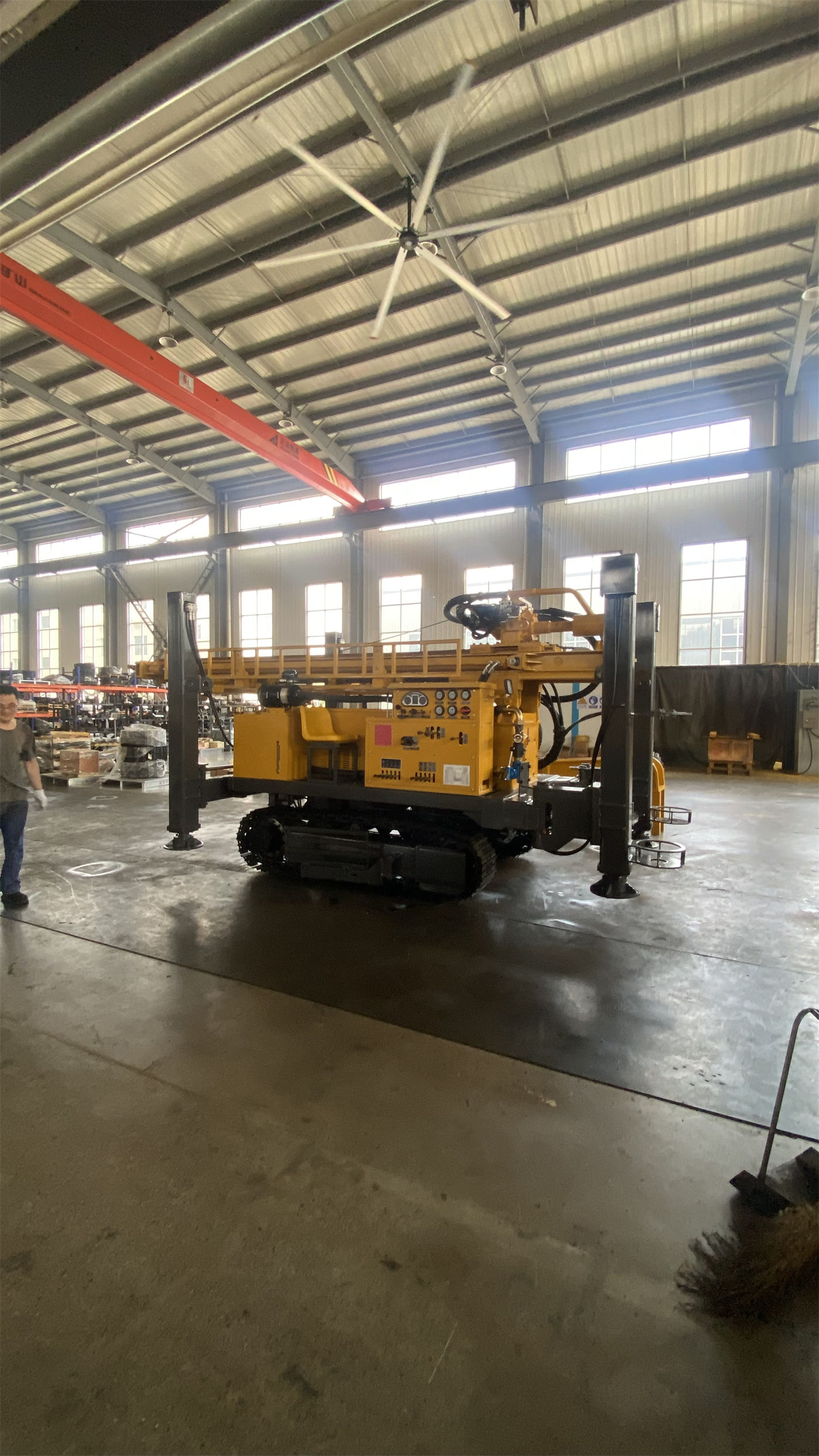

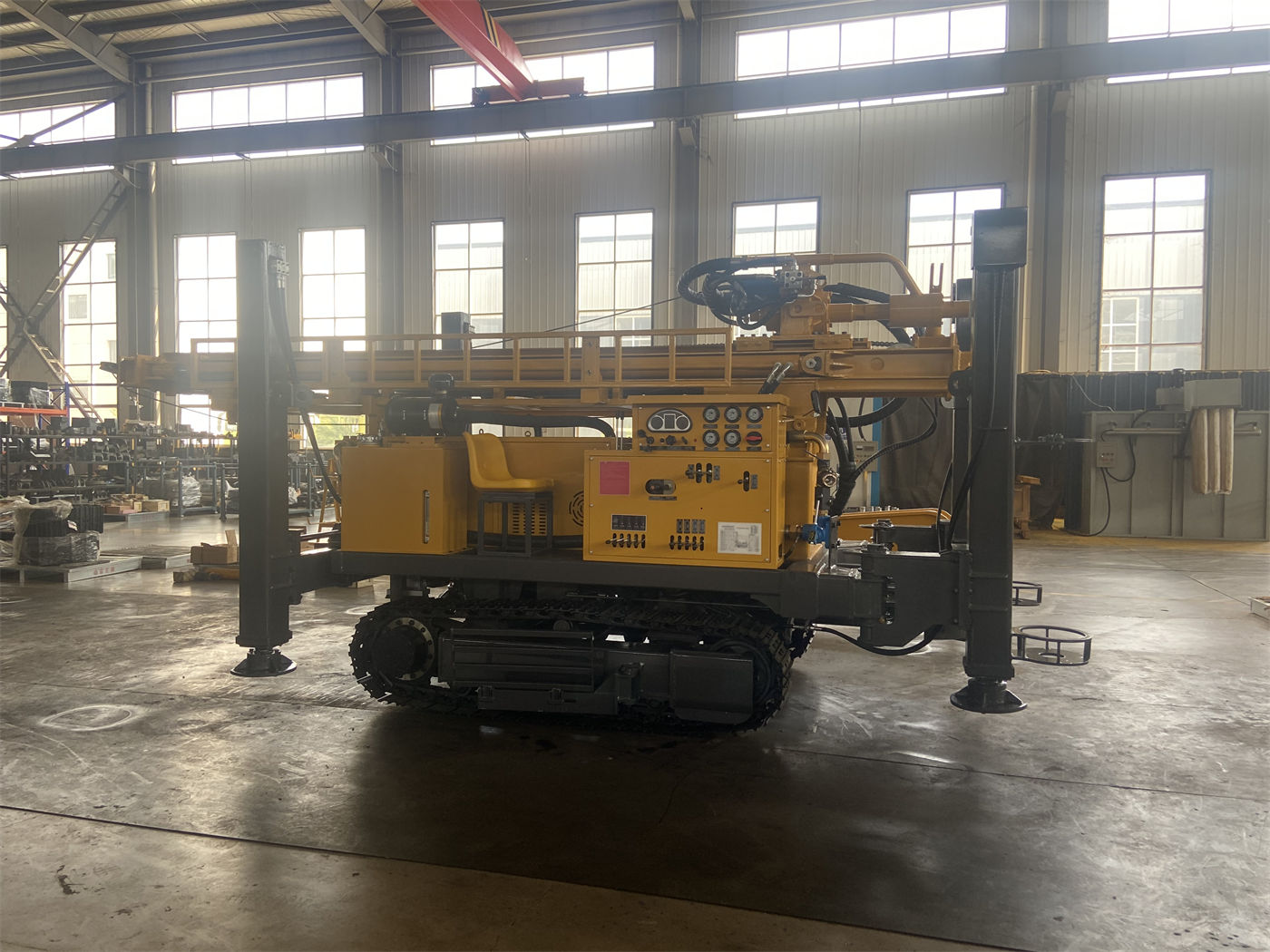

O WR600RC tem dimensões externas de cerca de 7 × 2,1 × 2,9 m, peso total de aproximadamente 12,5T, velocidade de deslocamento de cerca de 3,5 km/h e ângulo máximo de subida de referência de 21°. Seu modo de organização tende mais ao “deslocamento autônomo entre posições de furo + ajuste dentro da plataforma”: o chassis de esteiras é adequado para estradas de cascalho em áreas de mineração, plataformas de exploração em campo e terrenos geralmente irregulares, mas antes do deslocamento ainda é preciso confirmar a capacidade de suporte da estrada e a estabilidade do terreno.
| Condição de organização | WRTR600 | WR600RC |
|---|---|---|
| Forma de instalação | Chassis rebocável | Chassis sobre esteiras |
| Modo de deslocamento | Transporte entre projetos por veículo trator | Deslocamento autônomo sobre esteiras, velocidade cerca de 3,5 km/h |
| Dimensões de transporte | Torre curta cerca de 15100 × 2480 × 4100 mm; torre longa cerca de 16630 × 2480 × 4100 mm | Cerca de 7 × 2,1 × 2,9 m, peso total cerca de 12,5T |
| Modo de nivelamento | Sapatas | Curso das sapatas de 1,7 m |
Diferenças de organização do meio de circulação e equipamentos auxiliares
O WRTR600 tem como núcleo a perfuração rotativa de mesa e a circulação de lama, equipado com bomba de lama 3NB-130, vazão especificada de 8,4–16,6 L/s, pressão de trabalho nominal de 5–10 MPa, acionada por motor de 90 kW; integra também grupo gerador diesel SCGC-200kW, tensão nominal 380 V, corrente nominal 360 A, frequência 50 Hz, podendo alimentar a bomba de lama, a bomba de óleo hidráulico e equipamentos elétricos auxiliares, sendo adequado para regiões remotas e projetos sem rede elétrica estável. O significado organizacional dessa configuração é: materiais de lama, abastecimento de água, tanque de lama e tubulações de circulação devem ser planejados junto com as posições de furo, e o gerador resolve localmente a questão elétrica.
O núcleo do WR600RC é o retorno de amostra pelo tubo interno em circulação reversa: o ar comprimido desce pelo canal externo da haste dupla, aciona o martelo RC e a broca no fundo do furo e traz os detritos do canal interno de volta à superfície. Os dados indicam pressão de trabalho recomendada de 1,6–6 MPa e consumo de ar de 16–75 m³/min. O significado organizacional é: compressor de ar de grande porte, mangueiras de retorno de amostra, dispositivo de amostragem e área de amostras devem entrar no planejamento da plataforma, e o canteiro precisa prever antecipadamente combustível, posicionamento dos equipamentos e espaço de manutenção, evitando interferência entre equipamentos.
Organização das posições de furo: obra contínua em múltiplas posições e pontos de controle em furos profundos
A estrutura rebocável do WRTR600 é mais adequada para obras contínuas em vários canteiros. Empreiteiras de poços para vilarejos, irrigação agrícola, geotermia e perfuração de engenharia, ao alternar entre vários projetos, podem transportar todo o conjunto de perfuração em um único reboque, reduzindo a complexidade do transporte separado da torre, do sistema de potência e do sistema de lama. A mesa rotativa oferece três faixas de rotação de 38 / 57 / 85 r/min, correspondendo a torques teóricos de cerca de 13,8 / 9,2 / 6,2 kN·m: a marcha lenta tem torque maior, adequada para diâmetros maiores, conjuntos de perfuração pesados e formações de maior resistência; rotações mais altas são adequadas para fases de perfuração com menor resistência. O guincho principal tem tração de cabo único de 40 kN, o guincho auxiliar de 30 kN, e o cabeçote de injeção suporta carga máxima de 30 T e diâmetro interno de 63,5 mm.
O foco organizacional do WR600RC tende mais a concluir o controle de furos profundos e inclinados em uma única plataforma. Profundidade máxima de perfuração de 600 m, diâmetro de furo de 105–450 mm, força de elevação de 29 T, torque de rotação de 12000 / 6000 N·m, correspondendo a velocidade máxima de rotação de 75 / 150 r/min; suporta ângulos de trabalho de 45° e 90°. O ângulo de 45° é adequado para travessia inclinada de corpos mineralizados, veios e zonas de falha, e 90° para exploração vertical convencional e construção de poços. A organização no canteiro desse tipo de projeto não é trocar de local com frequência, mas sim equipar uma plataforma fixa com compressor de ar, amostragem e gestão de amostras.
Condições do processo na etapa de conclusão do poço
O WRTR600 tem diâmetro máximo de furo de 500 mm e diâmetro de passagem da mesa rotativa de 500 mm, podendo oferecer espaço de trabalho para hastes de maior dimensão, revestimentos e parte das ferramentas de perfuração de engenharia, sendo adequado para abertura de furos de maior diâmetro e operações de revestimento em poços e obras de fundação. Em camadas de solo, argila e cobertura mole, a viscosidade da lama deve ser ajustada conforme a permeabilidade da formação, o diâmetro do furo e o retorno de lama; camadas de areia, cascalho e cobertura solta são propensas a desmoronamento e perda de lama, podendo-se combinar revestimento temporário ou descida de revestimento por etapas, estabelecendo primeiro um trecho de furo estável antes de prosseguir para maior profundidade. Se o projeto exigir testemunho contínuo de alta qualidade, deve-se usar uma perfuratriz específica para testemunhagem.
Além da exploração mineral, o WR600RC também pode ser usado na construção de poços profundos; irrigação agrícola, abastecimento em áreas de mineração, água industrial e investigação de águas subterrâneas podem escolher DTH comum ou perfuração com lama conforme a formação. Os dados mostram que o equipamento suporta perfuração RC e perfuração convencional com martelo DTH; camadas soltas como solo, areia e cascalho não são necessariamente adequadas para perfuração RC direta com alta pressão de ar, podendo-se usar rotação com lama, primeiro estabilizando e concluindo o trecho superior do furo e, após entrar em rocha estável, alternar para o processo RC ou DTH. Em projetos de poços, o foco está na parede do furo, diâmetro do poço, aquífero e estrutura de conclusão, diferente do foco de projetos de amostragem RC mineral.
Condições a confirmar antes da compra
- Rota de deslocamento: para o WRTR600, verificar largura de estrada, raio de curva, limite de altura e capacidade de pontes conforme as dimensões de transporte com torre curta ou longa; para o WR600RC, verificar a capacidade de suporte e a inclinação das estradas para o deslocamento do conjunto de 12,5T.
- Planejamento do canteiro: para o WRTR600, planejar materiais de lama, abastecimento de água, tanque de lama e tubulações de circulação; para o WR600RC, planejar compressor de ar, mangueiras de retorno de amostra, dispositivo de amostragem, área de amostras e distâncias de segurança entre equipamentos.
- Compatibilidade do processo: para o WRTR600, verificar a correspondência entre a vazão da bomba de lama de 8,4–16,6 L/s e o diâmetro de furo e a formação alvo; para o WR600RC, verificar se o compressor de ar consegue fornecer de forma estável as condições de 1,6–6 MPa e 16–75 m³/min.
- Ferramentas de perfuração e estrutura de conclusão: a profundidade e o diâmetro de furo de ambos são descrições de capacidade do equipamento; a profundidade e o diâmetro reais são afetados pela formação, ferramentas, circulação de lama, projeto de revestimento e resistência no furo, devendo ser verificados item a item conforme o projeto de conclusão do poço.
- Raio de recursos: o gerador de 200 kW do WRTR600 pode cobrir canteiros sem rede elétrica estável, mas a rota de abastecimento de combustível deve ser planejada com antecedência; o WR600RC, além do motor Cummins de 132 kW, também precisa de espaço para combustível e manutenção do compressor de ar e do sistema de amostragem.
Itens não cobertos pelos dados e que precisam ser confirmados com o fabricante
Este artigo foi elaborado com base nos dados públicos de produtos deste site. A eficiência real de perfuração e o efeito de conclusão dos dois equipamentos em combinações específicas de formações, bem como detalhes operacionais como ajuste de desempenho da lama, tratamento de zonas fraturadas e controle de qualidade de amostras, não têm valores de referência direta nos dados, devendo ser confirmados por dados de condições do projeto, contrato ou confirmação por escrito do fabricante. Antes da entrada do equipamento, também se deve inspecionar a torre de perfuração, o guincho, o cabo de aço, o cabeçote de injeção, a mesa rotativa, a bomba de lama, o gerador e o sistema elétrico; ao erguer a torre, confirmar que não há linhas aéreas nem obstáculos acima; durante a circulação de lama, atentar para tubulações de alta pressão, pressão da bomba e vazamentos; e os funcionários não devem permanecer sob ferramentas suspensas ou próximos a ferramentas em rotação.
