Quais valores nos dados do WR750S devem ser lidos em conjunto

"Profundidade máxima de perfuração de 750 m" costuma ser o primeiro número observado na seleção, mas nos dados do WR750S o que limita o alcance real de operação nunca é apenas esse número. Isolar 750 m para comparação facilmente ignora duas outras séries de números por trás dele: haste de 6 m e revestimento de 6 m, além da faixa de diâmetro de furo de 105–450 mm; mais adiante, força de elevação de 40 T, força de avanço de 6 T, potência de 176 kW, pressão de trabalho de 1,6–6 MPa e consumo de ar de 16–75 m³/min. Este artigo não lista os parâmetros um a um, mas apresenta três grupos de relações numéricas que devem ser lidas em conjunto, e os desvios que surgem ao ler apenas números isolados.

Por que 750 m, haste de 6 m e 105–450 mm formam um grupo

Os três itens fornecidos — profundidade de perfuração, comprimento da haste e diâmetro do furo — restringem três direções diferentes: a profundidade é o limite superior da profundidade do furo, o comprimento da haste afeta o número de conexões, e o diâmetro do furo afeta a velocidade de retorno no espaço anular e a vazão de ar necessária. Quando colocados lado a lado, a capacidade real de profundidade não se sustenta apenas com 750 m.

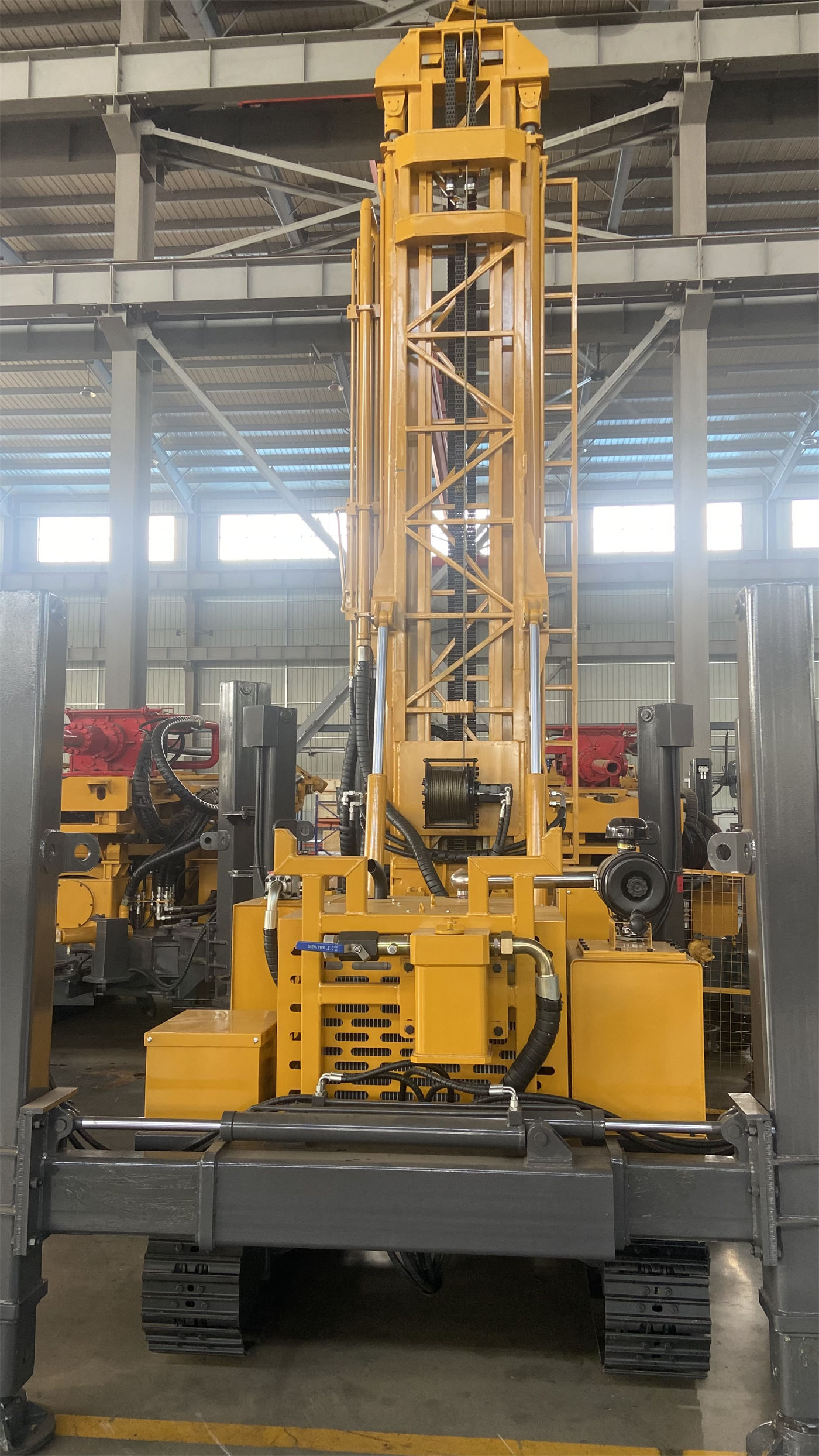

Em furos profundos da ordem de 750 m, o número de conexões de haste é muito elevado. Os dados indicam suporte para operação direta com haste de 6 m e revestimento de 6 m, e a letra S no modelo representa torre telescópica, que melhora o perfil de transporte da máquina na condição de transporte. Esse comprimento de 6 m só se sustenta quando lido junto com a torre telescópica — se não fosse uma estrutura de torre de curso longo ou telescópica, a conexão e desconexão da haste de 6 m ficaria limitada pela altura da torre. Portanto, "750 m + 6 m + torre telescópica" forma uma condição completa; faltando um item, a operacionalidade real dos 750 m precisa ser reavaliada.

A amplitude de diâmetro de furo de 105–450 mm também não deve ser lida isoladamente. Grandes diâmetros em furos profundos significam maior área anular, maior demanda de vazão de ar e também maior exigência de reserva de torque. Escrever 105 mm e 450 mm como faixa de capacidade da mesma máquina significa, na prática, que ela cobre uma ampla gama de condições de trabalho, mas não que atinja 750 m em ambos os diâmetros.

Força de elevação de 40 T deve ser vista junto com força de avanço de 6 T e peso da coluna

Nos dados, força de elevação e força de avanço aparecem separadas: força de elevação de 40 T, força de avanço de 6 T. Os dois números têm direções diferentes — a força de elevação é responsável por manobras de descida e subida e pela elevação da coluna, enquanto a força de avanço aplica pressão descendente à broca. Juntas com o peso da coluna e o atrito da parede do furo, determinam se é possível realizar manobras normais em furos de 750 m.

Com o aumento da profundidade, o peso da coluna completa cresce e o atrito também aumenta significativamente. Na seção sobre força de elevação, os dados trazem uma observação: se ocorrer resistência anormal na retirada da haste, deve-se primeiro tratar por limpeza do furo, retirada lenta e avaliação das condições internas do furo, evitando usar a força máxima de elevação como única solução. Essa frase é, por si só, uma orientação de leitura de parâmetros — 40 T é o limite de capacidade do equipamento, não um meio de lidar com travamentos.

Junto com a força de elevação aparece o guincho auxiliar de 2,5 T, usado para movimentação do martelo de fundo, hastes, ferramentas de revestimento e acessórios no local. Esse número, junto com a elevação principal de 40 T e o peso total de 14 T, forma o quadro completo de capacidade de movimentação.

Pressão de ar de 1,6–6 MPa deve vir acompanhada de consumo de ar de 16–75 m³/min

Este é o ponto mais facilmente lido de forma separada em todo o material. A pressão de trabalho de 1,6–6 MPa e o consumo de ar de 16–75 m³/min são, respectivamente, a faixa superior de pressão e a faixa de vazão. Os dados afirmam claramente: quando a pressão atinge o requisito mas a vazão é insuficiente, ainda pode ocorrer impacto insuficiente e dificuldade na remoção de detritos.

Portanto, esses dois números pertencem ao mesmo grupo; não se deve escolher o compressor de ar apenas pela pressão. O limite superior de 6 MPa corresponde à necessidade de uso de martelo de fundo de média e alta pressão, mas a correspondência específica exige atender simultaneamente pressão e vazão. Em furos profundos da ordem de 750 m, a fluidez da remoção de detritos no fundo afeta diretamente o torque e o consumo de energia; sedimentos e britagem repetida somam-se à carga de rotação. Os dados mencionam, tanto na seção de rocha dura quanto na de rocha alterada, a necessidade de limpeza contínua do furo e ajuste conforme as condições internas, o que pertence à mesma cadeia de decisão que pressão e consumo de ar.

É preciso esclarecer que os dados não fornecem a vazão mínima específica para diferentes diâmetros e profundidades em conjunto com modelos de martelo de fundo; essa parte requer confirmação por escrito junto ao fabricante ou ao fornecedor do compressor.

As duas faixas de torque rotativo e o diâmetro do furo pertencem à mesma decisão

Os dados apresentam dois conjuntos de configuração de rotação: 13000 / 6500 N·m e 15000 / 7500 N·m, com velocidades máximas de rotação de 95 / 190 r/min, respectivamente. O mesmo sistema de rotação com duas faixas de torque e duas faixas de velocidade já indica que a escolha depende da condição específica de trabalho, e não simplesmente do valor maior.

A relação entre a faixa adjacente de diâmetro de furo 105–450 mm e o torque rotativo não é apresentada em tabela nos dados. Portanto, o que se pode afirmar é: a reserva de torque favorece grandes diâmetros, rocha dura e trechos de alto atrito; rotações mais altas favorecem fases de menor resistência; a correspondência final deve ser determinada combinando diâmetro, ferramenta de perfuração e formação rochosa predominante. As partes não cobertas pelos dados não são estimadas.

Dimensões, peso e sapatas também devem ser lidos como um grupo

Nos dados, o peso total é de cerca de 14 T, as dimensões externas são de aproximadamente 6,64 × 2,25 × 2,67 m, o ângulo máximo de subida é de referência 21° e a velocidade de deslocamento é de cerca de 3 km/h. Esses números formam um grupo com o curso da sapata hidráulica de 1,6 m: dimensões de transporte, capacidade de subida e faixa de ajuste das sapatas determinam em conjunto em que local a máquina pode entrar e em que plataforma pode operar.

Os dados também alertam que em solo mole devem ser usadas placas de apoio com área suficiente e que, antes da transferência, deve-se confirmar a capacidade de carga de estradas e plataformas. Essas são condições de uso, não capacidade do equipamento; portanto, apenas dimensões e peso não permitem julgar a viabilidade de um local específico.

Valores que precisam ser classificados separadamente

• Elevação rápida de 31 m/min e avanço rápido de 65 m/min são velocidades de movimentos auxiliares, não o mesmo tipo de indicador que a capacidade de perfuração.
• Bomba de lama, bomba centrífuga, gerador e bomba de espuma opcionais pertencem ao escopo de acessórios e não representam configuração padrão.
• O consumo de ar de 16–75 m³/min é a faixa recomendada para o equipamento, não equivale à saída real do compressor escolhido.

Itens que exigem confirmação por escrito antes da compra

• Profundidade de 750 m correspondente a cada diâmetro (105–450 mm), com combinação de ferramentas e profundidade alcançável.
• Vazão do compressor e modelo de martelo de fundo necessários para pressão de 1,6–6 MPa e consumo de ar de 16–75 m³/min.
• Configuração padrão e condições opcionais correspondentes aos dois conjuntos de torque rotativo.
• Especificações, tipo de rosca e compatibilidade com ferramentas existentes para haste de 6 m e revestimento de 6 m.
• O texto sobre construção em furo profundo de 750 m mencionado no final dos dados está incompleto; as condições de construção relacionadas devem ser solicitadas ao fabricante em versão completa.

Principais parâmetros técnicos

A estrutura deste material é, por si só, uma indicação: a mesma capacidade costuma ser limitada por dois ou três números em conjunto. Ao ler 750 m, observe também 6 m e 105–450 mm; ao ler 40 T, observe também 6 T e as condições da coluna; ao ler 6 MPa, observe também a vazão. Os dados não escrevem todas as condições de contorno de cada item; portanto, na fase de seleção ainda é necessário confirmar item a item com o fabricante as relações correspondentes, em vez de tratar cada valor máximo isoladamente como um indicador que pode ser atendido simultaneamente.
