O que o valor de torque de 2200 N·m restringe na extração de testemunhos em furos profundos

2200 N·m está escrito nas especificações técnicas do CR1200I e refere-se ao torque de rotação máximo que o cabeçote de rotação pode fornecer. Esse valor por si só não responde "até que profundidade é possível perfurar"; ele responde a outro tipo de pergunta: quando a resistência à rotação do conjunto de perfuração aumenta, quanta margem o cabeçote ainda tem para transmitir o torque. No processo de extração de testemunhos em furos profundos, o que realmente faz o avanço parar muitas vezes não é a profundidade máxima atingida, mas sim a resistência à rotação que excede o torque disponível primeiro. O conteúdo a seguir baseia-se nos parâmetros públicos do CR1200I deste site; as partes não fornecidas são listadas separadamente.

Primeiro, confirme qual componente este valor descreve

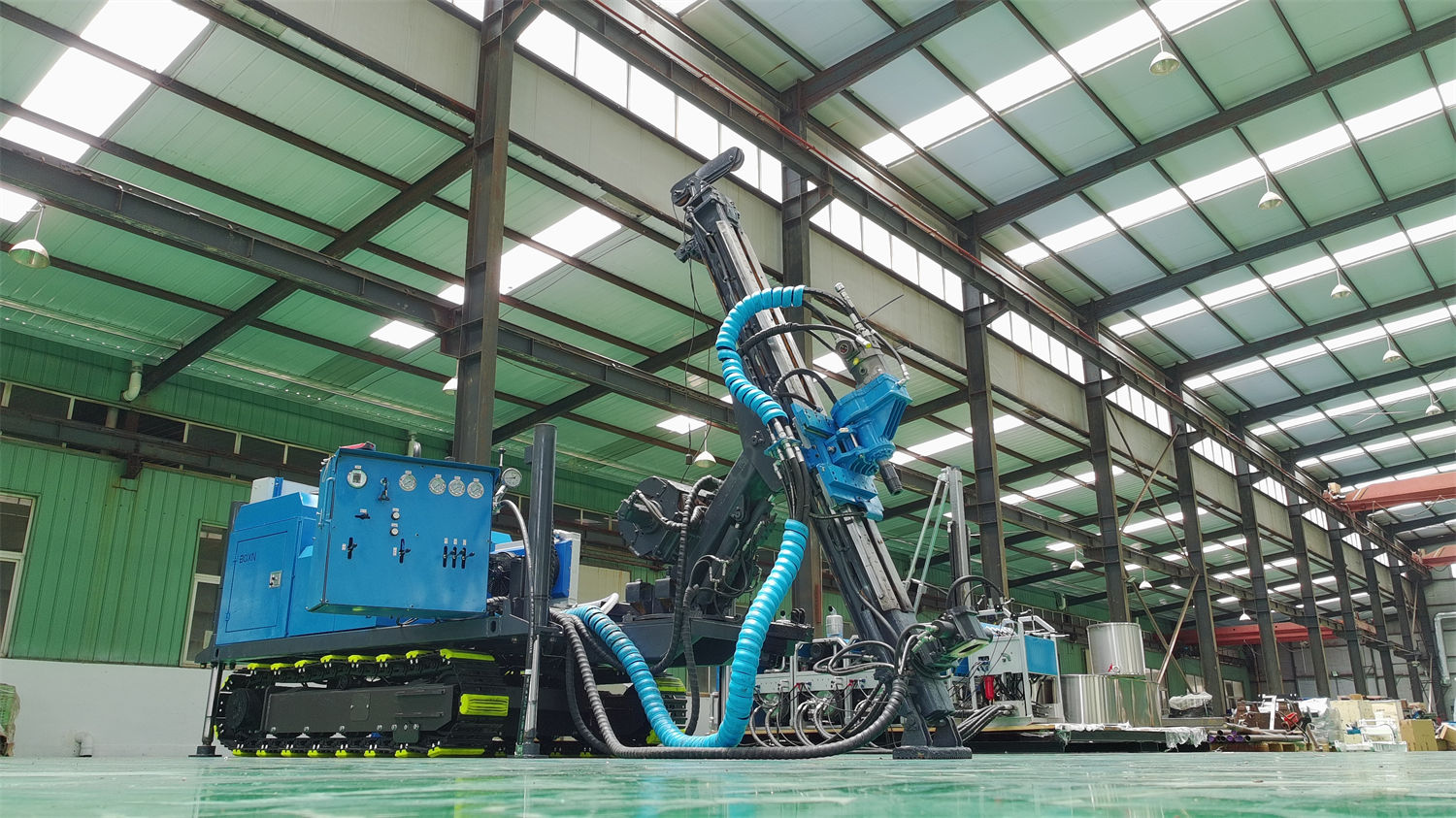

O CR1200I é uma sonda para testemunhos totalmente hidráulica e integrada, com cabeçote de rotação de transmissão por engrenagens, torque máximo de 2200 N·m, rotação máxima de 1500 rpm e duas relações de engrenagem de 1:2,2 e 1:3,3. O torque pertence ao componente de rotação, o cabeçote de rotação, e não ao guincho, à morsa ou à bomba de lama.

Os itens listados separadamente na tabela de parâmetros pertencem a ações diferentes do torque: a força de avanço de 55 kN e a força de levantamento de 160 kN pertencem ao sistema de avanço; a força de elevação do guincho de 13,5 kN, a velocidade de elevação de 116 m/min e a capacidade de cabo de 1200 m pertencem ao guincho de cabo; a vazão do sistema de lama de 150 L/min e a pressão de 7 MPa pertencem ao sistema de circulação. Esses valores não podem ser substituídos entre si, nem se pode usar um deles para calcular outro.

O torque máximo e a conversão de engrenagem não são o mesmo número

A tabela de parâmetros fornece o "torque máximo de 2200 N·m" e também fornece duas relações de conversão de engrenagem, 1:2,2 e 1:3,3. Os dados não especificam os valores de torque e as faixas de rotação correspondentes a cada relação de engrenagem, portanto não se pode simplesmente substituir 2200 N·m em uma determinada marcha de engrenagem para calcular. O que se pode afirmar é: torque e rotação são quantidades que variam em pares no mesmo cabeçote de rotação, e a função da conversão de engrenagem é ajustar a proporção entre os dois.

Essas três linhas devem ser lidas em conjunto: 2200 N·m e 1500 rpm são os dois extremos da capacidade do cabeçote de rotação, e a conversão de engrenagem é o elo intermediário que conecta os dois extremos. Tomar apenas um desses valores para avaliar a aplicabilidade deixará de fora a outra metade da restrição.

Na extração de testemunhos em furos profundos, a que correspondem as margens de torque

A composição do consumo de torque na fase de furo profundo varia com a profundidade do furo e a formação rochosa. De acordo com a descrição dos dados, o cabeçote de rotação de alta rotação e o torque máximo de 2200 N·m do CR1200I têm a função de ajustar o estado de perfuração em diferentes intervalos de litologia, atendendo às necessidades operacionais tanto de rocha dura intacta quanto de zonas localmente fraturadas. Essa descrição indica que o torque serve para se adaptar à alternância de litologias, e não é um indicador independente de profundidade de perfuração.

Os dados também exigem que, após entrar em trechos de furo acima de 1000 m, deve-se dar mais atenção ao controle de desvio do furo, desgaste da haste de perfuração, estado do cabo, desempenho da lama e variações de resistência dentro do furo; se ocorrer redução do retorno de água, torque anormal, aumento da resistência à tração ou variação de areia no retorno de água, deve-se avaliar prontamente se há risco de perda de circulação, desmoronamento, redução de diâmetro ou prisão da broca. Aqui, "torque anormal" é listado como um dos sinais de observação, indicando que, na construção real, a leitura de torque é um objeto de monitoramento de processo, e não uma capacidade fixa que não muda após a calibração de fábrica.

• Torque e rotação: no cabeçote de rotação, os dois se correspondem; ajustar uma marcha afeta a outra.
• Torque e força de levantamento: a força de levantamento de 160 kN é usada para retirada da haste e recuperação de ferramentas, pertencendo a um conjunto de ações diferente do torque de rotação.
• Torque e lama: o sistema de lama tem vazão de 150 L/min e pressão de 7 MPa; diante de fraturas desenvolvidas, retorno de água instável e perdas localizadas, é necessário ajustar viscosidade, perda de água e parâmetros de circulação.
• Torque e estado do furo: torque anormal deve ser avaliado em conjunto com o volume de retorno de água, resistência à tração e teor de areia no retorno de água.

Além do limite superior de torque, quais outras condições atuam simultaneamente

O CR1200I tem profundidade de referência de 1200 m para a especificação N, 1600 m para a especificação B e 700 m para a especificação H. O mesmo equipamento tem profundidades de referência diferentes sob diferentes especificações de extração de testemunhos, o que mostra que a própria especificação de extração é uma condição restritiva. Se o torque consegue cobrir determinado trecho do furo depende da combinação de hastes, do diâmetro do furo e da combinação de formações rochosas sob aquela especificação, e não apenas do limite superior de 2200 N·m.

Com o aumento da profundidade do furo, a proporção de tempo do guincho de cabo aumenta. A capacidade de cabo de 1200 m e a velocidade de elevação de 116 m/min correspondem à etapa de extração do tubo interno e não se convertem diretamente em torque de rotação, mas determinam o tempo auxiliar de um ciclo em furo profundo. Os dados também mencionam que a morsa de 150 mm com passagem livre é compatível com sistemas de hastes comuns como NQ, HQ, PQ, NTW e HTW, adotando estrutura de fixação hidráulica com travamento por gravidade em cunha tipo cavalo de madeira. A escolha do sistema de hastes altera a combinação de ferramentas de perfuração e, portanto, altera a resistência à rotação; essa relação não é indicada diretamente na tabela de parâmetros.

Requisitos de tratamento de falhas e zonas fraturadas em furos profundos

Os dados indicam que argila de falha, brechas, zonas de rocha fraturada e áreas de fraturas densas são frequentemente mais difíceis de tratar do que rocha dura simples; nesses casos, deve-se reduzir o comprimento de cada ciclo, observar prontamente as variações de pressão da bomba e retorno de água, e ajustar o fluido de lavagem, o revestimento e os parâmetros de perfuração conforme a estabilidade da parede do furo. A força de levantamento de 160 kN fornece margem para retirada da haste e recuperação de ferramentas em trechos complexos do furo. Esse trecho mostra que, em seções complexas do furo, o torque não é resolvido aumentando-se a pressão; o que os dados fornecem é o ajuste do comprimento do ciclo e a observação do retorno dentro do furo.

Partes não fornecidas pelos dados

Os itens a seguir não estão especificados nos dados do CR1200I deste site e devem ser confirmados separadamente antes da compra ou uso, não devendo ser calculados por conta própria:

• Os valores de torque e faixas de rotação correspondentes a cada uma das duas conversões de engrenagem 1:2,2 e 1:3,3;
• Valores de referência de consumo de torque sob formações rochosas específicas para diferentes especificações de extração de testemunhos (NQ, HQ, PQ, BQ e NTW, HTW etc.);
• Faixas recomendadas de combinação entre torque, força de avanço e rotação;
• Limiares específicos de avaliação da margem de torque após profundidade de furo superior a 1000 m.

No final dos dados, já se esclarece que, devido a diferenças nas condições geológicas reais, ferramentas dentro do furo, ângulo de perfuração e modo de operação, a eficiência final de perfuração, a profundidade de perfuração e o efeito de recuperação de testemunhos devem ser baseados nas condições de campo. Portanto, 2200 N·m é mais adequado para ser entendido como a descrição do limite superior da capacidade de rotação de um equipamento, e não como uma promessa de resultado de perfuração de um furo específico. Para julgar se um projeto é aplicável, é necessário considerar em conjunto a especificação de extração de testemunhos, a combinação de formações rochosas, a profundidade do furo e o retorno dentro do furo, e não apenas comparar um número de torque.
