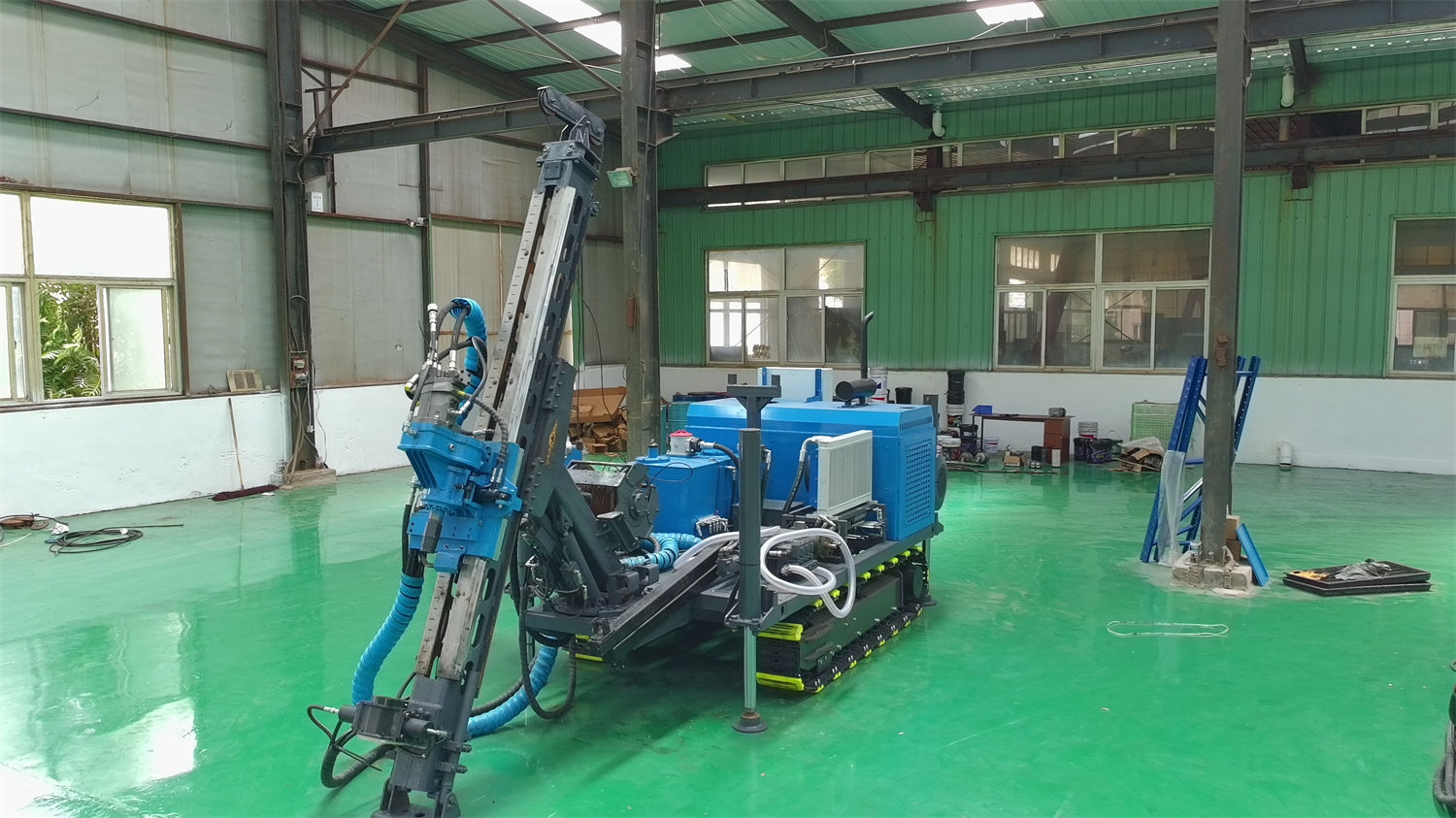

A expressão "sondagem de testemunhos de 1000 metros" é, em muitas ocasiões, tratada como um número comparável horizontalmente. No entanto, o mesmo equipamento tem profundidade de referência de 1000 m na especificação NQ e 500 m na especificação HQ, ambos os números estão nos materiais públicos do CR1000I deste site. A diferença não está na máquina em si, mas na especificação de testemunhagem — quanto maior o diâmetro, mais pesado o conjunto de sondagem e maior a folga anular, portanto a profundidade que o mesmo conjunto de capacidade de elevação e rotação pode suportar é menor. Portanto, ao perguntar "onde está o limite de capacidade de furos de profundidade média do sondagem de testemunhos de 1000 metros", o primeiro passo não é perguntar quão profundo pode perfurar, mas em qual diâmetro de furo.
Respondendo primeiro à questão central: 1000 metros é o valor de referência na especificação N
A capacidade de perfuração fornecida nos materiais do CR1000I é dividida em três níveis: profundidade de referência de 1200 m na especificação B, 1000 m na especificação N e 500 m na especificação H. Esses três valores não são três configurações opcionais, mas sim a profundidade de referência do mesmo equipamento com diferentes especificações de testemunhagem.
Portanto, a designação "sondagem de testemunhos de 1000 metros" corresponde ao nível intermediário: especificação N. Se a especificação de testemunhagem usada no projeto for HQ, a profundidade de referência da mesma máquina cai para 500 m; se for usada BQ, a profundidade de referência pode chegar a 1200 m. Antes da compra, primeiro determine qual especificação de testemunhagem o projeto usará, depois discuta se a profundidade é compatível; inverter a ordem facilmente leva a conclusões erradas.
Por que força de tração, torque e guincho aparecem juntos aqui
A profundidade de perfuração não é determinada por um único componente. Os três valores relevantes do CR1000I são: torque máximo do cabeçote de potência de 1200 N·m, rotação máxima de 1350 rpm; força de avanço de 63 kN, força de tração de 185 kN; guincho com cabo de aço de 6 mm, capacidade de cabo de 1000 m, velocidade de elevação de 98 m/min.
À medida que a profundidade do furo aumenta, o peso próprio da coluna de sondagem, o atrito da parede do furo e a resistência interna do furo aumentam simultaneamente; a força de tração corresponde à reserva de capacidade para manobras de descida e subida e para lidar com a resistência dentro do furo; o torque corresponde a quanto torque o cabeçote de potência ainda tem para transmitir quando a resistência à rotação varia. Ambos fornecem descrições de reserva; os materiais não fornecem eficiência de perfuração ou profundidade real alcançável em formações específicas e combinações específicas de sondagem, portanto não se pode converter diretamente 185 kN em uma profundidade específica.
A capacidade de cabo do guincho de 1000 m e a profundidade de referência de 1000 m na especificação N coincidem numericamente; essa correspondência é uma restrição direta do processo de testemunhagem por cabo: o guincho de cabo deve acomodar o cabo de aço correspondente à profundidade do furo, para que na fase de furos de profundidade média se possa reduzir o número de manobras completas da coluna usando testemunhagem por cabo.
O que o ângulo de perfuração de 45°–90° muda
O CR1000I suporta ângulo de perfuração de 45°–90°. O valor de furos inclinados está em cortar corpos minerais inclinados, zonas de falha ou veios com um ângulo mais razoável, e não simplesmente aumentar a profundidade do furo. Deve-se notar que os materiais fornecem a faixa de ângulo de perfuração, mas não fornecem valores correspondentes de profundidade de referência, força de tração ou torque por ângulo. Quando a direção do furo se desvia significativamente da vertical, as condições de força dentro do furo mudam; se a capacidade de profundidade ainda é entendida como o nível de 1000 m, os materiais não esclarecem, o que é um assunto a ser confirmado com o fabricante.
Condições que também devem ser atendidas simultaneamente na fase de furos de profundidade média
Tomar 1000 m como um número neutro em contexto facilmente ignora várias configurações que atuam simultaneamente:
- Diâmetro interno da mandíbula de fixação de 127 mm, aplicável a hastes de sondagem NQ, HQ, PQ, NTW, HTW, com fixação hidráulica e prevenção de desprendimento por gravidade com cunha tipo cavalo de madeira;
- Curso de avanço do mastro de 3,3 m, comprimento de haste de sondagem de 1,5 / 2 / 3 m, deslocamento lateral hidráulico do cabeçote de potência;
- Sistema de lama com vazão de 150 L/min, pressão de 7 MPa, usado para resfriamento da broca, transporte de detritos de rocha e estabilização da parede do furo;
- Bomba principal com vazão de 250 L/min, pressão de 25 MPa, bomba auxiliar de 80 L/min, pressão de 17 MPa, resfriamento a ar mais resfriamento a água;
- Motor Cummins QSB4.5, cilindrada de 4,5 L, potência nominal de 119 kW, rotação nominal de 2200 rpm.
Esses parâmetros restringem diferentes elos: o diâmetro interno da mandíbula e o sistema de sondagem determinam quais especificações podem ser usadas, o curso do mastro e o comprimento da haste determinam o ritmo de conexão, o sistema de lama determina as condições de circulação em formações complexas. Eles não são a mesma questão que "pode chegar a 1000 metros", mas em operações contínuas de furos de profundidade média se tornarão restrições práticas primeiro.
Comparação entre especificações e condições de suporte
| Item | Valor do material |
|---|---|
| Profundidade de referência da especificação B | 1200 m |
| Profundidade de referência da especificação N | 1000 m |
| Profundidade de referência da especificação H | 500 m |
| Ângulo de perfuração | 45°–90° |
| Torque máximo / rotação máxima | 1200 N·m / 1350 rpm |
| Força de avanço / força de tração | 63 kN / 185 kN |
| Capacidade de cabo do guincho / diâmetro do cabo de aço | 1000 m / 6 mm |
| Diâmetro interno da mandíbula de fixação | 127 mm |
| Hastes de sondagem aplicáveis | NQ, HQ, PQ, NTW, HTW |
Partes não fornecidas nos materiais
O conteúdo a seguir não aparece nos materiais públicos do CR1000I deste site, não pode ser inferido a partir deles e está no escopo de confirmação adicional antes do avanço do projeto:
- Profundidades de referência correspondentes a diferentes direções de furo (como 45° e 90°);
- Profundidade real alcançável sob diferentes durezas, graus de fragmentação e integridade de formações;
- Eficiência de perfuração e efeito de recuperação de testemunhos sob combinações específicas de sondagem (tipo de broca, especificação do tubo de testemunho);
- Dados de ciclo de substituição ou vida útil de componentes como cabo de aço, mandíbula de fixação, cabeçote de potência, filtro hidráulico.
Os materiais já alertam: antes da entrada do equipamento, deve-se verificar a largura da estrada, inclinação, capacidade de suporte do terreno e dimensões da plataforma de perfuração; antes da construção, deve-se confirmar a configuração de hastes de sondagem, tubos de testemunho, brocas e sistema de lama com base na profundidade alvo do furo, diâmetro, ângulo de perfuração e condições da formação; operações de furos profundos exigem verificação contínua do estado do cabo de aço, mandíbula de fixação, cabeçote de potência, filtro hidráulico e linhas de alta pressão. Devido a diferenças nas condições geológicas, ferramentas dentro do furo, ângulo de perfuração e métodos de operação, a eficiência real de perfuração, profundidade e efeito de recuperação de testemunhos devem ser baseados nas condições do local.
Ler 1000 metros como um valor de referência com premissas claras está mais próximo dos próprios materiais do que lê-lo como o limite superior de capacidade do equipamento.
