Nos dados públicos do WRTR600, a torre curta e a torre longa aparecem lado a lado na mesma tabela de parâmetros. As duas versões têm profundidade máxima de perfuração de 600 m, diâmetro máximo de furo de 500 mm, rotação da mesa rotativa de 38 / 57 / 85 r/min, bomba de lama 3NB-130 e gerador SCGC-200kW. Ou seja, a opção de altura da torre não altera a capacidade de perfuração da máquina.
O que ela altera é outra coisa: quantas vezes é preciso parar para conectar uma nova haste após perfurar cada haste. A torre curta usa kelly de 7,5 m e hastes de 5,5 m; a torre longa usa kelly de 10,5 m e hastes de 9 m. Essa diferença de processo é a distinção mais direta entre a torre curta e a torre longa, e a maioria das outras diferenças deriva dela.
As diferenças de dados entre torre curta e torre longa ocupam apenas algumas linhas
| Item | Torre curta | Torre longa |
|---|---|---|
| Altura útil | 12 m | 15 m |
| Kelly | 108 × 108 × 7500 mm | 108 × 108 × 10500 mm |
| Haste de perfuração | Ø89 × 10 × 5500 mm | Ø89 × 10 × 9000 mm |
| Dimensões de trabalho | 15100 × 2480 × 14170 mm | 15100 × 2480 × 17170 mm |
| Dimensões de transporte | 15100 × 2480 × 4100 mm | 16630 × 2480 × 4100 mm |
Da tabela é possível extrair duas coisas. Primeiro, a altura de torre ereta da versão longa é 3000 mm maior que a da curta, valor que vem da diferença entre as alturas úteis de 12 m e 15 m. Segundo, a altura de transporte das duas versões é indicada como 4100 mm, e a diferença está no comprimento: 15100 mm para a torre curta e 16630 mm para a longa, uma diferença de 1530 mm.
O número de conexões de hastes é o núcleo dessa etapa
Na perfuração rotativa, o kelly aciona a coluna de perfuração em avanço descendente; quando o curso útil do kelly termina, é preciso parar a perfuração, desconectar, conectar uma nova haste e continuar o avanço. O kelly da torre curta tem 7,5 m e o da torre longa tem 10,5 m, com diferença de cerca de 3 m no comprimento de avanço contínuo por vez. O comprimento unitário das hastes também é diferente: a torre curta usa hastes de 5,5 m e a longa, hastes de 9 m.
Isso gera dois níveis de diferença:
- O trecho perfurado entre cada conexão de haste é mais longo, e a frequência de operações auxiliares da torre longa é relativamente menor.
- A haste conectada por vez é mais longa, e cada conexão na torre longa lida com um objeto mais pesado, o que também altera as exigências de coordenação do guincho, do cabeçote de injeção e das operações na boca do furo.
É por isso que os dados descrevem a torre longa como “capaz de reduzir o número de conexões de hastes e aumentar a eficiência de perfuração contínua em furos profundos”, e a torre curta como “mais favorável ao transporte e à adaptação ao local”. Não se trata de capacidade superior ou inferior, mas de colocar o tempo auxiliar de parada e as condições de transporte em lados opostos da balança.
Com profundidade de furo de 600 m, essa etapa não desaparece só por trocar a torre
Seja com torre curta ou longa, os 600 m precisam ser conectados haste por haste. A altura da torre determina apenas o intervalo entre conexões, não se elas existem ou não. Vale notar que o número de conexões discutido aqui vem do curso do kelly e do comprimento das hastes, sendo uma diferença estrutural do equipamento; na obra real, o número de paradas também é afetado pelo terreno, pelo estado da broca, pelo retorno de lama, pela amostragem ou pelo programa de revestimento, e os dados não fornecem valores específicos para essas condições.
Da mesma forma, os dados também não apresentam comparação de turnos entre torre curta e torre longa no mesmo terreno e na mesma profundidade de furo. Portanto, “menor frequência de conexões de hastes” pode ser entendido como uma diferença estrutural determinada, mas não se pode converter a economia de um intervalo específico em horas fixas.
A diferença nas dimensões de transporte deve ser vista no contexto da mobilização

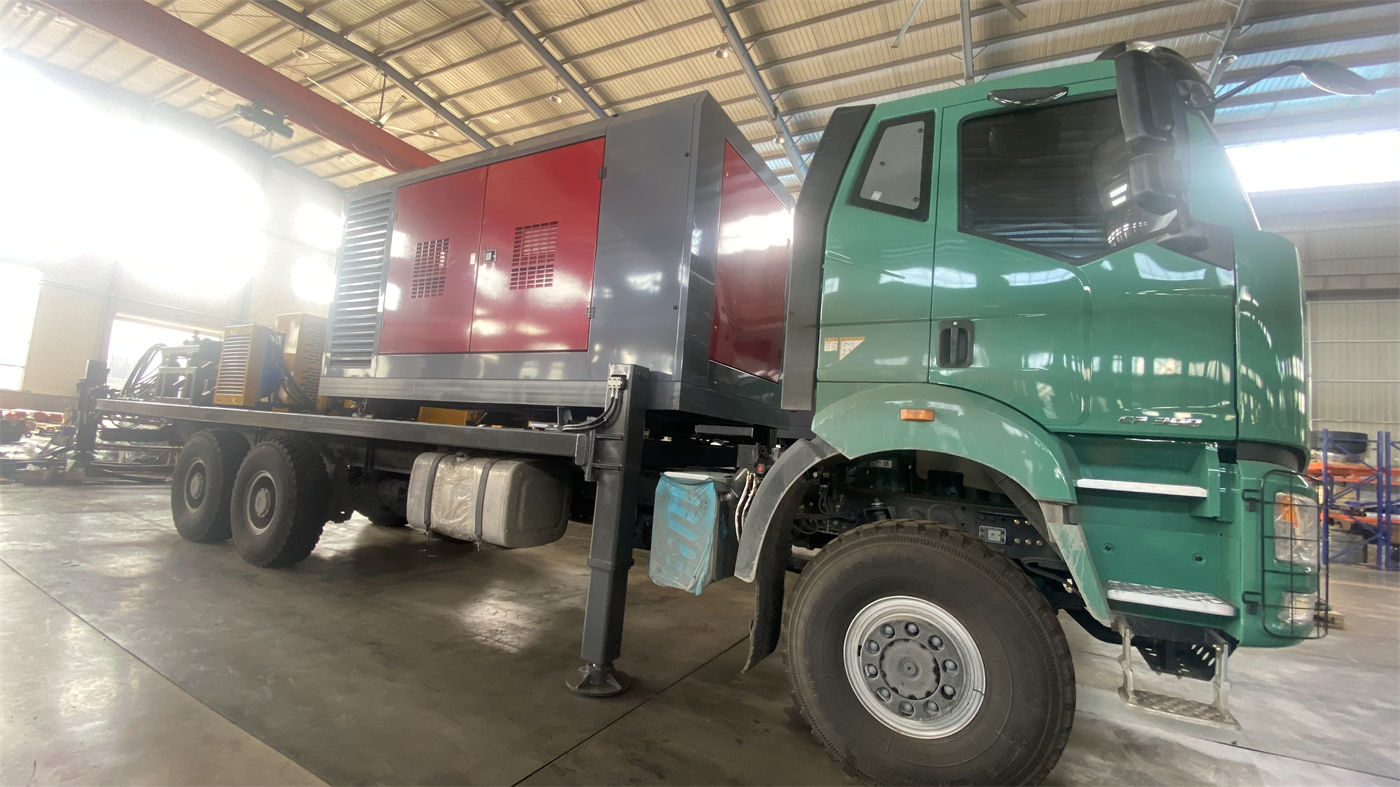

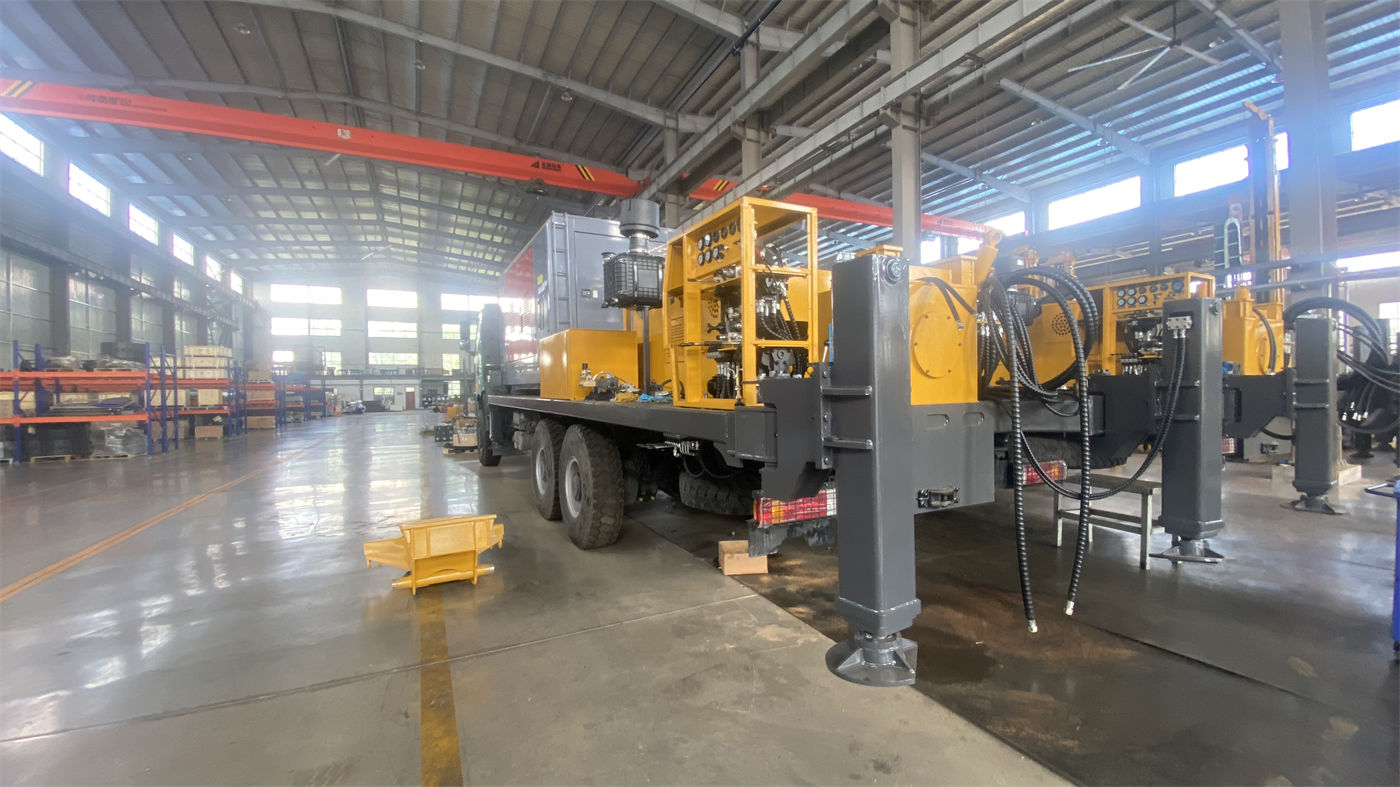

O WRTR600 é montado sobre chassi rebocável, e o conjunto é transferido entre projetos por veículo trator. As dimensões de transporte da torre curta são 15100 × 2480 × 4100 mm, e as da torre longa são 16630 × 2480 × 4100 mm. A largura é a mesma, a altura é a mesma, e o comprimento é cerca de 1,53 m maior.
Esse comprimento adicional significa que a versão de torre longa exige mais itens a reverificar antes de obras em outras regiões, pelo menos nos seguintes aspectos:
- Largura da via e raio de curvatura, especialmente no último trecho de acesso a vilarejos, áreas agrícolas e terrenos montanhosos.
- Capacidade de carga e limite de altura de pontes; como a altura de transporte das duas é 4100 mm, o resultado da verificação de limite de altura é o mesmo, mas a torre longa ocupa mais espaço em rampas longitudinais e curvas.
- Exigências locais para transporte rebocável, incluindo compatibilidade do veículo trator e licenças de transporte.
Os dados também indicam que, antes do início da obra, devem ser confirmadas a largura da via, o raio de curvatura, a capacidade de carga e o limite de altura de pontes, bem como as exigências locais de transporte rebocável. Aqui, cada item deve ser verificado individualmente, e não se pode substituir o julgamento de uma rota específica pela ideia de que “a torre curta é mais compacta”.
A altura da torre também está ligada à ereção e às operações na boca do furo
Com a torre ereta, a altura total da máquina é 14170 mm na versão curta e 17170 mm na longa, uma diferença de 3000 mm, consistente com a diferença de altura útil. A única orientação de segurança fornecida nos dados é correspondente: ao erguer a torre, confirmar que não há linhas aéreas nem obstáculos acima.
Disso se pode concluir que a torre longa exige mais espaço livre vertical que a curta, e esse item deve ser listado separadamente na inspeção do local. Os dados não fornecem grau de resistência ao vento, classificação de capacidade de carga da torre ou outros parâmetros estruturais para diferentes alturas; esses pontos precisam ser confirmados com o fabricante.
A que tipo de organização de obra cada versão se adapta melhor
Reunindo os itens acima, a direção de escolha entre as duas versões é clara:
- Em projetos com pontos de furo dispersos, locais estreitos e mobilizações frequentes, a torre curta ocupa menos comprimento de transporte e altura de ereção, e a entrada no local e a adaptação ao terreno são prioridades.
- Em projetos com furos mais profundos, maior tempo de perfuração contínua por furo e condições de local que permitam o transporte e a ereção da torre longa, o valor da redução do número de conexões de hastes é mais evidente.
Essa avaliação baseia-se apenas em diferenças estruturais do equipamento, sem incluir adaptabilidade geológica ou efeito de conclusão do poço. Os dados deixam claro que a profundidade real de perfuração e o diâmetro do furo são afetados pelo terreno, pelas ferramentas de perfuração, pela circulação de lama, pelo projeto de revestimento e pela resistência dentro do furo; a eficiência final de perfuração, a profundidade e o efeito de conclusão do poço devem ser determinados pelas condições reais da obra.
Questões que precisam de confirmação adicional
O que os dados não fornecem não deve ser inferido por conta própria. Antes da compra, pelo menos os pontos a seguir devem ser listados para confirmação com o fabricante:
- Se há um método de cálculo de referência para comparar o número de conexões de hastes entre as duas versões na mesma profundidade de furo e no mesmo terreno.
- A distribuição de carga por eixo da torre longa em condição de transporte e se é necessário ajustar a configuração do veículo trator.
- Requisitos de nivelamento do local ou tratamento de fundação correspondentes a diferentes alturas de torre.
- Coordenação de pessoal e método de levantamento e descida para hastes de 9 m nas operações na boca do furo, e se há instruções operacionais correspondentes.
As respostas a essas perguntas determinam se a redução do número de conexões de hastes da torre longa pode realmente se concretizar em um projeto específico, e não apenas uma linha de diferença na tabela de parâmetros.
